Модемы

Страница описывает модемы SINAUT ST7 (MD2, MD3, MD4) — компоненты промышленной телемеханической системы SIMATIC SINAUT ST7. Модемы выполнены в корпусах формата S7-300 шириной 80 мм, подключаются к коммуникационным модулям TIM 3V и TIM 4 через RS 232/RS 485 и обеспечивают связь по выделенной линии, аналоговой телефонной или цифровой ISDN сети. Материал полезен инженерам АСУ ТП, подбирающим оборудование для телемеханизации распределённых объектов.

Модемы - SINAUT ST7Модем MD3

Модемы SINAUT ST7 выпускаются в пластиковых корпусах формата модулей S7-300 шириной 80 мм и включает в свой состав три типа модулей:

  • MD2; модем выделенной линии для многоточечных соединений, может выполнять функции ответвителя, может выполнять функции повторителя, максимальная скорость передачи данных 19200 бит/с.
  • MD3; модем аналоговой телефонной сети, максимальная скорость передачи данных 33600 бит/с; может использоваться в качестве модема выделенной линии с поддержкой соединений “точка к точке”, скорость передачи данных до 33600 бит/с в звуковом диапазоне частот.
  • MD4; модем цифровой ISDN сети, максимальная скорость передачи данных 64000 бит/с; может использоваться в качестве модема выделенной ISDN линии.

Все модемы могут подключаться к последовательному интерфейсу коммуникационных модулей TIM 3V и TIM 4.

В комплект поставки всех модемов входят соответствующие соединительные кабели для подключения к WAN. Кабель для подключения к последовательному интерфейсу модули TIM должен заказываться отдельно.

Особенности

- Пластиковый корпус формата модулей S7-300 шириной 80 мм.

  • Монтаж на стандартную профильную шину S7-300 или на 35 мм профильную шину DIN с помощью адаптера NH7 760-0AA (заказывается отдельно).
  • Напряжение питания =24 В.
  • Встроенные последовательные интерфейсы RS 232 и RS 485.
  • Гальваническое разделение цепей питания с цепями последовательных интерфейсов RS 232/RS 485.

Область применения

Модемы MD2/ MD3/ MD4 являются компонентами системы SINAUT ST7. Однако, они могут использоваться вне системы SINAUT ST7 в качестве модемов выделенной линии или сети с автоматическим вызовом абонента.

Конструкция и технические характеристики модемов SINAUTST7 позволяют эксплуатировать данные модули в промышленных условиях.

Дизайн

Все три модема имеют идентичную конструкцию и обладают всеми преимуществами модулей S7-300:

  • Компактная конструкция; пластиковый корпус формата модулей SIMATIC S7-300 шириной 80 мм.
  • Гнездо RJ12 для подключения к WAN.
  • 9-полюсный штекер соединителя D-типа последовательного интерфейса RS 232 для подключения модема к коммуникационному модулю TIM.
  • 9-полюсное гнездо соединителя D-типа последовательного интерфейса RS 485 для подключения модема к коммуникационному модулю TIM.
  • 4-полюсный терминальный блок для подключения цепи питания =24 В.
  • Светодиодные индикаторы TXD, RXD, DTR, RTS/ONL, CTS/RI и DCD.
  • Простота монтажа установка на стандартную профильную шину S7-300 или на стандартную 35 мм профильную шину DIN с использованием адаптера 6NH7 760-0AA, который заказывается отдельно.
  • Работа с естественным охлаждением без использования буферной батареи.

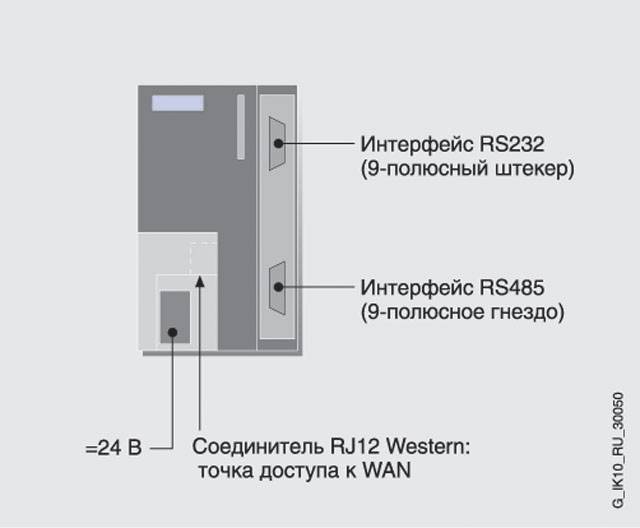

Интерфейсы модемовSINAUT ST7

Примеры конфигураций

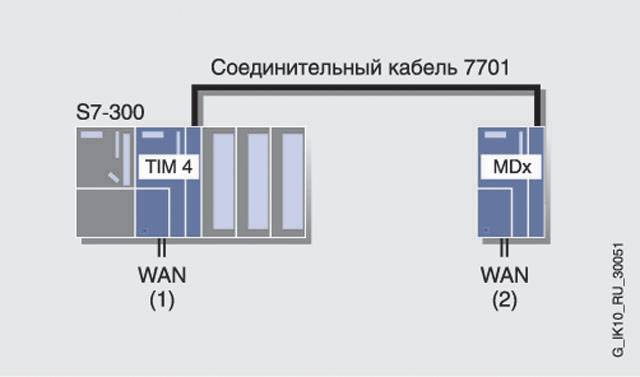

Внешний модем MD подключается к коммуникационному модулю TIM стандартным соединительным кабелем 7701. Модем монтируется на отдельную профильную шину S7-300 или на 35 мм профильную шину DIN(с помощью адаптера).

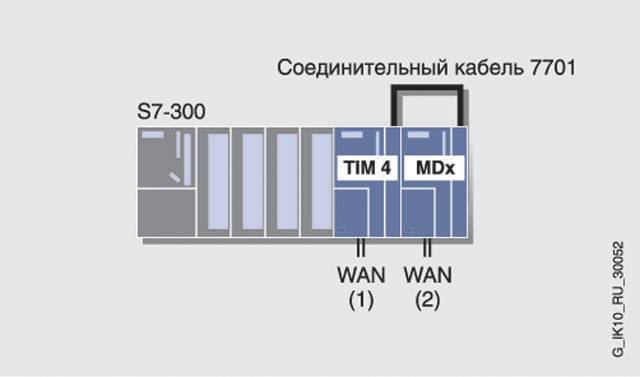

Модем может устанавливаться на одну профильную шину с программируемым контроллером S7-300. При этом модуль TIM подключается к внутренней шине контроллера с помощью шинного соединителя (входит в комплект поставки). Модем связи с внутренней шиной контроллера не имеет.

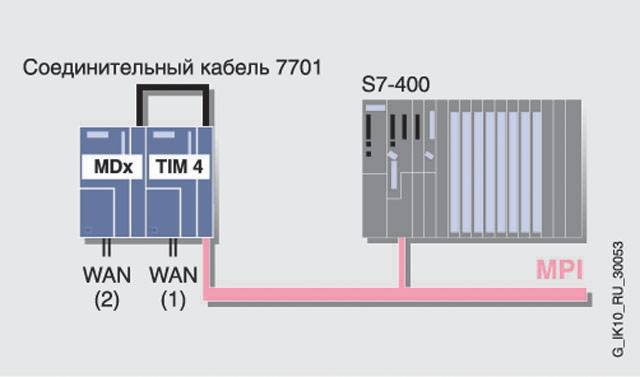

Для получения двух портов WAN программируемый контроллер комплектуется модулем TIM 4 и внешним модемом. Модуль TIM и модем устанавливаются на отдельную профильную шину. Связь между модулем TIM и контроллером поддерживается через MPI интерфейс. Модем подключается к модулю TIM стандартным соединительным кабелем 7701.

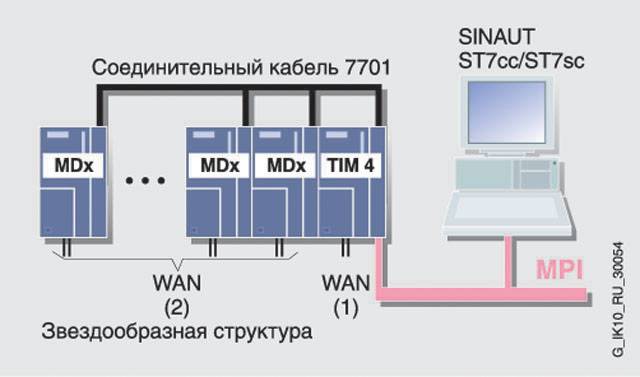

На следующем рисунке показан модуль TIM, работающий с компьютерным центром управления SINAUT ST7cc/ST7sc и выполняющий функции опрашивающего контроллера. Через RS 232 или RS 485 к модулю TIM подключено несколько модемов выделенной линии, образующих звездообразную конфигурацию сети.

Ключові факти

  • MD2 — модем выделенной линии для многоточечных соединений; функции ответвителя и повторителя; максимальная скорость 19200 бит/с.
  • MD3 — модем аналоговой телефонной сети; максимальная скорость 33600 бит/с; может работать как модем выделенной линии «точка к точке».
  • MD4 — модем цифровой ISDN сети; максимальная скорость 64000 бит/с; может использоваться как модем выделенной ISDN линии.
  • Все модемы подключаются к последовательному интерфейсу коммуникационных модулей TIM 3V и TIM 4.
  • Корпус пластиковый формата S7-300 шириной 80 мм; монтаж на профильную шину S7-300 или на 35 мм шину DIN через адаптер NH7 760-0AA (заказывается отдельно).
  • Напряжение питания =24 В.
  • Встроенные интерфейсы RS 232 и RS 485 с гальваническим разделением цепей питания от интерфейсных цепей.
  • Подключение к WAN через гнездо RJ12; кабели WAN входят в комплект поставки, кабель к модулю TIM заказывается отдельно.
  • Светодиодные индикаторы TXD, RXD, DTR, RTS/ONL, CTS/RI, DCD.
  • Модемы могут использоваться вне системы SINAUT ST7 как модемы выделенной линии или сети с автоматическим вызовом абонента.

Питання та відповіді

Чем отличаются модемы MD2, MD3 и MD4?
MD2 — модем выделенной линии для многоточечных соединений со скоростью до 19200 бит/с, может работать как ответвитель и повторитель. MD3 — модем аналоговой телефонной сети со скоростью до 33600 бит/с, также пригоден для выделенных линий «точка к точке». MD4 — модем цифровой ISDN сети со скоростью до 64000 бит/с.
К чему подключаются модемы SINAUT ST7?
Все модемы подключаются к последовательному интерфейсу коммуникационных модулей TIM 3V и TIM 4. Соединительные кабели для WAN входят в комплект поставки, кабель для подключения к модулю TIM заказывается отдельно.
Как монтируются модемы SINAUT ST7?
Монтаж на стандартную профильную шину S7-300 или на 35 мм профильную шину DIN с помощью адаптера NH7 760-0AA, который заказывается отдельно. Охлаждение естественное, без буферной батареи.
Какое напряжение питания у модемов SINAUT ST7?
=24 В, с гальваническим разделением цепей питания от цепей интерфейсов RS 232/RS 485.
Можно ли использовать модемы SINAUT ST7 вне системы SINAUT ST7?
Да, они могут применяться как модемы выделенной линии или сети с автоматическим вызовом абонента. Конструкция рассчитана на эксплуатацию в промышленных условиях.
