В сети PROFIBUS находят применение электрические, оптические и инфракрасные каналы связи. Допускается использование смешанных конфигураций, базирующихся на одновременном использовании различных типов каналов связи. Максимальная протяженность сети зависит от требуемой скорости передачи данных и вида используемых каналов связи.
Электрические сети
Электрические каналы связи выполняются экранированными витыми парами. Для передачи данных используется последовательный интерфейс RS 485 и дифференциальные сигналы напряжения, что обеспечивает более высокую помехозащищенность, чем при использовании униполярных сигналов тока или напряжения. Сетевые узлы подключаются через сетевые терминалы или сетевые соединители. К одному сегменту сети может подключаться до 32 станций. Общее количество станций в сети может быть до 127.
Сегменты сети соединяются через повторители RS 485.
Скорость передачи данных может выбираться из диапазона от 9.6 Кбит/с до 1.5 Мбит/с. В сети PROFIBUS-DP дополнительно могут использоваться скорости 3, 6 и 12 Мбит/с.
Максимальная длина сегмента сети зависит от используемой скорости передачи.
Сеть может иметь магистральную или древовидную топологию.
В зонах повышенной опасности используется протокол PROFIBUS-PA, соответствующий требованиям международного стандарта IEC 61158-2. Скорость передачи данных равна 31.25 Кбит/с.
Характеристики:
Высококачественный сетевой кабель.
Передача данных по RS 485 в соответствии с EIA.
Магистральная топология с подключением станций через сетевые терминалы и сетевые соединители.
Метод передачи данных IEC 61158-2 в зонах повышенной опасности.
Согласование DP (кодирование с использованием дифференциальных сигналов напряжения RS 485) и PA (кодирование с использованием сигналов силы тока) каналов связи с помощью соответствующей аппаратуры (модулей и соединителей DP/PA связи).
Концепция однородных способов монтажа и заземления.
Простота монтажа.

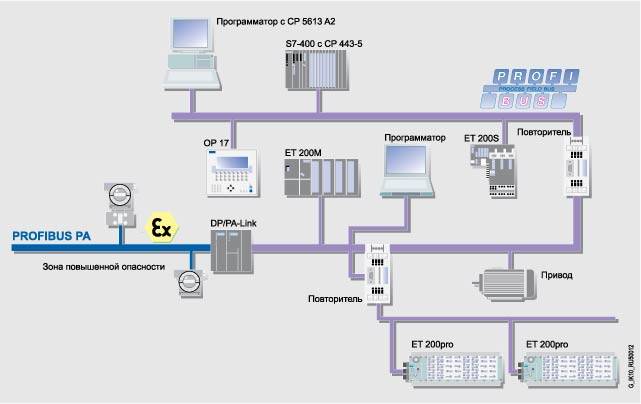

Пример электрической сети PROFIBUS
Оптические сети
Оптические каналы связи обладают целым рядом преимуществ по сравнению с электрическими каналами:
Нечувствительность к воздействию электромагнитных помех.
Широкий спектр возможных применений.
Гальваническая изоляция.
Возможность применения пластиковых, PCF и стеклянных оптоволоконных кабелей.
Универсальные оптические сети PROFIBUS:
Магистральная, кольцевая или звездообразная топология, базирующаяся на применении оптических модулей связи OLM.
Максимальное расстояние между двумя соседними оптическими модулями связи до 15км.
Скорость передачи данных от 9.6 до 12000 Кбит/с.
Оптические сети PROFIBUS-DP:
Магистральная топология.
Снижение затрат за счет использования компонентов со встроенным оптическим интерфейсом.
Подключение станций через оптические сетевые терминалы (OBT), оснащенные электрическим и оптическим интерфейсом.
Расстояние между двумя соседними станциями при использовании пластикового кабеля – до 50м; при использовании PCF кабеля – до 300м.

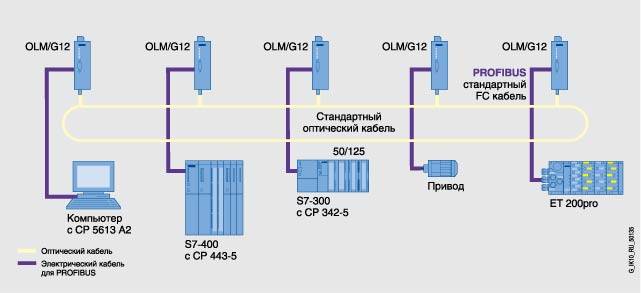

Пример оптической сети PROFIBUS
Смешанные конфигурации
Сеть PROFIBUS позволяет объединять до 127 станций. Для объединения этих станций могут использоваться смешанные конфигурации, объединяющие в своем составе различные типы каналов связи. Совместное использование различных типов каналов связи существенно расширяет возможные сферы применения PROFIBUS, позволяет максимально адаптировать сеть к требованиям конкретного применения.

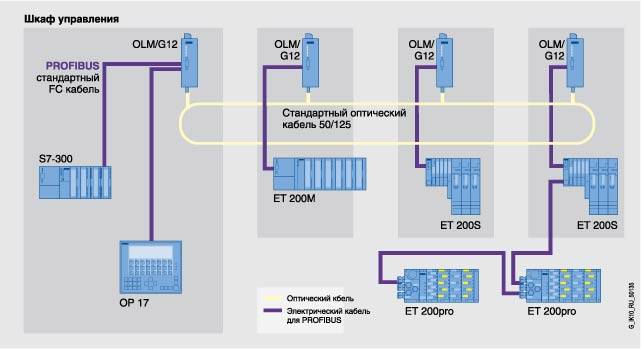

Пример смешанной сети PROFIBUS
Безпроводные сети
Инфракрасные каналы используются для организации беспроводной связи и позволяют передавать данные на расстояние до 15м. Такие каналы являются наиболее эффективным решением для обмена данными с аппаратурой, расположенной на подвижных частях технологического оборудования. Скорость передачи данных может достигать 1.5Мбит/с.
Для передачи данных по инфракрасным каналам применяются модули ILM (Infrared Link Module – инфракрасный модуль связи).

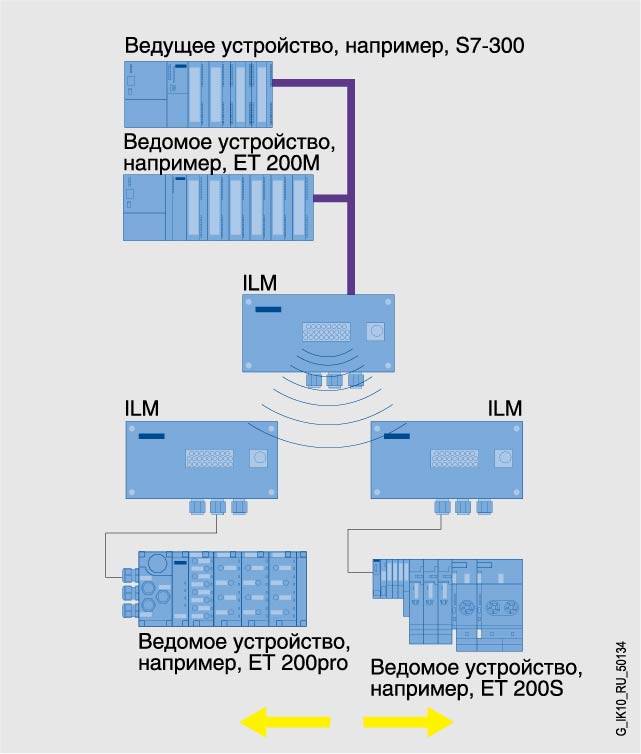

Пример безпроводной сети PROFIBUS
Дальнейшая информация
Дополнительную информацию Вы можете получить в Интернете по адресу.
http://www.siemens.de/simatic-net/ik-info
