Сеть PROFIBUS может быть использована для организации обмена данными между интеллектуальными сетевыми устройствами. Сеансы связи могут устанавливаться между двумя системами автоматизации, системой автоматизации и компьютером и т.д. Для организации обмена данными могут быть использованы следующие функции и протоколы:
PG/OP функции связи.
S7 routing (маршрутизация).
S7 функции связи.
Функции S5-совместимой связи (SEND/RECEIVE).
Стандартные функции связи (протокол PROFIBUS-FMS).
OPC сервер.
PG/OP функции связи:
PG/OP функции связи поддерживаются операционной системой программируемых контроллеров SIMATIC S7, систем автоматизации SIMATIC C7, а также системами компьютерного управления SIMATIC WinAC. Эти функции используются для организации связи с устройствами человеко-машинного интерфейса (SIMATIC TD/OP/TP/MP), а также с программаторами или компьютерами, выполняющими функции программаторов. PG/OP функции поддерживаются в сетях MPI, PROFIBUS и Industrial Ethernet.
S7 routing:
Применение процедур S7 routing (маршрутизации) позволяет производить межсетевой обмен данными, обеспечивает “прозрачность” сетей, позволяет выполнять дистанционное обслуживание всех сетевых устройств из любой точки сети.
S7 функции связи:
S7 функции связи позволяют создавать оптимизированные системы связи для обмена данными между программируемыми контроллерами SIMATIC S7, системами автоматизации SIMATIC C7, системами компьютерного управления SIMATIC WinAC, программаторами и компьютерами. S7 функции позволяют передавать данные по MPI, PROFIBUS и Industrial Ethernet. За один цикл обмена данными может передаваться до 64Кбайт.
Функции S5-совместимой связи (SEND/RECEIVE):
Функции SEND/RECEIVE (интерфейс FDL) используются для организации связи с программируемыми контроллерами SIMATIC S5. В качестве партнеров по связи могут выступать программируемые контроллеры SIMATIC S7, системы автоматизации SIMATIC C7, системы компьютерного управления SIMATIC WinAC. Функции SEND/RECEIVE поддерживаются в сетях PROFIBUS и Industrial Ethernet.
Стандартные функции связи (PROFIBUS-FMS):
PROFIBUS-FMS является протоколом, позволяющим решать универсальные коммуникационные задачи полевого уровня. С его помощью может быть реализован обмен данными между сетевыми контроллерами, контроллерами и компьютерами, контроллерами и устройствами человеко-машинного интерфейса. Обмен данными может производиться циклически или по прерываниям. В обмене данными может участвовать до 16 станций.
Протокол PROFIBUS-FMS позволяет осуществлять доступ одного контроллера к памяти другого. Для организации связи могут быть использованы функции READ (чтение), WRITE (запись), INFORMATION REPORT (отчет), IDENTIFY (идентификация), STATUS (текущее состояние).
Помимо организации связи между активными (ведущими) сетевыми устройствами протокол PROFIBUS-FMS может использоваться для организации связи между активными и интеллектуальными пассивными (ведомыми) устройствами.
OPC сервер:
OPC сервер позволяет организовать обмен данными между сетевыми устройствами PROFIBUS и стандартными приложениями Windows. Он входит в комплект поставки многих продуктов.

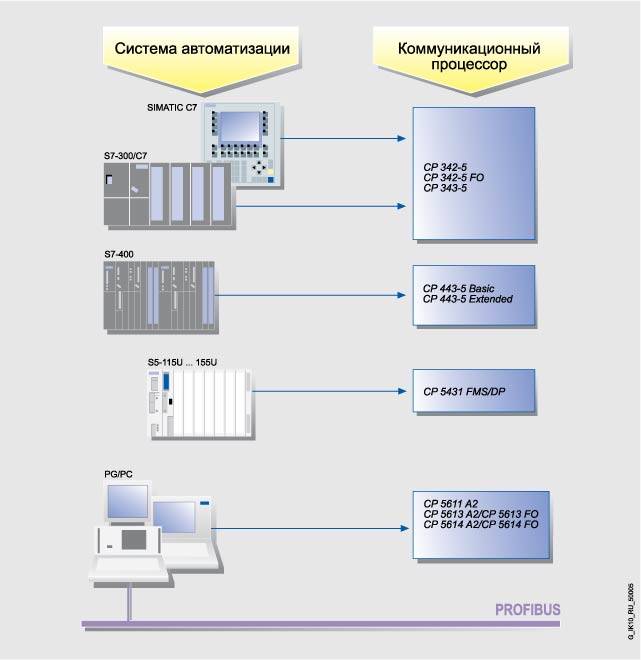

Передача данных для SIMATIC и ПК
