Разработка Route Control

Страница описывает инженерный пакет SIMATIC Route Control — программные компоненты для разработки маршрутов транспортировки материала в системе SIMATIC PCS 7. Рассматриваются три компонента: Route Control Library (блоки для CFC-редактора), Route Control Wizard (перенос RC-конфигурации из проекта PCS 7) и Route Control Engineering Tool (конфигурирование частей путей, расположений, межсоединений, каталогов функций и функциональных шагов). Приведены заказные данные на ПО SIMATIC Route Control Engineering V7.0: плавающая и 30-дневная лицензии. Страница нужна инженерам АСУ ТП, проектирующим или дополняющим функции управления маршрутами в действующих установках PCS 7.

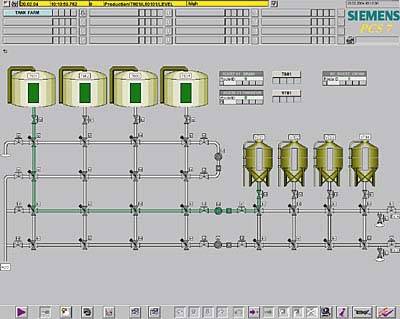

Разработка Route Control - SIMATIC Route Control Конфигурирование в Route Control основано на базовой конфигурации системы SIMATIC PCS 7 с использованием стандартных блоков из бибилиотеки PCS 7. Технологические элементы, относящиеся к Route Control (RC элементы), адаптированы к CFC редактору, посредством интерфейсных программных блоков из библиотеки Route Control System. Это означает, что уже действующая установка может быть легко дополнена функциями SIMATIC Route Control.

Подробную информацию Вы сможете найти в разделе SIMATIC Route Control System

Функции

Инжинерный пакет SIMATIC Route Control содержит следующие программные компоненты, которые интегрируются в инжинерную систему SIMATIC PCS 7:

Route Control Library

Библиотека Route Control Library содержит блоки для RC конфигурации, создания транспортных путей, интерфейсные блоки для RC элементов: исполнительных механизмов, датчиков, параметров. Эти блоки доступны из каталога блоков в CFC редакторе.

Route Control Wizard

Route Control Wizard является интерфейсом между RC конфигурацией и базовой конфигурацией SIMATIC PCS 7. Данный инструмент вызвается из меню SIMATIC Manager и перенимает RC конфигурацию из проекта SIMATIC PCS 7 для переноса ее в Route Control Engineering. По ходу этого происходит тест на достоверность конфигурации в зависимости от AS-OS и AS-AS соединений и сконфигурированных RC сигналов.

Route Control Engineering Tool

После того как конфигурационные RC данные были адаптированы к PCS 7 проекту, следующий шаг это сконфигурировать следующие специфические RC объекты в Route Control Engineering Tool:

  • Части путей: Разделение траспортных путей на части позволяет увеличить гибкость и минимизировать объем конфигурационной работы. Каждая часть пути имеет особые параметры "двунаправленность" и "приоритет"
  • Расположение: Начало и конец каждой части пути, а следовательно, источник и назначение, всего пути, отмечается в расположении. Расположение это также параметр для запроса на исполнение траспортного пути (источник, назначение, промежуточные пункты).
  • Межсоединения: RC элементы включены в частичный маршрут и таким образом связаны с ним. В результате этого они приобретают дополнительные свойства в зависимости от их типа. Эти свойства могут быть отредактированы в окнах конфигурации.
  • Каталоги функций: Части путей могут быть присвоены некоторым каталожным функциями, например "Очистка трубы" или "Передачи материала" и тд. Каждая из этих функций соотносится с каким-либо технологическим аспектом процесса передачи материала вцелом.
  • Функциональные шаги Каждая каталожная функция может включать до 32 технологических последовательных функций, например, "Базовое положение исполнительных механизмов", "Открытие источника", "Открытие назначения", "Иключение насоса" и тд. Вместе с RC элементами в частях путей, эти функции определяют последовательность опрераций по транспортировке материала.

Специальные конфигурационные функции позволяют облегчить рутинную работу и расширить спектр возможностей:

  • Экспорт конфигурационных данных в формате CSV, копирование и редактирование данных в MS Excel, и импорт данных назад в систему Route Control
  • Контроль совместного использования частей траспортных путей
  • Проверка совместимости материалов и блокировка частей траспортных путей
  • Соединение RC блоков в процессе исполнения с динамический уставками из технологического процесса, например величиной веса)

Заказные данные

Заказной № Описание Вес (кг) Доставка Мин. зак. (шт)
6ES7658-7DX07-0YB5 SIMATIC PCS 7, ПРОГР. ОБЕСПЕЧЕНИЕ SIMATIC ROUTE CONTROL ENGINEERING V7.0, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 ПОЛЬЗОВАТЕЛЯ, ПО РАЗРАБОТКИ, БЕЗ ПО И ДОКУМ., ЛИЦЕНЗИОННЫЙ КЛЮЧ НА FD, CLASS A, 3 ЯЗЫКА (G, E, F), РАБОТА ПОД ОС WINXPPROF / WINSRV2003, ЦЕЛЕВОЕ АППАРАТНОЕ ОБЕСПЕЧЕНИЕ: PCS 7 IL43: ES/OS 0.1 3 - 5 недель (A) 1
6ES7658-7DX07-0YB6 SIMATIC PCS 7, ПРОГР. ОБЕСПЕЧЕНИЕ SIMATIC ROUTE CONTROL ENGINEERING V7.0, ОГРАНИЧЕННАЯ 30-ДНЕВНАЯ ЛИЦЕНЗИЯ НА 1 ПОЛЬЗОВАТЕЛЯ, ПО РАЗРАБОТКИ, БЕЗ ПО И ДОКУМ., ЛИЦЕНЗИОННЫЙ КЛЮЧ НА FD, CLASS A, 3 ЯЗЫКА (G, E, F), РАБОТА ПОД ОС WINXPPROF/ WINSRV2003, ЦЕЛЕВОЕАППАРАТНОЕ ОБЕСПЕЧЕНИЕ: PCS 7 IL43: ES/OS 0.1 6 - 8 недель (C) 1

Ключові факти

  • Конфигурирование в Route Control основано на базовой конфигурации SIMATIC PCS 7 с использованием стандартных блоков из библиотеки PCS 7; действующую установку можно дополнить функциями Route Control.
  • Каждая каталожная функция может включать до 32 технологических последовательных функций.
  • Каждая часть пути имеет параметры «двунаправленность» и «приоритет».
  • Поддерживается экспорт конфигурационных данных в CSV, редактирование в MS Excel и импорт обратно в систему Route Control.
  • Артикул 6ES7658-7DX07-0YB5 — плавающая лицензия на 1 пользователя, доставка 3–5 недель (A), минимальный заказ 1 шт, вес 0,1 кг.
  • Артикул 6ES7658-7DX07-0YB6 — ограниченная 30-дневная лицензия на 1 пользователя, доставка 6–8 недель (C), минимальный заказ 1 шт, вес 0,1 кг.
  • Лицензионный ключ на FD, Class A, 3 языка (G, E, F), работа под ОС WinXPProf / WinSrv2003, целевое аппаратное обеспечение PCS 7 IL43: ES/OS.

Питання та відповіді

Можно ли добавить SIMATIC Route Control к уже работающей установке PCS 7?
Да. Конфигурирование основано на базовой конфигурации SIMATIC PCS 7 со стандартными блоками из библиотеки PCS 7, а RC-элементы адаптированы к CFC-редактору через интерфейсные блоки из библиотеки Route Control System, поэтому действующая установка может быть легко дополнена функциями Route Control.
Что делает Route Control Wizard?
Это интерфейс между RC-конфигурацией и базовой конфигурацией SIMATIC PCS 7. Он вызывается из меню SIMATIC Manager, переносит RC-конфигурацию из проекта PCS 7 в Route Control Engineering и выполняет проверку достоверности по AS-OS и AS-AS соединениям и сконфигурированным RC-сигналам.
Какие объекты конфигурируются в Route Control Engineering Tool?
Части путей (с параметрами «двунаправленность» и «приоритет»), расположения (источник, назначение, промежуточные пункты), межсоединения RC-элементов с частичными маршрутами, каталоги функций (например «Очистка трубы», «Передача материала») и функциональные шаги — до 32 последовательных функций на каждую каталожную функцию.
Какие вспомогательные конфигурационные функции есть в пакете?
Экспорт/импорт конфигурационных данных в формате CSV через MS Excel, контроль совместного использования частей транспортных путей, проверка совместимости материалов и блокировка частей путей, а также соединение RC-блоков с динамическими уставками из технологического процесса (например величиной веса).
Какая лицензия доступна на SIMATIC Route Control Engineering V7.0?
Доступны плавающая лицензия на 1 пользователя (артикул 6ES7658-7DX07-0YB5, доставка 3–5 недель) и ограниченная 30-дневная лицензия на 1 пользователя (артикул 6ES7658-7DX07-0YB6, доставка 6–8 недель). Обе — лицензионный ключ на FD, Class A, 3 языка (G, E, F).
