Дизайн
Модульность и гибкость SIMATIC Route Control оптимально поддерживаются доступным аппаратным обеспечением. Все базовые аппаратные конфигурации, описанные в разделе "Базовые платформы для ES/OS/BATCH/IT", могут быть использованы для SIMATIC Route Control.
Аппаратное обеспечение для небольших предприятий
В случае установки небольшой мощности возможна установка пакетов Route Control Center и Route Control Server на том же компьютере, где установлено и работает программное обеспечение одиночной станции.

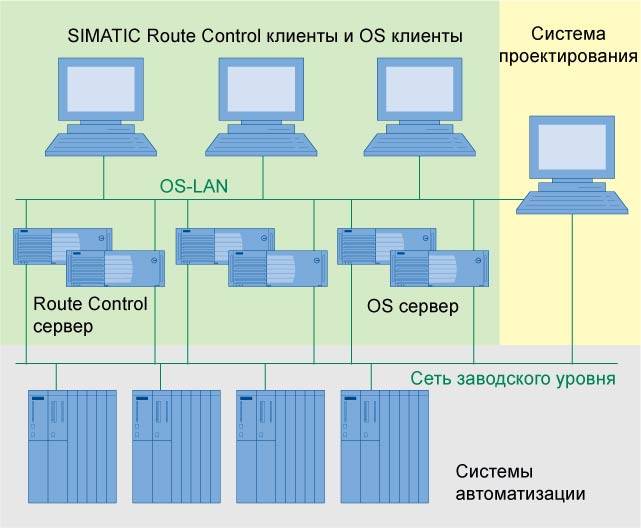

Клиент/ серверные конфигурации
В случае многопользовательской структуры, совместное использование аппаратного обеспечения пакетами Route Control Server, Batch Server и OS Server также возможно. Однако, надежность и производительность будут лучше, если они установлены на раздельные персональные компьютеры. Система оперативного управления SIMATIC PCS 7 V6.0 способна использовать до 12 обычных или резервированных OS-серверов. К данным одного обычного или резервированного OS-сервера могут получать доступ до 32 OS-клиентов. Мультиклиенты могут получать доступ к данным, хранящимся на всех OS-серверах системы.
RC клиенты представлены пакетом Route Control Center (RCC). RCC может быть установлен на любой OS или Batch клиент или отдельную клиентскую станцию.
RC серверы и OS/RC одиночные станции могут быть подключены к Industrial Ethernet посредством коммуникационного процессора СР1613 или обычной сетевой платы.
Резервирование
Резервирование RC серверов поддерживается пакетом SIMATIC Route Control Server. В отличии от OS серверов, для реализации этой функции не требуется никакого дополнительного программного или аппаратного обеспечения.
Компоненты расширения
Базовые станции (персональные компьютеры) могут быть расширены в зависимости от требований заказчика следующими опциями:
- Multi-VGA плата для подключения до 4 мониторов
- Оффисные и промышленные CRT и LCD мониторы
Для повышения удобства оперативного управления OS-станции однопользовательских систем и OS-клиенты могут комплектоваться мульти-VGA картами. В зависимости от типа одна мульти-VGA карта позволяет подключать к одному компьютеру два или четыре монитора. При этом для управления процессом используется только одна мышь и одна клавиатура.
Мульти-VGA карта отвечает требованиям стандартов EN 55 022 и EN 50 082. Конструктивно мульти-VGA выполнена в виде PCI-карты, поэтому ее применение требует наличия одного свободного PCI-разъема в OS-станции.
Замечание: Вся звуковая сигнализация из SIMATIC Route Control выводится на операторские станции(OS), следовательно не требуется ставить дополнительный сигнальный модули в RC станции.
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 6ES7650-0NF07-0YX0 | SIMATIC PCS7, СТАНЦИЯ ОПЕРАТОРА/ИНЖЕНЕРНАЯ СТАНЦИЯ ES/OS 547B BCE WXP, CORE 2 DUO 2,4GHZ, 2GB RAM (2 X 1GB), ЗВУК, ДИНАМИЧЕСКАЯ ВИДЕОПАМЯТЬ, DVD+-RW, FD 1,44MB, SATA-RAID1, 2 X 250GB, 2 X FAST ETHERNET RJ45 (ВСТРОЕН + PCI-КАРТА), WIN XP PROF. MUI (G,E,F,S",I,C); С МЫШЬЮ; БЕЗ КЛАВИАТУРЫ" | 15 | 6 - 8 недель (C) | 1 |
| 6ES7650-0NF07-0YX1 | SIMATIC PCS7, СТАНЦИЯ ОПЕРАТОРА/ИНЖЕНЕРНАЯ СТАНЦИЯ ES/OS 547B IE WXP CORE 2 DUO 2,4GHZ, 2GB RAM (2 X 1GB), ЗВУК, ДИНАМИЧЕСКАЯ ВИДЕОПАМЯТЬ, DVD+-RW, FD 1,44MB, SATA-RAID1, 2 X 250GB, 1 X FAST ETHERNET RJ45 (ВСТРОЕН), 1 X IE (CP 1613 A2), WIN XP PROF. MUI ("G,E,F,S,I,C); С МЫШЬЮ; БЕЗ КЛАВИАТУРЫ" | 15 | 3 - 5 недель (A) | 1 |
| 6ES7650-0NG07-0YA0 | "SIMATIC PCS7, КЛИЕНТ OS CLIENT 547B WXP MULTI VGA 2 SCREENS CORE 2 DUO 2,4GHZ, 2GB RAM (2 X 512 MB), ЗВУК, MULTI VGA ДЛЯ 2 МОНИТОРОВ УСТАНОВЛЕН, DVD-ROM, FD 1,44 MB, SATA 250GB, 1 X FAST ETHERNET RJ45 (ВСТРОЕН), WIN XP PROF. MUI (G,E,F,S,I,C); С МЫШЬЮ;" | 15 | 6 - 8 недель (C) | 1 |
| 6ES7650-0NG07-0YB0 | "SIMATIC PCS7, КЛИЕНТ OS CLIENT 547B WXP MULTI VGA 2 SCREENS CORE 2 DUO 2,4GHZ, 2GB RAM (2 X 512 MB), ЗВУК, MULTI VGA ДЛЯ 4 МОНИТОРОВ УСТАНОВЛЕН, DVD-ROM, FD 1,44 MB, SATA 250GB, 1 X FAST ETHERNET RJ45 (ВСТРОЕН), WIN XP PROF. MUI (G,E,F,S,I,C); С МЫШЬЮ;" | 15 | 6 - 8 недель (C) | 1 |
| 6ES7650-0NG07-0YX0 | "SIMATIC PCS7, КЛИЕНТ OS CLIENT 547B WXP CORE 2 DUO 2,4GHZ, 2GB RAM (2 X 512 MB), ЗВУК, ДИНАМИЧЕСКАЯ ВИДЕОПАМЯТЬ, DVD-ROM, FD 1,44 MB, SATA 250GB, 1 X FAST ETHERNET RJ45 (ВСТРОЕН), WIN XP PROF. MUI (G,E,F,S,I,C); С МЫШЬЮ; БЕЗ КЛАВИАТУРЫ,МОНИТОРА И ПРИНТЕР | 15 | 3 - 5 недель (A) | 1 |
| 6ES7650-0NH07-0YX0 | "SIMATIC PCS7, СЕРВЕР OS SERVER 547B BCE SRV03 CORE 2 DUO 2,4GHZ, 2GB RAM (2 X 1GB), ЗВУК, ДИНАМИЧЕСКАЯ ВИДЕОПАМЯТЬ, DVD-ROM, FD 1,44 MB, SATA-RAID1, 2 X 250GB, 2 X FAST ETHERNET RJ45 (ВСТРОЕН + PCI-КАРТА), WIN SERVER 2003 + 5 CAL, MUI (D,E,F,S,I,C); С МЫ | 15 | 3 - 5 недель (A) | 1 |
| 6ES7650-0NH07-0YX1 | SIMATIC PCS7, СЕРВЕР OS SERVER 547B IE SRV03 CORE 2 DUO 2,4GHZ, 2GB RAM (2 X 1GB), ЗВУК, ДИНАМИЧЕСКАЯ ВИДЕОПАМЯТЬ, DVD-ROM, FD 1,44 MB, SATA-RAID1, 2 X 250GB, 1 X FAST ETHERNET RJ45 (ВСТРОЕН), 1 X IE (CP 1613 A2), WIN SERVER 2003 + 5 CAL, MUI (D,E,F,S,I,C | 15 | 3 - 5 недель (A) | 1 |
