Программное обеспечение Route Control

Страница описывает программное обеспечение SIMATIC Route Control — компонент системы управления процессом SIMATIC PCS 7 для управления транспортными путями. Приведены состав пакета (Route Control Engineering, Route Control Server, Route Control Center), функции сервера и клиентского центра, а также заказные данные с артикулами Siemens: лицензии RCC V7.0 и сервера на 30/100/300 путей. Страница нужна инженерам АСУ ТП, подбирающим ПО маршрутизации для PCS 7.

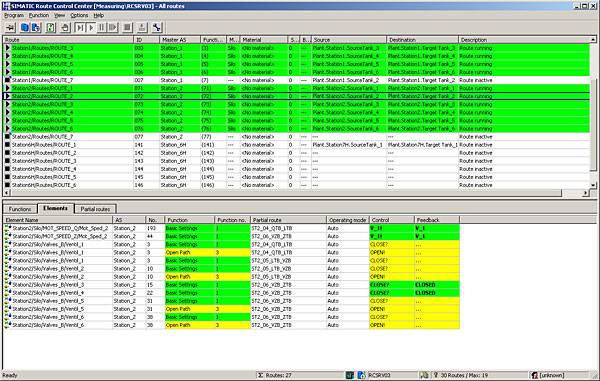

Программное обеспечение Route Control - SIMATIC Route Control Route Control Center

Программный пакет Route Control построен так, что он может гибко адаптироваться к установкам различной сложности и архитектуры. В его состав входят следующие компоненты:

  • Route Control Engineering (компонент проектирования в среде SIMATIC PCS 7 , см. раздел "Проектирование")
  • Route Control Server
  • Route Control Center (RCC)

Пакет SIMATIC Route Control очень тесно работает с операторской систмой, таким образом, что в случае установки небольшой мощности возможна установка пакетов Route Control Center и Route Control Server на том же компьютере, где установлено и работает программное обеспечение одиночной станции.

В случае многопользовательской структуры, совместное использование аппаратного обеспечения пакетами Route Control Server, Batch Server и OS Server также возможно. Однако, надежность и производительность будут лучше, если они установлены на раздельные персональные компьютеры. Невозможно смешивать вместе Route Control Server и OS Server на одной паре дублированных серверов.

Стандартный программный пакет Route Control Server подходит для приложений с количеством до 30 одновременно обрабатываемых путей. В дальнейшем, пакет может быть расширен до 100 или 300 путей посредством опций расширения.

Route Control Client представляется посредством Route Control Center (RCC). RCC может быть установлен на любой OS или Batch клиент или отдельную клиентскую станцию.

Функции

Route Control Server

Route Control Server предоставляет RC клиентам всю необходимую инфорамцию и переносит команды с них в системы автоматизации. Когда с клиента производится запрос на исполнение транспортного пути, эта задача динамически компилируется на сервере для формирования полного пути из различных возможных частей , который были сконфигурированы в системе автоматизации на базе узловых параметров (источника, назначения, промежуточных положений) и специальных параметров (тип материала, тип функции и тд). Изменения в конфигурации восприниматся немедленно в зависимости от подходящего траспортнго пути.

Route Control Center (RCC)

RCC может быть вызван как из панели отображения блока, так и из стартового меню. В окне отображаются все данные относящиеся к траспортным путям и информация об ошибках.

Дополнительно возможен вывод следующих данных:

  • Обзор всех RC элементов и их деталировка.
  • Управление выбранным транспортным путем.
  • Диагностика ошибок траспортного пути, вызванных блокировками RC элементов, запретом части пути, несогласованностью исполнительных механизмов или другое.
  • Контроль текущего траспортного пути, посредством графической и текстовой информации, детальный анализ обратных связей от RC и другое.
  • Функции сервера: выбор RC сервера, отображение его статуса, обновление информации с него.
  • Отображение имени зарегестрированного пользователя.

Заказные данные

Заказной № Описание Вес (кг) Доставка Мин. зак. (шт)
6ES7658-7EX07-0YB5 SIMATIC PCS 7, ПРОГР. ОБЕСПЕЧЕНИЕ SIMATIC ROUTE CONTROL CONTROL CENTER V7.0, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 ПОЛЬЗОВАТЕЛЯ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОКУМ., ЛИЦЕНЗИОННЫЙ КЛЮЧ НА FD, CLASS A, 3 ЯЗЫКА (G, E, F), РАБОТА ПОД ОС WINXPPROF/ WINSRV2003, ЦЕЛЕВОЕ АППАРАТНОЕ ОБЕСПЕЧЕНИЕ: PCS 7 IL4X: ES/OS, КЛИЕНТ, СЕРВЕР 0.1 3 - 5 недель (A) 1
6ES7658-7FA07-0YB0 SIMATIC PCS 7, ПРОГР. ОБЕСПЕЧЕНИЕ SIMATIC ROUTE CONTROL SERVER V7.0, (30 ПОТОКОВ) ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 ПОЛЬЗОВАТЕЛЯ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОКУМ., ЛИЦЕНЗИОННЫЙ КЛЮЧ НА FD, CLASS A, 3 ЯЗЫКА (G, E, F), РАБОТА ПОД ОС WINXPPROF/ WINSRV2003, ЦЕЛЕВОЕ АППАРАТНОЕ ОБЕСПЕЧЕНИЕ: PCS 7 IL4X: ES/OS, КЛИЕНТ, СЕРВЕР 0.1 3 - 5 недель (A) 1
6ES7658-7FB07-0YD0 SIMATIC PCS 7, ПРОГР. ОБЕСПЕЧЕНИЕ SIMATIC ROUTE CONTROL SERVER V7.0, УВЕЛИЧЕНИЕ ЧИСЛА ПОТОКОВ ОТ 30 ДО 100, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 ПОЛЬЗОВАТЕЛЯ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОКУМ., ЛИЦЕНЗИОННЫЙ КЛЮЧ НА FD, CLASS A, 3 ЯЗЫКА (G, E, F), РАБОТА ПОД ОС WINXPPROF/ WINSRV2003, ЦЕЛЕВОЕ АППАРАТНОЕ ОБЕСПЕЧЕНИЕ: PCS 7 IL4X: ES/OS, КЛИЕНТ, СЕРВЕР 0.2 3 - 5 недель (A) 1
6ES7658-7FC07-0YD0 SIMATIC PCS 7, ПРОГР. ОБЕСПЕЧЕНИЕ SIMATIC ROUTE CONTROL SERVER V7.0, УВЕЛИЧЕНИЕ ЧИСЛА ПОТОКОВ ОТ 100 ДО 300, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 ПОЛЬЗОВАТЕЛЯ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОКУМ., ЛИЦЕНЗИОННЫЙ КЛЮЧ НА FD, CLASS A, 3 ЯЗЫКА (G, E, F), РАБОТА ПОД ОС WINXPPROF/ WINSRV2003, ЦЕЛЕВОЕ АППАРАТНОЕ ОБЕСПЕЧЕНИЕ: PCS 7 IL4X: ES/OS, КЛИЕНТ, СЕРВЕР 0.1 3 - 5 недель (A) 1

Ключові факти

  • Стандартный пакет Route Control Server рассчитан до 30 одновременно обрабатываемых путей; опции расширения увеличивают число путей до 100 или 300.
  • В состав пакета входят Route Control Engineering (проектирование в среде SIMATIC PCS 7), Route Control Server и Route Control Center (RCC).
  • При небольших установках RCC и Route Control Server можно установить на одном компьютере с одиночной станцией; при многопользовательской структуре возможна совместная установка с Batch Server и OS Server, но надежность выше на раздельных ПК.
  • Смешивать Route Control Server и OS Server на одной паре дублированных серверов невозможно.
  • RCC можно вызвать из панели отображения блока или стартового меню; он показывает данные транспортных путей, ошибки, диагностику блокировок RC-элементов и статус сервера.
  • Артикул 6ES7658-7EX07-0YB5 — SIMATIC Route Control Control Center V7.0, плавающая лицензия на 1 пользователя, Class A, 3 языка (G, E, F), ОС WinXP Prof / WinSrv2003.
  • Артикул 6ES7658-7FA07-0YB0 — Route Control Server V7.0 (30 потоков), плавающая лицензия на 1 пользователя.
  • Артикул 6ES7658-7FB07-0YD0 — расширение числа потоков с 30 до 100; 6ES7658-7FC07-0YD0 — с 100 до 300.
  • Срок доставки позиций — 3–5 недель (A), минимальный заказ 1 шт.

Питання та відповіді

Из каких компонентов состоит пакет SIMATIC Route Control?
Пакет включает Route Control Engineering (компонент проектирования в среде SIMATIC PCS 7), Route Control Server и Route Control Center (RCC).
Сколько транспортных путей поддерживает стандартный Route Control Server?
Стандартный пакет подходит для приложений с количеством до 30 одновременно обрабатываемых путей; опциями расширения его можно увеличить до 100 или 300 путей.
Можно ли устанавливать Route Control Server вместе с OS Server?
Совместное использование аппаратного обеспечения с Batch Server и OS Server возможно, но надежность и производительность лучше на раздельных компьютерах. Смешивать Route Control Server и OS Server на одной паре дублированных серверов невозможно.
Что делает Route Control Center (RCC)?
RCC отображает все данные по транспортным путям и ошибки, позволяет управлять выбранным путем, вести диагностику ошибок (блокировки RC-элементов, запрет части пути, несогласованность исполнительных механизмов), контролировать текущий путь графически и текстово, выбирать RC-сервер и видеть имя зарегистрированного пользователя.
Как формируется полный транспортный путь при запросе клиента?
Задача динамически компилируется на сервере в полный путь из сконфигурированных частей на основе узловых параметров (источник, назначение, промежуточные положения) и специальных параметров (тип материала, тип функции и т.д.). Изменения конфигурации воспринимаются немедленно.
Какие артикулы заказываются для Route Control V7.0?
6ES7658-7EX07-0YB5 (Control Center), 6ES7658-7FA07-0YB0 (Server, 30 потоков), 6ES7658-7FB07-0YD0 (расширение 30→100), 6ES7658-7FC07-0YD0 (расширение 100→300). Все — плавающие лицензии на 1 пользователя, Class A, доставка 3–5 недель.
