Область применения
Индикатором электрического счетчика является универсальный ЖКД для преобразования измеряемой величины и индикации моментальной величины, суммы и общей суммы. Прибор, в зависимости от типа, оснащается шкалируемым импульсным выходом для общей величины и/или выходом тока 4 до 20 мА.
Электрический счетчик оборудован наглядной большой ЖК- индикацией 90 x 40 мм, при этом расход и общая величина отображаются семизначными 17-ти мм цифрами или 8-ми мм цифрами. Кроме этого индицируются единицы измерения и времени, тенденция расхода и состояние прибора.
Электроника расположена в прочном алюминевом корпусе (IP 67) и имеет три большие клавиши управления. Благодаря алфавитно- цифровой структуре меню на немецком или английском языках этот счетчик может легко конфигурироваться и использоваться во многих сферах применения.
Дизайн
Функции
Счетный механизм SITRANS F RA110 получает, например, от импульсного датчика информацию о моментальном расходе. С помощью программируемого 7-ми значного К-коэффициента он преобразуется в расход в секунду, минуту, час или день. Таким же образом осуществляется преобразование для сумм и общих величин. Единицы измерения полность разделены для расхода и общей величины.
Сброс общей величины осуществляется пользователем посредством двойного нажатия клавиши „Clear“. Общая сумма не сбрасывается и показывается с помощью 11-ти знаков.
Стандартная конфигурация показывает суммарную величину (17 мм) и расход (8 мм) одновременно. Пользователь также может индицировать моментальную величину 17-ти мм. цифрами: общая величина в этом случае индицируется только после нажатия клавиши „SELECT“. Электрический счетный механизм имеет входы для сенсоров Namur. Возможно соединение практически с любой доступной системой датчиков измеренного значения.
Активный и пассивный аналоговый выход 0/4 ... 20 мА имеет разрешение в 12 бит и может выдерживать нагрузку в 750 Ω.
Импульсный выход имеет точную градацию, чтобы, например, генерировать один импульс на 3,5 л. Длина импульсов устанавливается на 1...9999 мсек. Максимальная выходная частота ограничена до 500 Гц. Максимальная коммутация транзистора составляет DC 50 V/ 300 мА.
Все параметры конфигурации фиксируются в EEPROM. Общая величина и общая сумма фиксируются каждую минуту с тем, чтобы при отключении питания терялся минимум информации.
При использовании в условиях ограниченной видимости SITRANS F RA110 может быть заказан с мощной фоновой подсветкой СИД. Язык меню дисплея может устанавливаться на немецкий или английский.
Технические данные
| Вход | |
|---|---|
| Импульсный вход | сигнал NAMUR |
| Частота | NAMUR: 0 ... 500 Hz |
| Питание сенсора | 8.2 V или 24 V DC |
| Выход | |
| Импульсный выход | частота макс. 500 Гц, тип. устанавливаемая ширина импульса 1 ... 9999 мсек: транзисторный выход, макс. нагрузка DC 24 V/170 мА (активно) и DC 50 V/300 мА (пассивно) |
| Аналоговый выход | Диапазон 0/4 ... 20 mA, Точность: < ± 0.1 %, Разрешение 12 bit, Время отклика (10 ... 90 %): 100 ms,Нагрузка макс. 750 Ω, активно или пассивно, Вункция: расход 0/4 ... 20 mA свободно устанавливается |
| Функциональность | |
| Оператор | Общая величина и расход индицируются. Общая величина стирается двойным нажатием клавиши CLEAR. После нажатия клавиши SELECT индицируется сумма и общая сумма. |
| Сумма | высота 17 мм, 7-ми значная, макс. 3 десятичных, сумма может стираться. Единица измерения: l, m3, gal, USg, kg, lb, bbl или нет Колэффицент - K: 7-значный 0.000010 to 9,999,999 Настройка не зависит от расхода |
| Общая сумма | высота 8 мм или 17 мм, макс. 3 десятичных, общая сумма не сбрасывается |
| Расход | высота 8 мм (0.31 дюймов), макс. 7-знач., макс. 3 десятичные Единицы измерения: мл, л, м3, мгр, гр, кг, ton, NI, Nmі, scf, ref, cf, lb, bbl, gal, нет Единицы времени: секунда, минута, час, день |
| Рабочие условия | |
| Рабочая температура | -20 ... +70 °C (-4 ... +158 °F) |
| Класс защиты | IP67 (NEMA 4) |
| Конструктивные особенности | |
| Материал | Корпус: алюминий, UV-стойкая лакировка Окошко: Polycarbonate Материал уплотнения: EPDM and PE |
| Размеры | см. Габаритные чертежи |
| Питание | |
| Напряжение питания | 24 V AC/DC ± 10% или 115/230 V AC ± 10% |
| Сертификаты и допуски | |
| Ex защита | готовится |
Чертеж

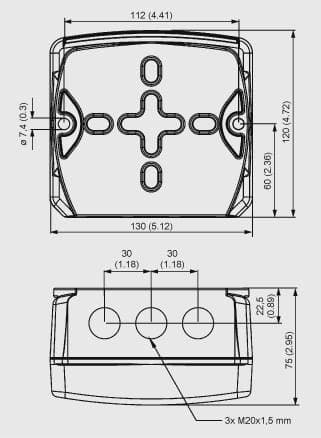

Электрический счетный механизм расхода SITRANS F RA110, размеры в мм (дюймах)
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 7MV1070-.....-.... | SITRANS F RA 110 . ELECTRICAL FLOWMETER REGISTER FOR DOSPLAY OF FLOW AND TOTAL QUANTITY, ALUMINIUM HOUSING, 7-DIGIT LCD, IP 67, (NEMA 4) | 1 | по запросу (D) | 1 |
