| Механизмы индикации и установочные механизмы количества | ||
|---|---|---|
| Механизм индикации | ||
| Простой стрелочный механизм | Тип 01 | |
| - Стрелочный механизм без сброса - С 5-ти значным валиковым числовым механизмом без сброса | ||
| Двойной стрелочный механизм | Тип 11Тип 12Тип 13Тип 14 | |
| - Стрелочный механизм со сбросом - С 5-ти значным суммирующим механизмом без сброса | ||
| Установочные механизмы количества- Ручной рычаг - Электрические и пневматические переключатели | ||
| Установочные механизмы количества | ||
| 4-х значный предварительный установочный механизм 6-ти значный валиковый числовой механизм со сбросом | Тип 30Тип 54 |
Дизайн

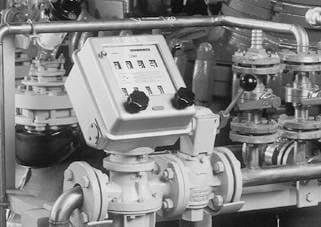

Дозатор для растворителей на химическом предприятии
Механизмы индикации и установки количества все имеют передаточное чило 1:1 и отличаются только надписями на шкале (значение цикла). Единица значения цикла равна надписи на шкале. Значение цикла образуется относящимся к измерительному механизму отдельным редукторным механизмом. Обычно они соединены с измерительным механизмом в один блок - счетчик. Но так как механизмы индикации и установки количества часто устанавливаются отдельно от измерительных механизмов, например, на центральном контрольно-командном пункте, они также могут поставлятся отдельно.
Все механизмы индикации и установки количества имеют стандартный крепежный фланец, который подходит ко всем измерительным механизмам и дополнительным модулям. Механизмы индикации и установки количества могут монтироваться в 4-х позиция, повернутых на 90 ° соответственно, по отношению к соединительной линии механизм индикации (установки количества)/измерительный механизм или дополнительный модуль.
Поставляются:
- Стрелочные механизмы
- Установочные механизмы количества
Стрелочные механизмы
На выбор имеются 2 типа:
Простой стрелочный механизм без сброса с 5-ти значным валиковым числовым механизмом, цикл стрелки соответствует передвижению самого быстровращающегося валика валикового числового механизма на одну цифру. Вычисление отдельных количеств из разницы двух считываний.
Двойной стрелочный механизм со сбросом с 5-ти значным валиковым суммирующим механизмом без сброса; Маленькая стрелка показывает полные значения цикла большой стрелки. Цикл большой стрелки соответствует обороту самого быстрого валика суммирующего механизма.
Установочный механизм количества
4-х значный предварительный установочный механизм с 6-ти значным валиковым числовым механизмом со сбросом. Благодаря делениям на пятом числовом валике возможна точная индикация. Значение деления при окончании процесса заправки посредством нажатия на рычаг управления переносится на шестой числовой валик (десятичный разряд деления) и одновременно все числовые валики точно выравниваются. Это гарантирует оптимальное считывание. Зеленая/красная индикация состояния показывает функциональную готовность счетчика количества. 8-ми значный суммирующий механизм без сброса непрерывно суммирует все выдаваемые количества (контрольная функция).
Последняя конструкция - с дозатором - дает возможность выбирать и самостоятельно разливать любое количество измеряемого вещества, без необходимости использования внешнего питания. При этом перед розливом на установочном механизме устанавливается отдаваемое количество. Валиковый числовой механизм стоит на нуле. После открытия запорного вентиля начинается розлив. Установочный механизм вращается в обратную сторону от нуля, валиковый числовой механизм вперед. Если почти достигнуто установленное количество, то самостоятельное поступенчатое дросселирующее устройство устанавливает проток приблизительно на 15% от начальной величины; при достижении установленного количества вентиль полностью закрывается.
При необходимости процесс розлива может быть остановлен нажатием клавиши стоп..
Часто необходима установка вентиля отдельно от установочного механизма количества. В этом случае необходима передача включательных и выключательных движений установочного механизма количества с помощью прибора управления и вспомогательной силы на вентиль.
Сушильное устройство
Установочные механизмы количества поставляются вместе с сушильным устройством. Оно состоит из сушильной камеры и сменных сушильных патронов. Сушильные патроны содержат силикагель.
После насыщения влагой цвет силикагели изменяется с голубого на красный. Это изменение цвета показывает степень насыщения сушильного патрона.
Установочный механизм количества со съемным сушильным патроном
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 7MV1001-1A | ИНДИКАТОР ТИП 01 ЦЕНРА ДЕЛЕНИЯ 1 L | 0.8 | по запросу (D) | 1 |
| 7MV1001-2A | ИНДИКАТОР ТИП 01 ЦЕНА ДЕЛЕНИЯ 10 L | 0.8 | по запросу (D) | 1 |
| 7MV1001-3A | ИНДИКАТОР ТИП 01 ЦЕНА ДЕЛЕНИЯ 100 L | 0.8 | по запросу (D) | 1 |
| 7MV1001-4A | ИНДИКАТОР ТИП 01 ЦЕНА ДЕЛЕНИЯ 1 M3 | 0.8 | по запросу (D) | 1 |
| 7MV1011-0A | ДВОЙНОЙ ИНДИКАТОР ТИП 11 ЦЕНА ДЕЛЕНИЯ 1/50 L | 1.5 | по запросу (X) | 1 |
| 7MV1011-1A | ДВОЙНОЙ ИНДИКАТОР ТИП 11 ЦЕНА ДЕЛЕНИЯ 10/500 L | 1.5 | по запросу (X) | 1 |
| 7MV1011-2A | ДВОЙНОЙ ИНДИКАТОР ТИП 11 ЦЕНА ДЕЛЕНИЯ 100/5000 L | 1.5 | по запросу (X) | 1 |
| 7MV1011-3A | ДВОЙНОЙ ИНДИКАТОР ТИП 11 ЦЕНА ДЕЛЕНИЯ 1/50 M3 | 1.5 | по запросу (X) | 1 |
| 7MV1012-0A | ДВОЙНОЙ ИНДИКАТОР ТИП 12 ЦЕНА ДЕЛЕНИЯ 1/50 L | 2.5 | по запросу (X) | 1 |
| 7MV1012-1A | ДВОЙНОЙ ИНДИКАТОР ТИП 12 ЦЕНА ДЕЛЕНИЯ 10/500 L | 2.5 | по запросу (X) | 1 |
| 7MV1012-2A | ДВОЙНОЙ ИНДИКАТОР ТИП 12 ЦЕНА ДЕЛЕНИЯ 100/5000 L | 2.5 | по запросу (X) | 1 |
| 7MV1012-3A | ДВОЙНОЙ ИНДИКАТОР ТИП TYPE 12 ЦЕНА ДЕЛЕНИЯ 1/50 M3 | 2.5 | по запросу (X) | 1 |
| 7MV1030-1A | СЕНСОР КОНТРОЛЯ ЧИСЛА ОБОРОТОВ ТИП 30, ЕДИНИЦА ОБОРОТА САМОГО БЫСТРОГО РОЛИКА 1 ЛИТР | 10 | по запросу (X) | 1 |
| 7MV1030-2A | СЕНСОР КОНТРОЛЯ ЧИСЛА ОБОРОТОВ ТИП 30, ЕДИНИЦА ОБОРОТА САМОГО БЫСТРОГО РОЛИКА 10 ЛИТРОВ | 10 | по запросу (X) | 1 |
| 7MV1030-3A | СЕНСОР КОНТРОЛЯ ЧИСЛА ОБОРОТОВ ТИП 30, ЕДИНИЦА ОБОРОТА САМОГО БЫСТРОГО РОЛИКА 100 ЛИТРОВ | 10 | по запросу (X) | 1 |
| 7MV1030-4A | СЕНСОР КОНТРОЛЯ ЧИСЛА ОБОРОТОВ ТИП 30, ЕДИНИЦА ОБОРОТА САМОГО БЫСТРОГО РОЛИКА 1 М3 | 10 | по запросу (X) | 1 |
| 7MV1054-1A | СЕНСОР КОНТРОЛЯ ЧИСЛА ОБОРОТОВ ТИП 54, ЕДИНИЦА ОБОРОТА САМОГО БЫСТРОГО РОЛИКА 1 ЛИТР | 10.6 | по запросу (X) | 1 |
| 7MV1054-2A | СЕНСОР КОНТРОЛЯ ЧИСЛА ОБОРОТОВ ТИП 54, ЕДИНИЦА ОБОРОТА САМОГО БЫСТРОГО РОЛИКА 10 ЛИТРОВ | 10.6 | по запросу (X) | 1 |
| 7MV1054-3A | СЕНСОР КОНТРОЛЯ ЧИСЛА ОБОРОТОВ ТИП 54, ЕДИНИЦА ОБОРОТА САМОГО БЫСТРОГО РОЛИКА 100 ЛИТРОВ | 10.6 | по запросу (X) | 1 |
| 7MV1054-4A | СЕНСОР КОНТРОЛЯ ЧИСЛА ОБОРОТОВ ТИП 54, ЕДИНИЦА ОБОРОТА САМОГО БЫСТРОГО РОЛИКА 1 М3 | 10.6 | по запросу (X) | 1 |
Заказные данные [PDF]
.
Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Аксессуары
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| C70428-A17-B160 | РЫЧАГ | 0.1 | по запросу (D) | 1 |
| C73000-B5100-C16 | РУКОВОДСТВО GERMAN FOR DIAL | 0.1 | по запросу (D) | 1 |
| C73000-B5100-C6 | РУКОВОДСТВО, GERMAN FOR QUANTITY PRESET REGISTER | 0.1 | по запросу (D) | 1 |
| C73000-B5100-C8 | РУКОВОДСТВО, GERMAN FOR DIAL | 0.1 | по запросу (D) | 1 |
| C73000-B5176-C16 | РУКОВОДСТВО ENGLISH FOR DIAL | 0.1 | по запросу (D) | 1 |
| C73000-B5176-C6 | РУКОВОДСТВО ENGLISH FOR QUANTITY PRESET REGISTER | 0.1 | по запросу (D) | 1 |
| C73000-B5176-C8 | РУКОВОДСТВО ENGLISH FOR DIAL | 0.1 | по запросу (D) | 1 |
| C74315-A19-A21 | ЭЛЕКТРИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ EXPLOSION-PROOF DESIGN MOUNTING ON THE LEFT | 0.6 | по запросу (D) | 1 |
| C74315-A19-A22 | ЭЛЕКТРИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ EXPLOSION-PROOF DESIGN MOUNTING ON THE RIGHT | 2 | по запросу (D) | 1 |
