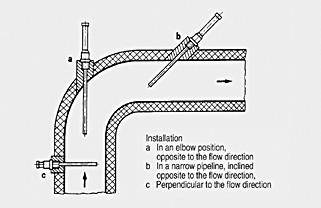

Защитные трубки в трубопроводе
## Термометр сопротивления для дымового газа

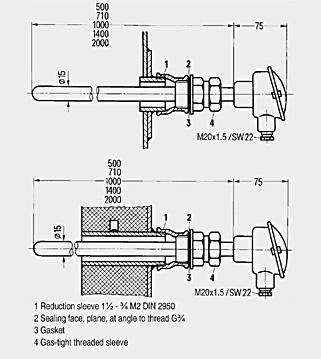

Смонтирован в канал из стальных листов(вверху) или канал дымового газа (внизу)
Вкручивающийся термометр сопротивления

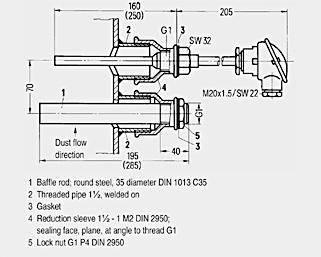

В линии угольной пыли, с отбойником

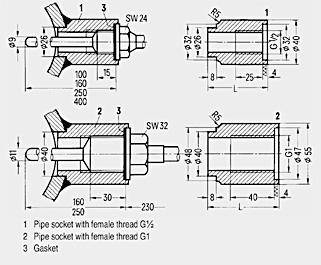

Вкручивающиеся защитные трубки, смонтированные
Сверху для пониженного давления, с винтовой цапфой G½; снизу для высокого давления, с винтовой цапфой G1
Должна быть возможность для сваривания штуцеров и трубопровода. Материал по данным изготовителя трубопровода или резервуара.

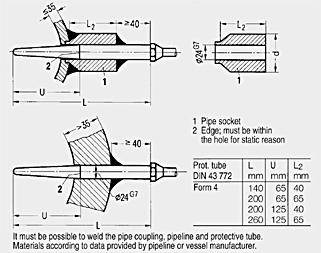

Приварные защитные трубки, смонтированные
Сверху: толщина стенкиWall thickness ≤ 35 мм; монтаж с приварным штуцером; снизу: толщина стенки > 35 мм
