Страница описывает термометры сопротивления Siemens для измерения температуры дымовых газов с соединительной головкой (линейка SITRANS T, заказные номера 7MC1000-xBA2). Диапазон температур от -50 до +600 °C, конструкция по DIN 43764, защитная трубка по форме 1 DIN 43772 из эмалированной стали St 35.8. Доступны варианты со встраиваемой длиной 500–2000 мм; упорный фланец и резьбовая муфта заказываются отдельно как аксессуары. Страница нужна инженерам АСУ ТП и снабженцам при подборе датчика температуры для дымоходов и газоходов.
Термометр сопротивления для дымового газа с соединительной головкой подходит для диапазона температур от -50 до +600 °C (от -58 до +1112 °F) и может поставляться также со встроенным измерительным преобразователем температуры.
Упорный фланец или резьбовая муфта заказываются отдельно.
Технические данные
| Термометр сопротивления для дымового газа с соединительной головкой |
|
| Конструкция |
По DIN 43764: Термометр без крепежа |
| Защитная трубка |
|
| - Форма |
1, DIN 43772; цилиндрическая, ∅ 15 мм (0.59 дюймов), толщина стенки 3 мм (0.12 дюймов), без шва |
| - Материал |
St 35.8, материал Ном. 1.0305, эмалир. |
| - Дополнительная нагрузка |
Перегрузка 1 бар (14.5 psi), по DIN 43772 |
| Измерительная вставка |
Сменная, со вставной измерительной трубкой (∅ 8 мм(0.31 дюймов)) из нерж. стали; соединительный цоколь с прижимными пружинами |

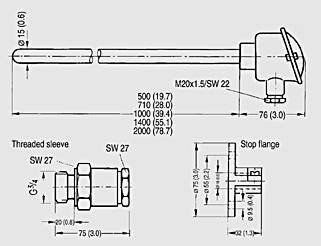

Чертеж
Термометр сопротивления для дымового газа с соединительной головкой, размеры в мм (дюймах)
Заказные данные
| Заказной № |
Описание |
Вес (кг) |
Доставка |
Мин. зак. (шт) |
| 7MC1000-1BA2. |
ТЕРМОСОПРОТИВЛЕНИЯ ДЛЯ ДЫМОВЫХ ГАЗОВ ВСТРАИВАЕМАЯ ДЛИНА 500MM 1 РТ-СОПРОТИВЛЕНИЕ В КЕРАМИЧЕСКОМ КОРПУСЕ |
0.9 |
4 - 6 недель (B) |
1 |
| 7MC1000-2BA2. |
ТЕРМОСОПРОТИВЛЕНИЯ ДЛЯ ДЫМОВЫХ ГАЗОВ ВСТРАИВАЕМАЯ ДЛИНА 710MM 1 РТ-СОПРОТИВЛЕНИЕ В КЕРАМИЧЕСКОМ КОРПУСЕ |
1.1 |
4 - 6 недель (B) |
1 |
| 7MC1000-3BA2. |
ТЕРМОСОПРОТИВЛЕНИЯ ДЛЯ ДЫМОВЫХ ГАЗОВ ВСТРАИВАЕМАЯ ДЛИНА 1000MM 1 РТ-СОПРОТИВЛЕНИЕ В КЕРАМИЧЕСКОМ КОРПУСЕ |
1.5 |
4 - 6 недель (B) |
1 |
| 7MC1000-4BA2. |
ТЕРМОСОПРОТИВЛЕНИЯ ДЛЯ ДЫМОВЫХ ГАЗОВ ВСТРАИВАЕМАЯ ДЛИНА 1400MM 1 РТ-СОПРОТИВЛЕНИЕ В КЕРАМИЧЕСКОМ КОРПУСЕ |
1.9 |
4 - 6 недель (B) |
1 |
| 7MC1000-5BA2. |
ТЕРМОСОПРОТИВЛЕНИЯ ДЛЯ ДЫМОВЫХ ГАЗОВ ВСТРАИВАЕМАЯ ДЛИНА 2000MM 1 РТ-СОПРОТИВЛЕНИЕ В КЕРАМИЧЕСКОМ КОРПУСЕ |
2.7 |
6 - 8 недель (C) |
1 |
Заказные данные [PDF]
.
Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Аксессуары
| Заказной № |
Описание |
Вес (кг) |
Доставка |
Мин. зак. (шт) |
| 7MC2998-5CA |
КРЕПЕЖНЫЙ ФЛАНЕЦ ПЕРЕСТАВНОЙ ДЛЯ ТЕРМОМЕТРА ДИАМЕТРОМ 15MM СТАЛЬ 0.8035 |
0.3 |
4 - 6 недель (B) |
1 |
| 7MC2998-5DA |
УПЛОТНИТЕЛЬНАЯ РЕЗЬБОВАЯ МУФТА ДЛЯ СЕНСОРА ДИАМЕТРОМ 15MM СТАЛЬ 1.0718 РЕЗЬБА G3/4 |
0.5 |
4 - 6 недель (B) |
1 |
| 7MC2998-5DC |
УПЛОТНИТЕЛЬНАЯ РЕЗЬБОВАЯ МУФТА ДЛЯ СЕНСОРА ДИАМЕТРОМ 15MM СТАЛЬ 1.0718 РЕЗЬБА G1/2 |
0.5 |
4 - 6 недель (B) |
1 |
Ключові факти
- Диапазон измеряемых температур от -50 до +600 °C (от -58 до +1112 °F)
- Конструкция по DIN 43764 — термометр без крепежа
- Защитная трубка формы 1 по DIN 43772: цилиндрическая, ∅ 15 мм, толщина стенки 3 мм, без шва
- Материал защитной трубки St 35.8 (Ном. 1.0305), эмалированная
- Допустимая перегрузка 1 бар (14.5 psi) по DIN 43772
- Измерительная вставка сменная, с трубкой ∅ 8 мм из нержавеющей стали, с прижимными пружинами
- Встраиваемые длины: 500 мм (7MC1000-1BA2.), 710 мм (7MC1000-2BA2.), 1000 мм (7MC1000-3BA2.), 1400 мм (7MC1000-4BA2., вес 1,9 кг), 2000 мм (7MC1000-5BA2.)
- Срок поставки 4–6 недель (позиции 500–1400 мм), 6–8 недель для длины 2000 мм
- Возможна комплектация встроенным измерительным преобразователем температуры
- Аксессуары: переставной фланец 7MC2998-5CA (сталь 0.8035), муфты G3/4 (7MC2998-5DA) и G1/2 (7MC2998-5DC) из стали 1.0718
Питання та відповіді
- Какой диапазон температур у термометра сопротивления для дымовых газов?
- От -50 до +600 °C (от -58 до +1112 °F). Может поставляться также со встроенным измерительным преобразователем температуры.
- Какие встраиваемые длины доступны у этих термометров сопротивления?
- 500 мм, 710 мм, 1000 мм, 1400 мм и 2000 мм (заказные номера 7MC1000-1BA2. … 7MC1000-5BA2.), каждый с одним RT-сопротивлением в керамическом корпусе.
- Из чего сделана защитная трубка и какого она диаметра?
- Эмалированная сталь St 35.8 (материал № 1.0305), цилиндрическая форма 1 по DIN 43772, диаметр ∅ 15 мм, толщина стенки 3 мм, без шва.
- Как крепится термометр на месте установки?
- Упорный фланец или резьбовая муфта заказываются отдельно. Доступен переставной фланец 7MC2998-5CA для диаметра 15 мм и муфты G3/4 (7MC2998-5DA) и G1/2 (7MC2998-5DC).
- Какой срок поставки термометров сопротивления для дымовых газов?
- 4–6 недель для длин 500–1400 мм; 6–8 недель для длины 2000 мм.
