Карточка ввинчивающегося термометра сопротивления высокого давления с соединительной головкой и консолью (конструкция по DIN 43765). Прибор предназначен для измерения температуры от -50 до +600 °C при дополнительной нагрузке до 50 бар, может поставляться со встроенным измерительным преобразователем. Страница содержит технические данные, чертёж и заказные номера с вариантами длины вставки и числа Pt-сопротивлений.
Ввинчивающийся термометр сопротивления высокого давления с соединительной головкой и консолью подходит для диапазона температур от -50 до +600 °C (от -58 до +1112 °F) и может поставляться также со встроенным измерительным преобразователем температуры.
Технические данные
| Ввинчивающийся термометр сопротивления высокого давления с соединительной головкой и консолью |
|
| Конструкция |
По DIN 43765: |
| Защитная трубка |
|
| - Форма |
Как 2G, DIN 43772; цилиндрическая, ∅ 11 мм,(0.43 дюймов), толщина стенки 2 мм (0.08 дюймов) |
| - Дополнительная нагрузка |
До 50 бар (725.2 psi) (дополнительная нагрузка зависит от материала, температуры, скорости протока, монтажной длины и т.д., подробности см. DIN 43772) |
| Ввинчивающаяся цапфа |
G1; подходит уплотнительное кольцо 33 x 39, как форма C или D, DIN 7603 |
| Измерительная вставка |
Сменная, со вставной измерительной трубкой (∅ 6 мм (0.24 дуймов)из нерж. стали; соединительный цоколь с прижимными пружинами |
| Время перехода (по VDI/VDE 3 522) (по VDI/VDE 3 522) |
|
| - В воде со скоростью протока v = 0.4 м/с (1.31 ft/с) |
t 0.5 = 32 сек, t0.9 = 96 сек |
| - В воздухе со скоростью протока v = 1 м/с (3.28 ft/с) |
t 0.5 = 2.2 мин, t0.9 = 6.8 мин |

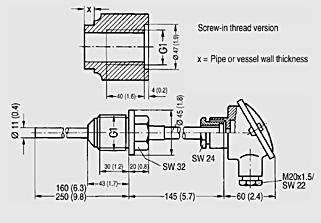

Чертеж
Ввинчивающийся термометр сопротивления высокого давления с соединительной головкой и консолью, размеры в мм (дюймах)
Заказные данные
| Заказной № |
Описание |
Вес (кг) |
Доставка |
Мин. зак. (шт) |
| 7MC1008-6DA1. |
ТЕРМОМЕТР СОПРОТИВЛЕНИЯ С РЕЗЬБОЙ ДЛЯ ВЫСОКОГО ДАВЛЕНИЯ С ЦАПФОЙ ,ВСТРАИВАЕМАЯ ДЛИНА 160MM МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 1 РТ-СОПРОТИВЛЕНИЕ В КЕРАМИЧЕСКОМ КОРПУСЕ |
0.83 |
4 - 6 недель (B) |
1 |
| 7MC1008-6DB1. |
ТЕРМОМЕТР СОПРОТИВЛЕНИЯ С РЕЗЬБОЙ ДЛЯ ВЫСОКОГО ДАВЛЕНИЯ С ЦАПФОЙ ,ВСТРАИВАЕМАЯ ДЛИНА 160MM МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 2 РТ-СОПРОТИВЛЕНИЯ В КЕРАМИЧЕСКОМ КОРПУСЕ |
0.86 |
6 - 8 недель (C) |
1 |
| 7MC1008-7DA1. |
ТЕРМОМЕТР СОПРОТИВЛЕНИЯ С РЕЗЬБОЙ ДЛЯ ВЫСОКОГО ДАВЛЕНИЯ С ЦАПФОЙ ,ВСТРАИВАЕМАЯ ДЛИНА 250MM МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 1 РТ-СОПРОТИВЛЕНИЕ В КЕРАМИЧЕСКОМ КОРПУСЕ |
0.93 |
4 - 6 недель (B) |
1 |
| 7MC1008-7DB1. |
ТЕРМОМЕТР СОПРОТИВЛЕНИЯ С РЕЗЬБОЙ ДЛЯ ВЫСОКОГО ДАВЛЕНИЯ С ЦАПФОЙ ,ВСТРАИВАЕМАЯ ДЛИНА 250MM МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 2 РТ-СОПРОТИВЛЕНИЯ В КЕРАМИЧЕСКОМ КОРПУСЕ |
0.94 |
6 - 8 недель (C) |
1 |
Заказные данные [PDF]
.
Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Ключові факти
- Диапазон температур: от -50 до +600 °C (от -58 до +1112 °F)
- Дополнительная нагрузка: до 50 бар (725.2 psi), зависит от материала, температуры, скорости протока, монтажной длины (подробности — DIN 43772)
- Конструкция по DIN 43765; защитная трубка формы 2G по DIN 43772, цилиндрическая, ∅ 11 мм, толщина стенки 2 мм
- Ввинчивающаяся цапфа G1; уплотнительное кольцо 33 x 39, форма C или D, DIN 7603
- Измерительная вставка сменная, со вставной трубкой ∅ 6 мм из нерж. стали; соединительный цоколь с прижимными пружинами
- Время перехода (VDI/VDE 3522): в воде v = 0.4 м/с — t0.5 = 32 сек, t0.9 = 96 сек; в воздухе v = 1 м/с — t0.5 = 2.2 мин, t0.9 = 6.8 мин
- Материал защитной трубки заказных позиций — 1.4571; RT-сопротивление в керамическом корпусе (1 или 2 шт.)
- Заказные №: 7MC1008-6DA1., 7MC1008-6DB1. (встраиваемая длина 160 мм), 7MC1008-7DA1., 7MC1008-7DB1. (250 мм); вес 0.83–0.94 кг
- Сроки поставки: 4–6 недель (B) для одинарных, 6–8 недель (C) для двойных вариантов
Питання та відповіді
- Какой диапазон температур у этого термометра сопротивления?
- От -50 до +600 °C (от -58 до +1112 °F).
- Какое давление выдерживает термометр?
- Дополнительная нагрузка — до 50 бар (725.2 psi); фактическое значение зависит от материала, температуры, скорости протока и монтажной длины (см. DIN 43772).
- По какому стандарту выполнена конструкция термометра?
- Конструкция — по DIN 43765, защитная трубка — формы 2G по DIN 43772 (∅ 11 мм, толщина стенки 2 мм), резьба цапфы G1.
- Можно ли заменить измерительную вставку?
- Да, вставка сменная, со вставной измерительной трубкой ∅ 6 мм из нержавеющей стали и соединительным цоколем с прижимными пружинами.
- Какие варианты исполнения доступны для заказа?
- Четыре позиции серии 7MC1008: встраиваемая длина 160 или 250 мм, материал защитной трубки 1.4571, одно или два RT-сопротивления в керамическом корпусе.
- Каковы сроки поставки термометров этой серии?
- Одинарные варианты (…DA1.) — 4–6 недель (B), двойные (…DB1.) — 6–8 недель (C).
