Датчики в судостроении и судоремонте

Страница раздела «Морские проекты и технологии» компании АВИГАН с подборкой датчиков и приборов КИПиА для судостроения и судоремонта: преобразователи давления IS-3 и A-10, манометрический термометр R73.160, гидрозаполненный манометр 213.53.100, трюмный поплавковый переключатель RLS-5000, реле давления PSM02 и электронное реле потока FSD-3. Приведены технические характеристики каждого прибора (диапазоны, выходные сигналы, материалы, присоединения, одобрения GL/LR/ATEX). Страница предназначена для судостроительных предприятий и судоремонтных организаций, подбирающих датчики для морских судов и барж.

Датчики в судостроении и судоремонте

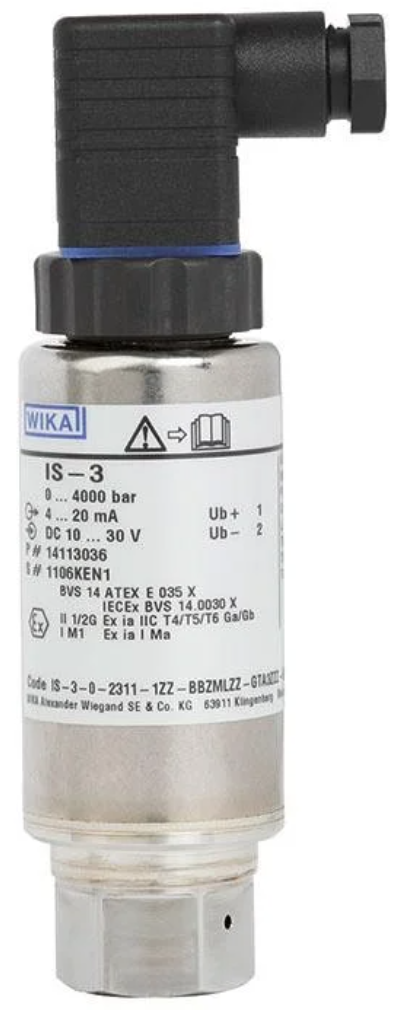

Преобразователь давления 0...160 мбар для применения в опасных зонах на морских судах, баржах в судостроении и судоремонте-Модель IS-3 с Фронтальной мембраной ; 4...20 мА, 2-проводный @ 10...30 В DC; Погрешность: 0,5% от диапазона G 1 B, внешняя мембрана с уплотнительным кольцом Уплотнение: Фтор-каучук (FPМ/FKМ) Материал смачиваемых частей: нержавеющая сталь и уплотнительное кольцо из FPМ/FKм Подстройка: без Круглый разъем M12x1 в соотв. с IEC 61076-2-101 4-pin Материал кабеля: без Длина кабеля: без UB=1, 0V=3 Допустимая температура измеряемой среды: -20...+150°C Одобрения: ATEX/IECEx II 1/2G Ex ia IIC T4/T5/T6 Ga/Gb, I M1 Ex ia I Ma Дополнительные сертификаты:

Сертификат Ллойда GL

Специальные особенности: без Протокол испытаний: без протокола испытаний Дополнительная информация для заказа: без Технические характеристики согласно типовому листу: PE 81.58

Преобразователь давления 0...200 мбар для применения в опасных зонах на судах, баржах- Модель IS-3 с Фронтальной мембраной 4...20 мА, 2-проводный @ 10...30 В DC; Погрешность: 0,5% от диапазона G 1 B, внешняя мембрана с уплотнительным кольцом Уплотнение: Фтор-каучук (FPМ/FKМ) Материал смачиваемых частей: нержавеющая сталь и уплотнительное кольцо из FPМ/FKм Подстройка: без Круглый разъем M12x1 в соотв. с IEC 61076-2-101 4-pin Материал кабеля: без Длина кабеля: без UB=1, 0V=3 Допустимая температура измеряемой среды: -20...+150°C Одобрения: ATEX/IECEx II 1/2G Ex ia IIC T4/T5/T6 Ga/Gb, I M1 Ex ia I Ma Дополнительные сертификаты: без Специальные особенности: без Протокол испытаний: без протокола испытаний Дополнительная информация для заказа: без Технические характеристики согласно типовому листу: PE 81.58

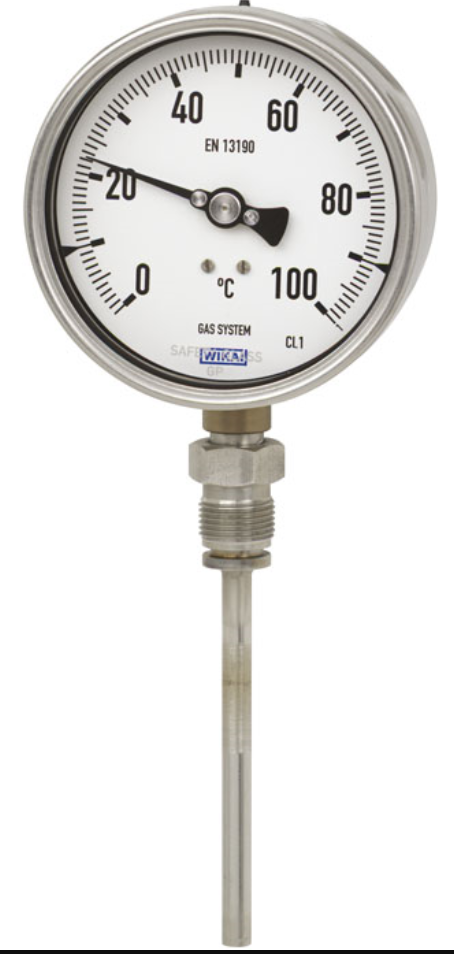

Термометр манометрический для применения в судоремонте и судостроении

R73.160-C1D-3TD-E0130-ZZZ-Z-Z серия из нерж. стали

Технические характеристики согласно типовому листу: TM 73.01 Корпус: нержавеющая сталь Материал штока: нержавеющая сталь Модель: R73.160, номинальный размер 160, шток расположен снизу Единица: °C Диапазон шкалы: 0 °C ... 120 °C Гидрозаполнение и демпфирование: Гидрозаполнение Тип присоединения: 3, накидная гайка Присоединение к процессу: G 1/2 внутренняя Диаметр штока: 10мм Погружная длина L1: 130 мм Класс точности: Класс 1 согласно EN 13190 Жидкость для заполнения корпуса: Силиконовое масло M50 Стекло: Многослойное безопасное стекло Положение присоединения: присоединение снизу

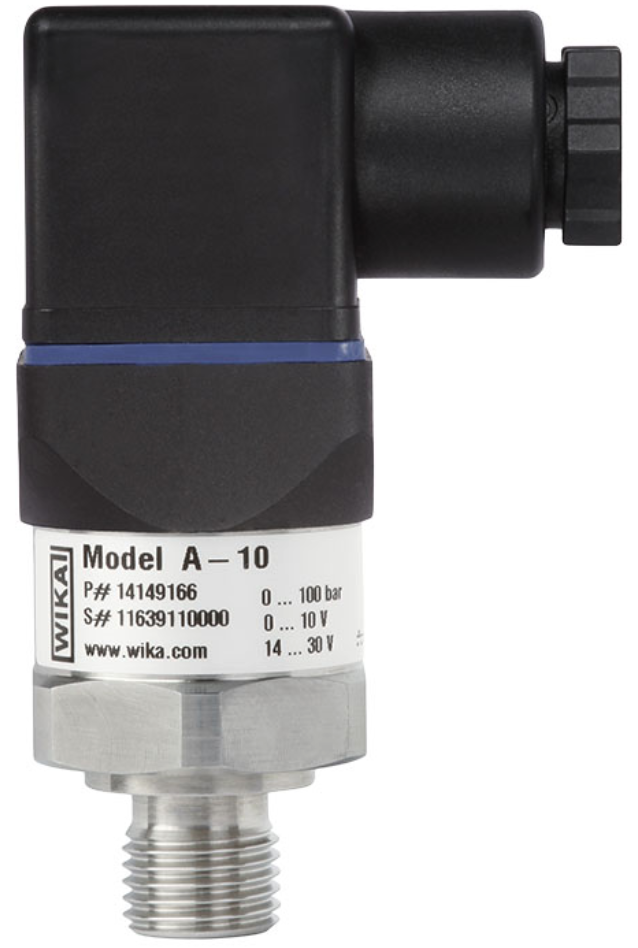

Датчик давления A-10-6-BG216-GDCZ-AA-AVZ-ZZ для применения в судостроении и судоремонте Технические характеристики согласно типовому листу: PE 81.60 Материал смачиваемых частей: 316L Корпус: 316L Нелинейность: 0.5% BFSL метод "наилучшей прямой" (ПГ 1,0 % ДИ) Единица измерения: бар Тип давления: избыточное Диапазон измерений: 0...0,16 бар Присоединение к процессу: G 1/2 B Уплотнение: медь Температурный диапазон среды: 0...+80 °C Выходной сигнал: 4...20 мA, 2-проводной Электропитание: 8...30 В DC Электрическое подключение: угловой разъем DIN EN 175301-803 A PG13,5 (GL) Логотип заказчика: WIKA стандарт Адрес заказчика: www.wika.com Наименование модели по спецификации заказчика: A-10 WIKA Тип упаковки: складная коробка одиночная Назначение клемм электрического подключения: UB=1, 0V=2 Модель: A-10 2.0

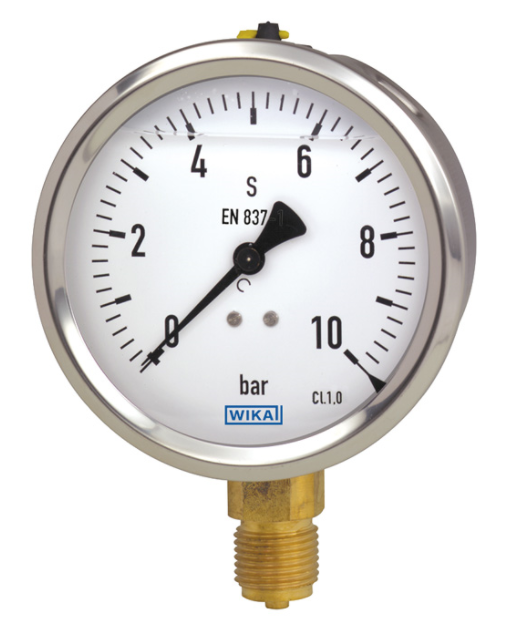

Манометр для применения в судостроении и судоремонте с трубкой Бурдона, гидрозаполнненый, Модель 213.53.100 Модель: 213.53-E Спецификация по типовому листу: PM 02.12 Измерительная система: медный сплав Корпус: нержавеющая сталь 1.4301 Корпус: Кольцо с буртиком (исполнение 53) Номинальный размер: 100 мм Диапазон измерения: 0...400 бар Присоединение к процессу: М20 x 1,5 Положение присоединения: радиальное Класс точности: класс 1.0 Гидрозаполнение корпуса: глицерин 99.7% Cтандарт: Международный (европейский стандарт)

Манометр глицериновый особенности ✅ Виброустойчивость и ударопрочность ✅ Особенно прочная конструкция ✅ Одобрены для применения в судостроительной промышленности ✅ Диапазон измерений до 0 ... 1000 бар

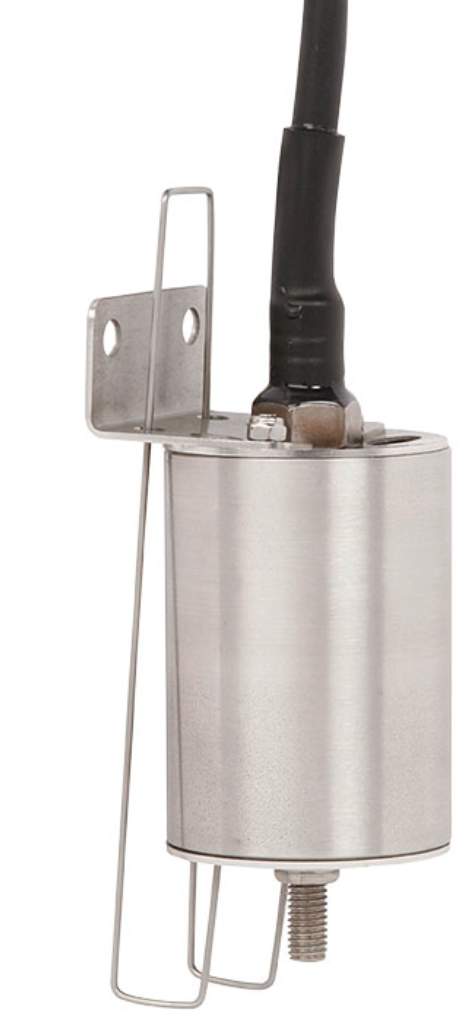

Поплавковый переключатель RLS-5000 для применения в судостроении в судоремонте (Поплавковий перемикач), 1SPDT, IP68, кабель 5 м, -40...80С, сертиф. GL,LR RLS-5000; 1 switching output (changeover / SPDT); 5 m Bilge float switch, For the shipbuilding industry Model RLS-5000 (model with approval: SR 6) Выходной сигнал: 1 switching output (changeover / SPDT) max. switching power: AC 230 V; 40 VA; 1 A / DC 230 V; 20 W; 0,5 A Электрическое присоединение: flying lead, IP 68 Длина кабеля: 5 m pin assignment el. connection: SP= bk/bn, bn/gy Test function : with Permissible temperature range medium: -40 … 80 °C Wetted parts: Stainless steel 1.4571, Polyolefin Approvals: GL,LR Спецификация по типовому листу: LM 50.08

Технические характеристики трюмного поплавкового переключателя RLS-5000 Коммутируемая мощность Нормально разомкнутый, нормально замкнутый: 230 В перем. тока; 100 ВА; 1 A 230 В пост. тока; 50 Вт; 0,5 A Перекидной контакт: 230 В перем. тока; 40 ВА; 1 A 230 В пост. тока; 20 Вт; 0,5 A Допустимая температура ■ Измеряемой среды ■ Окружающей среды ■ Хранения -40 ... +80 °C (-40 … +176 °F) -40 ... +80 °C (-40 … +176 °F) -40 ... +80 °C (-40 … +176 °F) Рабочее давление макс. 16 бар (232 ф/кв. дюйм) Плотность измеряемой среды ≥ 750 кг/м3

Реле тиску (Реле давления) для применения в судостроении и судоремонте PSM02 0.5...8 бар, макс. 60 бар, G 1/8 B (ISO228-1), NBR, тип контакту SPDT, нерж.сталь Механический переключатель давления модель PSM02 Спецификация согласно типовому листу: PV 34.82 Packaging instruction see: 14378446 Материал присоединения к процессу: нержавеющая сталь Материал корпуса: нержавеющая сталь Функция переключения: SPDT Присоединение к процессу WN02.062: G 1/8 B в соотв. с ISO228-1 Диафрагма / уплотнительный материал: NBR Электрический разъем: DIN EN 175301-803 с ответвительной коробкой для кабеля Сертификаты: без Настройка точки переключения: Настраиваемая точка переключения Коммутационная способность: в соответствии с типовым листом Ограничитель: без Единица измерения: бар Максимальное давление системы: 60 бар Диапазон настройки: 0.5 ... 8 бар

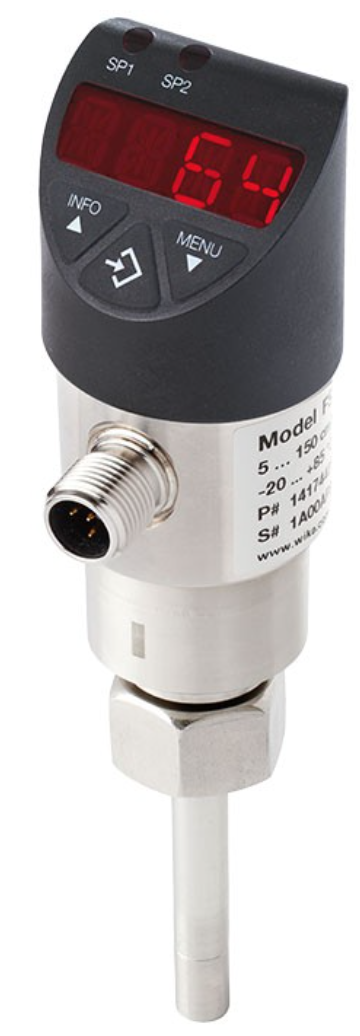

Реле протоку применения в судостроении и судоремонте FSD-3 1xPNP+1xPNP температура, G1/2 A, L-35mm, M12x1 4-контактний, cULus Электронное реле потока с дисплеем Модель FSD-3 Спецификация по типовому листу: FL 80.01 Выходной сигнал 1: 1х переключающий контакт - поток (PNP) Выходной сигнал 2: 1х переключающий контакт - температура (NPN) Диапазон измерения расхода: Стандарт Длина зонда: 35 мм Присоединение к процессу: G 1/2 A по DIN 3852-E Уплотнения: NBR Конфигурация переключателя уровня: Настройки производителя согласно инструкции Электропитание: 15...35 В DC Электрическое присоединение: круглый разъем M12x1 4-контактный Назначение клемм электрического подключения: UB=1, 0V=3, SP1=4, SP2=2 Допустимая температура среды: -20...+85°C Разрешения: cULus Протокол испытаний: без протокола испытаний Диапазон измерения температуры: -20 ... +85 °C

Оплата в гривне по межбанковскому курсу продажи EUR на момент оплаты.

Условия оплаты : согласно Договора .

Срок поставки : 5-7 рабочих недель после получения предоплаты.

Гарантийный срок : согласно техническому паспорту завода изготовителя, но не менее 12 месяцев со дня отгрузки.

С уверенностью во взаимовыгодном сотрудничестве, Директор ООО «АВИГАН» - Авраменко И.А.

Ключові факти

  • Преобразователь давления IS-3: диапазоны 0...160 мбар и 0...200 мбар, выход 4...20 мА, 2-проводный @ 10...30 В DC, погрешность 0,5% от диапазона, температура среды −20...+150 °C, одобрения ATEX/IECEx II 1/2G Ex ia IIC T4/T5/T6 Ga/Gb, сертификат Ллойда GL
  • Датчик давления A-10 WIKA: диапазон 0...0,16 бар, материал смачиваемых частей 316L, выход 4...20 мА, питание 8...30 В DC, температура среды 0...+80 °C, присоединение G 1/2 B
  • Манометрический термометр R73.160-C1D-3TD-E0130-ZZZ-Z-Z: диапазон шкалы 0 °C ... 120 °C, класс точности 1 по EN 13190, погружная длина L1 130 мм, корпус и шток из нержавеющей стали, гидрозаполнение силиконовым маслом M50
  • Манометр 213.53.100: диапазон измерения 0...400 бар, номинальный размер 100 мм, класс точности 1.0, гидрозаполнение глицерином 99.7%, присоединение М20 x 1,5 радиальное
  • Гидрозаполненные манометры виброустойчивы, ударопрочны, одобрены для судостроительной промышленности, диапазон до 0 ... 1000 бар
  • Поплавковый переключатель RLS-5000: 1 SPDT, IP68, кабель 5 м, температура −40 … +80 °C, смачиваемые части Stainless steel 1.4571 и Polyolefin, одобрения GL, LR; рабочее давление макс. 16 бар, плотность среды ≥ 750 кг/м³
  • Реле давления PSM02: диапазон настройки 0.5 ... 8 бар, максимальное давление системы 60 бар, присоединение G 1/8 B по ISO228-1, контакт SPDT, диафрагма NBR, корпус из нержавеющей стали
  • Реле потока FSD-3: выходы 1x PNP (поток) + 1x NPN (температура), длина зонда 35 мм, присоединение G 1/2 A по DIN 3852-E, питание 15...35 В DC, температура среды −20...+85 °C, разрешение cULus
  • Срок поставки: 5–7 рабочих недель после получения предоплаты
  • Гарантийный срок — согласно техническому паспорту завода-изготовителя, но не менее 12 месяцев со дня отгрузки; оплата в гривне по межбанковскому курсу продажи EUR на момент оплаты

Питання та відповіді

Какие преобразователи давления предлагаются для опасных зон на морских судах?
Модель IS-3 с фронтальной мембраной в исполнениях 0...160 мбар и 0...200 мбар, с выходом 4...20 мА, погрешностью 0,5% от диапазона и одобрениями ATEX/IECEx II 1/2G Ex ia IIC T4/T5/T6 Ga/Gb.
Какой поплавковый переключатель подходит для трюмов судов?
Трюмный поплавковый переключатель RLS-5000 с одним перекидным контактом SPDT, IP68, кабелем 5 м, температурой −40…+80 °C и одобрениями GL, LR.
Есть ли у манометров для судостроения защита от вибрации?
Да, предлагается гидрозаполненный манометр 213.53.100 (глицерин 99.7%), который виброустойчив и ударопрочен, одобрен для судостроительной промышленности, диапазон 0...400 бар.
Какой датчик давления WIKA представлен для судостроения?
A-10 (модель A-10 2.0) с диапазоном 0...0,16 бар, материалом смачиваемых частей 316L, выходом 4...20 мА и питанием 8...30 В DC.
Какой реле потока можно использовать для контроля расхода и температуры на судне?
Электронное реле потока FSD-3 с дисплеем: выход 1x PNP по потоку и 1x NPN по температуре, зонд 35 мм, присоединение G 1/2 A, питание 15...35 В DC, разрешение cULus.
Каковы условия поставки и гарантии?
Срок поставки 5–7 рабочих недель после предоплаты, оплата в гривне по межбанковскому курсу продажи EUR, гарантия — согласно паспорту завода-изготовителя, но не менее 12 месяцев со дня отгрузки.
