Указательная колонка судовая на цистерну сточных вод

Страница описывает судовой указатель уровня со смотровым стеклом (указательную колонку) модели LGG для цистерн сточных вод. Прибор обеспечивает непрерывную непосредственную индикацию уровня без источника питания и изготавливается под конкретную систему. Материал основан на типовом листе WIKA LM 33.01.

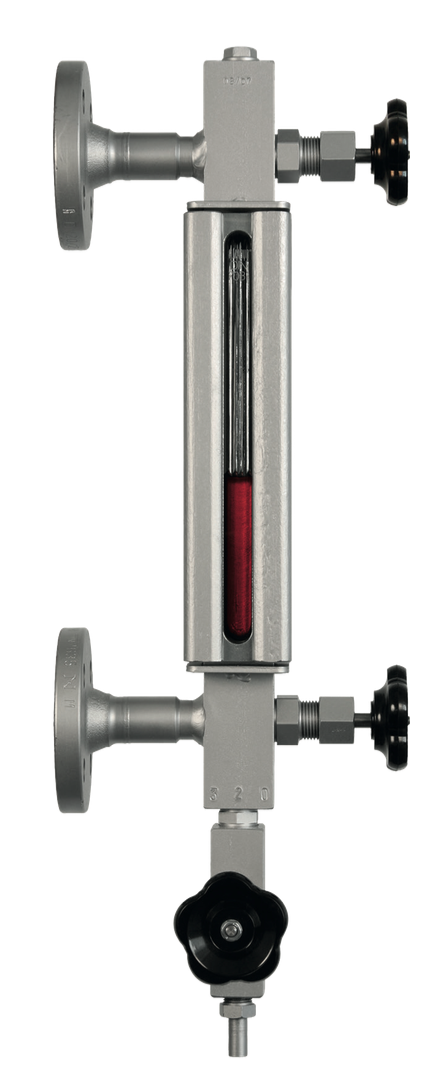

Указатель уровня со смотровым стеклом Модель LGG Применение ■ Непрерывная индикация уровня без использования источника питания ■ Непосредственная индикация уровня ■ Индивидуальная конструкция и коррозионная стойкость материалов обеспечивает возможность использования изделия в широком диапазоне применений ■ Химическая, нефтехимическая промышленность, добыча природного газа и нефти (на материке и шельфе), судостроение, машиностроение, энергетическое оборудование, электростанции ■ Нефть и газ, системы теплоснабжения и охлаждения, криогенные установки Особенности ■ Изготавливается в соответствии с требованиями конкретной системы и технологического процесса ■ Предельные значения рабочих условий:

Рабочая температура: -196 ... +374 °C 1)
Рабочее давление: от вакуума до 250 бар 1) ■ Большое разнообразие различных технологических присоединений и материалов ■ Дополнительно:подсветка ■ Дополнительно: обогрев и/или изоляция

Индивидуальные предельные значения. Для предельных значений, связанных с применением, необходимо учитывать совместное влияние температуры и давления! Описание Основным элементом указателя уровня со смотровым стеклом является корпус. В корпусе находится жидкостный канал (при необходимости канал подогрева), уплотнительные поверхности камер и смотровые стекла. Снаружи корпуса монтируются или уже встроены головки клапанов и технологические присоединения. Также возможна установка дренажного или вентиляционного клапанов. WIKA типовой лист LM 33.01 ∙ 01/2020 WIKA типовой лист LM 33.01 Стекла и/или слюдяные диски, а также уплотнения установлены, закреплены и уплотнены с помощью U-образных болтов и крышек или прижимных рамок. Используются боросиликатные стекла, соответствующие DIN 7081. Для работы с паром до температуры 243 °C используются стекла, до 300 °C - слюда. Могут использоваться другие среды с температурой до 300 °C, в отдельных случаях - до 374 °C. Слюда используется в специальных применениях. Принцип действия Отражающие стекла по DIN 7081 Падающий по направлению взгляда свет попадает в отражающие канавки плоскости смотрового стекла и преломляется в жидкости. В случае газа свет отражается. Таким образом, уровень заполнения виден как темная колонка, газообразная среда видна как серебристая колонка над темной. Отражающие стекла очень хорошо подходят для отображения уровня чистых жидкостей. Прозрачные стекла по DIN 7081 Если смотреть с обратной стороны, падающий свет проходит через оба смотровых стекла со средой между ними. Уровень заполнения будет отображаться либо напрямую из-за природы самой жидкости, либо в виде линии (мениска).

Ключові факти

Непрерывная индикация уровня без использования источника питания

Рабочая температура: -196 ... +374 °C (индивидуальные предельные значения)

Рабочее давление: от вакуума до 250 бар (индивидуальные предельные значения)

Используются боросиликатные стекла по DIN 7081

Для пара до температуры 243 °C используются стекла, до 300 °C — слюда; другие среды до 300 °C, в отдельных случаях до 374 °C

Дополнительно доступны подсветка, обогрев и/или изоляция

Возможна установка дренажного или вентиляционного клапанов

Отражающие стекла подходят для отображения уровня чистых жидкостей; прозрачные показывают уровень напрямую или в виде мениска

Питання та відповіді

Как работает указательная колонка с отражающими стеклами?

Свет преломляется в жидкости, а в газе отражается — уровень виден как тёмная колонка, газообразная среда как серебристая колонка над ней. Отражающие стекла хорошо подходят для чистых жидкостей.

Чем отличаются прозрачные стекла от отражающих?

С прозрачными стеклами свет проходит через оба смотровых стекла со средой между ними, и уровень отображается напрямую из-за природы жидкости либо в виде линии (мениска).

В каких условиях может работать указатель уровня LGG?

Рабочая температура от -196 до +374 °C, рабочее давление от вакуума до 250 бар. Это индивидуальные предельные значения — нужно учитывать совместное влияние температуры и давления.

Какие стекла применяются при высоких температурах?

Для пара до 243 °C используются боросиликатные стекла по DIN 7081, до 300 °C — слюда; другие среды допускаются до 300 °C, в отдельных случаях до 374 °C.

Какие дополнительные опции есть у колонки LGG?

Подсветка, обогрев и/или изоляция, а также возможность установки дренажного или вентиляционного клапанов.
