Системы дистанционного мониторинга для судов, буксирах, баржах Системы дистанционного мониторинга (через интернет), которые работают с 2019 года на буксирах разных заказчиков.
Во вложениях сегодняшние реальные скриншоты системы визуализации буксира
проекта POSS121 Козацький
Графики запаса топлива и воды на судне
- На борту каждого буксира находится специальный виброустойчивый
компьютер ASEM BM2200 с непрерывно работающим ПО для визуализации и
архивирования. Такая концепция позволяет не обращать внимания на
периодически прерывающийся в море интернет и собирает данные без сбоев.
Береговой пользователь, при наличии интернета подключается к системе через
пароль и видит все накопленные ранее данные.

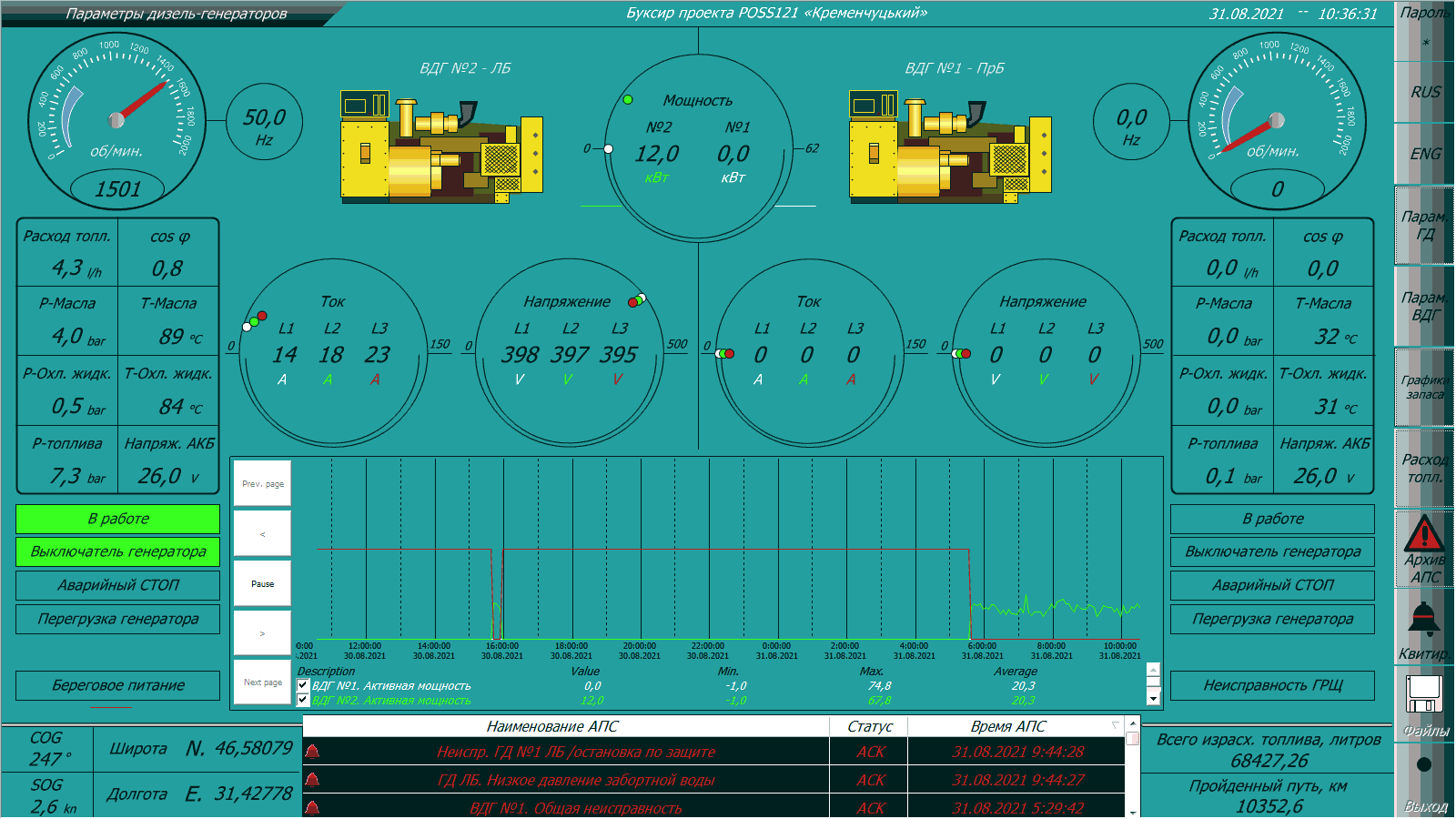

- Страница 1 показывает в реальном времени и в виде архивных графиков
основные параметры главных двигателей Volvo-Penta. Графики имеют глубину
сохранения до нескольких месяцев, по желанию Заказчика срок хранения графиков может быть ограничен только объемом накопителя :-). Оператор на судне или на берегу может
нажать кнопку Pause и просматривать графики подробно и из архива.
параметры дизель генератора судна 3. Страница 2 показывает аналогичным образом параметры дизель-генераторов
Volvo-Penta.

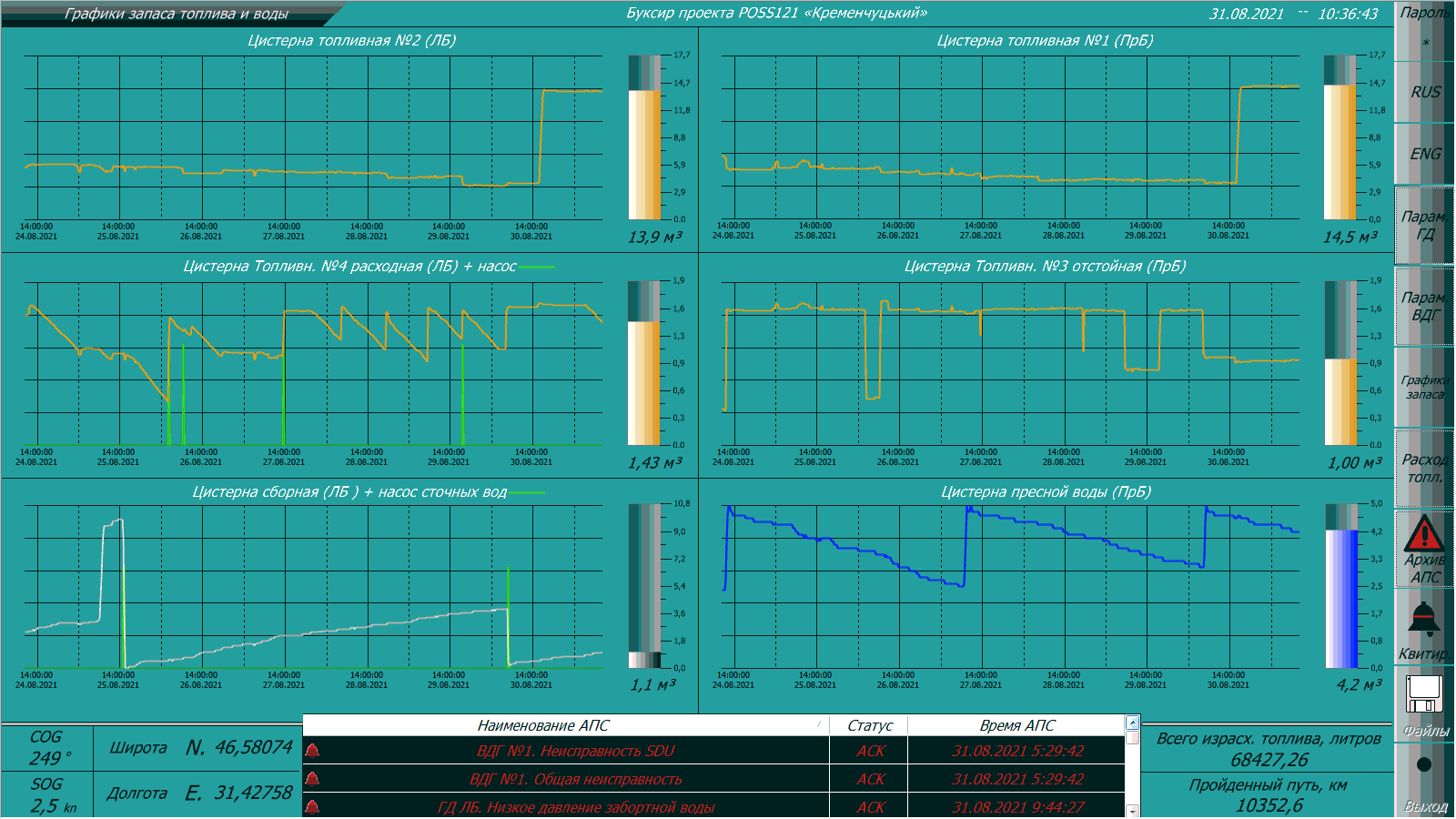

- Страница 3 показывает в виде недельных графиков расходование и
пополнение судовых цистерн с топливом и водой.

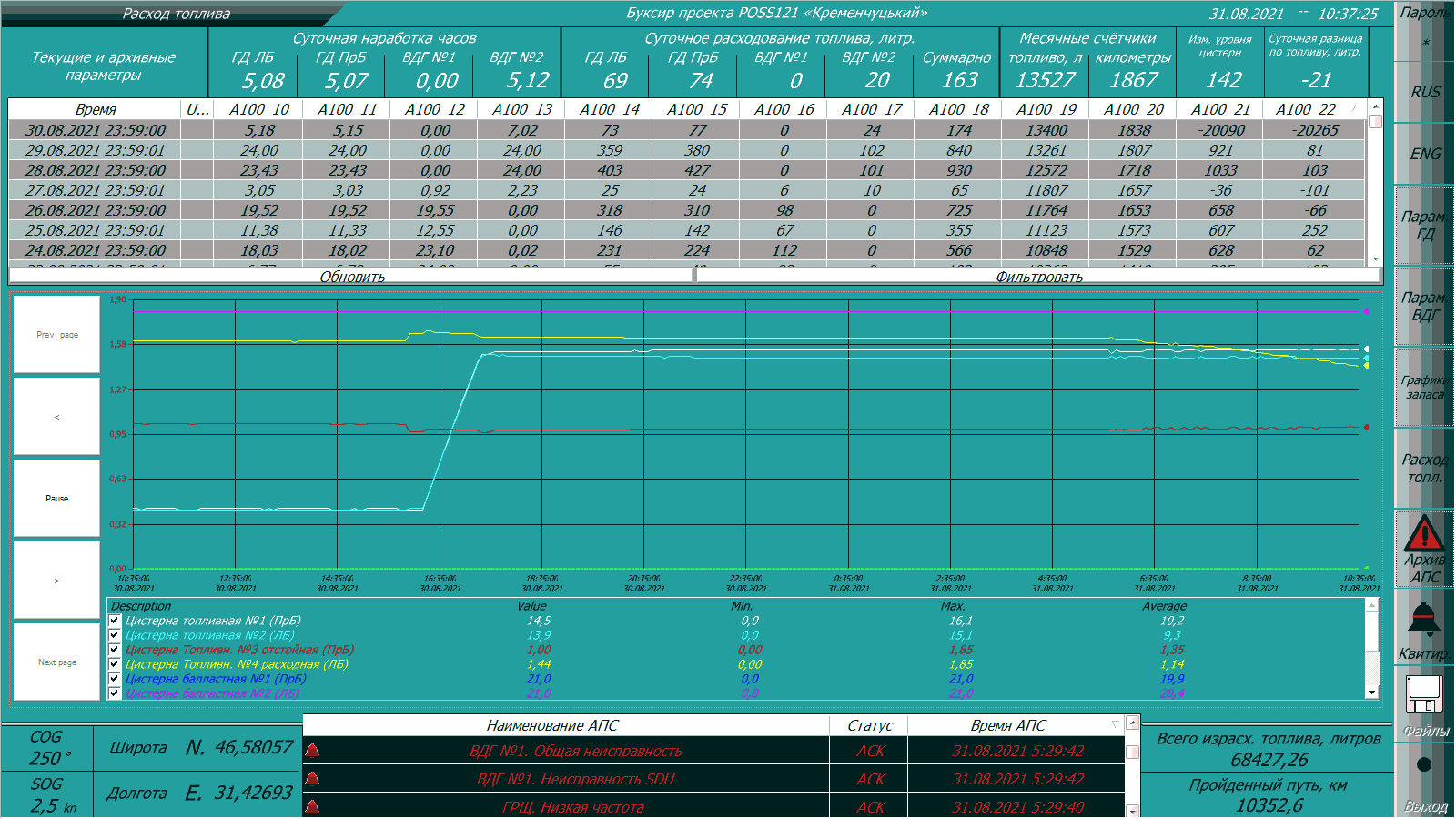

- Страница 4 показывает в виде очень подробного суточного графика
расходование и пополнение судовых цистерн с топливом и водой. Есть
возможность нажать кнопку Pause и просматривать графики подробно в
прошлом. В верхней части страницы таблица с автоматическими суточными
отчётами по наработке часов дизельных двигателей, израсходованному топливу
и сверка с уровнем в цистернах.
Страница 5 показывает существующие на судне активные неисправности.
Каждая такая система является индивидуальной, разработанной и
согласованной с конечным Заказчиком.
- Для получения текущих данных система мониторинга может использовать или
показания существующих на судне систем автоматики и АПС, или оборудоваться
собственными датчиками.

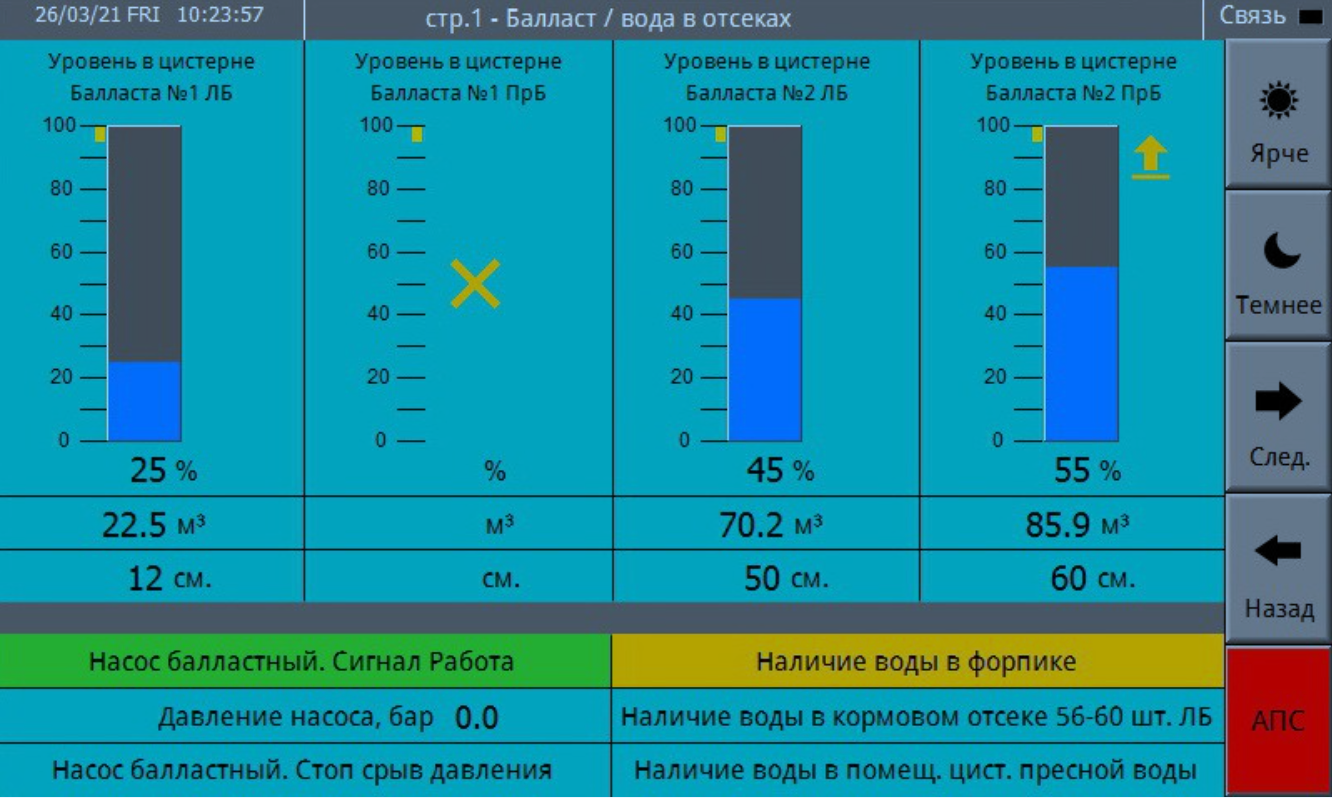

Вся текущая информация по уровням в цистернах балласта, работе балластного насоса и о наличии воды в сточных колодцах показана на странице визуализации 1 (см. ниже):
– в верхней части слева отображается текущая дата и время; – в верхней части по центу отображается название страницы визуализации; – в верхней части справа мигающий зелёный светодиод «Связь» указывает на наличие связи с контроллером 1А00; – В центральной части страницы визуализации расположены индикаторы уровня в цистернах балласта в %, кубометрах и сантиметрах; – Зелёный цвет табло — механизм (насос) включен (см. на примере); – Жёлтый цвет табло — неисправность, не требующая немедленного устранения или неисправность аналогового датчика давления, уровня; – Красный цвет табло — неисправность, требующая немедленного устранения; – Справа вверху расположены виртуальные кнопки регулировки яркости дисплея; – Справа по центру расположены виртуальные кнопки перелистывания страниц визуализации; – Справа внизу расположена виртуальная кнопка немедленного перехода на табличную страницу с существующими (активными) сигналами АПС. На кнопке расположен мигающий красный индикатор поступления нового сигнала АПС (см. на примере); – Слева от столбчатых индикаторов уровней в цистернах, показаны цветными столбиками уставки аварийной сигнализации (уровни АПС); – При появлении сигнала АПС по любой цистерне (ВУ, НУ), справа от столбчатого индикатора цистерны появится соотв. Аварийный символ (см. на примере вверху справа); – При неисправности аналогового датчика уровня, на соответствующем изображении цистерны появится жёлтый крестик (см. на примере);

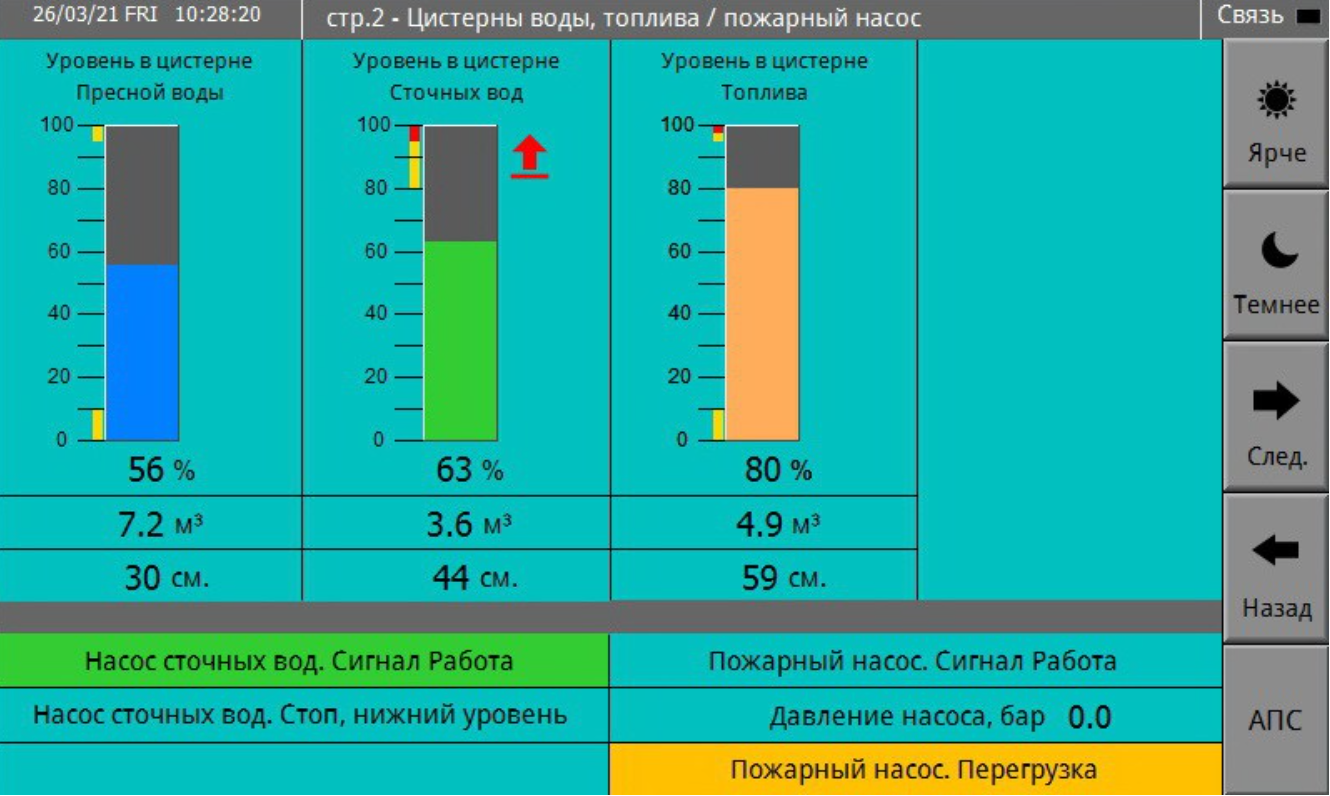

Вся текущая информация по уровням в цистернах воды и топлива, работе насоса сточных вод и пожарного насоса показана на странице визуализации 2 (см. ниже):
– в верхней части слева отображается текущая дата и время;
– в верхней части по центу отображается название страницы визуализации;
– в верхней части справа мигающий зелёный светодиод «Связь» указывает на
наличие связи с контроллером 1А00;
– В центральной части страницы визуализации расположены индикаторы уровня в
цистернах в %, кубометрах и сантиметрах;
– Зелёный цвет табло — механизм (насос) включен (см. на примере);
– Жёлтый цвет табло — неисправность, не требующая немедленного
устранения или неисправность аналогового датчика давления, уровня;
– Красный цвет табло — неисправность, требующая немедленного устранения;
– Справа вверху расположены виртуальные кнопки регулировки яркости дисплея;
– Справа по центру расположены виртуальные кнопки перелистывания страниц
визуализации;
– Справа внизу расположена виртуальная кнопка немедленного перехода на
табличную страницу с существующими (активными) сигналами АПС. На кнопке расположен мигающий красный индикатор поступления нового сигнала АПС (см. на примере);
– Слева от столбчатых индикаторов уровней в цистернах, показаны цветными столбиками уставки аварийной сигнализации (уровни АПС);
– При появлении сигнала АПС по любой цистерне (ВУ, НУ), справа от столбчатого индикатора цистерны появится соотв. Аварийный символ (см. на примере);
– При неисправности аналогового датчика уровня, на соответствующем изображении цистерны появится жёлтый крестик;
