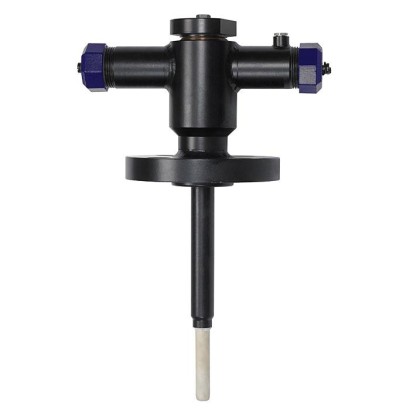

Термопара із сапфіровим дизайном
Опис
Ця високотемпературна термопара з газонепроникною захисною трубкою із сапфіру була спеціально розроблена для застосування в газифікаційних реакторах. Завдяки монокристалічній структурі сапфір захищає благородний метал термопари від отруйних токсичних середовищ у агресивній атмосфері газифікаційного реактора.
Це рішення успішно застосовується в різних реакторах по всьому світу з 1997 року під позначенням моделі T-FZV. Герметично запаяні, герметичні з’єднання між сапфіром і металевою захисною трубкою, а також багатократна система ущільнення в корпусі з’єднання запобігають виходу токсичних газів із реактора.
Для подальших допусків див. сторінку 4
Особливості
- Тричі довший термін служби порівняно з чисто керамічними захисними чохлами завдяки монокристалічній структурі сапфірового сенсора
- Висока безпека процесів з процесами до 1,700 °C [3,092 °F] і 65 бар [943 psi]
- Скорочення непланових простоїв
- Підвищена безпека завдяки подвійній системі ущільнення проти витоку токсичних середовищ
- Економія коштів за рахунок відмови від системи продувки та ремонтопридатності датчика
Питання та відповіді
Який максимальний діапазон вимірювання цієї термопари?
Залежно від виконання доступні діапазони 0 … +1 600 °C або 0 … +1 700 °C. Тиск процесу може сягати 65 bar.
Які типи термопар використовуються?
Використовуються термопари благородних металів типу S, типу R та типу B з класами допуску 1 або 2 за IEC 60584-1:2013.
Як термопара приєднується до процесу?
Передбачені фланцеві з'єднання за ASME B16.5 та EN 1092-1 (DN40 … DN100), а також виконання Form B1, Form B2, Form E і Form C.
Чому обрано саме сапфірову захисну трубку?
Монокристалічна структура сапфіру забезпечує газонепроникність і подовжує термін служби в 3 рази порівняно з суто керамічними трубками. Це також дозволяє відмовитись від системи продування.
Як забезпечується захист від витоку токсичних середовищ?
Герметично запаяне з'єднання між сапфіром і металевою захисною трубкою та подвійна система ущільнення в корпусі з'єднання запобігають виходу токсичних газів із реактора.
Який вибухозахист має модель TC84?
Модель має сертифікацію ATEX, IECEx, EAC, CCC та ECAS у виконанні Ex ec IIC T1…T6 для зони 2 (Gc/Gb).
Для яких температур навколишнього середовища розрахований прилад?
Допустима температура навколишнього середовища становить −40 … +195 °C, ступінь захисту корпусу — IP65.
Чим TC84 відрізняється від звичайних високотемпературних термопар?
TC84 поєднує сапфірову захисну трубку із запобіжною камерою, що дає потрійний ресурс служби, подвійне ущільнення проти токсичних середовищ і ремонтопридатність датчика.
| Модель | TC84 |
| Сімейство | TC |
| Підтип | High-temperature thermocouple with sapphire protection tube |
| Діапазон температури | +0…+1600 °C · +0…+1700 °C |
| Клас точності | Per IEC 60584-1:2013 |
| Технологічне приєднання | ASME B16.5EN 1092-1ASME 1.5 ... 4"EN 1092-1 DN40 ... DN100RFLTSTForm B1Form B2Form EForm CFlange |
| Темп. процесу | +0…+1700 °C |
| Матеріал зонда | Sapphire, Ceramic C799, Ceramic C610 |
| Матеріал захисної гільзи | Sapphire, Ceramic, 1.4541, 1.5415, 1.7335, 1.7380, F11, F22, SS321, Ceramic C799, Ceramic C610 |
| Темп. навколишнього середовища | −40…+195 °C |
| Ступінь захисту IP | IP65 |
| Сертифікати | RoHSCEEMC EN 61326EACREACH |
| Вибухозахист | ATEX Ex ec IIC T1...T6 Gc XIECEx Ex ec IIC T1...T6 GcEAC Ex ec IIC T1...T6 GcCCC Ex ec IIC T1...T6 GcECAS Ex ec IIC T1...T6 Gb XATEX directive Hazardous areas - Ex e Zone 2 gas II 3G Ex ec IIC T1 ...T6 Gc XIECEx (option) Hazardous areas - Ex e Zone 2 gas Ex ec IIC T1 ...T6 GcEAC Hazardous areas - Ex e Zone 2 gas Ex ec IIC T1 ...T6 GcCCC Hazardous areas - Ex e Zone 2 gas Ex ec IIC T1 ...T6 GcECAS Hazardous areas - Ex e Zone 2 gas Ex ec IIC T1 ...T6 Gb XII 3G Ex ec IIC T1 ...T6 Gc XIECEx (option)Ex e Zone 2 gas |
| Тип сенсора | Type S, Type R, Type B |
| Клас сенсора | 1, 2 |
| Довжина зонда | 1200 mm |
| Діаметр зонда | 8 mm |
| Захисна гільза | Так |
| Форма захисної гільзи | fabricated |
| Мови datasheet | EN, DE |
| Operating temperature | |
|---|---|
| Type S | Max. 1,600 °C [2,912 °F] |
| Type R | Max. 1,600 °C [2,912 °F] |
| Type B | Max. 1,700 °C [3,092 °F] |
| Ambient temperature range | |
| T1 ...T6 | -40 ...+80 °C [-40 ...+176 °F] |
| T1 ...T3 | -40 ...+195 °C [-40 ...+383 °F] |
| Storage temperature range | -40 ...+200 °C [-40 ...+392 °F] |
| Pressure limitation | to 65 bar [943 psi] |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity EMCdirective EN 61326 emission (group 1, class B) and immunity (industrial environments) | European Union |
| Description | Logo | Region | |
|---|---|---|---|
| EU declaration of conformity | European Union | ||
| ATEX directive Hazardous areas - Ex e Zone 2 gas II 3G Ex ec IIC T1 ...T6 Gc X | |||
| IECEx (option) Hazardous areas - Ex e Zone 2 gas Ex ec IIC T1 ...T6 Gc | International | ||
| - | PAC Ukraine Metrology, measurement technology | Ukraine | |
| EAC Hazardous areas - Ex e Zone 2 gas Ex ec IIC T1 ...T6 Gc | Eurasian Economic Com - munity | ||
| CCC Hazardous areas - Ex e Zone 2 gas Ex ec IIC T1 ...T6 Gc | China | ||
| - | ECAS Hazardous areas - Ex e Zone 2 gas Ex ec IIC T1 ...T6 Gb X | United Arab Emirates |
| Certificates | ■ 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, material proof, indication accuracy) ■ 3.1 inspection certificate per EN 10204 (e.g. material proof for wetted metal parts, indication accuracy, calibration certificate) |
|---|---|
| Calibration | ■ Factory calibration certificate ■ DAkkS calibration certificate (traceable and accredited in accordance with ISO/IEC 17025) |
| Recommended calibration interval | 1 year (dependent on conditions of use) |
