Тензо/компресійний датчик сили
Опис
Тензо-/компресійні датчики сили придатні для статичних і динамічних вимірювальних задач у безпосередньому потоці прикладеної сили. Вони призначені для визначення сил розтягу та стиску в різних сферах застосування.
Датчики сили цієї серії застосовуються в техніці зважування, а також у численних промислових застосуваннях, де ключову роль відіграють висока точність, простий монтаж із введенням сили через два внутрішні різьбові отвори, а також доступна ціна.

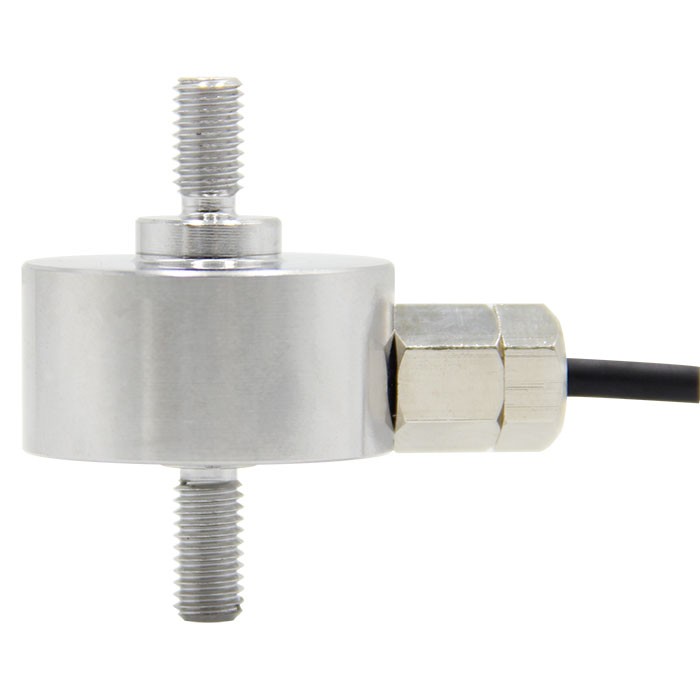

Тензо-/компресійний датчик сили, модель F2812
Особливості
- Діапазони вимірювання 0 ... 50 N до 0 ... 1,000 N
- Надкомпактна конструкція
- Корозійностійке виконання з нержавіючої сталі
- Захист IP65
Питання та відповіді
Які діапазони вимірювання доступні для F2812?
Доступні вісім стандартних діапазонів: 0 ... 50 Н, 0 ... 100 Н, 0 ... 150 Н, 0 ... 200 Н, 0 ... 300 Н, 0 ... 500 Н, 0 ... 600 Н та 0 ... 1 000 Н.
Наскільки точний цей датчик сили?
Клас точності становить ±0,5 % Fnom.
Як підключається механічне навантаження?
Датчик працює на розтяг і стиск, сила вводиться через два внутрішні різьбові отвори.
З яких матеріалів виготовлений датчик і який ступінь захисту він має?
Корпус виконаний з корозієстійкої нержавіючої сталі, ступінь захисту — IP65.
У якому температурному діапазоні можна експлуатувати F2812?
Температура навколишнього середовища — від -20 до +80 °C, температура робочого середовища — від -10 до +40 °C.
Чи має модель F2812 вибухозахист або рівень безпечності SIL?
Ні, у поданих даних вибухозахист не вказано, а рівень SIL не визначено. Сертифікація включає CE, RoHS, EAC (опційно) та декларацію відповідності ЄС.
Чим відрізняється F2812 від сусідніх моделей серії?
F2812 — це тензо-/компресійний датчик сили для статичних і динамічних задач у прямому потоці сили, з акцентом на надкомпактній конструкції, нержавіючому виконанні та доступній ціні; конкретні відмінності від інших моделей у наданих даних не описані.
Що входить до комплекту поставки щодо кабеля?
Поставляється інтегрований кабель довжиною 3,0 м; вихідний сигнал — 2,0 ±0,2 мВ/В.
| Модель | F2812 |
| Підтип | Tension/compression force transducer |
| Діапазон сили | 0…50 N · 0…100 N · 0…150 N · 0…200 N · 0…300 N · 0…500 N · 0…600 N · 0…1000 N |
| Клас точності | ±0.5 % Fnom |
| Темп. процесу | −10…+40 °C |
| Спосіб монтажу | Tension, compression |
| Вихідний сигнал | 2.0 ±0.2 mV/V |
| Матеріал тензодатчика | Stainless steel |
| Темп. навколишнього середовища | −20…+80 °C |
| Ступінь захисту IP | IP65 |
| Вага | 0.1 kg |
| Сертифікати | CERoHSEACEU declaration of conformityEMC directiveRoHS directiveEAC (option) |
| Захист від перевантаження | 120 % |
| Довжина кабелю | 3 m |
| Мови datasheet | EN |
| Model F2812 | |
|---|---|
| Rated force F nom N | 50 / 100 / 150 / 200 / 300 / 500 / 600 / 1,000 |
| Relative linearity error din lin 1) | ±0.5%F nom |
| Relative reversibility error v | ±0.5%F nom |
| Relative repeatability error in unchanged mounting position b rg | ±0.25%F nom |
| Relative deviation of zero signal d S,0 | ±2%F nom |
| Temperature effect on zero signalTK 0 | ≤ ±0.2 %/ 10 K |
| Temperature effect on characteristic value TK C | ≤ ±0.2 %/ 10 K |
| Force limit F L | 120%F nom |
| Breaking force F B | 200%F nom |
| Material of the measuring body | Stainless steel |
| Rated temperature range B T, nom | -10 ...+40 °C |
| Operating temperature range B T, G | -20 ...+80 °C |
| Input resistance R e | 700 ±30Ω |
| Output resistance R a | 700 ±5Ω |
| Insulation resistance R is | ≥ 5,000 MΩ/DC 100V |
| Output signal (rated characteristic value) C nom | 2.0 ±0.2 mV/V |
| Electrical connection | Measuring cable ∅3x3,000mm |
| Voltage supply | |
| Standard | DC 5 ...10V |
| Option | DC 12 …28Vintegrated or cable amplifier 0 (4) ...20mA DC 0 ...10V DC 0 ...5V |
| Ingress protection (per IEC/EN 60529) | IP65 |
| Weight in kg | 0.1 |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity | European Union | |
| EMCdirective | ||
| RoHS directive | ||
| EAC (option) | Eurasian Economic Community | |
| EMCdirective |
| Rated force in N | M |
|---|---|
| 5 / 100 / 150 / 200 / 300 / 500 | M5 |
| 600 / 1,000 | M6 |
| Excitation voltage (+) | Red |
|---|---|
| Excitation voltage (-) | Black |
| Signal (+) | Green |
| Signal (-) | White |
| Shield | Shield |
