GCS-1

Під замов.

WIKA · Вимірювання тиску · Сімейство GCS

Шкала для балона з газом

Name: Шкала для балона з газом
Brand: WIKA

Шкала для балона з газом для вимірювання рівня рідких газів у газових шафах і системах газорозподілу, системах подачі хімічних речовин, а також для промислового зважування з високою межею перевантаження та захистом IP65.

Вихід

4-20mA · 0-5V

Точність

0.1 % FS

Захист

IP65

RoHSChina RoHSEMCEU declaration of conformityCEII 3G Ex nA IIC T4/T5 Gc XEx nA IIC T4/T5 Gc

Ціна

За запитом

Залежить від конфігурації

Замовити прорахунок

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Опис

Шкала для газових балонів моделі GCS-1 розроблена для використання в приміщенні та на відкритому повітрі в газових шафах або газових контейнерах.

Завдяки високому ступеню захисту від проникнення IP65 немає застережень щодо застосування шкали для газових балонів для балонів із сильним конденсатоутворенням.

Міцна та компактна конструкція забезпечує високу точність і стабільність температури, відповідаючи вимогам напівпровідникової промисловості.

Шкала для газових балонів моделі GCS-1 відповідає найвищим вимогам щодо перевантаження та ЕМС, щоб забезпечити безпечну, безпомилкову та точну роботу.

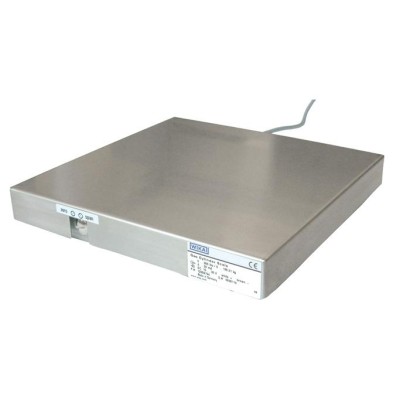

Шкала для газових балонів модель GCS-1

Особливості

Високий захист від перевантаження до 400 %
Точність 0,1 % FS
Відповідає найвищим вимогам ЕМС
Діапазони вимірювання 0 ... 27.22 кг до 0 ... 136.08 кг [0 ... 60 lbs до 0 ... 300 lbs]
Високий ступінь захисту IP65 для зовнішнього застосування та процесів з високою конденсацією

Питання та відповіді

Які діапазони вимірювання підтримує шкала GCS-1?

Шкала доступна з діапазонами від 0 … 27,22 кг до 0 … 136,08 кг [0 … 60 lbs до 0 … 300 lbs].

Яка точність вимірювання?

Точність становить 0,1 % FS за стандартом IEC 61298-2.

Чи можна використовувати шкалу на відкритому повітрі?

Так, завдяки ступеню захисту IP65 шкалу можна застосовувати на відкритому повітрі та в процесах із сильним конденсатоутворенням.

Які вихідні сигнали підтримуються?

Шкала має вихідні сигнали 4 … 20 mA, 0 … 5 V та 0 … 10 V, живлення — DC 14 … 30 V, електричне з'єднання — кабельний вивід.

Який вибухозахист має модель GCS-1?

Модель має маркування II 3G Ex nA IIC T4/T5 Gc X, що дозволяє застосування у відповідних зонах.

Які температурні межі експлуатації?

Температура навколишнього середовища: -20 … +50 °C, температура середовища: -20 … +60 °C.

Який захист від перевантаження?

Шкала витримує перевантаження до 400 %, що забезпечує безпечну та безпомилкову роботу.

З яких матеріалів виготовлено корпус і деталі, що контактують із середовищем?

Корпус — з нержавіючої сталі; деталі, що контактують із середовищем, — з алюмінію та нержавіючої сталі.

Ідентифікація

Модель	GCS-1
Сімейство	GCS
Підтип	Gas cylinder scale

Точність вимірювання

Клас точності	0.1 % FS
Стандарт точності	IEC 61298-2

Процесні умови

Темп. процесу

−20…+60 °C

Електричні характеристики

Вихідний сигнал	4-20mA · 0-5V · 0-10V · DC0...5V · DC0...10V
Живлення	DC 14 ... 30 V
Електр. приєднання	Cable outlet

Матеріали

Матеріал корпусу	Stainless steel
Матеріал змочуваних частин	Aluminium, Stainless steel

Умови експлуатації

Темп. навколишнього середовища	−20…+50 °C
Ступінь захисту IP	IP65
Вага	6 kg

Сертифікати та схвалення

Сертифікати	RoHSChina RoHSEMCEU declaration of conformityCE
Вибухозахист	II 3G Ex nA IIC T4/T5 Gc XEx nA IIC T4/T5 Gc

Додаткові характеристики

Мови datasheet

Таблиці з даташита

Accuracy specifications

Non-linearity per BFSL per IEC 61298-2	≤ 0.05 %of span
Accuracy	→ See 'Max. measured error per IEC 61298-2'
Max. measured error of the analogue signal per IEC 61298-2	≤ 0.1 %of span
Adjustability
Zero point	±5 %through built-in potentiometer
Span	±5 %through built-in potentiometer
Mean temperature coefficient between -20 ... +50 °C [-4 ... +122 °F]
Zero point	≤ ±0.1 %of span / 10 K
Span	≤ ±0.1 %of span / 10 K
Long-term stability (per month)	≤ 0.04 %of span (at reference condition)
Reference conditions	Per IEC 61298-1

0 ... 27.22	0 ... 45.36
0 ... 136.08

Further details on: Measuring range

Overload limit
Measuring range 0 ... 27.22 kg [0 ... 60 lbs]	4 times
Measuring range 0 ... 45.36 kg [0 ... 100 lbs]	3 times
Measuring range 0 ... 136.08 kg [0 ... 300 lbs]	2.5 times

Output signal

Signal type
Model GCS-1-A (2-wire)	4 ...20mA
Model GCS-1-G (4-wire)	DC 0 ...5V
Model GCS-1-F (4-wire)	DC 0 ...10V
Load in Ω
Model GCS-1-A	≤ (supply voltage - 10 V) / 0.02 A
Model GCS-1-G	> 5 kΩ
Model GCS-1-F	> 10 kΩ
Voltage supply
Supply voltage	DC 14 ...30V
Max. output current	≤ 35mA

Переглянути всі (16)

lbs

0 ... 60	0 ... 100
0 ... 300

Electrical connection

Connection type	Cable outlet
Cable length	6 m[20 ft]
Short-circuit resistance	S+ vs. U-
Reverse polarity protection	U+ vs. U-
Insulation voltage	DC 500V

Pin assignment (2-wire)

U+ / S+	Brown (BN)
U- / S-	Black (BK)

Pin assignment (4-wire)

U+	Red (RD)
S+	Orange (OG)
U-	Black (BK)
S-	Brown (BN)

Material

Sensor	Aluminium
Case	Stainless steel
Base plate	Stainless steel

Operating conditions

Operating temperature range	-20 ...+50 °C [-4 ...+122 °F]
Ambient temperature range
T4	-20 ...+50 °C [-4 ...+122 °F]
T5	-20 ...+40 °C [-4 ...+104 °F]
Storage temperature range	-20 ...+60 °C [-4 ...+140 °F]
Free fall	Resistant to impact of 90 kg from a height of 10 cm
Ingress protection (IP code) per IEC 60529, industrial quality	IP65

Logo	Description	Country
	EU declaration of conformity	European Union

Logo	Description	Country
	EU declaration of conformity ATEX directive	European Union
	- Ex n Zone 2 gas [II 3G Ex nA IIC T4/T5 Gc X] IECEx	International

Logo	Description
-	China RoHS directive

Safety-related characteristic values (Ex)

Ex marking	Without Ex approval
(ATEX) II 3G Ex nA IIC T4/T5 Gc X (IECEx) BVS 16.0001X Ex nA IIC T4/T5 Gc
Safety-related maximum values 1)
Supply voltage	Model GCS-1-A (4 ... 20 mA)	DC 14 ...24V
Model GCS-1-G (DC 0 ... 5 V)	DC 14 ...24V
Model GCS-1-F (DC 0 ... 10 V)	DC 14 ...24V
Power limitation P i	Model GCS-1-A (4 ... 20 mA)	1W
Model GCS-1-G (DC 0 ... 5 V)	1W
Model GCS-1-F (DC 0 ... 10 V)	1W

Designation		Order number
Without Ex approval
Measuring range 0 ... 27.22 kg [0 ... 60 lbs]	Model GCS-1-A (4 ... 20 mA)	14196214
Model GCS-1-G (DC 0 ... 5 V)	14196221
Model GCS-1-F (DC 0 ... 10 V)	14196228
Measuring range 0 ... 45.36 kg [0 ... 100 lbs]	Model GCS-1-A (4 ... 20 mA)	14196215
Model GCS-1-G (DC 0 ... 5 V)	14196223
Model GCS-1-F (DC 0 ... 10 V)	14196229
Measuring range 0 ... 136.08 kg [0 ... 300 lbs]	Model GCS-1-A (4 ... 20 mA)	14196216
Model GCS-1-G (DC 0 ... 5 V)	14196224
Model GCS-1-F (DC 0 ... 10 V)	14196230
IECEx Ex nA IIC T4/T5 Gc ATEX II 3G Ex nA IIC T4/T5 Gc X
Measuring range 0 ... 27.22 kg [0 ... 60 lbs]	Model GCS-1-A (4 ... 20 mA)	14196208
Model GCS-1-G (DC 0 ... 5 V)	14196217
Model GCS-1-F (DC 0 ... 10 V)	14196225
Measuring range 0 ... 45.36 kg [0 ... 100 lbs]	Model GCS-1-A (4 ... 20 mA)	14196210
Model GCS-1-G (DC 0 ... 5 V)	14196218
Model GCS-1-F (DC 0 ... 10 V)	14196226
Measuring range 0 ... 136.08 kg [0 ... 300 lbs]	Model GCS-1-A (4 ... 20 mA)	14196213
Model GCS-1-G (DC 0 ... 5 V)	14196220
Model GCS-1-F (DC 0 ... 10 V)	14196227

Designation		Order number
	Digital indicator DI30 in wall-mount enclosure	AC 230V	12458741
Digital indicator DI30 panel mounting	AC 230V		7539422
	AC 110V		12489825
