WIKA · Вимірювання витрати · Сімейство FSM

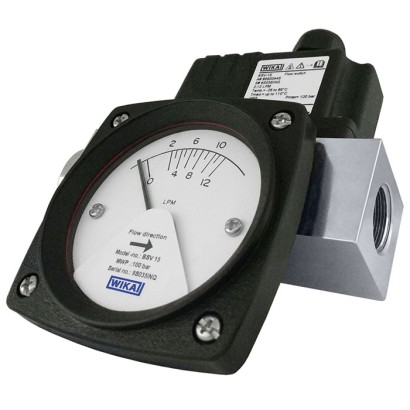

Реле потоку, механічне
Для безперервного вимірювання рідини без живлення
Діапазон
0.3…500 L/min
Вихід
1 x SPDT · 2 x SPDT
Захист
IP65
CERoHSLow Voltage Directive
Ціна
За запитом
Залежить від конфігурації
Опис
Реле витрати моделі FSM-BSV призначене для індикації витрати та контролю рідин у контурах охолодження та системах зварювального обладнання, лазерних і трубопровідних системах, дозувальних системах, насосах, компресорах, гідравлічних системах, установках високого тиску та багатьох інших.
Згідно з принципом роботи поршня, поплавок (поршень) із вбудованим магнітом переміщується середовищем у напрямку потоку в циліндричному щілинному соплі або вимірювальній трубці. Коли досягається положення контактів перемикача, поплавок зупиняється.
Особливості
- Висока точність перемикання та функціональна безпека
- Повторюваність точки перемикання ±5 %
- Широкий діапазон комутації, малий гістерезис перемикання
- Моделі з компенсацією в'язкості доступні
- Безперервне налаштування точки перемикання користувачем
Питання та відповіді
Який діапазон витрати охоплює модель FSM-BSV?
Доступні діапазони від 0,3 … 3 L/min до 330 … 500 L/min залежно від виконання; повний перелік із 20 діапазонів наведено в таблиці характеристик.
Чи потрібне реле потоку електроживлення?
Ні, FSM-BSV працює механічно, за поршневим принципом, і забезпечує безперервний контроль потоку без живлення.
Яка повторюваність точки перемикання?
Повторюваність точки перемикання становить ±5 %, з великим діапазоном перемикання та малим гістерезисом.
Які варіанти процесних приєднань доступні?
Внутрішня різьба NPT або BSP у розмірах від ¼ до 2 ½ (наприклад, ¼ NPT, ½ BSP, 2 ½ NPT).
Які матеріали виконання частин, що контактують із середовищем?
Латунь нікельована, нержавіюча сталь 316L, нержавіюча сталь 304, пружина з PTFE-покриттям та магніт BaFe (ферит барію).
Які температурні межі експлуатації?
Температура середовища: -20 … +110 °C; температура навколишнього середовища: -20 … +80 °C.
Який вихідний сигнал забезпечує реле?
Контактна група SPDT: один контакт (1 x SPDT) або два контакти (2 x SPDT).
Чи є у моделі вибухозахист або рівень SIL?
У наданих даних вибухозахист та рівень SIL не вказані; сертифіковано CE, RoHS та Low Voltage Directive, ступінь захисту IP65.
Конфігуратор · Крок за кроком
Зберіть FSM-BSV під свою задачу
Артикул збирається автоматично. Якщо сумніваєтесь — напишіть інженеру; підкажемо за параметрами лінії.
Крок 1 з 1
Ваша конфігурація
- Розмір лінії8 DN
- Діапазон витрати0,3 -3 lpm, максимальна робоча витрата 6 lpm
- Розмір приєднання до процесу1/4"
- Тип різьбиBSP-F
- Корпус датчикаЛатунь з нікелюванням
- ЦиферблатЗ циферблатом
- Функція перемикання1 x SPDT
- Класифікація зонСтандарт для безпечної зони
- Електричне підключення—
- Корпус перемикачаGF Нейлон
- Максимально допустимий робочий тиск100 бар
AI підкаже за параметрами
Завершіть конфігурацію
Оберіть всі параметри, щоб надіслати запит.
Ідентифікація
| Модель | FSM-BSV |
| Сімейство | FSM |
| Підтип | Mechanical flow switch |
Вимірювальний діапазон
| Діапазон витрати | 0.3…3 L/min · 0.5…5 L/min · 1…8 L/min · 2…12 L/min · 5…25 L/min · 7…35 L/min · 10…40 L/min · 12…40 L/min · 20…60 L/min · 25…60 L/min · 30…90 L/min · 40…110 L/min · 50…150 L/min · 60…230 L/min · 75…175 L/min · 90…220 L/min · 100…200 L/min · 180…330 L/min · 330…500 L/min · 40…85 L/min |
| Діаметр труби | 80 mm |
Точність вимірювання
| Точність | 5 % |
Процесні умови
| Технологічне приєднання | 1 NPT, female thread2 NPT, female thread1 BSP, female thread2 BSP, female thread3 BSP, female thread¼ NPT, female thread⅜ NPT, female thread½ NPT, female thread¾ NPT, female thread1 ¼ NPT, female thread1 ½ NPT, female thread2 ½ NPT, female thread¼ BSP, female thread⅜ BSP, female thread½ BSP, female thread¾ BSP, female thread1 ¼ BSP, female thread1 ½ BSP, female thread2 ½ BSP, female thread1/4 NPT, female thread3/8 NPT, female thread1/2 NPT, female thread3/4 NPT, female thread1 1/4 NPT, female thread1 1/2 NPT, female thread2 1/2 NPT, female thread1/4 BSP, female thread3/8 BSP, female thread1/2 BSP, female thread3/4 BSP, female thread1 1/4 BSP, female thread1 1/2 BSP, female thread2 1/2 BSP, female thread |
| Темп. процесу | −20…+110 °C |
| Технологія вимірювання | variable_area |
Електричні характеристики
| Вихідний сигнал | 1 x SPDT · 2 x SPDT |
Матеріали
| Матеріал змочуваних частин | Brass, nickel-plated, Stainless steel 316L, Barium ferrite magnet, Stainless steel 304 with PTFE-coated spring, Barium ferrite magnet (BaFe-magnet), Stainless steel 304, PTFE-coated spring |
Умови експлуатації
| Темп. навколишнього середовища | −20…+80 °C |
| Ступінь захисту IP | IP65 |
| Вага | 2.5 kg |
Сертифікати та схвалення
| Сертифікати | CERoHSLow Voltage Directive |
Додаткові характеристики
| Мови datasheet | EN |
Таблиці з даташита
| Setting range | ||
|---|---|---|
| DN 10 | 0.3 ... 3 | 6 |
| 0.5 ... 5 | 10 | |
| 1 ... 8 | 16 | |
| 2 ... 12 | 24 | |
| DN 15 | 0.3 ... 3 | 6 |
| 0.5 ... 5 | 10 | |
| 1 ... 8 | 16 | |
| 2 ... 12 | 24 | |
| 5 ... 25 | 50 | |
| 7 ... 35 | 70 | |
| 12 ... 40 | 80 | |
| DN 20 | 0.3 ... 3 | 6 |
| 0.5 ... 5 | 10 | |
| 1 ... 8 | 16 | |
| 2 ... 12 | 24 | |
| 5 ... 25 | 50 | |
| 7 ... 35 | 70 | |
| 10 ... 40 | 80 | |
| 25 ... 60 | 120 | |
| 40 ... 85 | 170 | |
| DN 25 | 0.3 ... 3 | 6 |
| 0.5 ... 5 | 10 | |
| 2 ... 12 | 24 | |
| 5 ... 25 | 50 | |
| 7 ... 35 | 70 | |
| 12 ... 40 | 80 | |
| 20 ... 60 | 120 | |
| DN 32 | 25 ... 60 | 120 |
| 30 ... 90 | 180 | |
| 40 ... 110 | 220 | |
| 50 ... 150 | 300 | |
| DN 40 | 40 ... 110 | 220 |
| 50 ... 150 | 300 | |
| 60 ... 230 | 460 | |
| DN 50 | 50 ... 150 | 300 |
| 75 ... 175 | 350 | |
| 90 ... 220 | 440 | |
| DN 65 | 100 ... 200 | 400 |
| 180 ... 330 | 660 | |
| 180 ... | 660 | |
| 330 ... 500 | 1,000 | |
| DN 80 | 330 |
| Process connection | |
|---|---|
| Standard | ■ ANSI/ASME B1.20.1 ■ DIN ISO 228 |
| Thread size | |
| ANSI/ASME B1.20.1 | ■ ¼NPT, female thread ■ ⅜NPT, female thread ■ ½NPT, female thread ■ ¾NPT, female thread ■ 1 NPT, female thread ■ 1 ¼NPT, female thread ■ 1 ½NPT, female thread ■ 2 NPT, female thread ■ 2 ½NPT, female thread |
| DIN ISO 228 | ■ ¼BSP, female thread ■ ⅜BSP, female thread ■ ½BSP, female thread ■ ¾BSP, female thread ■ 1 BSP, female thread ■ 1 ¼BSP, female thread ■ 1 ½BSP, female thread ■ 2 BSP, female thread ■ 2 ½BSP, female thread ■ 3 BSP, female thread |
| Sealing | EPDM |
| Type of mounting | ■ Horizontal in-line pipe mounting ■ Vertical in-line pipe mounting (flow direction bottom to top) |
Output signal
| Switching function | ■ 1 x SPDT (single pole double throw) ■ 2 x SPDT (single pole double throw) for version without dial only |
|---|---|
| Setting range | → See table 'Setting range' |
| Hysteresis | ≤ 45 %of full scale value |
| Minimum load | → See table 'NS' |
Electrical connection
| Connection type | ■ DIN (DIN EN 175 301-803-A) ■ M12 connector (male, back mount, straight) |
|---|---|
| Pin assignment | The pin assignment is given on the product label on the instrument. Connection termi- nals and the ground terminal are appropriately marked. |
| Ingress protection per IEC 60529 | IP65 |
Переглянути всі (14)
Operating conditions
| Place of use | Indoor applications |
|---|---|
| Altitude | Up to 2,000m |
| Medium temperature range | -20 ... 110° C [-4 ... 230 °F] → Liquid media with the property of changing the volume during solidification can dam- age the measuring system (e.g. water if it falls below the freezing point). |
| Ambient temperature range | -20 ...+80 °C [-4 ...+176 °F] |
| Storage temperature range | -20 ...+80 °C [-4 ...+176 °F] |
| Permissible media | ■ Water ■ Oil (viscosity of 30 ... 600 cSt) |
| Mounting position | ■ Horizontal ■ Vertical |
| Permissible pollution degree | 2 |
| Overvoltage category | II |
| Weight | Approx. 2 ... 3 kg [4.4 ... 6.6 lb] (depending on model) |
Electrical rating
| AC current | DC current | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Resistive load | Inductive load | Resistive load | Inductive load | ||||||
| 125 V | 250 V | 125 V | 250 V | 30 V | 125 V | 250V | 30 V | 125 V | 250V |
| 5 A | 3 A | 3 A | 2 A | 4 A | 0.4 A | 0.2 A | 3 A | 0.4 A | 0.2 A |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity | European Union | |
| LowVoltage Directive | ||
| RoHS directive |
| NS | Process connection NPT/BSP | C | D | h | A | b | L | a |
|---|---|---|---|---|---|---|---|---|
| DN 8 | ¼ " | 122 [4.80] | 36 [1.417] | 20.5 [0.807] | 54 [2.126] | 78 [3.071] | 83.5 [3.287] | 62.3 [2.453] |
| DN 10 | ⅜ " | |||||||
| DN 15 | ½ " | |||||||
| DN 20 | ¾ " | |||||||
| DN 25 | 1 " | 159 [6.26] | 40 [1.575] | 22.5 [0.886] | 58 [2.283] | 84 [3.307] | - | - |
| NS | Process connection NPT/BSP | C | D | h | A | e | L | a |
|---|---|---|---|---|---|---|---|---|
| DN 8 | ¼ " | 122 [4.80] | 36 [1.417] | 20.5 [0.807] | 54 [2.126] | 122 [4.80] | 83.5 [3.287] | 62.3 [2.453] |
| DN 10 | ⅜ " | |||||||
| DN 15 | ½ " | |||||||
| DN 20 | ¾ " | |||||||
| DN 25 | 1 " | 159 [6.26] | 40 [1.575] | 22.5 [0.886] | 58 [2.283] | 124 [4.882] | - | - |
| NS | Process connection NPT/BSP | C | D | b2 |
|---|---|---|---|---|
| DN 8 | ¼ " | 122 [4.80] | 36 [1.417] | 59.5 [2.343] |
| DN 10 | ⅜ " | |||
| DN 15 | ½ " | |||
| DN 20 | ¾ " | |||
| DN 25 | 1 " | 159 [6, 26] | 40 [1.575] |
| NS | Process connection NPT/BSP | C | D | b2 |
|---|---|---|---|---|
| DN 8 | ¼ " | 122 [4.80] | 36 [1.417] | 59.5 [2.343] |
| DN 10 | ⅜ " | |||
| DN 15 | ½ " | |||
| DN 20 | ¾ " | |||
| DN 25 | 1 " | 159 [6.26] | 40 [1.575] |
| NS | Process connection | C | D | b2 | |
|---|---|---|---|---|---|
| NPT | BSP | ||||
| DN 32 | 1¼ " | 1¼ " | 128 [5.039] | 70 [2.756] | 76 [2.992] |
| DN 40 | 1 ½" | 1 ½" | |||
| DN 50 | 2 " | 2 " | 220 [8.661] | 75 [2.953] | 76.5 [3.012] |
| DN 65 | 2 ½" | 2 ½" | 90 [3.543] | 76 [2.992] | |
| DN 80 | - | 3" | 114 [4.488] | 91 [3.583] |
| NS | Process connection | C | D | b2 | |
|---|---|---|---|---|---|
| NPT | BSP | ||||
| DN 32 | 1¼ " | 1¼ " | 128 [5.039] | 70 [2.756] | 76 [2.992] |
| DN 40 | 1 ½" | 1 ½" | |||
| DN 50 | 2 " | 2 " | 220 [8.661] | 75 [2.953] | 76.5 [3.012] |
| DN 65 | 2 ½" | 2 ½" | 90 [3.543] | 76 [2.992] | |
| DN 80 | - | 3" | 114 [4.488] | 91 [3.583] |
| NS | G | L | |
|---|---|---|---|
| NPT | BSP | ||
| DN 8 | ¼ " | ¼ " | 18 [0.71] |
| DN 10 | ⅜ " | ⅜ " | |
| DN 15 | ½ " | ½ " | 16 [0.63] |
| DN 20 | ¾ " | ¾ " | |
| DN 25 | 1 " | 1 " | 20 |
| DN 32 | 1¼ " | 1¼ " | 22 |
| DN 40 | 1 ½" | 1 ½" | |
| DN 50 | 2 " | 2 " | 35 [1.38] |
| DN 65 | 2 ½" | 2 ½" | |
| DN 80 | - | 3" | 40 [1.57] |
