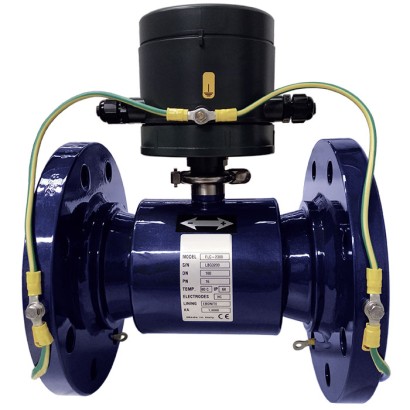

Електромагнітний витратомір

Name: Електромагнітний витратомір
Brand: WIKA

Електромагнітний витратомір із конічним профілем для точного вимірювання малих витрат, придатний для води, стічних вод і промислових суспензій, без необхідності прямих ділянок до або після приладу.

Діапазон

0.125…1250 m³/h

Захист

IP68

CEOIML R49MID MI-001EMC EN 61326Low Voltage Directive

Ціна

За запитом

Залежить від конфігурації

Замовити прорахунок

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Опис

Електромагнітні витратоміри працюють за принципом Фарадея: провідник, який перетинає магнітне поле, створює потенціал, орієнтований перпендикулярно до цього поля. Вимірювальна трубка (flow tube) з’єднана з двома фланцями та також містить дві котушки. Магнітне поле, що створюється електричним струмом, який проходить через котушки, індукує різницю потенціалів на електродах, пропорційну витраті, що вимірюється.

Перетворювач сигналу WIKA, або приєднаний безпосередньо до приладу, або відокремлений від нього (наприклад, модель FLC-608), формує струм для живлення магнітної котушки, визначає різницю потенціалів між електродами, обробляє сигнал для обчислення витрати та забезпечує обмін даними із зовнішніми системами керування.

Електромагнітні витратоміри не мають рухомих внутрішніх частин, тому мають дуже низькі втрати тиску. OIML R-49 допускає максимальні втрати тиску 630 mbar [9. 14 psi] за швидкості потоку приблизно 8 m/s.

Витратомір, модель FLC-2300

Вимірювальна трубка моделі FLC-2300 має конічний профіль, через який потік прискорюється та посилюється сигнал на електроди. Завдяки цій спеціальній особливості витратомір моделі FLC-2300 має втрати тиску менше 250 mbar [3,63 psi] за швидкості 8 m/s.

Для швидкостей потоку менше 1 m/s втрати тиску завжди менші за 10 mbar [0,15 psi].

Конічний профіль вимірювальної трубки забезпечує гнучку роботу в багатьох сферах застосування, оскільки не потрібні прямі ділянки до або після витратоміра.

Безтехнічного обслуговування вимірювальний прилад придатний для використання в приямках, для підземних застосувань, а також для постійного занурення у воду.

Дуже малі об’єми витрати можна точно та багаторазово вимірювати навіть у складних застосуваннях за наявності твердих компонентів у середовищі.

Особливості

Прямі ділянки трубопроводу до або після не потрібні
Затвердження для комерційного обліку (MID MI-001, OIML R49)
Точне вимірювання малих витрат
Корпус з нержавіючої сталі з футерівкою з ебоніту

Питання та відповіді

Який діапазон витрати може вимірювати FLC-2300?

Залежно від виконання — від 0,125 m³/h до максимум 1250 m³/h. Конічний профіль трубки дозволяє точно вимірювати дуже малі витрати.

Наскільки точний витратомір?

Похибка вимірювання становить ±0,2 %.

Чи потрібні прямі ділянки трубопроводу перед і після приладу?

Ні, завдяки конічному профілю вимірювальної трубки прямі ділянки до або після витратоміра не потрібні.

Які процесні фланцеві з'єднання доступні?

ANSI 150, EN 1092-1 (PN 16), AS 2129 (table D-E-F), AS 4087 (PN16, PN21) та KS10K.

Для яких середовищ придатний цей витратомір?

Для води, стічних вод і промислових суспензій, включно зі складними середовищами з твердими компонентами. Деталі, що контактують із середовищем, виготовляються з SS304, SS316, SS316L, Titanium, Tantalum, Platinum, Hastelloy C або з облицюванням з ебоніту.

Які допустимі температури та тиск?

Температура середовища та навколишнього середовища: -40 … +80 °C; максимальний процесний тиск — 16 bar.

Чи можна встановлювати прилад у приямках або під землею?

Так, завдяки ступеню захисту IP68 і конструкції без технічного обслуговування прилад придатний для приямків, підземного застосування та постійного занурення у воду.

Чи має FLC-2300 затвердження для комерційного обліку води?

Так, він затверджений для комерційного обліку відповідно до MID MI-001 та OIML R49; також доступні опції вибухозахисту ATEX та IECEx для відокремленої версії.

Ідентифікація

Модель	FLC-2300
Сімейство	FLC
Підтип	Electromagnetic flow meter

Вимірювальний діапазон

Діапазон витрати	0.125…31.25 m³/h · 0.2…50 m³/h · 0.315…78.75 m³/h · 0.5…125 m³/h · 0.8…200 m³/h · 1.25…312.5 m³/h · 3.15…787.5 m³/h · 5…1250 m³/h · 8…1250 m³/h · 0.125…25 m³/h · 0.2…40 m³/h · 0.315…63 m³/h · 0.5…100 m³/h · 0.8…160 m³/h · 1.25…250 m³/h · 3.15…630 m³/h · 5…1000 m³/h · 8…1000 m³/h
Діаметр труби	300 mm

Точність вимірювання

Точність

0.2 %

Процесні умови

Технологічне приєднання	ANSI 150EN 1092-1 (PN 16)AS 2129 (table D - E - F)AS 4087 (PN 16, PN 21)KS 10K
Темп. процесу	−40…+80 °C
Макс. тиск процесу	16 bar
Технологія вимірювання	magnetic

Матеріали

Матеріал змочуваних частин

SS304, SS316, SS316L, Titanium, Tantalum, Platinum, Hard rubber (ebonite), Hastelloy C, HastelloyC®

Умови експлуатації

Темп. навколишнього середовища	−40…+80 °C
Ступінь захисту IP	IP68

Сертифікати та схвалення

Сертифікати	CEOIML R49MID MI-001EMC EN 61326Low Voltage Directive
Вибухозахист	ATEX (option for separated version)IECEx (option for separated version)

Додаткові характеристики

Мови datasheet

Таблиці з даташита

Diameter

mm	50	65	80	100	125	150	200	250	300
in	2	2.5	3	4	5	6	8	10	12

Basic information

Materials
Flow tube	■ SS304 (standard) ■ SS316
Flanges	■ Carbon steel (S235JR - 1.0037) (standard) ■ SS304 ■ SS316
Electrodes	■ SS316L (standard) ■ Hastelloy C ® ■ Titanium ■ Tantalum ■ Platinum
Flow tube lining	Hard rubber (ebonite) 1)
Painting of sensor housing and flange	Acrylic paint (painting for class C4 environments on request)
Pressure loss class
DN ≤ 80	ΔP25 (< 0.25 bar [3,6 psi])
DN ≥ 80	ΔP40 (< 0.4 bar [5,8 psi])
Medium temperature	-40 ...+80 °C [-40 ...+176 °F]
Electrodes	■ Three ■ Fourth electrode as an empty-pipe alarm, activation and deactivation via software
Available flange standards	EN 1092-1 (PN 16), ANSI 150, AS 2129 (table D - E - F), AS 4087 (PN 16, PN 21), KS 10K, others on request
Installation requirements	U0, D0
Ingress protection per EN 60529	IP68 (continuous immersion to 1.5 m[4,9 ft])
Compatible signal converters	■ Model FLC-608A/B/R/P/I ■ Model FLC-406
Electrical connection	Cable gland M20 x 1.5, terminal block and sealing resin

Sensor diameter	Flow rate [m³/h]	Ratio R Q3/ Q1
Minimum flow Q1	Transition flow Q2	Q 0.4%	Permanent flow Q3	Overload flow Q4
DN 50 [2"]	0.125	0.2	3.5	25	31.25	200
DN 65 [2.5"]	0.2	0.32	6	40	50	200
DN 80 [3"]	0.315	0.5	9	63	78.75	200
DN 100 [4"]	0.5	0.8	14	100	125	200
DN 125 [5"]	0.8	1.28	22	160	200	200
DN 150 [6"]	1.25	2	32	250	312.5	200
DN 200 [8"]	3.15	5.04	57	630	787.5	200
DN 250 [10"]	5	8	90	1,000	1,250	200
DN 300 [12"]	8	12.5	128	1,000	1,250	125

Model FLC-406, radial mount

DN	H	H1
DN 50 [2"]	62	187
DN 65 [2.5"]	62	187
DN 80 [3"]	71	196
DN 100 [4"]	79	204
DN 125 [5"]	106	231
DN 150 [6"]	101	226
DN 200 [8"]	147	272
DN 250 [10"]	176	301
DN 300 [12"]	207	332

Переглянути всі (12)

Model FLC-406, back mount

DN	H H1
DN 50 [2"]	62 188
DN 65 [2.5"]	62 188
DN 80 [3"]	71 197
DN 100 [4"]	79 205
DN 125 [5"]	106 232
DN 150 [6"]	101 227
DN 200 [8"]	147 273
DN 250 [10"]	176 302
DN 300 [12"]	207 333

Model FLC-608 A/B/R
DN	H	H1
DN 50 [2"]	62	211
DN 65 [2.5"]	62	211
DN 80 [3"]	71	220
DN 100 [4"]	79	228
DN 125 [5"]	106	255
DN 150 [6"]	101	250
DN 200 [8"]	147	296
DN 250 [10"]	176	325
DN 300 [12"]	207	356

EN 1092 / PN 16

DN	D5	L4	J	Di	D6	N	S	H
50	85	200 (+0/-3)	87.35	30.4	125	4	18	114.5
65	85	200 (+0/-3)	87.35	34.3	145	4	18	114.5
80	103	200 (+0/-3)	96.35	46.3	160	4	18	123.5
100	118	250 (+0/-3)	103.85	62.1	180	8	18	131
125	172	250 (+0/-3)	130.85	74.9	210	8	18	158
150	163	300 (+0/-3)	126.35	100	240	8	22	153.5
200	255	350 (+0/-3)	172.35	154.3	295	8	22	199.5
250	312	450 (+0/-5)	200.85	205	350	12	22	228
300	375	500 (+0/-5)	232.35	259	400	12	22	259.5

ANSI 150

DN	D5	L4	J	Di	D6	N	S	H
DN 50 [2"]	85	200 (+0/-3)	87.35	30.4	120.65	4	19.05	114.5
DN 65 [2.5"]	85	200 (+0/-3)	87.35	34.3	139.7	4	19.05	114.5
DN 80 [3"]	103	200 (+0/-3)	96.35	46.3	152.4	4	19.05	123.5
DN 100 [4"]	118	250 (+0/-3)	103.85	62.1	190.5	8	19.05	131
DN 125 [5"]	172	250 (+0/-3)	130.85	74.9	215.9	8	22.352	158
DN 150 [6"]	163	300 (+0/-3)	126.35	100	241.3	8	22.352	153.5
DN 200 [8"]	255	350 (+0/-3)	172.35	154.3	298.45	8	22.352	199.5
DN 250 [10"]	312	450 (+0/-5)	200.85	205	361.95	12	25.4	228
DN 300 [12"]	375	500 (+0/-5)	232.35	259	431.8	12	25.4	259.5

AS 2129 table D

DN	D5	L4	J	Di	D6	N	S	H
50	85	200 (+0/-3)	87.35	30.4	114	4	18	114.5
65	85	200 (+0/-3)	87.35	34.3	127	4	18	114.5
80	103	200 (+0/-3)	96.35	46.3	146	4	18	123.5
100	118	250 (+0/-3)	103.85	62.1	178	4	18	131
125	172	250 (+0/-3)	130.85	74.9	210	8	18	158
150	163	300 (+0/-3)	126.35	100	235	8	18	153.5
200	255	350 (+0/-3)	172.35	154.3	292	8	18	199.5
250	312	450 (+0/-5)	200.85	205	356	8	22	228
300	375	500 (+0/-5)	232.35	259	406	12	22	259.5

AS 2129 table E

DN	D5	L4	J	Di	D6	N	S	H
50	85	200 (+0/-3)	87.35	30.4	114	4	18	114.5
65	85	200 (+0/-3)	87.35	34.3	127	4	18	114.5
80	103	200 (+0/-3)	96.35	46.3	146	8	18	123.5
100	118	250 (+0/-3)	103.85	62.1	178	8	18	131
125	172	250 (+0/-3)	130.85	74.9	210	8	18	158
150	163	300 (+0/-3)	126.35	100	235	8	22	153.5
200	255	350 (+0/-3)	172.35	154.3	292	8	22	199.5
250	312	450 (+0/-5)	200.85	205	356	12	22	228
300	375	500 (+0/-5)	232.35	259	406	12	26	259.5

AS 4087 / PN 16

DN	D5	L4	J	Di	D6	N	S	H
50	85	200 (+0/-3)	87.35	30.4	114	4	18	114.5
65	85	200 (+0/-3)	87.35	34.3	127	4	18	114.5
80	103	200 (+0/-3)	96.35	46.3	146	8	18	123.5
100	118	250 (+0/-3)	103.85	62.1	178	4	18	131
125	172	250 (+0/-3)	130.85	74.9	210	8	18	158
150	163	300 (+0/-3)	126.35	100	235	8	18	153.5
200	255	350 (+0/-3)	172.35	154.3	292	8	18	199.5
250	312	450 (+0/-5)	200.85	205	356	8	22	228
300	375	500 (+0/-5)	232.35	259	406	12	22	259.5

Logo	Description	Country
	EU declaration of conformity	European Union
	EMCdirective EN 61326 emission (group 1, class B) and immunity (industrial application)
	Low voltage directive
	ATEX directive (option for separated version)
	IECEx (option for separated version)	International
	Custody transfer
-	International Organization for Legal Metrology (OIML)	International
-	Measuring instrument directive (MID)	European Union
