Запобіжник полум’я для попереднього об’ємного спалаху (deflagration)
Опис
Модель 910.21 попереднього об’єму дефлаграційного полум’ягасника дає змогу встановлювати прилади для вимірювання тиску та системи мембранних ущільнювачів у зонах із вимогами до EPL Ga (зона 0).
Модель 910.21 професійно з’єднано з вимірювальним приладом на заводі, щоб сформувати вимірювальний вузол. Попередній об’єм дефлаграційного полум’ягасника забезпечує проходження рідин, але запобігає передаванню полум’я з боку приладу (незахищений бік) у бік процесу (захищений бік) у разі відмови.
Особливості
- Виконує вимоги до полум'ягасників відповідно до EN ISO 16852
- З дозволом ATEX та IECEx
Питання та відповіді
Який діапазон тиску підтримує модель 910.21?
Діапазон тиску становить 0 … 16 бар.
Чи має модель 910.21 затвердження для вибухонебезпечних зон?
Так, пристрій має затвердження ATEX (II G IIC) та IECEx (IIC), що дозволяє його монтаж у зоні 0 (EPL Ga).
Якому стандарту відповідає цей вогнеперешкоджувач?
Модель 910.21 виконує вимоги до вогнеперешкоджувачів згідно з EN ISO 16852; клас точності вказано за стандартом EN ISO 16852:2016.
З яких матеріалів виготовлені деталі, що контактують із середовищем?
Доступні нержавіюча сталь, Monel, Hastelloy та 316L.
У яких температурних умовах може працювати пристрій?
Як температура навколишнього середовища, так і температура середовища можуть становити від -40 до +60 °C.
Як саме працює запобіжник полум’я попереднього об’єму?
Він пропускає рідини, але запобігає передаванню полум’я з боку приладу (незахищений бік) на бік процесу (захищений бік) у разі відмови.
Як модель 910.21 встановлюється у систему вимірювання тиску?
Пристрій професійно з’єднується з вимірювальним приладом на заводі, формуючи вимірювальний вузол, і може бути інтегрований у прилади вимірювання тиску або системи мембранних ущільнювачів.
| Модель | 910.21 |
| Сімейство | 910 |
| Підтип | Flame arrester |
| Діапазон тиску | 0…16 bar |
| Клас точності | 1.0 |
| Стандарт точності | EN ISO 16852:2016 |
| Темп. процесу | −40…+60 °C |
| Матеріал змочуваних частин | Stainless steel, Monel, Hastelloy, 316L |
| Темп. навколишнього середовища | −40…+60 °C |
| Сертифікати | CERoHSIECExREACH |
| Вибухозахист | IECEx IICATEX II G IICATEXIECExII G IIC |
| Мови datasheet | EN |
| Standard | EN ISO 16852:2016 'Flame arresters …' |
|---|---|
| Measuring assembly | |

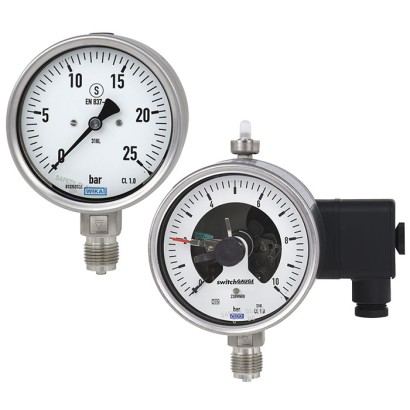

| Variant 1 | Pressure gauge with Ex approval and integrated model 910.21 |
| Variant 2 | Diaphragm seal system 1) with integrated model 910.21 |
| Permissible media | Flammable gases and vapours occurring during operation may be classified into explosion group IIC with a nominal gap width of ≥ 0.29 mm.The use for explosive gas, mist, vapour or air mixtures which are volatile (e.g. acetylene, carbon disulfide) or for chemically instable substances is not permitted. |
| Material (wetted) | |
| Variant 1 | ■ Stainless steel (typically) ■ Special materials such as the wetted parts of the pressure gauge, e.g. Monel, Hastelloy |
| Variant 2 | Model 910.21 is non-wetted |
| Components of the measuring assembly | Mounting parts, such as cooling elements, connection adapters, capillaries, etc., are located on the protected process side. Measuring assemblies with capillaries are, generally, protected ex-works with a capillary protective tube (wall thickness approx. 0.2 mm). |
| Pressure gauge with Ex approval | ■ Pressure gauge (e.g. models 232.50, 432.50, 732.51) ■ Contact pressure gauge (e.g.PGS23, PGS43, DPGS43) ■ Pressure gauge with output signal (e.g.PGT23, PGT43, DPGT43) |
|---|
| Pressure measuring instrument with Ex approval | ■ Pressure gauge (e.g. models 232.50, PGS43, DPGT43) ■ Model CPG1500 ■ Model IS-3 ■ Model UPT-20 ■ Model IPT-20 ■ Model DPT-10 |
|---|---|
| Diaphragm seal | ■ Diaphragm seal with flange connection ■ Diaphragm seal with threaded connection ■ In-line diaphragm seal ■ Diaphragm seal with sterile connection |
| Lu/D=n/a | Ratio of the pipe length of the unprotected side to the pipe diameter |
|---|---|
| BC:c | Classification under stabilised combustion, combustion classification c (no burn time) |
| -40 °C ≤ T 0 ≤ 60 °C | Permissible operating temperature The measuring point for the permissible temperature in the final application is the position symbol of the zone separation. |
| P 0 = 1.1 bar | Maximum ambient pressure |
Переглянути всі (5)
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity Hazardous areas II GIIC | European Union | |
| IECEx Hazardous areas IIC | International |
