WIKA · Вимірювання тиску · Сімейство 113

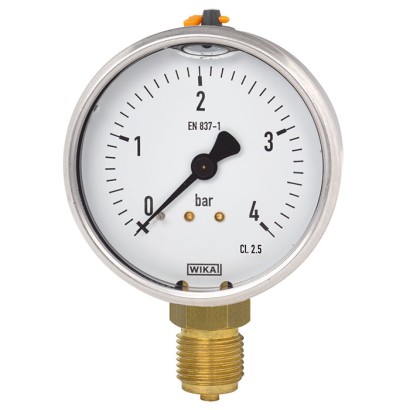

Манометр з трубкою Бурдона, мідний сплав

Name: Манометр з трубкою Бурдона, мідний сплав
Brand: WIKA
SKU: 113.53

Корпус з нержавіючої сталі, заповнення корпусу, NS 40 [1 ½"], 80 [3"] та 100 [4"]

Діапазон

-100…60000 kPa

Точність

2.5

Захист

IP65

CEPEDCRNPressure Equipment Directive

Ціна

За запитом

Залежить від конфігурації

Замовити прорахунок

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Опис

Рідиннозаповнений механічний манометр із трубкою Бурдона моделі 113.53 виготовлено в корпусі з нержавіючої сталі та з деталей, що контактують із середовищем, із мідного сплаву.

WIKA виготовляє та кваліфікує манометр відповідно до стандартів EN 837-1 та ASME B40.100. Як функцію безпеки цей прилад оснащено пристроєм для скидання (вибивання) у разі руйнування. У разі відмови надлишковий тиск може вивільнятися через нього.

Завдяки заповненню корпусу елемент вимірювання тиску та механізм руху ефективно демпфуються. Тому ці прилади особливо придатні для точок вимірювання з високими динамічними навантаженнями, такими як швидкі цикли навантаження або вібрації.

Для отримання додаткових схвалень див. сторінку 6

Корпуси манометра моделі 113.53 доступні в номінальних розмірах 40 [1 ½"], 80 [3"] та 100 [4"] і забезпечують ступінь захисту IP65 від проникнення. За точністю класу 2.5 цей манометр придатний для широкого спектра застосувань у промисловості.

Для монтажу в щитах керування манометри з процесним приєднанням із заднім приєднувальним виконанням можуть бути встановлені за допомогою монтажного фланця або трикутного профільного кільця та монтажного кронштейна.

Особливості

Стійкий до вібрацій та ударів
Міцна конструкція

Питання та відповіді

Який діапазон вимірювання тиску доступний для моделі 113.53?

Діапазони від 0 … 1 bar до 0 … 600 bar, а також вакуумні та комбіновані діапазони, наприклад -1 … 0 bar, -1 … 9 bar, -1 … 15 bar, -1 … 24 bar, -1 … 30 bar та -1 … 40 bar. Також доступні еквівалентні діапазони в kPa, MPa, psi, kg/cm² та inHg.

Яка точність цього манометра?

Клас точності 2.5 відповідно до стандартів EN 837-1 та ASME B40.100.

Які варіанти процесного приєднання доступні?

Зовнішня різьба G ⅛ B, G ¼ B, G ½ B, M10 x 1, M12 x 1.5, M20 x 1.5, R ⅛, R ¼, R ½, а також ⅛ NPT, ¼ NPT та ½ NPT.

Які середовища сумісні з цим манометром?

Газоподібні та рідкі середовища, які не є високов'язкими або кристалізуються і не атакують деталі з мідного сплаву.

Який допустимий температурний діапазон?

Температура навколишнього середовища: -20 … +60 °C; температура середовища: -20 … +100 °C.

Який ступінь захисту корпусу?

Корпуси забезпечують ступінь захисту IP65 від проникнення.

Чи має модель 113.53 вибухозахищене виконання?

Ні, у поданих даних вибухозахищене виконання не вказано. Прилад має сертифікацію CE, PED, CRN та Pressure Equipment Directive.

Чим модель 113.53 відрізняється від сусідніх моделей?

Це рідиннозаповнена версія в корпусі з нержавіючої сталі з деталями, що контактують із середовищем, із мідного сплаву, призначена для точок вимірювання з високими динамічними навантаженнями тиску та вібраціями. Заповнення корпусу ефективно демпфує елемент вимірювання тиску та механізм руху.

Конфігуратор · Крок за кроком

Зберіть 113.53 під свою задачу

Артикул збирається автоматично. Якщо сумніваєтесь — напишіть інженеру; підкажемо за параметрами лінії.

Крок 1 з 2

Структура конфігурації· натисніть на виділений сегмент — перейдемо до відповідного параметра

A process connection is the connection point between the measuring instrument and the measuring location. The medium enters the respective measuring instrument via the process connection. The process connection is therefore a wetted part. The most-common process connections for pressure gauges are threaded connections defined in accordance with particular standards. Common process connections are shown below as examples in stainless steel.

Depending on the medium, some of the process connections are also available with special coatings or special materials. It must always be ensured that the material of the process connection is compatible with the medium or is corrosion-resistant.

M10 x 1.0M12 x 1.5

Ваша конфігурація

Номінальний розмір040 мм
Одиниця зовнішньої шкалибар
Діапазон вимірюваннядіапазон тиску надлишкового манометра
Діапазон шкали0...1 bar
2-га шкала або спеціальна шкалабез
Приєднання до процесу—
Місце розташування роз’єму—
Монтажний фланець/кронштейнбез
Дросельна шайбабез
Клас точностіклас 2.5
заповнення корпусугліцерин
Сертифікатибез

AI підкаже за параметрами

Завершіть конфігурацію

Оберіть всі параметри, щоб надіслати запит.

Залишити заявку

Ваша конфігурація

Номінальний розмір040 мм
Одиниця зовнішньої шкалибар
Діапазон вимірюваннядіапазон тиску надлишкового манометра
Діапазон шкали0...1 bar
2-га шкала або спеціальна шкалабез
Приєднання до процесу—
Місце розташування роз’єму—
Монтажний фланець/кронштейнбез
Дросельна шайбабез
Клас точностіклас 2.5
заповнення корпусугліцерин
Сертифікатибез

Залишити заявку

Ідентифікація

Модель	113.53
Сімейство	113
Підтип	Mechanical pressure gauge

Вимірювальний діапазон

Діапазон тиску

0…1 bar · 0…1.6 bar · 0…2.5 bar · 0…4 bar · 0…6 bar · 0…10 bar · 0…16 bar · 0…25 bar · 0…40 bar · 0…60 bar · 0…100 bar · 0…160 bar · 0…200 bar · 0…250 bar · 0…315 bar · 0…400 bar · 0…600 bar · 0…100 kPa · 0…200 kPa · 0…250 kPa · 0…400 kPa · 0…600 kPa · 0…800 kPa · 0…1000 kPa · 0…1600 kPa · 0…2500 kPa · 0…4000 kPa · 0…6000 kPa · 0…8000 kPa · 0…10000 kPa · 0…16000 kPa · 0…20000 kPa · 0…25000 kPa · 0…31500 kPa · 0…40000 kPa · 0…60000 kPa · 0…15 psi · 0…30 psi · 0…60 psi · 0…100 psi · 0…150 psi · 0…160 psi · 0…200 psi · 0…300 psi · 0…400 psi · 0…500 psi · 0…600 psi · 0…800 psi · 0…1000 psi · 0…1500 psi · 0…2000 psi · 0…3000 psi · 0…4000 psi · 0…5000 psi · 0…6000 psi · 0…7500 psi · 0…0.1 MPa · 0…0.16 MPa · 0…0.25 MPa · 0…0.4 MPa · 0…0.6 MPa · 0…1 MPa · 0…1.6 MPa · 0…2.5 MPa · 0…4 MPa · 0…6 MPa · 0…10 MPa · 0…20 MPa · 0…25 MPa · 0…31.5 MPa · 0…40 MPa · 0…60 MPa · -1…0 bar · -1…9 bar · -1…0.6 bar · -1…15 bar · -1…1.5 bar · -1…24 bar · -1…3 bar · -1…30 bar · -1…5 bar · -1…40 bar · -100…0 kPa · -100…500 kPa · -100…60 kPa · -100…900 kPa · -100…100 kPa · -100…1500 kPa · -100…150 kPa · -100…2400 kPa · -100…300 kPa · -100…3000 kPa · -0.1…0 MPa · -0.1…0.5 MPa · -0.1…0.06 MPa · -0.1…0.9 MPa · -0.1…0.15 MPa · -0.1…1.5 MPa · -0.1…0.3 MPa · -0.1…2.4 MPa · 0…16 MPa · -30…0 inHg · -30…15 inHg · 0…1 kg/cm2 · 0…1.6 kg/cm2 · 0…2.5 kg/cm2 · 0…4 kg/cm2 · 0…6 kg/cm2 · 0…10 kg/cm2 · 0…16 kg/cm2 · 0…25 kg/cm2 · 0…40 kg/cm2 · 0…60 kg/cm2 · 0…100 kg/cm2 · 0…160 kg/cm2 · 0…200 kg/cm2 · 0…250 kg/cm2 · 0…315 kg/cm2 · 0…400 kg/cm2 · 0…600 kg/cm2 · -1…0 kg/cm2 · -1…5 kg/cm2 · -1…0.6 kg/cm2 · -1…9 kg/cm2 · -1…1 kg/cm2 · -1…15 kg/cm2 · -1…1.5 kg/cm2 · -1…24 kg/cm2 · -1…3 kg/cm2 · -1…30 kg/cm2 · 0…1 kg/cm² · 0…1.6 kg/cm² · 0…2.5 kg/cm² · 0…4 kg/cm² · 0…6 kg/cm² · 0…10 kg/cm² · 0…16 kg/cm² · 0…25 kg/cm² · 0…40 kg/cm² · 0…60 kg/cm² · 0…100 kg/cm² · 0…160 kg/cm² · 0…200 kg/cm² · 0…250 kg/cm² · 0…315 kg/cm² · 0…400 kg/cm² · 0…600 kg/cm² · -1…5 kg/cm² · -1…9 kg/cm² · -1…15 kg/cm² · -1…24 kg/cm² · -1…30 kg/cm²

Точність вимірювання

Клас точності	2.5
Стандарт точності	EN 837-1, ASME B40.100

Процесні умови

Технологічне приєднання	G ⅛ BG ¼ BG ½ BM10 x 1M12 x 1.5M20 x 1.5R ⅛R ¼R ½⅛ NPT¼ NPT½ NPTG⅛B, male threadG¼B, male threadG½B, male threadM10 x 1, male threadM12 x 1.5, male threadM20 x 1.5, male threadR ⅛, male threadR ¼, male threadR ½, male thread⅛NPT, male thread¼NPT, male thread½NPT, male threadG 1/8 BG 1/4 BR 1/8R 1/41/8 NPT1/4 NPTG 1/2 BR 1/21/2 NPT
Темп. процесу	−20…+100 °C

Матеріали

Матеріал корпусу	Stainless steel
Матеріал змочуваних частин	Copper alloy

Умови експлуатації

Темп. навколишнього середовища	−20…+60 °C
Ступінь захисту IP	IP65
Вага	0.5 kg

Сертифікати та схвалення

Сертифікати

CEPEDCRNPressure Equipment Directive

Додаткові характеристики

Діаметр шкали	100 mm
Мови datasheet	EN, DE

Таблиці з даташита

Basic information

Standard	■ EN 837-1 ■ ASME B40.100
	→ For information on the 'Selection, installation, handling and operation of pres - sure gauges', see technical information IN 00.05.
Nominal size (NS)	■ Ø40 mm[1 ½"] ■ Ø80 mm[3"] ■ Ø100 mm[4"]
Connection location	■ Lower mount (radial) ■ Centre back mount
Window	Polycarbonate
Case
Design	NS 40 [1 ½"]	Safety level 'S2' per EN 837-1: with blow-out device
	NS 80 [3"], 100 [4"]	Safety level 'S1' per EN 837-1: with blow-out device With scale ranges ≤ 0 ... 16 bar [≤ 0 ... 200 psi], the filling plug can be vented and resealed for internal pressure compensation
Material	Stainless steel, natural finish
Ring	Crimp ring, stainless steel
Mounting	■ Without ■ Panel mounting flange, stainless steel 1) ■ Triangular profile ring with mounting bracket, stainless steel 1)
Case filling	■ Glycerine 2)
Movement	Copper alloy

bar
0 ... 1	0 ... 60
0 ... 1.6	0 ... 100
0 ... 2.5	0 ... 160
0 ... 4	0 ... 200
0 ... 6	0 ... 250
0 ... 10	0 ... 315
0 ... 16	0 ... 400
0 ... 25	0 ... 600
0 ... 40	-

kPa

0 ... 100	0 ... 6,000
0 ... 200	0 ... 8,000
0 ... 250	0 ... 10,000
0 ... 400	0 ... 16,000
0 ... 600	0 ... 20,000
0 ... 800	0 ... 25,000
0 ... 1,000	0 ... 31,500
0 ... 1,600	0 ... 40,000
0 ... 2,500	0 ... 60,000
0 ... 4,000	-

psi
0 ... 15	0 ... 600
0 ... 30	0 ... 800
0 ... 60	0 ... 1,000
0 ... 100	0 ... 1,500
0 ... 150	0 ... 2,000
0 ... 160	0 ... 3,000
0 ... 200	0 ... 4,000
0 ... 300	0 ... 5,000
0 ... 400	0 ... 6,000
0 ... 500	0 ... 7,500

Переглянути всі (20)

kg/cm 2

0 ... 1	0 ... 60
0 ... 1.6	0 ... 100
0 ... 2.5	0 ... 160
0 ... 4	0 ... 200
0 ... 6	0 ... 250
0 ... 10	0 ... 315
0 ... 16	0 ... 400
0 ... 25	0 ... 600
0 ... 40	-

MPa

0 ... 0.1	0 ... 6
0 ... 0.16	0 ... 10
0 ... 0.25	0 ... 16
0 ... 0.4	0 ... 20
0 ... 0.6	0 ... 25
0 ... 1	0 ... 31.5
0 ... 1.6	0 ... 40
0 ... 2.5	0 ... 60
0 ... 4	-

bar
-1 ... 0	-1 ...+9
-1 ... +0.6	-1 ...+15
-1 ... +1.5	-1 ...+24
-1 ...+3	-1 ...+30
-1 ...+5	-1 ...+40

kPa

-100 ... 0	-100 ...+500
-100 ...+60	-100 ...+900
-100 ...+100	-100 ... +1,500
-100 ...+150	-100 ... +2,400
-100 ...+300	-100 ... +3,000

psi
-30 inHg ... 0	-30 inHg ...+15

kg/cm 2

-1 ... 0	-1 ...+5
-1 ... +0.6	-1 ...+9
-1 ...+1	-1 ...+15
-1 ... +1.5	-1 ...+24
-1 ...+3	-1 ...+30

MPa

-0.1 ... 0	-0.1 ... +0.5
-0.1 ... +0.06	-0.1 ... +0.9
-0.1 ... +0.15	-0.1 ... +1.5
-0.1 ... +0.3	-0.1 ... +2.4

Process connection
Standard	■ EN 837-1 ■ ISO 7 ■ ANSI/B1.20.1
Size
EN 837-1	■ G⅛B,male thread ■ G¼B,male thread ■ G½B,male thread ■ M10 x 1, male thread ■ M12 x 1.5, male thread ■ M20 x 1.5, male thread
ISO 7	■ R ⅛, male thread ■ R ¼, male thread ■ R ½, male thread
ANSI/B1.20.1	■ ⅛NPT, male thread ■ ¼NPT, male thread ■ ½NPT, male thread
Restrictor	■ Without ■ ∅0.5 mm[0.02"], copper alloy ■ ∅0.3 mm[0.012"], copper alloy
Material (wetted)
Process connection	Copper alloy
Bourdon tube	Copper alloy

Operating conditions

Medium temperature
Instruments with glycerine filling	-20 ...+100 °C [-4 ...+212 °F]
Instruments with silicone oil filling	-40 ...+100 °C [-40 ...+212 °F]
Ambient temperature
Instruments with glycerine filling	-20 ...+60 °C [-4 ...+140 °F]
Instruments with silicone oil filling	-40 ...+60 °C [-40 ...+140 °F]
Pressure limitation
Steady	3/4 x full scale value
Fluctuating	2/3 x full scale value
Short time	Full scale value
Ingress protection per IEC/EN 60529	IP65

Logo	Description	Region
	EU declaration of conformity	European Union
-	CRN Safety (e.g. electr. safety, overpressure, ...)	Canada

Logo	Description	Region
	PAC Kazakhstan Metrology, measurement technology	Kazakhstan
-	PAC Ukraine Metrology, measurement technology	Ukraine
	PAC Uzbekistan Metrology, measurement technology	Uzbekistan
-	PAC China Metrology, measurement technology	China

Logo	Description
-	Pressure Equipment Directive (PED) for maximum allowable pressure PS ≤ 200 bar
-	Suitability of wetted materials for drinking water in accordance with the European 4MS initiative

Certificates

Certificates	■ 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, indication accuracy) ■ 3.1 inspection certificate per EN 10204 (e.g. indication accuracy) ■ PCA calibration certificate, traceable and accredited in accordance with ISO/IEC 17025 ■ Calibration certificate by a national accreditation body, traceable and accredited in accordance with ISO/IEC 17025 on request
Recommended calibration interval	1 year (dependent on conditions of use)

NS	G	Dimensions in mm[in]
		h ±1 [0.04]	S3	a	b ±0.5 [0.02]	e	D1	D2	SW
40 h ± 1	G⅛B e S3	40.5 [1.59] SW	10 [0.39]	9.5 [0.37]	28 [1.1]	5 [0.2]	47 [1.85]	40 [1.57]	14 [0.55]
[1 ½"] [ ± 0.04]	G¼B	43.5 [1.71]	13 [0.51]	9.5 [0.37]	28 [1.1]	5 [0.2]	47 [1.85]	40 [1.57]	14 [0.55]
40,5 [1.59]	M10 x 1 10 [0.39]	41.5 [1.63]	11 [0.43]	9.5 [0.37]	28 [1.1]	5 [0.2]	47 [1.85]	40 [1.57]	14 [0.55]

NS [1.59]	G [0.20]	Dimensions in mm[in] [0.55]
43,5 [1.71]	13 [0.51]	h ±1 [0.04]	S3	a	b ±0.5 [0.02]	e	D1	D2	SW
40 41,5	R⅛	40.5 [1.59]	10 [0.39]	9.5 [0.37]	28 [1.1]	5 [0.2]	47 [1.85]	40 [1.57]	14 [0.55]
[1 ½"] [1.63]	R ¼	43.5 [1.71]	13 [0.51]	9.5 [0.37]	28 [1.1]	5 [0.2]	47 [1.85]	40 [1.57]	14 [0.55]

NS	G	Dimensions in mm[in]
		h ±1 [0.04]	S3	a	b ±0.5 [0.02] e	D1	D2	SW
40	⅛NPT	40.5 [1.59]	10 [0.39]	9.5 [0.37]	28 [1.1]	5 [0.2]	47 [1.85]	40 [1.57]	14 [0.55]
[1 ½"]	¼NPT	43.5 [1.71]	13 [0.51]	9.5 [0.37]	28 [1.1]	5 [0.2]	47 [1.85]	40 [1.57]	14 [0.55]
