101.00 1
101.00
Під замов.
WIKA · Вимірювання тиску · Сімейство 101

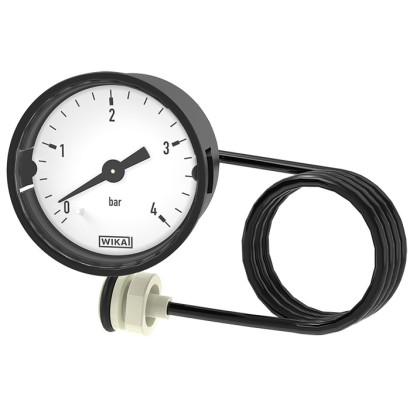

Манометр з трубкою Бурдона, мідний сплав

З капіляром, NS 27 [1"] та 40 [1 ½"]
Діапазон
0…6 bar
Точність
Class 2.5
Захист
IP41
EN 837-1
Ціна
За запитом
Залежить від конфігурації
+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Опис

Модель 101.00 — це манометр із трубкою Бурдона з капіляром. Цей прилад базується на перевіреній вимірювальній системі з трубкою Бурдона. Пластиковий корпус доступний у номінальних типорозмірах 27 мм [1"] та 40 мм [1 ½"].

Особливості

  • Процесне приєднання: G ¼ B або штекерне з'єднання
  • Діапазони шкали: 0…4 бар [0 ... 60 psi] або 0… 6 бар [0 ... 100 psi]
  • Дуже простий монтаж (защіпне кріплення)
  • Пластиковий капіляр не потребує згинання або намотування
  • Придатність пластикового капіляра підтверджена довготривалими випробуваннями в характерних умовах застосування

Питання та відповіді

Який діапазон вимірювання має модель 101.00?

Діапазон шкали становить 0…4 бар [0 … 60 psi] або 0…6 бар [0 … 100 psi], залежно від варіанта виконання.

Яка точність вимірювання?

Клас точності 2.5 відповідно до стандарту EN 837-1.

Які варіанти процесного приєднання доступні?

G 1/4 B, M14 x 1 або штекерне з'єднання; також передбачено дуже простий snap-in-монтаж.

Для яких середовищ придатний цей манометр?

Для газоподібних і рідких середовищ, які не є високов'язкими чи кристалізованими і не атакують частини з мідного сплаву. Деталі, що контактують із середовищем, виконані з мідного сплаву, ущільнення — пластик або PTFE.

У якому діапазоні температур можна експлуатувати прилад?

Температура навколишнього середовища та середовища: -20 … +60 °C.

Чи підходить модель 101.00 для вибухонебезпечних зон?

Ні, дані щодо вибухозахисту для цієї моделі не наведені.

Що відрізняє модель 101.00 від сусідніх моделей?

Це манометр із вбудованою пластиковою капілярною трубкою в номінальних типорозмірах NS 27 мм [1"] та NS 40 мм [1 ½"], який не потребує згинання чи скрючування капіляра, а його придатність підтверджена довготривалими випробуваннями.

Ідентифікація
Модель101.00
Сімейство101
ПідтипBourdon tube pressure gauge with capillary
Вимірювальний діапазон
Діапазон тиску0…4 bar · 0…6 bar · 0…400 kPa · 0…600 kPa · 0…0.4 MPa · 0…0.6 MPa · 0…60 psi · 0…100 psi · 0…4 kg/cm2 · 0…6 kg/cm2
Точність вимірювання
Клас точностіClass 2.5
Стандарт точностіEN 837-1
Процесні умови
Технологічне приєднання
G 1/4 BM14 x 1Plug connection
Темп. процесу−20…+60 °C
Матеріали
Матеріал корпусуPlastic
Матеріал змочуваних частинCopper alloy
Матеріал ущільненняPlastic, PTFE
Умови експлуатації
Темп. навколишнього середовища−20…+60 °C
Ступінь захисту IPIP41
Вага0.05 kg
Сертифікати та схвалення
СертифікатиEN 837-1
Додаткові характеристики
Діаметр шкали40 mm
Таблиці з даташита
Operating conditions
Medium temperature-20 ...+60 °C [-4 ...+140 °F]
Ambient temperature-20 ...+60 °C [-4 ...+140 °F]
Pressure limitation
Steady3/4 x full scale value
Fluctuating2/3 x full scale value
Short timeFull scale value
Ingress protection per IEC/EN 60529IP41
LogoDescriptionRegion
PAC Kazakhstan Metrology, measurement technologyKazakhstan
-PAC Ukraine Metrology, measurement technologyUkraine
PAC Uzbekistan Metrology, measurement technologyUzbekistan
Certificates
Certificates2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, indication accuracy)
Recommended calibration interval1 year (dependent on conditions of use)
