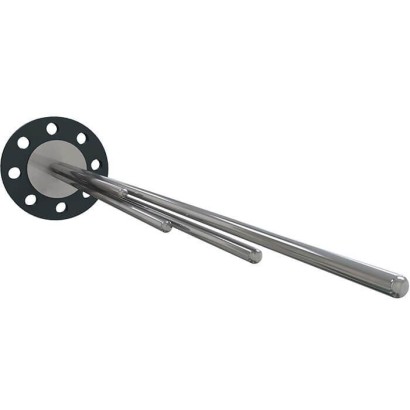

Миниатюрная многоточечная термопара
Описание
Многоточечные термопары часто применяются для измерения температурных профилей в реакторах или топливных хранилищах, а также для обнаружения так называемых «горячих точек».
Отдельные измерительные точки запрессовываются или вводятся во внешнюю защитную трубку. Измерительные точки размещаются на различных уровнях в зависимости от применения. В соответствии с потребностями заказчика защитная трубка затем собирается с присоединением процесса для непосредственного монтажа или внутри направляющей трубки. Соединительные клеммы или температурные преобразователи устанавливаются в соединительном корпусе, который является составной частью многоточечной термопары либо может монтироваться отдельно, например на стене или на трубопроводе.
Эти узлы применяются, когда требуется температурный профиль, а масса или габариты датчика являются ограничивающим фактором. Они могут быть выполнены в самых разнообразных конфигурациях в соответствии с конкретным применением.
Особенности
- Гибкая установка
- Защитная оболочка (secondary containment)
- Взаимозаменяемость
Вопросы и ответы
Какие типы термопар поддерживает TC96-M?
Доступны типы K, J, T, N, S, R и B — конкретный вариант выбирается под применение.
Какой диаметр имеет измерительный зонд?
Диаметр зонда составляет 3,2 мм, что и обеспечивает миниатюрность конструкции.
Какие материалы доступны для зонда и защитной трубки?
Для зонда — нержавеющая сталь 316 или 316L, специальные сплавы и углеродистая сталь; для защитной трубки — 316L, специальные сплавы и углеродистые стали.
Как выполняется присоединение к процессу?
Фланцы по стандартам ANSI/ASME B16.5, EN 1092-1, DIN 2527 либо фланцы других национальных и международных стандартов; возможны также резьбовые соединения с наружной или внутренней резьбой по спецификации заказчика.
Есть ли у модели встроенная защитная гильза?
Отдельная защитная гильза не предусмотрена — измерительные точки размещаются в собственной внешней защитной трубке узла.
Можно ли заменить датчик без остановки процесса?
Одна из ключевых особенностей TC96-M — сменяемость измерительного элемента; конструкция с вторичным защитным контуром допускает гибкий монтаж и замену.
Чем TC96-M отличается от других многоточечных термометров WIKA?
TC96-M — миниатюрное исполнение с диаметром зонда 3,2 мм; она применяется, когда требуется температурный профиль, а масса или габариты датчика являются ограничивающим фактором.
| Модель | TC96-M |
| Серия | TC |
| Подтип | Multipoint thermocouple |
| Технологическое присоединение | Flanges according to ANSI/ASME B16.5, EN 1092-1, DIN 2527Threaded connections (male/female) to customer specificationFlanges of all major national and international standardsThreaded connections with male or female threads to customer specificationsANSI/ASME B16.5EN 1092-1DIN 2527Flanges according to ANSI/ASME B16.5Flanges according to EN 1092-1Flanges according to DIN 2527Threaded connections (male or female) to customer specification |
| Материал зонда | Stainless steel 316, Stainless steel 316L, Special alloys, Carbon steel |
| Материал защитной гильзы | Stainless steel 316L, Special alloys, Carbon steels |
| Тип сенсора | Type K/J/T/N/S/R/B |
| Диаметр зонда | 3.2 mm |
| Защитная гильза | Нет |
| Языки datasheet | EN |
| Standards | Flange design |
|---|---|
| ASME B16.5 | Nominal width: 2 ... 4" Pressure rating: class 150 ... 2,500 |
| EN 1092-1/DIN 2527 | Nominal width:DN 50 ...DN 200 Pressure rating:PN 16 ...PN 100 |
