Термопара в сборе Tubeskin
Описание
XTRACTO-PAD ® обеспечивает точное измерение трубы внутри камеры сгорания. XTRACTO-PAD ® — это продукт, разработанный компанией Gayesco International Inc. Профессиональный опыт, знания и продукция Gayesco теперь входят в состав группы WIKA.

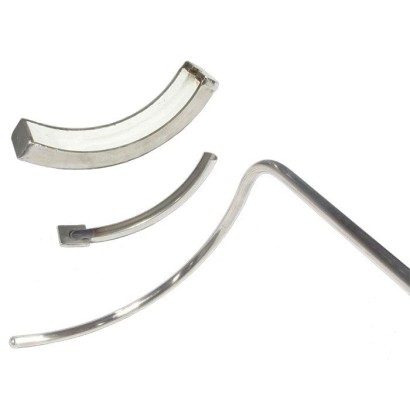

XTRACTO-PAD ® представляет собой термопарную конструкцию с направляющим каналом и запатентованным теплозащитным экраном. Съёмный термопарный датчик контурной формы, изготовленный из минерал-изолированного кабеля (кабеля в оболочке), устанавливается в направляющий канал и теплозащитный экран. Он состоит из металлической наружной оболочки, внутри которой размещены изолированные внутренние токопроводящие жилы, сжатые в высокоплотной керамической композиции. Внутренние токопроводящие жилы изготовлены из термоэлектрического материала. Материал наружной оболочки может быть выбран в соответствии с применением. На одном конце кабеля в оболочке внутренние токопроводящие жилы свариваются вместе, образуя изолированную (незаземлённую) или не изолированную (заземлённую) измерительную точку.
Эта уникальная конструкция термопары позволяет устанавливать свариваемые элементы (направляющий канал, теплозащитный экран и трубные зажимы) изготовителем нагревателя / котла или даже изготовителем труб в случае специальных труб для печей.
Особенности
- Конструкция со съёмной термопарой
- Запатентованный формуемый теплозащитный экран
- Диапазон применения от 0 ... 1 260 °C [32 ... 2 300 °F]
- Гибкий кабель в оболочке, внутренние жилы с минеральной изоляцией
- Высокая механическая прочность, ударопрочность
Вопросы и ответы
Какой диапазон температур измеряет модель TC59-X?
От 0 до 1 260 °C — это относится как к измеряемой температуре процесса, так и к диапазону применения узла.
Какая степень защиты у прибора?
IP65 по данным спецификации.
Какие типы термопар и классы допуска поддерживаются?
Типы K, J, N и E, классы допуска Class 1 и Class 2.
Как термопара крепится к трубе?
Через сварную площадку 19 mm x 19 mm weld-pad, варианты с резьбой ½ NPT или 3x½NPT, а также через штуцер под сжатие (compression fitting) с распространёнными размерами резьбы.
Из каких материалов может быть выполнен зонд?
Доступны Stainless steel 1.4841 (310), Pyrosil D, 2.4665 (Hastelloy X), Stainless steel 1.4749 (446), Haynes HR 160, Stainless steel 1.4401 (316) и Ni-alloy 2.4816 (Inconel 600); материал наружной оболочки выбирается под конкретное применение.
Какие выходные сигналы доступны?
4-20 mA с HART, FOUNDATION Fieldbus и PROFIBUS PA.
В чём отличие модели TC59-X от обычной термопары Tubeskin?
Разборная конструкция: съёмный минерал-изолированный датчик устанавливается в направляющий канал с запатентованным теплозащитным экраном XTRACTO-PAD®, что позволяет заменять датчик без демонтажа сварных элементов.
Какое электрическое подключение предусмотрено?
Компенсационный кабель с изоляцией PTFE и оголёнными концами жил; варианты головки подключения — 1/4000, 5/6000, 7/8000.
| Модель | TC59-X |
| Серия | TC59 |
| Подтип | Tubeskin thermocouple |
| Диапазон температуры | +0…+1260 °C |
| Технологическое присоединение | 19 mm x 19 mm weld-pad½ NPT3x½NPT19 mm x 19 mm weld pad (3/4" x 3/4")Compression fitting with common thread sizes |
| Темп. процесса | +0…+1260 °C |
| Выходной сигнал | 4-20 mA · HART · FOUNDATION Fieldbus · PROFIBUS PA · FOUNDATION™ Fieldbus |
| Электр. соединение | Compensating cable, PTFE-insulated; bare lead ends; connection head options: 1/4000, 5/6000, 7/8000 |
| Материал зонда | Stainless steel 1.4841 (310), Pyrosil D, 2.4665 (Hastelloy X), Stainless steel 1.4749 (446), Haynes HR 160, Stainless steel 1.4401 (316), 2.4816 (Inconel 600), Ni-alloy 2.4816 (Inconel 600) |
| Степень защиты IP | IP65 |
| Сертификаты | CERoHS |
| Тип сенсора | Type K/J/N/E |
| Класс сенсора | Class 1 and 2 |
| Диаметр зонда | 6 mm |
| Защитная гильза | Нет |
| Языки datasheet | EN |
| Type | Recommended max. operating temperature | |
|---|---|---|
| IEC 60584-1 | ASTM E230 | |
| K | 1,200 °C (2,192 °F) | 1,260 °C (2,300 °F) |
| J | 750 °C (1,382 °F) | 760 °C (1,400 °F) |
| N | 1,200 °C (2,192 °F) | 1,260 °C (2,300 °F) |
| E | 900 °C (1,652 °F) | 870 °C (1,598 °F) |
| Thermocouple | Class | |
|---|---|---|
| Type | IEC 60584-1 | ASTM E230 |
| K | 1 and 2 | Standard, special |
| J | 1 and 2 | Standard, special |
| N | 1 and 2 | Standard, special |
| E | 1 and 2 | Standard, special |
| XTRACTO-PAD ® material | Resistance in | |
|---|---|---|
| sulphurous ambient | maximum temperature | |
| 2.4665 (Hastelloy X ® ) | Medium | 1,150 °C (2,102 °F) |
| 2.4816 (Inconel 600 ® ) | Low | 1,150 °C (2,102 °F) |
| Stainless steel 1.4841 (310) | Medium | 1,150 °C (2,102 °F) |
| Stainless steel 1.4749 (446) 1) | High | 1,150 °C (2,102 °F) |
| Haynes HR 160 ® | Very high | 1,200 °C (2,192 °F) |
| Pyrosil D ® | High | 1,250 °C (2,282 °F) |
| Stainless steel 1.4401 (316) | Medium | 850 °C (1,562 °F) |
| Model | Material | Cable entry 1) | Ingress protection | Cap | Surface finish 2) |
|---|---|---|---|---|---|
| 1/4000 F | Aluminium | ½NPT | IP65 | Screw cover | Blue, painted |
| 1/4000 S | Stainless steel | ½NPT | IP65 | Screw cover | Blank |
| 5/6000 F | Aluminium | 3x½NPT | IP65 | Screw cover | Blue, painted |
| 7/8000W | Aluminium | ½NPT | IP65 | Screw cover | Blue, painted |
| 7/8000 S | Stainless steel | ½NPT | IP65 | Screw cover | Blank |
Смотреть все (8)
| Model | Description | Explosion protection | Data sheet |
|---|---|---|---|
| T32 | Digital transmitter, HART ® protocol | Optional | TE 32.04 |
| T53 | Digital transmitter FOUNDATION™ Fieldbus and PROFIBUS ® PA | Standard | TE 53.01 |
| TIF50 | Digital field temperature transmitter, HART ® protocol | Optional | TE 62.01 |
| Connection head | Transmitter model | |
|---|---|---|
| T32 | T53 | |
| 1/4000 | ○ | ○ |
| 5/6000 | ○ | ○ |
| 7/8000 | ○ | ○ |
| Thermocouple type | Positive leg | Negative leg |
|---|---|---|
| K | Green | White |
| J | Black | White |
| E | Violet | White |
| N | Pink | White |
| Thermocouple type | Positive leg | Negative leg |
|---|---|---|
| K | Yellow | Red |
| J | White | Red |
| E | Violet | Red |
| N | Orange | Red |
