TC59-E 1
TC59-E
Под заказ
WIKA · Измерение температуры · Семейство TC59

Термопара в сборе Tubeskin, извлекаемая

Термопарный узел Tubeskin, извлекаемый с фирменной конструкцией термозащитного экрана для монтажа в один этап на трубах, подходит для высокотемпературных применений в химической, нефтеперерабатывающей и печной отраслях.
Диапазон
-40…1260 °C
Выход
HART · 4-20 mA
Защита
IP65
CEIECExFMCSAII 2G Ex db IIB + H2 T6...T4 GbEx db IIB + H2 T6...T4 GbEx tb IIIC T85℃ Db IP66Class III, type 4/4XEx d IIC Gb T6/T5/T4Ex d IIB + H2 Gb T6/T5/T4
Цена
По запросу
Зависит от конфигурации
+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

Модель TC59-E eTEFRACTO-PAD ® — это продукт, разработанный в центре WIKA Houston по научно-исследовательским и опытно-конструкторским работам. С учётом знаний о применениях заказчика, его потребностей и требований были проведены обширные испытания, чтобы гарантировать, что продукт обеспечивает проверенную точность и простоту монтажа.

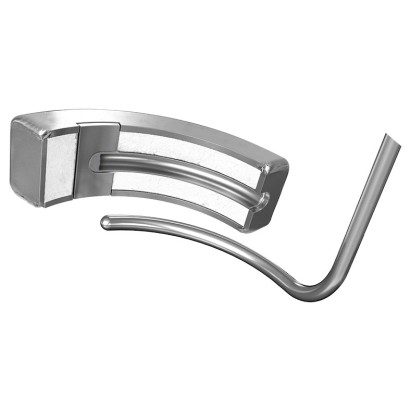

Эта уникальная конструкция термопары позволяет устанавливать свариваемые элементы (направляющий канал, термоэкран и трубные хомуты) производителю нагревателя / котла или даже производителю труб в случае специальных труб для печей. Специально разработанный формуемый термоэкран устанавливается поверх направляющего канала и кабеля. Этот экран и изоляция являются ключевыми компонентами eTEFRACTO-PAD ® , обеспечивая точное измерение температуры, и представляют собой инновацию WIKA, защищённую заявкой на патент, в нескольких странах (patent pending, property right: US 17/554,754, EP 21215402.5 и CN 202111548816.4).

Особенности

  • Конструкция со съёмной термопарой
  • Собственный дизайн термозащиты, установка за один шаг
  • Диапазоны применения от 0 ... 1,260 °C [32 ... 2,300 °F]
  • Гибкий кабель в оболочке, внутренние жилы с минеральной изоляцией
  • Высокая механическая прочность, ударопрочность

Вопросы и ответы

Какой диапазон температур измеряет TC59-E?

Диапазон измеряемой температуры составляет до 0 … 1 260 °C [32 … 2 300 °F] в зависимости от исполнения. Допустимая температура окружающей среды — от -40 до +400 °C.

Какие типы термопар доступны?

Type K, Type J и Type N, с классами допуска Class 1, Class 2, Standard или Special.

В чём преимущество извлекаемой конструкции?

Свариваемые элементы (направляющий канал, термоэкран eTEFRACTO-PAD® и хомуты) монтируются на трубу в один этап, а сам термочувствительный элемент можно устанавливать и заменять через направляющий канал без повторной сварки.

Какое исполнение взрывозащиты доступно?

Сертификаты CE, IECEx, FM и CSA; исполнения включают Ex db IIB + H2 T6…T4 Gb, Ex d IIC Gb T6/T5/T4, AEx d IIC/IIB + H2 Gb для зоны 1, а также Class I, division 1 и division 2, groups B, C, D.

Какая степень защиты корпуса?

IP65; для исполнений со взрывозащитой Ex tb IIIC указана степень IP66.

Из каких материалов изготавливается зонд?

Stainless steel 310, Stainless steel 316, Stainless steel 446, Haynes HR 160, Pyrosil D, Alloy X, Alloy 600 и Inconel 600 — выбор зависит от условий применения.

Как подключается датчик к системе управления?

Электрическое подключение выполняется через кабельный ввод, разъёмы или соединители; выходной сигнал — HART или 4 … 20 mA.

Чем TC59-E отличается от других термопар Tubeskin WIKA?

TC59-E — это извлекаемая версия: благодаря фирменному формуемому термоэкрану eTEFRACTO-PAD® (патент pending: US 17/554,754, EP 21215402.5, CN 202111548816.4) сварные элементы остаются на трубе, а термопару можно заменить без демонтажа сварного узла.

Идентификация
МодельTC59-E
СерияTC59
ПодтипExtractable tubeskin thermocouple
Измерительный диапазон
Диапазон температуры−40…+1200 °C · +0…+1260 °C · −40…+750 °C · −40…+1000 °C · +0…+760 °C
Технологические условия
Технологическое присоединение
Strong welded connection on three sides of the heat shieldeTEFRACTO-PAD ®Guide channel for easy sensor installation/removal
Темп. процесса+0…+1260 °C
Электрические характеристики
Выходной сигналHART · 4-20 mA
Электр. соединениеCable connection, plug-in connectors, connector sockets
Материалы
Материал зондаStainless steel 310, Haynes HR 160, Pyrosil D, Stainless steel 316, Stainless steel 446, Alloy X, Alloy 600, Inconel 600
Условия эксплуатации
Темп. окружающей среды−40…+400 °C
Степень защиты IPIP65
Сертификаты и одобрения
Сертификаты
CEIECExFMCSA
Взрывозащита
Class I, division 2, groups B, C, D, type 4/4XII 2G Ex db IIB + H2 T6...T4 Gb II 2G Ex db IIC T6...T4 Gb II 2D Ex tb IIIC T85°C Db IP66Ex db IIB + H2 T6...T4 Gb Ex db IIC T6...T4 Gb Ex tb IIIC T85°C Db IP66Class I, division 1, groups B, C, D, T6, type 4/4X Class II or III, division 1, groups E, F, G T6, type 4/4X Class I, division 2, groups A, B, C, D, T6 type 4/4XClass I, division 1, groups B, C, D, type 4/4X Class II, groups E, F, G, type 4/4X Class III, type 4/4XEx d IIC Gb T6/T5/T4 Ex d IIB + H2 Gb T6/T5/T4Class I, zone 1, AEx d IIC Gb T6/T5/T4 Class I, zone 1, AEx d IIB + H2 Gb T6/T5/T4IECEx Ex d Zone 1 gas Ex db IIB + H2 T6...T4 GbFM Ex d (XP) Division 1 gas Class I, division 1, groups B, C, D, T6, type 4/4XII 2G Ex db IIB + H2 T6...T4 GbEx db IIB + H2 T6...T4 GbEx tb IIIC T85℃ Db IP66Class I, division 1, groups B, C, D, T6, type 4/4XClass II or III, division 1, groups E, F, G T6, type 4/4XClass I, division 1, groups B, C, D, type 4/4XClass II, groups E, F, G, type 4/4XClass III, type 4/4XEx d IIC Gb T6/T5/T4Ex d IIB + H2 Gb T6/T5/T4Class I, zone 1, AEx d IIC Gb T6/T5/T4Class I, zone 1, AEx d IIB + H2 Gb T6/T5/T4
Дополнительные характеристики
Тип сенсораType K, Type J, Type N
Класс сенсораClass 1, Class 2, Standard, Special
Диаметр зонда6 mm
Защитная гильзаНет
Языки datasheetEN
Таблицы из даташита
Measuring element
Marking of the polarityThe colour coding at the positive poles of the instrument decides the correlation of polarity and terminal
Ceramic terminal blockSingle thermocouple
Dual thermocouple
Crastin terminal blockSingle thermocouple+ +
Dual thermocouple + -+ - - +
Cable connectionSingle thermocouple
Dual thermocouple
Validity limits of the class accuracy per EN 60584-1
Type KClass 2 Class 1-40 ... +1,200 °C [-40 ... +2,192 °F] -40 ... +1,000 °C [-40 ... +1,832 °F]
Type JClass 2 Class 1-40 ...+750 °C [-40 ... +1,382 °F] -40 ...+750 °C [-40 ... +1,382 °F]
Type NClass 2-40 ... +1,200 °C [-40 ... +2,192 °F]
limits of the class accuracy per ASTM-E230 Type KStandard0 ... 1,260 °C [32 ... 2,300 °F]
Validity Type JSpecial Standard Special0 ... 1,260 °C [32 ... 2,300 °F] 0 ... 760 °C [32 ... 1,400 °F] 0 ... 760 °C [32 ... 1,400 °F]
Type NStandard Special0 ... 1,260 °C [32 ... 2,300 °F]
0 ... 1,260 °C [32 ... 2,300 °F]
IEC 60584-3 ThermocouplePositive legNegative leg
KGreenWhite
JBlackWhite
NPinkWhite
ASTM E230 ThermocouplePositive legNegative leg
KYellowRed
JWhiteRed
NOrangeRed
ModelMaterialCable entry thread sizeIngress protection (max.) 1) IEC/EN 60529CapSurfaceConnection to neck tube
1/40001/4000Aluminium■ ½NPT ■ ¾NPT ■ M20 x 1.5IP66 2)Screw-on lidBlue, painted (RAL 5022)½NPT
5/6000 1/40007/8000 Stainless steel7/8000 DIH50 andere ■ ½NPT ■ ¾NPT ■ M20 x 1.5KN4-P Anschlussgehäuse IP66 2)BVC Screw-on lidNatural finish½NPT
5/60005/6000Aluminium■ 3x½NPT ■ 3x¾NPT ■ 3 x M20 x 1.5IP66 2)Screw-on lidBlue, painted (RAL 5022)½NPT
7/8000 5/60007/8000 DIH50 Stainless steelandere Anschlussgehäuse ■ 3x½NPT ■ 3x¾NPT ■ 3 x M20 x 1.5KN4-P BVC IP66 2)Screw-on lidNatural finish½NPT
7/80007/8000Aluminium■ ½NPT ■ ¾NPT ■ M20 x 1.5IP66 2)Screw-on lidBlue, painted (RAL 5022)½NPT
7/8000 DIH50 7/8000andere Anschlussgehäuse Stainless steelKN4-P ■ ½NPT ■ ¾NPT ■ M20 x 1.5BVC IP66 2)Screw-on lidNatural finish½NPT
PIH-LAluminium■ ½NPT/ closed ■ M20 x 1.5 / closed ■ 2x½NPT ■ 2 x M20 x 1.5IP66 2)Screw-on lid, flatBlue lid, painted Grey lower body, painted■ ½NPT ■ M20 x 1.5
PIH-HAluminium■ ½NPT/ closed ■ M20 x 1.5 / closed ■ 2x½NPT ■ 2 x M20 x 1.5IP66 2)Screw-on lid, highBlue lid, painted Grey lower body, painted■ ½NPT ■ M20 x 1.5
Смотреть все (13)
Possible mounting positions for transmittersModel T16Model T32Model T38
1/4000○○○
5/6000○○○
7/8000○○○
PIH-L / PIH-H○○○
Process connection
DesigneTEFRACTO-PAD ®
■ Strong welded connection on three sides of the heat shield ■ This in combination with the moldable insulation offers accuracy and reliability in demanding applications ■ Designed for high heat flux and/or difficult applications, including flame impingement applications ■ A guide channel allows for easy sensor installation / removal. ■ Special features of the guide channel ensure intimate sensor contact with the tube being measured.
Material (weldable)Stainless steel 310
Sheathed cable (MIMS cable)
Design■ Fixed connection (compression fitting) to the furnace ■ Sliding connection (piston/spring) to the furnace
Bending radiusFive times the sheath diameter
Cable lengthFixed connection150 mm[6 in]
Other lengths on request
Sliding connectionUser specifications
Sheath diameter■ 6.0 mm[0.24 in] ■ 6.4 mm[0.25 in] ■ 7.9 mm[0.31 in] ■ 9.5 mm[0.37 in]
→ Other diameters on request
Compression fittingFixed connectionThe sealing from the process is performed by the compression fitting. It can be supplied in most common thread sizes.
Sliding connection-
Compensating cableFixed connectionPTFE-insulated (standard)
Sliding connectionUser specifications
Wire endsTerminal block-
Cable connectionUser specifications
Sheath materialResistance in sulphurous ambientResistance in maximum temperature
Stainless steel 310Medium1,150 °C [2,102 °F]
Stainless steel 446 1)High1,150 °C [2,102 °F]
Alloy XMedium1,150 °C [2,102 °F]
Alloy 600Low1,150 °C [2,102 °F]
Haynes HR 160 ®Very high1,200 °C [2,192 °F]
Pyrosil D ®High1,250 °C [2,282 °F]
Stainless steel 316Medium850 °C [1,562 °F]
→ Other materials on request
Operating conditions
Ambient and storage temperature
PVC105 °C [221 °F]
PTFE250 °C [482 °F]
Fibreglass400 °C [752 °F]
Vibration resistance50 g (probe tip)
First index numberDegree of protection / Short descriptionTest parameters
Degrees of protection against solid foreign bodies (defined by the 1st index number)
5Dust-protectedPer IEC/EN 60529
6Dust-tightPer IEC/EN 60529
Degrees of protection against water (defined by the 2nd index number)
4Protected against splash waterPer IEC/EN 60529
5Protected against water jetsPer IEC/EN 60529
6Protected against strong water jetsPer IEC/EN 60529
LogoDescriptionRegion
EU declaration of conformityEuropean Union
LogoDescriptionRegion
EU declaration of conformityEuropean Union
IECEx Hazardous areas Ex d Zone 1 gas Ex db IIB + H2T6...T4 GbInternational
FM Hazardous areas Ex d (XP) Division 1 gas Class I, division 1, groups B, C, D, T6, type 4/4XUSA and Canada
CSAUSA and Canada
Patent numberDescription
US 17/554,754 EP 21215402.5 CN 202111548816.4Thermocouple sensor assembly (patent pending)
ModelDescriptionOrder number
TubeMaterial: Stainless steel 310
MI cable ∅6.0 ... 6.4 mm[0.24 ... 0.25 in]55984097
MI cable ∅7.9 ... 9.5 mm[0.31 ... 0.37 in]55984101
