F4882 1
F4882
Под заказ
WIKA · Измерение силы · Семейство F4882

Одноконтактный тензодатчик (датчик нагрузки с одной точкой измерения)

Одноточечный тензодатчик (датчик силы) до 40 кг, изготовленный из алюминия, подходит для контрольных весов, применений для фасовки, дозирующих систем и настольных весов.
Диапазон
0…40 kg
Выход
2.0 ±0.2 mV/V
Точность
±0.02 % Fnom
Защита
IP67
RoHSUKCAEACCE
Цена
По запросу
Зависит от конфигурации
+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

Одноточечные тензодатчики модели F4882 представляют собой ряд одноточечных тензодатчиков из алюминия, пригодных для широкого спектра применений. Благодаря стандартизированной геометрии и простому исполнению их можно легко устанавливать во всех типах весов.

Тензодатчики модели F4882 адаптированы к специальным требованиям контрольных весов и имеют особенно короткое время установления, чтобы масса регистрируемого груза могла быть определена как можно быстрее.

Тензодатчики также подходят для применения в таких сферах, как промышленность, торговля, медицина и научные исследования.

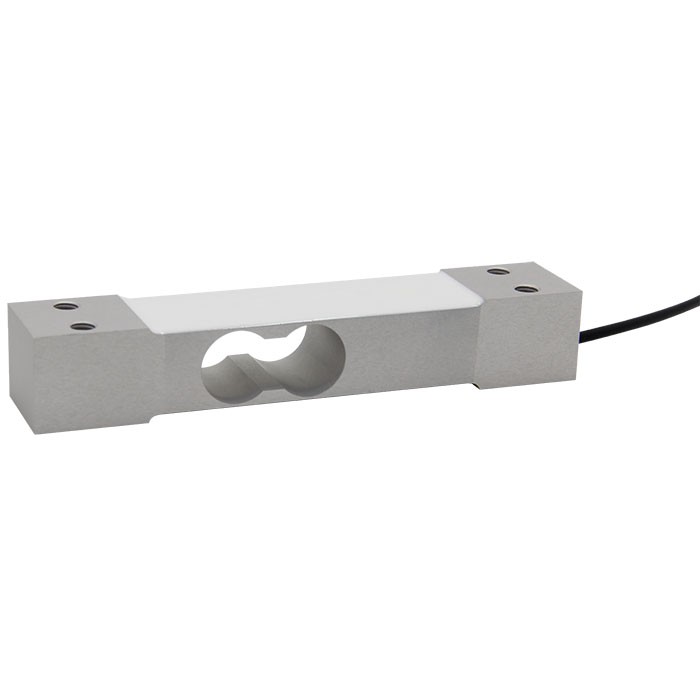

Тензодатчик, модель F4882

Одноточечные тензодатчики модели F4882 также отличаются высокой точностью и быстро реагируют. Они также нечувствительны к боковым и угловым нагрузкам.

Тензодатчики удобны в обращении благодаря простому вводу силы. Он выполняется перпендикулярно геометрии.

Особенности

  • Диапазоны измерений 0 ... 3 кг до 0 ... 40 кг [0 ... 7 lbs to 0 ... 88 lbs]
  • Тензорезистор из алюминия
  • Высокая точность, быстрое реагирование, малое время установления
  • Нечувствительность к боковым и угловым нагрузкам
  • Простая конструкция, лёгкий монтаж

Вопросы и ответы

Какой максимальный диапазон измерений у модели F4882?

До 0 … 40 кг; также доступны диапазоны 0 … 3, 0 … 5, 0 … 7, 0 … 10, 0 … 15, 0 … 20 и 0 … 30 кг.

Какая точность у тензодатчика F4882?

Класс точности составляет ±0,02 % Fnom.

Из какого материала изготовлен тензодатчик?

Тензодатчик изготовлен из алюминия, масса самого датчика — 0,25 кг.

Какая степень защиты у модели F4882?

Степень защиты — IP67.

В каком диапазоне температур может работать датчик?

Окружающая среда: -20 … +65 °C; температура среды: -10 … +40 °C.

Есть ли у тензодатчика защита от перегрузки?

Да, предусмотрена защита от перегрузки до 150 %.

Какой выходной сигнал у датчика?

Выходной сигнал составляет 2,0 ±0,2 мВ/В.

Чем модель F4882 отличается для контрольных весов?

Тензодатчик адаптирован к специальным требованиям контрольных весов: он имеет особенно короткое время установления, высокую точность и нечувствителен к боковым и угловым нагрузкам, что позволяет быстро определять массу груза.

Идентификация
МодельF4882
ПодтипSingle point
Измерительный диапазон
Диапазон силы0…40 kg · 0…3 kg · 0…5 kg · 0…7 kg · 0…10 kg · 0…15 kg · 0…20 kg · 0…30 kg · 0…7 lbf · 0…11 lbf · 0…15 lbf · 0…22 lbf · 0…33 lbf · 0…44 lbf · 0…66 lbf · 0…88 lbf · 0…88 lbs
Точность измерения
Класс точности±0.02 % Fnom
Технологические условия
Темп. процесса−10…+40 °C
Способ монтажаSingle-point
Электрические характеристики
Выходной сигнал2.0 ±0.2 mV/V
Материалы
Материал тензодатчикаAluminium
Условия эксплуатации
Темп. окружающей среды−20…+65 °C
Степень защиты IPIP67
Вес0.25 kg
Сертификаты и одобрения
Сертификаты
RoHSUKCAEACCE
Дополнительные характеристики
Защита от перегрузки150 %
Длина кабеля0.4 m
Языки datasheetEN
Таблицы из даташита
Model F4882
Rated load F nom kg3571015203040
Rated load F nom lbs711152233446688
Relative linearity error din lin 1)±0.02%F nom
Relative creep. 30 min.±0.02%F nom
Relative reversibility error v±0.02%F nom
Relative deviation of zero signal d S, 0±5%F nom
Temperature effect on zero signalTK 0≤ ±0.014 %/10 K
Temperature effect on characteristic value TK C≤ ±0.02 %/10 K
Force limit F L150%F nom
Breaking force F B200%F nom
Material of the measuring bodyAluminium
Rated temperature range B T, nom-10 ...+40 °C [14 ... 104 °F]
Operating temperature range B T, G-20 ...+65 °C [-4 ... 149 °F]
Input resistance R e410 ±10Ω
Output resistance R a350 ±5Ω
Insulation resistance R is≥ 5.000 MΩ/DC 100V
Output signal (rated characteristic value) C nom2.0 ±0.2 mV/V
Electrical connectionMeasuring cable ∅4x400 mm[∅0.157 x 15.75 in]
Supply voltage U B.nomDC 5 ...10V (max. 15 V)
Ingress protection (per IEC/EN 60529)IP67
Platform size300 x 300 mm[11.81 x 11.81 in]
Weight0.25 kg [0.55 lbs]
LogoDescriptionRegion
EU declaration of conformity RoHS directiveEuropean Union
UKCA RoHS directiveUnited Kingdom
LogoDescriptionRegion
EACEurasian Economic Community
Electrical connection
Supply voltage+Exc+Red
Supply voltage-Exc-Green
Signal+Sig+Black
Signal-Sig-White
ShieldShieldYellow-green
