Одноконтактный тензодатчик (датчик силы)
Описание
Одноточечные тензодатчики модели F4818 представляют собой серию одноточечных тензодатчиков из алюминия, пригодных для широкого спектра применений. Благодаря стандартизированной геометрии и простому исполнению их легко устанавливать во все типы весов.
Тензодатчики модели F4818 применяются в различных областях, таких как промышленность, торговля, медицина и научные исследования.
Наиболее распространённая область применения — прецизионные, промышленные и лабораторные весы, а также весовые конвейеры (питатели) для измерения массы продуктов (например, пищевых продуктов, сыпучих материалов, кормов). Тензодатчики также используются в упаковочной промышленности, в производстве, а также при испытаниях материалов.

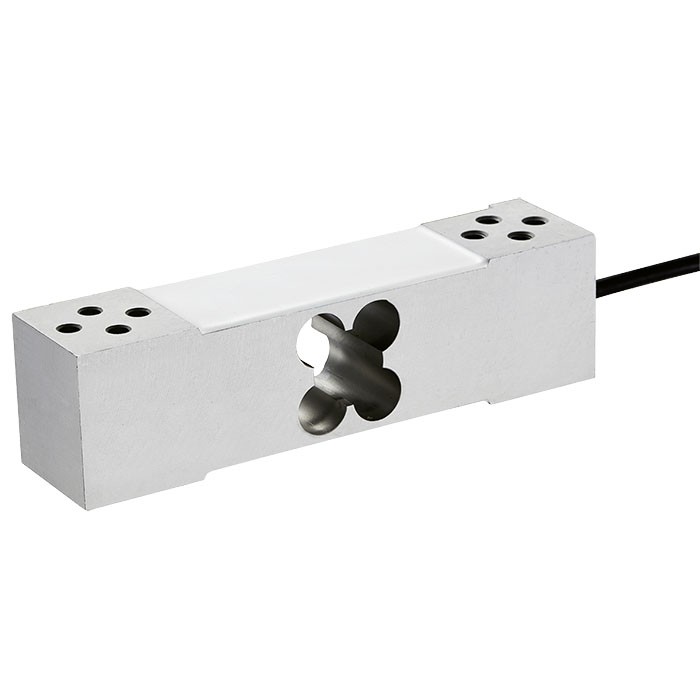

Одноточечный тензодатчик, модель F4818
Одноточечные тензодатчики отличаются высокой точностью и быстрым откликом. Кроме того, они нечувствительны к боковым и угловым нагрузкам.
Тензодатчики легко обслуживать благодаря простой схеме ввода силы. Она выполняется перпендикулярно геометрии.
Особенности
- Диапазоны измерений 0 ... 20 кг до 0 ... 500 кг [0 ... 44 lbs до 0 ... 1,102 lbs]
- Тензорезистор из алюминия
- Высокая точность и быстрое реагирование
- Нечувствительность к боковым и угловым нагрузкам
- Простая конструкция, лёгкий монтаж
Вопросы и ответы
Какие диапазоны измерений доступны у модели F4818?
От 0 … 20 кг до 0 … 500 кг; также доступны исполнения с диапазонами в lbf (от 44 до 1102 lbs).
Какая точность у этого тензодатчика?
Класс точности составляет ±0.02 % Fnom при выходном сигнале 2.0 ±0.2 мВ/В.
Из какого материала выполнен датчик и как он защищён от внешней среды?
Корпус изготовлен из алюминия, степень защиты по стандарту — IP65.
Каковы допустимые температуры эксплуатации?
Температура окружающей среды: -20 … +60 °C; температура рабочей среды: -10 … +40 °C.
Какое исполнение во взрывозащищённом варианте предусмотрено для этой модели?
Для данной модели данные о взрывозащищённом исполнении отсутствуют.
Какая перегрузка допустима для датчика?
Допустимая перегрузка составляет 120 %.
Чем модель F4818 отличается от соседних моделей серии одноточечных тензодатчиков?
F4818 отличается высокой точностью (±0.02 % Fnom), нечувствительностью к боковым и угловым нагрузкам, а также простой конструкцией из алюминия, облегчающей монтаж.
Соберите SPP-F4818 под свою задачу
Артикул собирается автоматически. Если сомневаетесь — напишите инженеру; подскажем по параметрам линии.
- ModelF4818 Single point load cell aluminium 0...20kg to 0...500kg
- Force directioncompression
- Rated force/Rated load—
- Relative linearity error±0.02% Fnom
- Output signal2.0 ±0.2 mV/V
- Electrical connectionCable output, free wires
- Cable length5 ft (1.5 m)
- Cable diameterØ5 mm
Завершите конфигурацию
Выберите все параметры, чтобы отправить запрос.
| Модель | F4818 |
| Подтип | Single point |
| Диапазон силы | 0…20 kg · 0…30 kg · 0…50 kg · 0…60 kg · 0…100 kg · 0…150 kg · 0…200 kg · 0…250 kg · 0…300 kg · 0…350 kg · 0…500 kg · 0…44 lbf · 0…66 lbf · 0…110 lbf · 0…132 lbf · 0…221 lbf · 0…331 lbf · 0…441 lbf · 0…551 lbf · 0…661 lbf · 0…772 lbf · 0…1102 lbf |
| Класс точности | ±0.02 % Fnom |
| Темп. процесса | −10…+40 °C |
| Способ монтажа | Single-point |
| Выходной сигнал | 2.0 ±0.2 mV/V |
| Материал тензодатчика | Aluminium |
| Темп. окружающей среды | −20…+60 °C |
| Степень защиты IP | IP65 |
| Вес | 0.6 kg |
| Сертификаты | RoHSCE |
| Защита от перегрузки | 120 % |
| Длина кабеля | 1.5 m |
| Языки datasheet | EN, DE |
| Model F4818 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Rated load F nom kg | 20 | 30 | 50 | 60 | 100 | 150 200 | 250 | 300 | 350 | 500 |
| Rated load F nom lbs | 44 | 66 | 110 | 132 | 221 | 331 441 | 551 | 661 | 772 | 1,102 |
| Relative linearity error d lin 1) | ±0.02%F nom | |||||||||
| Relative creep, 30 min. | ±0.02%F nom | |||||||||
| Relative reversibility error v | ±0.02%F nom | |||||||||
| Relative deviation of zero signal d S, 0 | ±2%F nom | |||||||||
| Temperature effect on zero signalTK 0 | ≤ ±0.025 %/10 K | |||||||||
| Temperature effect on characteristic value TK C | ≤ ±0.025 %/10 K | |||||||||
| Force limit F L | 120%F nom | |||||||||
| Breaking force F B | 200%F nom | |||||||||
| Material of the measuring body | Aluminium | |||||||||
| Rated temperature range B T;nom | -10 …+40 °C [+14 ...+104 °F] | |||||||||
| Operating temperature range B T, G | -20 …+60 °C [-4 ...+140 °F] | |||||||||
| Input resistance R e | 410 ±10Ω | |||||||||
| Output resistance R a | 350 ±5Ω | |||||||||
| Insulation resistance R is | ≥ 2,000 MΩ/DC 100V | |||||||||
| Output signal (rated characteristic value) C nom | 2.0 ±0.2 mV/V | |||||||||
| Electrical connection | Measuring cable ∅5x1,500 mm[∅0.19 x 59.06 in] | |||||||||
| Supply voltage U B, nom | DC 10V (max. 15 V) | |||||||||
| Ingress protection (per IEC/EN 60529) | IP65 | |||||||||
| Platform size | 450 x 450 mm[17.72 x 17.72 in] | |||||||||
| Weight | 0.6 kg [1.3 lbs] |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity RoHS directive | European Union |
| Supply voltage+ | Exc+ | Red |
|---|---|---|
| Supply voltage- | Exc- | Black |
| Signal+ | Sig+ | Green |
| Signal- | Sig- | White |
| Shield | Shield | Yellow-green |
