SPP-F2301

Под заказ

WIKA · Измерение силы · Семейство SPP-F2301

Тензо-/компрессионный датчик силы

Name: Тензо-/компрессионный датчик силы
Brand: WIKA
SKU: SPP-F2301

F2301 Тензо-/компрессионный преобразователь, встроенный усилитель, наружная резьба, 0..1 кН–0..200 кН — конфигурируемое изделие WIKA с 30 вариантами конфигурации. Варианты: F2301, F23C1, F23S1.

Выход

4 ... 20 mA, 2-w

Цена

По запросу

Зависит от конфигурации

Заказать расчёт

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

Тензо-/компрессионные датчики силы подходят для статических и динамических измерений при непосредственной передаче усилия. Они предназначены для определения усилий растяжения и/или сжатия в различных областях применения.

Эти датчики силы очень часто используются в линейных приводах, а также в области специального машиностроения и лабораторной техники. Датчики силы также прекрасно подходят для талей и крановых систем.

Соответствующие технические и региональные допуски для этих датчиков силы, разумеется, доступны в качестве опций.

Для получения дополнительных допусков см. стр. 4

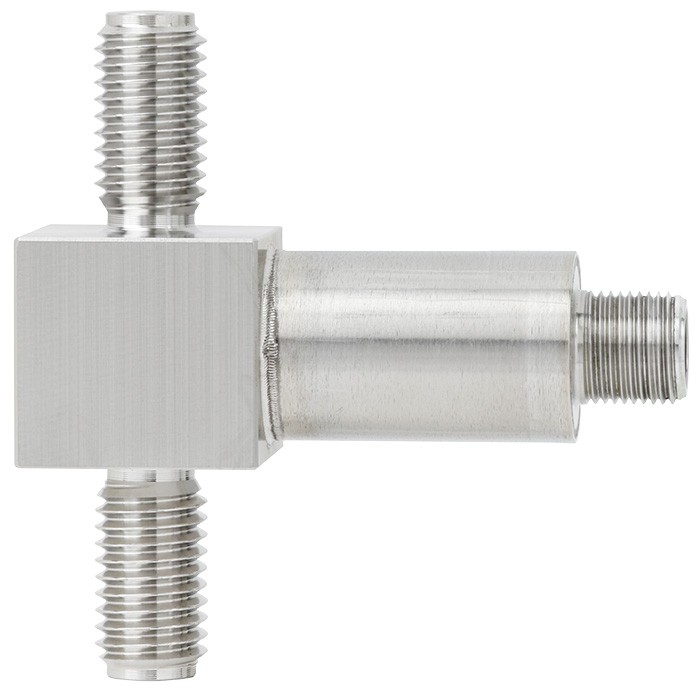

Тензо-/компрессионный датчик силы, модель F2301

Датчики силы изготовлены из высокопрочной коррозионностойкой нержавеющей стали 1.4542, свойства которой особенно подходят для области применения датчика.

В качестве выходных сигналов доступны распространённые активные токовые и напряженческие выходы (4 … 20 mA, 0 … 10 V). Также возможны дублированные выходные сигналы и протоколы CANopen ®.

Тензо-/компрессионные датчики силы могут быть интегрированы в сертифицированную систему защиты от перегрузки WIKA с моделью ELMS1 (DIN EN ISO 13849-1 с PL d/Cat. 3).

Особенности

Диапазоны измерений 0 ... 1 кН до 0 ... 500 кН [0 ... 224.8 lbf до 0 ... 112,404 lbf]
Коррозионностойкое исполнение из нержавеющей стали
Встроенный усилитель
Высокая длительная стабильность, высокая устойчивость к ударам и вибрации
Хорошая воспроизводимость, простой монтаж

Вопросы и ответы

Какие диапазоны измерений доступны у датчика SPP-F2301?

Диапазоны измерений — от 0 … 1 кН до 0 … 500 кН; базовая конфигурация F2301 охватывает 0 … 1 кН – 0 … 200 кН.

Какой выходной сигнал у датчика?

Доступны распространённые активные токовые и напряженческие выходы: 4 … 20 mA (2-wire) и 0 … 10 V. Также возможны дублированные выходные сигналы и протоколы CANopen®.

Из какого материала изготовлен датчик?

Корпус выполнен из высокопрочной коррозионностойкой нержавеющей стали 1.4542, что обеспечивает стойкость к коррозии в промышленных условиях.

Как крепится датчик к объекту?

Датчик имеет наружную резьбу для непосредственной передачи усилия растяжения или сжатия.

Подходит ли датчик для динамических измерений?

Да, тензо-/компрессионные датчики силы подходят для статических и динамических измерений при непосредственной передаче усилия; они также отличаются высокой стойкостью к ударам и вибрации.

Можно ли защитить систему от перегрузки?

Да, датчики могут быть интегрированы в сертифицированную систему защиты от перегрузки WIKA с моделью ELMS1 согласно DIN EN ISO 13849-1 (PL d/Cat. 3).

Чем отличаются модели F2301, F23C1 и F23S1?

Это варианты одного конфигурируемого семейства SPP-F2301 с 30 вариантами конфигурации; конкретные различия между исполнениями определяются выбранной конфигурацией изделия.

В каких областях применяется этот датчик силы?

Он используется в промышленном взвешивании, машиностроении и автоматизации производства, химической и нефтехимической промышленности, а также в крановых системах и талях, включая линейные приводы и специальное машиностроение.

Идентификация

Модель

SPP-F2301

Электрические характеристики

Выходной сигнал

4 ... 20 mA, 2-w

Таблицы из даташита

Model	F2301 and F23C1 UL approval	F23S1
Rated force F nom kN	1, 2, 3, 5, 10, 20, 30, 50, 100, 200, 300, 500	3, 5, 10, 20, 30, 50, 100
Rated force F nom lbf	225; 450; 674; 1,124; 2,248; 4,496; 6,744; 11,240; 22,481; 44,962; 67,443; 112,404	674; 1,124; 2,248; 4,496; 6,744; 11,240; 22,481
Relative linearity error d lin 1)	±0.5%F nom
Relative reversibility error v	< 0.1%F nom
Temperature effect on
the characteristic valueTK c	0.2%F nom / 10 K	0.4%F nom / 10 K
the zero signalTK 0	0.2%F nom / 10 K	0.4%F nom / 10 K
Force limit F L	150%F nom
Breaking force F B	300%F nom
Permissible vibration loading F rb	50%F nom (in accordance with DIN 50100)
Rated displacement (typical) s nom
< 10 kN [< 2,248 lbf]	< 0.02 mm[< 0.00079 in]
< 100 kN [< 22,481 lbf]	< 0.2 mm[< 0.0079 in]
Rated temperature range B T;nom	-20 …+80 °C [-4 ...+176 °F]
Operating temperature range B T, G	■ -30 …+80 °C [-22 ...+176 °F] ■ -40 …+80 °C [-40 ...+176 °F]	-30 …+80 °C [-22 ...+176 °F]
Storage temperature range B T, S	-40 …+85 °C [-40 ...+185 °F]
Electrical connection	■ Circular connector M12 x 1, 5-pin ■ CANopen ® , circular connector M12 x 1, 5-pin	2-connector variant, 4-pin
Characteristic value range B C (Output signal)	■ 4 …20mA, 2-wire ■ 4 …20mA, 3-wire ■ DC 0 …10V, 3-wire ■ Optional redundant signal ■ CANopen ® Protocol in accordance with CiA ® 301, instrument profile CiA ® 404, communication services	Redundant, opposing 4 …20mA, 3-wire / 20 …4mA,3-wire Version in accordance with requirements for functional safety per machinery directive 2006/42/EC asWIKA overload protection with model ELMS1 (DIN EN ISO 13849-1 with PL d/cat. 3).
Insulation resistance	> 2GΩ
Current/power consumption	■ Current output 4 …20mA, 2-wire: Signal current ■ Current output 4 …20mA, 3-wire:<8mA ■ Voltage output:<8mA ■ CANopen ® :<1W	Current output 4 …20mA:Signal current
Supply voltage UB	■ DC 9 ...36V for current output ■ DC 13 ...36V for voltage output ■ DC 9 ...36V for CANopen ®	DC 10 …30Vfor current output
Load	■ ≤ (UB - 10 V) / 0.024 A for current output ■ > 25 kΩ for voltage output	■ ≤ (UB - 10 V) / 0.020 A (channel 1) for current output ■ ≤ (UB - 7 V) / 0.020 A (channel 2) for current output
Ingress protection (per IEC/EN 60529)
Unplugged state	IP66, IP67	IP67
Plugged-in state	IP68, IP69, IP69K
Electrical protection	Reverse polarity protection, overvoltage and short-circuit	resistance
Vibration resistance	20 g, 100 h, 50 ... 150 Hz (per DIN EN 60068-2-6)
Shock resistance	DIN EN 60068-2-27
Immunity	■ In accordance with DIN EN 61326-1/DIN EN 61326-2-3 ■ EMC-strengthened versions
Intended use	Indoor and outdoor use, typically at altitudes of up to 2,500	m[8,202.5 ft] above sea level.

Model	F23C1 ATEX/IECEx EX ib 1)	F2301 Signal jump
Rated force F nom kN	1, 2, 3, 5, 10, 20, 30, 50, 100
Rated force F nom lbf	225; 450; 674; 1,124; 2,248; 4,496; 6,744; 11,240; 22,481
Relative linearity error d lin 2)	±0.5%F nom
Relative reversibility error v	< 0.1%F nom
Temperature effect on
the characteristic valueTK c	0.4%F nom / 10 K	0.2%F nom / 10 K
the zero signalTK 0	0.4%F nom / 10 K	0.2%F nom / 10 K
Force limit F L	150%F nom
Breaking force F B	300%F nom
Permissible vibration loading F rb	50%F nom (in accordance with DIN 50100)
Rated displacement (typical) s nom
< 10 kN [< 2,248 lbf]	< 0.02 mm[< 0.00079 in]
< 100 kN [< 22,481 lbf]	< 0.2 mm[< 0.0079 in]
Rated temperature range B T;nom	-20 …+80 °C [-4 ...+176 °F]
Operating temperature range B T, G	Ex II 2G Ex ib IIC T4 Gb -25 °C <T amb < +85 °C Ex II 2G Ex ib IIC T3 Gb -25 °C <T amb < +100 °C Ex I M2 Ex ib I Mb -25 °C <T amb < +85 °C Ex II 2G Ex ib IIC T4 Gb -40 °C <T amb < +85 °C Ex I M2 Ex ib I Mb	-30 …+80 °C [-22 ...+176 °F]
Storage temperature range B T, S	-40 …+85 °C [-40 ...+185 °F]
Electrical connection	Circular connector M12 x 1, 4-pin
Characteristic value range B C (Output signal)	4 …20mA, 2-wire	■ 4 …16mA, 3-wire 3) ■ DC 2 …8V, 3-wire 3)
Insulation resistance	> 2GΩ
Current/power consumption	Current output4…20mA 2-wire: Signal current	■ Current output4…20mA 2-wire: Signal current ■ Current output4…20mA 3-wire:<8mA ■ Voltage output:<8mA
Supply voltage UB	DC 10 ...30V for current output	■ DC 9 …36Vfor current output ■ DC 13 ...36V for voltage output
Load	■ ≤ (UB - 10 V) / 0.024 A for current output ■ > 25 kΩ for voltage output
Ingress protection (per IEC/EN 60529)
Unplugged state	IP66, IP67	IP67
Plugged-in state	IP68, IP69, IP69K
Electrical protection	Reverse polarity protection, overvoltage and short-circuit resistance
Vibration resistance	20 g, 100 h, 50 ... 150 Hz (per DIN EN 60068-2-6)
Immunity	■ In accordance with DIN EN 61326-1/DIN EN 61326-2-3

Rated force in kN	Dimensions inmm	Tightening torque (Nm)
A	B	D	E	F	G	H	K1	K2	L	M	ØN -0.1	Sphere R	Rated dis- placement
1, 2, 3	25.3	24	24	23	4.3	1.5	6	56	76	70	M12	9.5	60	< 0.02	15
5	25.3	24	24	23	4.3	1.5	6	56	76	70	M12	9.5	60	< 0.02	15
10	25.3	24	31	23	4.3	1.5	6	56	76	77	M12	9.5	80	< 0.02	15
20	25.3	26	35	34	3.8	2	10	56	76	103	M20 x 1.5	17	100	< 0.2	60
30	26	27	44	34	3.8	2	10	56.5	76.5	112	M20 x 1.5	17	120	< 0.2	60

Rated force in lbf	Dimensions in inch	Tightening torque (Nm) dis-
A	B	D	E	F	G	H	K1	K2	L	M	ØN -0.004	Sphere R	Rated placement
225, 450, 674	0.99	0.99	0.99	0.9	0.17	0.06	0.24	2.2	2.99	2.75	M12	0.37	2.36	< 0.00079	15
1,124	0.99	0.99	0.99	0.9	0.17	0.06	0.24	2.2	2.99	2.75	M12	0.37	2.36	< 0.00079	15
2,248	0.99	0.99	0.99	0.9	0.17	0.06	0.24	2.2	2.99	3.03	M12	0.37	3.15	< 0.00079	15
4,496	0.99	1	1.37	1.34	0.15	0.08	0.39	2.2	2.99	4.05	M20 x 1.5	0.67	3.94	< 0.0079	60
6,744	1.02	1.06	1.73	1.34	0.15	0.08	0.39	2.22	3.01	4.41	M20 x 1.5	0.67	4.72	< 0.0079	60

Смотреть все (20)

Rated force in kN	Dimensions inmm	Tightening torque MA (Nm)
ØC	D	E	F	G	H	K1	K2	L	M	ØN -0.1	Sphere R	Rated dis- placement
50	38	50	40	5	2	12	58	68	130	M24 x 2	20	150	< 0.2	110
100	46	54	71	7.5	3	19.5	62.5	82.5	196	M39 x 3	34	200	< 0.2	390
200	67	67	82	7.5	3	22.5	73	93	231	M45 x 3	40	250	< 0.2	495
300	73	73	98	14	3	28	65.5	85.5	269	M56 x 4	50	300	< 0.2	640
500	94	94	113	17	3	32	65.5	85.5	320	M64 x 4	58	400	< 0.2	760

Rated force in lbf	Dimensions in inch	Tightening torque MA (Nm)
ØC	D	E	F	G	H	K1	K2	L	M	ØN -0.004	Sphere R	Rated dis- placement
11,240	1.5	1.97	1.57	0.2	0.08	0.47	2.28	2.68	5.12	M24 x 2	0.79	5.9	< 0.0079	110
22,481	1.81	2.16	2.8	0.3	0.12	0.76	2.46	3.25	7.72	M39 x 3	1.34	7.87	< 0.0079	390
44,962	2.64	2.64	3.23	0.3	0.12	0.88	2.87	3.66	9.09	M45 x 3	1.57	9.84	< 0.0079	495
67,443	2.87	2.87	3.86	0.55	0.12	1.1	2,58	3,37	10.6	M56 x 4	1.97	11.8	< 0.0079	640
112,404	3.7	3.7	4.45	0.67	0.12	1.26	2,58	3,37	12.6	M64 x 4	2.28	15.75	< 0.0079	760

Rated force in kN	Dimensions inmm	Tightening torque (Nm)
A	B	D	E	F	G	H	K1	K2	L	M	ØN -0.1	Sphere R	Rated dis- placement
1, 2, 3, 5	25.3	24	24	23	4.3	1.5	6	68.8	88.8	70	M12	9.5	60	< 0.02	15
10	25.3	24	31	23	4.3	1.5	6	68.8	88.8	77	M12	9.5	80	< 0.02	15
20	25.3	26	35	34	3.8	2	10	68.8	88.8	103	M20 x 1.5	17	100	< 0.2	60
30	26	27	44	34	3.8	2	10	69.1	89.1	112	M20 x 1.5	17	120	< 0.2	60

Rated force in lbf	Dimensions in inch	Tightening torque MA (Nm)
A	B	D	E	F	G	H	K1	K2	L	M	ØN -0.004	Sphere R	Rated dis- placement
225, 450 674, 1,124	0.99	0.94	0.94	0.91	0.17	0.06	0.24	2.71	3.5	2.75	M12	0.37	2.36	< 0.00079	15
2,248	0.99	0.94	1.22	0.91	0.17	0.06	0.24	2.71	3.5	3.03	M12	0.37	3.15	< 0.00079	15
4,496	0.99	1.02	1.38	1.34	0.15	0.08	0.39	2.71	3.5	4.06	M20 x 1.5	0.67	3.94	< 0.0079	60
6,744	1.02	1.06	1.73	1.34	0.15	0.08	0.39	2.72	3.51	4.41	M20 x 1.5	0.67	4.72	< 0.0079	60

Rated force in kN	Dimensions inmm	Tightening torque MA (Nm)
ØA	D	E	F	G	H	K1	K2	L	M	ØN -0.1	Sphere R	Rated dis- placement
50	38	50	40	5	2	12	73.3	93.3	130	M24 x 2	20	150	< 0.2	110
100	46	54	71	7.5	3	19.5	77.3	97.3	196	M39 x 3	34	200	< 0.2	390
200	67	67	82	7.5	3	22.5	87.8	107.8	231	M45 x 3	40	250	< 0.2	495
300	73	73	98	14	3	28	92.3	112.3	269	M56 x 4	50	300	< 0.2	640
500	94	94	113	17	3	32	102.8	122.8	320	M64 x 4	58	400	< 0.2	760

Rated force in lbf	Dimensions in inch	Tightening torque (Nm) dis-
ØA	D	E	F	G	H	K1	K2	L	M	ØN -0.004	Sphere R	Rated placement
11,240	1.5	1.97	1.57	0.2	0.08	0.47	2.89	3.67	5.12	M24 x 2	0.79	5.9	< 0.0079	110
22,481	1.81	2.16	2.8	0.30	0.12	0.76	3.04	3.83	7.72	M39 x 3	1.34	7.87	< 0.0079	390
44,962	2.64	2.64	3.23	0.30	0.12	0.88	3.46	4.24	9.09	M45 x 3	1.57	9.84	< 0.0079	495
67,443	2.87	2.87	3.86	0.55	0.12	1.1	3.63	4.42	10.6	M56 x 4	1.97	11.8	< 0.0079	640
112,404	3.7	3.7	4.45	0.67	0.12	1.26	4.05	4.83	12.6	M64 x 4	2.28	15.75	< 0.0079	760

Rated force in kN	Dimensions inmm	Tightening torque (Nm)
A	B	D	E	F	G	H	K1	K2	L	M	N -0.1	Sphere R
5	25.3	24	24	23	4.3	1.5	6	76	96	70	M12	9.5	60	15
10	25.3	24	31	23	4.3	1.5	6	76	96	77	M12	9.5	80	15
20	25.3	26	35	34	3.8	2	10	76	96	103	M20 x 1.5	17	100	60
30	26	27	44	34	3.8	2	10	76	96	112	M20 x 1.5	17	120	60

Rated force in lbf	Dimensions in inch	Tightening torque MA (Nm)
A	B	D	E	F	G	H	K1	K2	L	M	ØN -0.004	Sphere R
1,124	1.0	0.94	0.94	0.9	0.17	0.06	0.24	2.99	3.87	2.75	M12	0.37	2.36	15
2,248	1.0	0.94	1.22	0.9	0.17	0.06	0.24	2.83	3.87	3.03	M12	0.37	3.15	15
4,496	1.0	1.02	1.38	1.34	0.15	0.08	0.39	2.83	3.87	4.06	M20 x 1.5	0.67	3.94	60
6,744	1.02	1.06	1.73	1.34	0.15	0.08	0.39	2.83	3.87	4.41	M20 x 1.5	0.67	4.72	60

Rated force in kN	Dimensions inmm	Tightening torque MA (Nm)
ØA	B	D	E	F	G	H	K1	K2	L	M	N -0,1	Sphere R	Rated dis- placement
50	38	--	50	40	5	2	12	80	100	130	M24 x 3	20	150	< 0.2	110
100	46	--	54	71	7.5	3	19.5	85	105	196	M39 x 3	34	200	< 0.2	390
200	67	--	67	82	7.5	3	22.5	95	115	231	M45 x 3	40	250	< 0.2	495
300	73	--	73	98	14	3	28	100	120	269	M56 x 4	50	300	< 0.2	640
500	94	--	94	113	17	3	32	110	130	320	M64 x 4	58	400	< 0.2	760

Rated force in lbf	Dimensions in inch	Tightening torque MA (Nm)
ØA	B	D	E	F	G	H	K1	K2	L	M	ØN -0,004	Sphere R	Rated dis- placement
11.240	1.5	--	1.97	1.57	0.2	0.08	0.47	3.15	3.94	5.12	M24 x 3	0.79	5.91	< 0.0079	110
22.481	1.81	--	2.13	2.8	0.3	0.12	0.77	3.35	4.13	7.72	M39 x 3	1.34	7.87	< 0.0079	390
44.962	2.64	--	2.64	3.23	0.3	0.12	0.89	3.74	4.53	9.09	M45 x 3	1.57	9.84	< 0.0079	495
67.443	2.87	--	2.87	3.86	0.55	0.12	1.10	3.94	4.72	10.59	M56 x 4	1.97	11.81	< 0.0079	640
112.405	3.7	--	3.7	4.45	0.67	0.12	1.26	4.33	5.12	12.60	M64 x 4	2.28	15.75	< 0.0079	760

Rated force in kN	Dimensions inmm
B	C	E	F	G	H	I	J	L	M	Ø N -0.1	Sphere R
3-7	22	25.3	23	12.7	1.5	6	18.7	152.5	75	M12	9.5	60
6-13	25.3	25.3	26	13.5	1.5	8	21.5	152.5	85	M16 x 1.5	13	80
12-26	27.5	27.6	34	20.2	2	10	30.2	152.5	108	M20 x 1.5	17	120
18-40	33	27.6	40	23	2	12	35	152.5	126	M24 x 2	20	120
31-70	40	40	48	25	2	15	40	157.4	154	M30 x 2	26	150
67-151	60	60	78	47.8	3	19.7	67.5	177.4	223	M39 x 3	38	250

Rated force in lbf	Dimensions in inch
B	C	E	F	G	H	I	J	L	M	ØN -0.004	Sphere R
674.48-1,574	0.87	0.99	0.9	0.5	0.06	0.27	0.736	6	2.95	M12	0.37	2.36
1,349-2,923	0.99	0.99	1	0.53	0.06	0.315	0.85	6	3.35	M16 x 1.5	0.51	3.15
2,698-5,845	1.08	1.09	1.34	0.79	0.079	0.39	1.19	6	4.25	M20 x 1.5	0.67	4.72
4,047-8,992	1.3	1.09	1.57	0.9	0.079	0.47	1.38	6	4.96	M24 x 2	0.79	4.72
6,969-15,737	1.57	1.57	1.89	0.98	0.079	0.59	1.57	6.2	6.06	M30 x 2	1.02	5.9
15,062-33,946	2.36	2.36	3.07	1.88	0.19	0.78	2.66	6.98	8.78	M39 x 3	1.5	9.84

Signal	Description
UB	Voltage source for sensor
UB+	Sensor- supply voltage (+)
UB-	Sensor- supply voltage (-)
S+	Output signal (+)
S-	Output signal (-)
0 V	0V potential

Signal	Description
A	Ammeter
V	Voltmeter
+ -	Voltage source
	Switch
	Shield (grounding)

Signal	4 ... 20 mA, 2-wire	Cable colour
UB+/S+	1	Brown
0 V/S-	3	Black
Shield	Case / connector	-

Signal	4 ... 20 mA, 3-wire	Cable colour
UB+	1	Brown
S+	4	Black
0 V/S-	3	Blue
Shield	Case / connector	-

Все вариации · Article table

30 стандартных артикулов семейства SPP-F2301

Если знаете код — выберите напрямую. Если нет — пользуйтесь конфигуратором в режиме «01».

Склад:

SKUКонфигурацияЦенаСкладДействие

SPP-F2301-M1310CABAR01XXXXXXXXXXXXXXXXXXXXModel: F2301 · Force direction: M · Rated force/Rated load: 1310+ ещё 3По запросуПод заказЗапрос →

SPP-F2301-M1310CADAR01XXXXXXXXXXXXXXXXXXXXModel: F2301 · Force direction: M · Rated force/Rated load: 1310+ ещё 3По запросуПод заказЗапрос →

SPP-F2301-M1310CACCR01XXXXXXXXXXXXXXXXXXXXModel: F2301 · Force direction: M · Rated force/Rated load: 1310+ ещё 3По запросуПод заказЗапрос →

SPP-F2301-M1320CABAR01XXXXXXXXXXXXXXXXXXXXModel: F2301 · Force direction: M · Rated force/Rated load: 1320+ ещё 3По запросуПод заказЗапрос →

SPP-F2301-M1320CADAR01XXXXXXXXXXXXXXXXXXXXModel: F2301 · Force direction: M · Rated force/Rated load: 1320+ ещё 3По запросуПод заказЗапрос →

SPP-F2301-M1320CACCR01XXXXXXXXXXXXXXXXXXXXModel: F2301 · Force direction: M · Rated force/Rated load: 1320+ ещё 3По запросуПод заказЗапрос →

SPP-F2301-M1330CABAR01XXXXXXXXXXXXXXXXXXXXModel: F2301 · Force direction: M · Rated force/Rated load: 1330+ ещё 3По запросуПод заказЗапрос →

SPP-F2301-M1330CADAR01XXXXXXXXXXXXXXXXXXXXModel: F2301 · Force direction: M · Rated force/Rated load: 1330+ ещё 3По запросуПод заказЗапрос →

SPP-F2301-M1330CACCR01XXXXXXXXXXXXXXXXXXXXModel: F2301 · Force direction: M · Rated force/Rated load: 1330+ ещё 3По запросуПод заказЗапрос →

SPP-F2301-M1350CABAR01XXXXXXXXXXXXXXXXXXXXModel: F2301 · Force direction: M · Rated force/Rated load: 1350+ ещё 3По запросуПод заказЗапрос →

SPP-F2301-M1350CADAR01XXXXXXXXXXXXXXXXXXXXModel: F2301 · Force direction: M · Rated force/Rated load: 1350+ ещё 3По запросуПод заказЗапрос →

SPP-F2301-M1350CACCR01XXXXXXXXXXXXXXXXXXXXModel: F2301 · Force direction: M · Rated force/Rated load: 1350+ ещё 3По запросуПод заказЗапрос →

SPP-F2301-M1410CABAR01XXXXXXXXXXXXXXXXXXXXModel: F2301 · Force direction: M · Rated force/Rated load: 1410+ ещё 3По запросуПод заказЗапрос →

SPP-F2301-M1410CADAR01XXXXXXXXXXXXXXXXXXXXModel: F2301 · Force direction: M · Rated force/Rated load: 1410+ ещё 3По запросуПод заказЗапрос →

SPP-F2301-M1410CACCR01XXXXXXXXXXXXXXXXXXXXModel: F2301 · Force direction: M · Rated force/Rated load: 1410+ ещё 3По запросуПод заказЗапрос →

SPP-F2301-M1420CABAR01XXXXXXXXXXXXXXXXXXXXModel: F2301 · Force direction: M · Rated force/Rated load: 1420+ ещё 3По запросуПод заказЗапрос →

SPP-F2301-M1420CADAR01XXXXXXXXXXXXXXXXXXXXModel: F2301 · Force direction: M · Rated force/Rated load: 1420+ ещё 3По запросуПод заказЗапрос →

SPP-F2301-M1420CACCR01XXXXXXXXXXXXXXXXXXXXModel: F2301 · Force direction: M · Rated force/Rated load: 1420+ ещё 3По запросуПод заказЗапрос →

SPP-F2301-M1430CABAR01XXXXXXXXXXXXXXXXXXXXModel: F2301 · Force direction: M · Rated force/Rated load: 1430+ ещё 3По запросуПод заказЗапрос →

SPP-F2301-M1430CADAR01XXXXXXXXXXXXXXXXXXXXModel: F2301 · Force direction: M · Rated force/Rated load: 1430+ ещё 3По запросуПод заказЗапрос →

SPP-F2301-M1430CACCR01XXXXXXXXXXXXXXXXXXXXModel: F2301 · Force direction: M · Rated force/Rated load: 1430+ ещё 3По запросуПод заказЗапрос →

SPP-F2301-M1450CABAR01XXXXXXXXXXXXXXXXXXXXModel: F2301 · Force direction: M · Rated force/Rated load: 1450+ ещё 3По запросуПод заказЗапрос →

SPP-F2301-M1450CADAR01XXXXXXXXXXXXXXXXXXXXModel: F2301 · Force direction: M · Rated force/Rated load: 1450+ ещё 3По запросуПод заказЗапрос →

SPP-F2301-M1450CACCR01XXXXXXXXXXXXXXXXXXXXModel: F2301 · Force direction: M · Rated force/Rated load: 1450+ ещё 3По запросуПод заказЗапрос →

SPP-F2301-M1510CABAR01XXXXXXXXXXXXXXXXXXXXModel: F2301 · Force direction: M · Rated force/Rated load: 1510+ ещё 3По запросуПод заказЗапрос →

SPP-F2301-M1510CADAR01XXXXXXXXXXXXXXXXXXXXModel: F2301 · Force direction: M · Rated force/Rated load: 1510+ ещё 3По запросуПод заказЗапрос →

SPP-F2301-M1510CACCR01XXXXXXXXXXXXXXXXXXXXModel: F2301 · Force direction: M · Rated force/Rated load: 1510+ ещё 3По запросуПод заказЗапрос →

SPP-F2301-M1520CABAR01XXXXXXXXXXXXXXXXXXXXModel: F2301 · Force direction: M · Rated force/Rated load: 1520+ ещё 3По запросуПод заказЗапрос →

SPP-F2301-M1520CADAR01XXXXXXXXXXXXXXXXXXXXModel: F2301 · Force direction: M · Rated force/Rated load: 1520+ ещё 3По запросуПод заказЗапрос →

SPP-F2301-M1520CACCR01XXXXXXXXXXXXXXXXXXXXModel: F2301 · Force direction: M · Rated force/Rated load: 1520+ ещё 3По запросуПод заказЗапрос →

Показано 30 из 30. Цена по запросу — инженер рассчитает под вашу конфигурацию.

Тензо-/компрессионный датчик силы

Описание

Особенности

Вопросы и ответы

Соберите SPP-F2301 под свою задачу

Завершите конфигурацию

30 стандартных артикулов семейства SPP-F2301
