WIKA · Измерение температуры · Семейство VIATOR HART

Программирующий блок

Канал связи с ПК для подключения к сетям HART® для ввода в эксплуатацию, обслуживания, калибровки или получения данных с любого прибора или преобразователя HART®.
Выход
HART-compliant trapezoidal wa…
Защита
IP20
CERoHSIECEx Ex ia IIC T4 GaIECEx (option)
Цена
По запросу
Зависит от конфигурации
+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

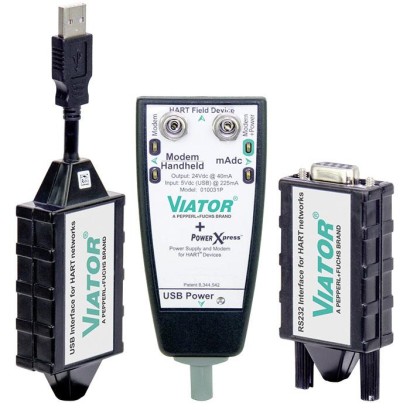

Программирующий блок PU-H — это канал связи между персональным компьютером и сетями HART® для ввода в эксплуатацию, обслуживания, калибровки или получения данных с любого прибора или преобразователя HART®. Устройство работает как модем VIATOR® HART® и взаимодействует со всеми зарегистрированными полевыми приборами HART®. В зависимости от модели подключение к ПК осуществляется через Bluetooth®, USB или RS-232.

Особенности

  • Компактный прочный корпус
  • Знак CE для продажи в Европе
  • Интегрированный кабель HART® с двумя тестовыми зажимами
  • Гальваническая развязка через трансформатор
  • Различные интерфейсы в зависимости от модели: Bluetooth®, USB и RS-232

Вопросы и ответы

Какие интерфейсы подключения к компьютеру поддерживает PU-H?

В зависимости от модели доступны Bluetooth®, USB и RS-232. Питание также осуществляется от порта USB либо от трёх батареек AAA.

С какими приборами может работать программный блок?

PU-H обеспечивает связь со всеми зарегистрированными полевыми приборами HART® и совместим с большинством PC-программ, поддерживающих протокол связи HART®.

Для каких задач используется устройство?

Для ввода в эксплуатацию, обслуживания, калибровки и получения данных с любого прибора или преобразователя HART® через персональный компьютер.

Какой взрывозащитой обладает PU-H?

Устройство имеет исполнение ATEX II 1G Ex ia IIC T4 Ga при температуре окружающей среды -20 … +50 °C, а также (опционально) сертификат IECEx Ex ia IIC T4 Ga. Доступны исполнения UL Class I, division 1 or 2, groups A, B, C, D T4 и Class I, zone 0, AEx ia IIC T4 Ga.

В каком диапазоне температур можно эксплуатировать устройство?

Допустимая температура окружающей среды составляет от -20 °C до +50 °C.

Какой сигнал передаёт модем?

PU-H формирует трапецеидальный сигнал, совместимый с HART®, на частотах 1 200/2 200 Гц.

Есть ли гальваническая развязка?

Да, устройство оснащено трансформаторной изоляцией.

Чем отличаются модели PU-H между собой?

Модели различаются способом подключения к ПК (Bluetooth®, USB или RS-232) и соответствующим способом питания — от порта USB или от трёх батареек AAA.

Идентификация
МодельPU-H
СерияVIATOR HART
ПодтипHART modem
Электрические характеристики
Выходной сигналHART-compliant trapezoidal wave at 1,200/2,200 Hz
ПитаниеUSB port or 3 x AAA batteries depending on model
Электр. соединениеUSB, RS-232, Bluetooth
Условия эксплуатации
Темп. окружающей среды−20…+50 °C
Степень защиты IPIP20
Сертификаты и одобрения
Сертификаты
CERoHS
Взрывозащита
ATEX II 1G Ex ia IIC T4 Ga, -20 °C ≤ Tamb ≤ 50 °CIECEx Ex ia IIC T4 GaUL Class I, division 1 or 2, groups A, B, C, D T4UL Class I, zone 0, AEx ia IIC T4 GaIECEx (option)UL Class I, division 1 or 2, groups A, B, C, D T4; Class I, zone 0, AEx ia IIC T4 Ga; Ex ia IIC T4 GaII 1G Ex ia IIC T4 Ga, -20℃≤Tamb≤50℃Class I, division 1 or 2, groups A,B,C,D T4Class I, zone 0,AEx ia IIC T4 Ga;Ex ia IIC T4 Ga
Дополнительные характеристики
Языки datasheetEN
Таблицы из даташита
ModelDescription
VIATOR ® HART ® USBInterface for commissioning, calibrating, and acquiring data from HART ® field instruments
VIATOR ® HART ® USB PowerXpress™Interface for commissioning, calibrating, and acquiring data from HART ® field instruments
VIATOR ® HART ® RS-232Interface for communication with HART ® field instruments
VIATOR ® HART ® Bluetooth ® ExInterface for wireless communication between PC host and HART ® field instruments
SpecificationsVIATOR ® HART ® USBVIATOR ® HART ® USB PowerXpress™VIATOR ® HART ® RS-232
Supply
Input current30 mAat 5V30 mAat 5V for modem only 255 mAat 5V with instrument power and modem1.5 mAat 4V 4 mAat 12V
Power supply■ Supply of modems from USB port ■ External voltage supply for transmitter requiredSupply of modem and transmitter from USB port■ Supply of modem from DTR or RS-232 port ■ External voltage supply for transmitter required
Interface typeUSB portUSB 2.0 port or higherRS-232 port
Output signal0.5 ±0.1Vpp trapezoidal wave at 1,200/2,200 Hz DC 24V at 40 mAto instrument0.5 ± 0.1Vpp trapezoidal wave at 1,200/2,200 Hz
Galvanic isolation output/interfaceDC 1,500VDC 500VDC 1,500V
Operating system32-bit Windows ® XP, Windows ® 32-bit Vista, 32- and 64-bit Windows ® 7, Windows ® 8 and Windows ® 10Operating system that supports serial COMport
Ambient conditions
Operating temperature-20 ...+50 °C [-4 ...+122 °F]
Storage temperature-20 ...+60 °C [-4 ...+140 °F]
Relative humidity0 ... 95 %, non-condensing
Mechanical specifications
Ingress protectionIP20
ConnectionUSB (type A) connector, red and black test clipsDB-9 connector, 2-pin polarity- insensitive test clips
MaterialPolycarbonate
Dimensions75 x 33x15mm96 x 47x24mm49 x 33x15mm
Cable length1.8 m2-strand wire terminating in 2 test clips 15.2 cm cable terminating in 1 USB type A connector1.8 m2-strand wire terminating in 2 test clips
SpecificationsVIATOR ® HART ® Bluetooth Ex
Electrical specifications
Battery type3 x AAA-size batteries DC 1.5V Alkaline cells, type LR03, Energizer ® EN92
Operating timeApprox. 20 h (continuous operation)
Interface
PhysicalBluetooth v2.0, class 1, EDR
Transmitter frequency2,402 ... 2,480 MHz (Bluetooth ® )
Transmitter radiated power18 dBm
Detection range100 min air
AntennaIntegrated omnidirectional
Output signalHART ® -compliant trapezoidal wave at 1,200/2,200 Hz
System requirements
Hardware requirementsAny PC, PDA, laptop, or other computer with Bluetooth capability
Operating systemWindows ® , Windows Mobile ® or any OS that supports Bluetooth ® COMport
Ambient conditions
Operating temperature-20 ...+50 °C [-4 ...+122 °F]
Storage temperature-20 ...+60 °C [-4 ...+140 °F]
Relative humidity0 ... 95 %, non-condensing
Mechanical specifications
Ingress protectionIP20
ConnectionHART ® I/O interface cable 20 AWGfine-strand Termination test clips
MaterialPolycarbonate
Dimensions88 x 42x19mm
Cable length0.5m
ModelOrder number
VIATOR ® HART ® USB11025166
VIATOR ® HART ® USB PowerXpress™14133234
VIATOR ® HART ® RS-2327957522
VIATOR ® HART ® Bluetooth ® Ex11364254
Смотреть все (6)
LogoDescriptionCountry
EU declaration of conformity ■ EMCdirective ■ RoHS directiveEuropean Union
LogoDescriptionCountry
EU declaration of conformity ■ Radio equipment directive (RED) ■ RoHS directiveEuropean Union
■ ATEX directive II 1G Ex ia IIC T4 Ga, -20 °C ≤T amb ≤ 50 °C
IECEx (option) Hazardous areasInternational
UL (option) Safety (e.g. electr. safety, overpressure, ...) Class I, division 1 or 2, groups A, B, C, DT4 Class I, zone 0, AEx ia IIC T4 Ga; Ex ia IIC T4 GaUSA
