Манометр с трубкой Бурдона с выходным сигналом
Описание

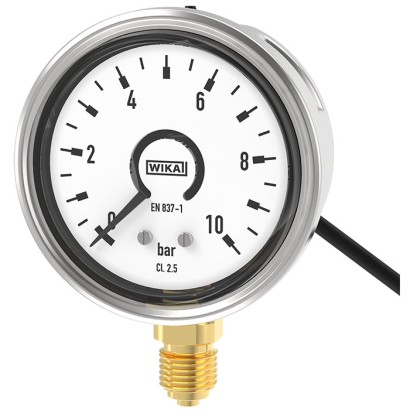

Модель PGT21 intelliGAUGE ® представляет собой комбинацию манометра с трубкой Бурдона и датчика давления. Она обеспечивает стандартную аналоговую индикацию, позволяющую считывать давление процесса на месте, а также дополнительно аналоговый выходной сигнал (4 ... 20 mA или DC 0.5 ... 4.5 V).
Измерительная система с трубкой Бурдона по EN 837-1 формирует поворот стрелки, пропорциональный давлению. Электронный угловой энкодер, проверенный в применениях в автомобилестроении с критичными требованиями к безопасности, определяет положение вала стрелки — это бесконтактный датчик, поэтому он полностью не подвержен износу и трению. Это обеспечивает сигнал, пропорциональный давлению, для дальнейшей обработки.
для получения дополнительных допусков см. стр. 3
Манометр с трубкой Бурдона, модель PGT21
intelliGAUGE ® поставляется в стандартном исполнении в диапазонах шкал от 0 ... 1.6 bar до 0 ... 400 bar с классом точности 2.5 и кабелем длиной 2 м для электрического подключения. Корпус из нержавеющей стали соответствует требованиям степени защиты IP65. Устойчивость к ударам и вибрации можно повысить за счёт заполнения корпуса силиконовым маслом. Таким образом прибор идеально подходит для эксплуатации в тяжёлых промышленных условиях.
Благодаря различным опциям (например, более высокий класс точности, другая длина кабеля) манометр может быть точно подобран под требования конкретного применения для каждого заказчика.
Особенности
- Бесконтактный датчик (без износа)
- Прочный корпус из нержавеющей стали
- Номинальный размер 50, 63
- Диапазоны шкалы от 0 ... 1,6 бар до 0 ... 400 бар
- Аналоговый выходной сигнал 4 ... 20 мА или DC 0.5 ... 4.5 В
Вопросы и ответы
Какой диапазон измерения у модели PGT21?
Стандартные диапазоны шкалы от 0 … 1.6 bar до 0 … 400 bar.
Какая точность у прибора?
Класс точности 2.5 по EN 837-1.
Какой выходной сигнал формирует PGT21?
Аналоговый сигнал 4 … 20 mA или DC 0.5 … 4.5 V; питание — DC 5 V или DC 12 … 32 V.
Какое присоединение к процессу предусмотрено?
Наружная резьба G ¼ B, SW 14, а также исполнение G 1/4 B.
С какими средами совместим прибор?
Смачиваемые части выполнены из медного сплава; прибор применяется в том числе для технических и медицинских газов.
В каком температурном диапазоне работает PGT21?
Температура окружающей среды и среды: -20 … +60 °C.
Какая степень защиты корпуса?
Корпус из нержавеющей стали соответствует степени защиты IP65.
Чем PGT21 отличается от обычного манометра?
Это intelliGAUGE®: помимо стрелочной индикации он выдаёт пропорциональный давлению электрический сигнал благодаря бесконтактному энкодеру положения стрелки, который полностью не подвержен износу и трению.
Соберите PGT21 под свою задачу
Артикул собирается автоматически. Если сомневаетесь — напишите инженеру; подскажем по параметрам линии.
- Номинальный размер050 мм
- Единицы шкалыбар
- Диапазон измеренийизбыточное давление
- диапазон измерения—
- Единицы 2-й шкалы или спец. шкалыбез
- Присоединение к процессу по WN02.062G 1/4 B
- Положение присоединениярадиальное
- выходной сигнал0,5...4,5 в, Vs = 12...32 в DC
- напряжение питания12...32 VDC
- Длина кабеля2,0
- Дроссельбез
Завершите конфигурацию
Выберите все параметры, чтобы отправить запрос.
| Модель | PGT21 |
| Серия | PGT |
| Подтип | Bourdon tube pressure gauge with output signal |
| Диапазон давления | 0…1.6 bar · 0…400 bar |
| Класс точности | 2.5 |
| Стандарт точности | EN 837-1 |
| Технологическое присоединение | G ¼ B (male), SW 14G 1/4 B |
| Темп. процесса | −20…+60 °C |
| Выходной сигнал | 4-20 mA · 0.5-4.5 V · 0.5-3.5 V · 0.5-2.5 V · DC 0.5...4.5 V |
| Питание | DC 5 V / DC 12 ... 32 V |
| Электр. соединение | Cable outlet, standard length 2 m |
| Материал корпуса | Stainless steel |
| Материал смачиваемых частей | Copper alloy |
| Темп. окружающей среды | −20…+60 °C |
| Степень защиты IP | IP65 |
| Вес | 0.18 kg |
| Сертификаты | GOSTKazInMetrBelGIMUkrSEPROUzstandardEMC directive EN 61326Pressure equipment directiveCEEACCRN |
| Диаметр шкалы | 50 mm |
| Языки datasheet | EN |
| U B | Output signal U SIG |
|---|---|
| DC 5 V | 0.5 ... 2.5 V, 0.5 ...3.5V or 0.5 ... 4.5 V, ratiometric |
| DC 12 ... 32 V | 0.5 ... 2.5 V, 0.5 ...3.5V or 0.5 ... 4.5 V, not ratiometric or 4 ... 20 mA, 2-wire |
| Colour | Assignment |
|---|---|
| red | U B |
| black | GND |
| orange | SP1 |
| brown | SP2 |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity ■ EMCdirective 1) EN 61326 emission (group 1, class B) and interference immunity (industrial application) Per test standards EN 61000-4-6 / EN 61000-4-3 ■ Pressure equipment directive | European Union | |
| EAC (option) ■ EMCdirective ■ Pressure equipment directive | Eurasian Economic Community | |
| GOST (option) Metrology, measurement technology | Russia | |
| KazInMetr (option) Metrology, measurement technology | Kazakhstan | |
| BelGIM (option) Metrology, measurement technology | Belarus | |
| UkrSEPRO (option) Metrology, measurement technology | Ukraine | |
| Uzstandard (option) Metrology, measurement technology | Uzbekistan | |
| - | CRN Safety (e.g. electr. safety, overpressure, ...) | Canada |
