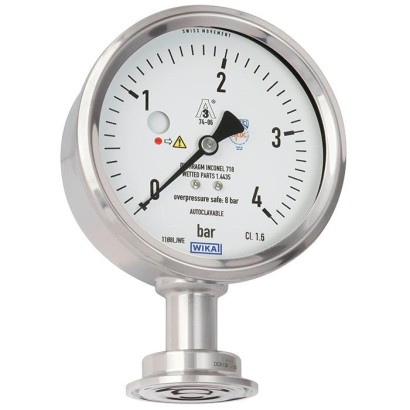

Манометр с мембранным разделителем, заподлицо

Name: Манометр с мембранным разделителем, заподлицо
Brand: WIKA

Для санитарных применений, со встроенным контролем диафрагменного элемента, NS 100

Диапазон

-1…16 bar

Точность

1.6

Защита

IP54

3-A Sanitary StandardEHEDGEN 10204 2.2EN 10204 3.1

Цена

По запросу

Зависит от конфигурации

Заказать расчёт

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

Диафрагменный манометр модели PG43SA-D разработан специально для самых высоких требований по безопасности в фармацевтической и биотехнологической отраслях. Благодаря запатентованному контролю диафрагменного элемента исключается риск не обнаруженного разрыва диафрагмы, поскольку на шкале сразу отображается красная предупреждающая точка. Если этот участок шкалы остаётся белым, то измерительный элемент исправен, и дорогостоящие работы по техническому обслуживанию на измерительной точке не требуются.

В случае разрыва диафрагмы второй барьер в приборе обеспечивает надёжное разделение окружающей среды и технологического процесса.

Диафрагменный манометр передаёт давление чисто механически и без трансмиссионной жидкости — от процесса к измерительному элементу. Благодаря своей толщине диафрагменные элементы отличаются высокой прочностью и обеспечивают повышенную безопасность при избыточном давлении, гарантируя безопасное измерение давления без риска загрязнения.

для дальнейших согласований см. стр. 4

Особенности

Встроенный контроль мембранного элемента с индикацией состояния (патент, право собственности: напр. DE102016005568)
Две разделительные перегородки для надёжного отделения процесса от атмосферы
Механическая передача давления без передаточной жидкости
Полностью автоклавируемый, пригоден для CIP и SIP

Вопросы и ответы

Какие диапазоны измерения доступны у PG43SA-D?

Избыточное давление: 0 … 2,5 до 0 … 16 бар (в psi: 0 … 36 до 0 … 200). Комбинированные диапазоны: от −1 … 1,5 до −1 … 15 бар (в inHg: от −30 … 30 до −30 … 150).

Какая точность у прибора?

Класс точности 1,6 согласно EN 837-3.

Какие присоединения к процессу предусмотрены?

Clamp-соединения по DIN 32676 и BS4825 part 3, резьба SMS, молочный штуцер по DIN 11851, асептические соединения по DIN 11864-1/-2/-3, а также VARINLINE® и NEUMO BioControl®.

Для каких сред подходит манометр?

Для газов, пара, жидких, пастообразных, порошкообразных и кристаллизующихся сред, включая высококачественные и критичные продукты.

В каком температурном диапазоне работает прибор?

Температура среды: −30 … +150 °C; температура окружающей среды: −20 … +60 °C.

Какая степень защиты корпуса?

IP54; корпус выполнен из нержавеющей стали 1.4301 (304).

Есть ли взрывозащищённое исполнение?

По предоставленным данным взрывозащита не предусмотрена.

Чем PG43SA-D отличается от обычных диафрагменных манометров?

Наличием встроенного контроля диафрагменного элемента со статус-индикацией на шкале и двумя барьерами, обеспечивающими надёжное разделение процесса от атмосферы даже при разрыве диафрагмы.

Идентификация

Модель	PG43SA-D
Серия	PG43SA
Подтип	Diaphragm pressure gauge, flush

Измерительный диапазон

Диапазон давления

0…2.5 bar · 0…4 bar · 0…6 bar · 0…10 bar · 0…16 bar · -1…1.5 bar · -1…3 bar · -1…5 bar · -1…9 bar · 0…36 psi · 0…60 psi · 0…100 psi · 0…160 psi · 0…200 psi · -30…30 inHg · -30…60 inHg · -30…100 inHg · -30…150 inHg

Точность измерения

Класс точности	1.6
Стандарт точности	EN 837-3

Технологические условия

Технологическое присоединение	Clamp connection per DIN 32676SMS threaded connectionAseptic connection per DIN 11864-1/-2/-3Milk thread fitting per DIN 11851BS4825 part 3DIN 11864-1DIN 11851VARINLINENEUMO BioControlVARINLINE ®NEUMO BioControl ®Clamp connection per BS4825 part 3
Темп. процесса	−30…+150 °C

Материалы

Материал корпуса	Stainless steel 1.4301 (304)
Материал смачиваемых частей	Stainless steel 1.4435 (316L), NiCr alloy 2.4668 (Inconel 718), NiCr alloy 2.4668 (Inconel ® 718), 1.4435 (316L)

Условия эксплуатации

Темп. окружающей среды	−20…+60 °C
Степень защиты IP	IP54

Сертификаты и одобрения

Сертификаты

3-A Sanitary StandardEHEDGEN 10204 2.2EN 10204 3.1

Дополнительные характеристики

Диаметр шкалы	100 mm
Языки datasheet	EN

Таблицы из даташита

Scale range	Overload safety 1)
bar	0 …2.5	4
	0…4	8
	0…6	18
	0…10	40
	0…16	40
	-1 …+1.5	4
	-1…+3	8
	-1…+5	18
	-1…+9	40
	-1 …+15	40
psi	0…36	58
	0…60	120
	0 …100	300
	0 …160	580
	0 …200	580
	-30 inHg …+30	58
	-30 inHg …+60	120
	-30 inHg …+100	300
	-30 inHg …+150	580

Permissible temperature

Ambient	-20 ...+60 °C
Medium	-30 ...+150 °C
CIP, SIP	150 C continuously for wetted parts
Autoclaving	≤ 134 °C, ≤ 20 minutes
Storage, transport	-30 ...+70 °C

Logo	Description	Country
	KazInMetr (option) Metrology, measurement technology	Kazakhstan
	Uzstandard (option) Metrology, measurement technology	Uzbekistan
®	3-A Sanitary Standard This instrument is 3-A marked, based on a third party verification for conformance to the 3-A standard number 74.	USA
FEBRUARY 2021 TYPE EL CLASS I	EHEDG Hygienic Equipment Design	European Community
-	CRN Safety (e.g. electr. safety, overpressure, ...)	Canada

DN	For pipe Outer Ø x wall thickness	PN 1)	Dimensions inmm
	NS	h	Ø Plf	d	k
1 ½"	38.1 x 1.65	40	100	92	35	50.5	15
2"	50.8 x 1.65	40	100	92	35	64	15

Смотреть все (20)

DN	For pipe Outer Ø x wall thickness	PN 1)	Dimensions inmm
	NS	h	Ø Plf	d	k
42.4	42.4 x 2	40	100	92	35	64	15
48.3	48.3 x 2	40	100	92	35	64	15

DN	For pipe Outer Ø x wall thickness	PN 1)	Dimensions inmm
	NS	h	Ø Plf	d	k
1 ½"	38.1 x 1.6	40	100	92	35	50.5	15
2"	50.8 x 1.6	40	100	92	35	64	15

DN	For pipe Outer Ø x wall thickness	PN 1)	Dimensions inmm
	NS	h	Ø Plf	d	k
40	41 x 1.5	40	100	92	35	50.5	15
50	53 x 1.5	40	100	92	35	64	15

DN	For pipe Outer Ø x wall thickness	PN	Dimensions inmm
NS	h1	h2	Ø Plf	G	d	k1	k2	a	SW
40	41 x 1.5	40	100	92	101	35	Rd 65 x 1/6	78	22	23	14	27
50	53 x 1.5	25	100	92	101	35	Rd 78 x 1/6	92	22	23	14	27

DN	For pipe Outer Ø x wall thickness	PN 1)	Dimensions inmm
NS	h1	h2	Ø Plf	G	d1	d2	D	k1	k2	a	SW
40	41 x 1.5	40	100	96	99	35	Rd 65 x 1/6	54.9	55	78	22	23	14	27
50	53 x 1.5	25	100	96	97	35	Rd 78 x 1/6	66.9	67	92	22	23	14	27

DN	For pipe Outer Ø x wall thickness	PN 1)	Dimensions inmm
NS	h1	h2	Ø Plf	G	d1	d2	D	k1	k2	a	SW
42.4	42.4 x 2.0	25	100	96	99	35	Rd 65 x 1/6	54.9	55	78	22	23	14	27
48.3	48.3 x 2.0	25	100	96	97	35	Rd 78 x 1/6	66.9	67	92	22	23	14	27

DN	For pipe Outer Ø x wall thickness	PN 1)	Dimensions inmm
NS	h1	h2	Ø Plf	G	d1	d2	D	k1	k2	a	SW
1 ½"	38.1 x 1.65	40	100	96	99	35	Rd 58 x 1/6	54.9	55	78	22	23	14	27
2"	50.8 x 1.65	25	100	96	97	35	Rd 65 x 1/6	66.9	67	92	22	23	14	27

DN	For pipe Outer Ø x wall thickness	PN 1)	Dimensions inmm
NS	h1	h2	Ø Plf	d1	d2	d3	d4	D	k1	k2	a1	a2
40	41 x 1.5	25	100	95	93	35	65	4 x ∅ 9	53.6	53.7	82	17.5	15	11.5	10
50	53 x 1.5	16	100	95	93	35	77	4 x ∅ 9	65.6	65.7	94	17.5	15	11.5	10

DN	For pipe Outer Ø x wall thickness	PN 1)	Dimensions inmm
NS	h1	h2	Ø Plf	d1	d2	d3	d4	D	k1	k2	a1	a2
42.4	42.4 x 2.0	16	100	95	93	35	65	4 x ∅ 9	54	54.1	82	17.5	15	11.5	10
48.3	48.3 x 2.0	16	100	95	93	35	71	4 x ∅ 9	59.9	60	88	17.5	15	11.5	10

DN	For pipe Outer Ø x wall thickness	PN 1)	Dimensions inmm
NS	h1	h2	Ø Plf	d1	d2	d3	d4	D	k1	k2	a1	a2
1 ½"	38.1 x 1.65	25	100	95	93	35	65	4x∅9	50.4	50.4	79	17.5	15	11.5	10
2"	50.8 x 1.65	16	100	95	93	35	75	4x∅9	63.4	63.5	92	17.5	15	11.5	10

DN	For pipe Outer Ø x wall thickness	PN 1)	Dimensions inmm
NS	h	Ø Plf	d1	d2	D	k1	k2
40	41 x 1.5	40	100	93	35	53.6	53.7	64	17.5	15
50	53 x 1.5	25	100	93	35	65.6	65.7	77.5	17.5	15

DN	For pipe Outer Ø x wall thickness	PN 1)	Dimensions inmm
NS	h	Ø Plf	d1	d2	D	k1	k2
42.4	42.4 x 2.0	25	100	93	35	53.6	53.7	64	17.5	15
48.3	48.3 x 2.0	25	100	93	35	65.6	65.7	65	17.5	15

DN	For pipe Outer Ø x wall thickness	PN 1)	Dimensions inmm
NS	h	Ø Plf	d1	d2	D	k1	k2
1 ½"	38.1 x 1.65	40	100	93	35	50.4	50.5	64	17.5	15
2"	50.8 x 1.65	25	100	93	35	63.4	63.5	77.5	17.5	15

Size	PN 1)	Dimensions inmm
		NS	h	Ø Plf	d	D	k	a
Form F	25	100	94	35	49.95	66	17	12.3
Form N	25	100	94	35	68	84	17	12.3

BioControl ® connection	PN 2)	Dimensions inmm
NS	h	Ø Plf	d	d1	d2	D	k	a
Size 50	16	100	104	35	49.9	70	4x∅9	90	26	17
Size 65	16	100	104	35	67.9	95	4x∅9	120	26	17

SuitableVARINLINE ® component	EHEDG-compliant
	Form F	Form N
Case	No	Yes
Type T case connecting flange	Yes	Yes
Type T-S case connecting flange	No	No
Type U case connecting flange	No	No
Type U-S case connecting flange	No	No
Type P tank connection flange	Yes	Yes
