Оптоэлектронный уровнемер-реле
Описание
Оптический уровнемер-реле OLS-C51 используется для контроля уровня жидкостей. Оптоэлектронный датчик состоит из инфракрасного светодиода и фотоприёмника.
Свет от светодиода направляется на призму, которая формирует рабочий наконечник датчика. Пока наконечник не погружён в жидкость, свет отражается внутри призмы на приёмник.
для дальнейших согласований см. стр. 4

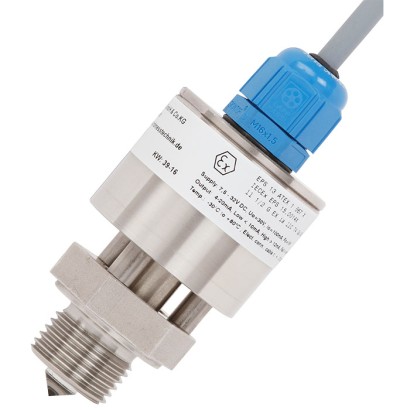

Оптоэлектронный уровнемер-реле, модель OLS-C51
Когда жидкость поднимается в ёмкости и окружает наконечник, световой луч преломляется жидкостью, так что приёмник больше не достигается светом или достигается только слабо, и реагирует на это изменение, выполняя операцию переключения.
В исполнении с взрывозащитой уровнемер-реле модели OLS-C51 предназначен для температур среды до +135 °C в зоне 0 и 1.
Особенности
- Применение при средних температурах до +135 °C
- Монтажное положение по требованию
- Точность ±2 мм
- Взрывозащищённое исполнение Ex i
Вопросы и ответы
Какой диапазон измерения у OLS-C51?
Это точечный сигнализатор уровня: он фиксирует достижение жидкостью положения рабочего наконечника датчика, а не измеряет непрерывный уровень. Точность срабатывания составляет ±2 мм.
Какая точность у уровнемера-реле?
Точность составляет ±2 мм.
Какое присоединение к процессу используется?
Наружная резьба G 1/2". Монтажное положение может быть любым.
С какими средами совместим прибор?
Прибор предназначен для жидкостей, таких как масла, вода, дистиллированная вода и водные среды. Смачиваемые части выполнены из боросиликатного стекла и нержавеющей стали 1.4571.
В каком диапазоне температур среды работает OLS-C51?
Температура среды — от -30 до +135 °C; температура окружающей среды — от -30 до +80 °C.
Какая взрывозащита предусмотрена?
Исполнение с искробезопасностью Ex i: II 1/2G Ex ia IIC T4 Ga/Gb, допускает применение в зонах 0 и 1 (ATEX, IECEx).
Чем OLS-C51 отличается от других моделей серии OLS?
Модель OLS-C51 — это исполнение с взрывозащитой Ex i для температур среды до +135 °C в зонах 0 и 1, тогда как другие модели семейства OLS предназначены для общепромышленного применения.
Какое электропитание и подключение требуются?
Питание — DC 7,5 ... 30 V; подключение — безгалогенный кабель PUR через кабельный ввод M16 x 1,5. Степень защиты IP65.
Соберите OLS-C51 под свою задачу
Артикул собирается автоматически. Если сомневаетесь — напишите инженеру; подскажем по параметрам линии.
- Process connectionG 1/2"
- Sealingwithout
- Output Signal4 / 20 mA
- Switch function—
- Electrical connectionCable PUR
- Unit cable lengthmeter
- Cable length—
- ApprovalATEX/IECEx
Завершите конфигурацию
Выберите все параметры, чтобы отправить запрос.
| Модель | OLS-C51 |
| Серия | OLS |
| Подтип | optoelectronic |
| Технологическое присоединение | G1/2" male |
| Темп. процесса | −30…+135 °C |
| Макс. давление процесса | 40 bar |
| Технология измерения | vibration_fork |
| Выходной сигнал | 4...20 mA |
| Питание | DC 7.5 ... 30 V |
| Электр. соединение | PUR cable halogen-free, M16 x 1.5 cable gland |
| Материал смачиваемых частей | Borosilicate glass, Stainless steel 1.4571 |
| Темп. окружающей среды | −30…+80 °C |
| Степень защиты IP | IP65 |
| Сертификаты | RoHSCEATEXIECExEMC EN 61326China RoHS |
| Взрывозащита | Ex ia IIC T4 Ga/GbII 1/2G Ex ia IIC T4 Ga/GbExi Zone 0/1 gas II 1/2G Exia IIC T4 Ga/GbExi Zone 0/1 gas Exia IIC T4 Ga/Gb |
| Языки datasheet | EN |
| Measurement accuracy | ±2mm |
|---|---|
| Minimum distance from the glass tip to an opposite surface | ≥10mm (≥ 20 mmwith polished surfaces) |
| Mounting position | as required |
| Process connection | G1/2" male |
| Responsiveness | Preset for the detection of aqueous media and oils |
|---|---|
| Medium temperature | -30 …+135 °C |
| Ambient temperature | -30 …+80 °C |
| Operating pressure | 40 bar (4.0 MPa) |
| Materials | |
| ■ Light guide | Borosilicate glass, fixed with epoxy resin |
| ■ Case | Stainless steel 1.4305 (non-wetted parts) |
| ■ Process connection | Stainless steel 1.4571 |
| Electrical data | |
|---|---|
| Power supply | DC 7.5 ...30V |
| Safety-related maximum values | I o = 100mA U o = 30V P=1W |
| Output | 4 ... 20 mA, protected against reverse polarity 'Open': ≥ 4 mAto < 10mA 'Closed': ≥ 12 mAto 18mA Fault: < 4 mA, > 20mA |
| Electrical connection | ■ PUR cable halogen-free ■ Cable length freely definable ■ Diameter: 2 x 0.5mm 2 |
| Output function | 'Normally open' (closed in medium) or 'normally closed' (open in medium) |
| Ingress protection | IP65 |
| Number of switch points | 1 |
| U + | 1 |
|---|---|
| U - | 2 |
Смотреть все (7)
| Description | Order number | |
|---|---|---|
| Intrinsically safe repeater power supply, model IS Barrier Input 0/4 ...20 mA, supplying and non-supplying Bidirectional HART ® signal transmission | 14117118 |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity ■ EMCdirective EN 61326 emission (group 1, class B) and interference immunity (industrial application) ■ RoHS directive ATEX directive | European Union | |
| ■ Hazardous areas (approved model designation OPG 051) - Ex i Zone 0/1 gas II 1/2G Ex ia IIC T4 Ga/Gb | ||
| IECEx Hazardous areas (approved model designation OPG 051) - Ex i Zone 0/1 gas Ex ia IIC T4 Ga/Gb | International |
| Logo | Description |
|---|---|
| - | China RoHS directive |
