NETRIS 3

Под заказ

WIKA · Измерение уровня · Семейство NETRIS

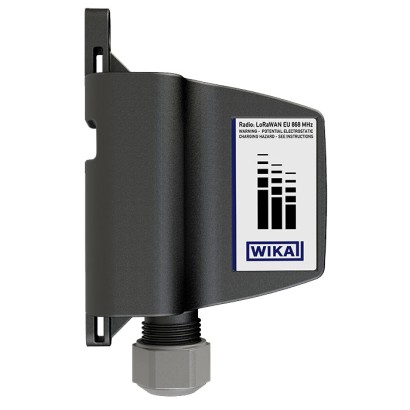

Радиомодуль с LoRaWAN ® для измерительных приборов WIKA

Name: Радиомодуль с LoRaWAN ® для измерительных приборов WIKA
Brand: WIKA
SKU: NETRIS3

Для применений во взрывоопасных зонах

Защита

IP65

RoHSIECExREDATEXCSACECUSCl. I, Div. 1, Gp A, B, C, D; T4Cl. II, Div. 1, Gp F, G, T135°CEx ia [ia Ga] IIC T4 GaEx ia [ia Da] IIIB T135°C DaAEx ia [ia Ga] IIC T4 GaII 1(1)G Ex ia [ia Ga] IIC T4 GaEx ia [ia Da] IIIB T200°C DaCl.I, Div.1, Gp A,B,C,D; T4Ex ia [ia] DustCl.II, Div.1, Gp F,G, T135°C

Цена

По запросу

Зависит от конфигурации

Заказать расчёт

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

Радиомодуль NETRIS ® 3, поддерживающий IIoT, применяется везде, где требуется централизованный веб-ориентированный удалённый мониторинг данных измерительных приборов.

Взрывозащищённый радиомодуль Ex уже получает данные в цифровом виде от измерительного прибора WIKA через искробезопасный интерфейс. Полностью герметизированный прибор со степенью защиты IP65 непрерывно передаёт полученные данные в облако через настраиваемые пакеты данных с LoRaWAN ® .

Беспроводная передача с питанием от батареи по LoRa ® («long range») основана на технологии LPWAN («low-power wide-area network»), чтобы обеспечить большие дальности передачи и длительный срок службы батареи.

Радиомодуль подключается к подходящему измерительному прибору WIKA

Для получения дополнительных допусков см. страницу 5

Особенности

Поддержка IIoT с передачей данных по LoRaWAN ®
Радиопередача LoRa ® на батарейном питании на основе технологии LPWAN
Большой радиус передачи измеряемых значений (до 10 км) при длительном сроке службы батареи (до 10 лет)
Возможна замена радиоблока в зонах ATEX

Вопросы и ответы

Какой радиостандарт используется и на каком расстоянии передаются данные?

Модуль работает по стандарту LoRa со спецификацией LoRaWAN версии 1.0.3. Дальность передачи в свободном поле составляет до 10 км.

Как долго служит батарея?

Используется литиевая тионилхлоридная батарея SAFT LM17500 напряжением DC 3 В со сроком службы менее 10 лет.

Можно ли использовать NETRIS 3 во взрывоопасных зонах?

Да, модуль имеет взрывозащиту Ex ia [ia Ga] IIC T4 Ga для газа (зона 0) и Ex ia [ia Da] IIIB для пыли (зона 20), а также исполнения Class I/II, Div. 1. Замена радиомодуля возможна непосредственно в зонах ATEX.

Какие сертификаты имеет прибор?

NETRIS 3 сертифицирован по RoHS, IECEx, RED, ATEX, CSA, CE и CUS.

Как часто можно выполнять измерения и передачу данных?

Интервал измерений настраивается от 60 секунд до частоты передачи (максимум 48 часов), интервал передачи — от 1 минуты до 7 дней.

Какая степень защиты корпуса и допустимые условия эксплуатации?

Степень защиты IP65, температура окружающей среды -40 … +60 °C, влажность 20 … 90 % относительной влажности без конденсации, высота эксплуатации до 2 000 м, степень загрязнения 4.

Как подключается модуль к измерительному прибору WIKA?

Доступны варианты электрического подключения: угловой разъём (кабель 0,19 м или 2,85 м) и разъём M12 x 1 (кабель 0,5 м или 2,85 м).

Чем NETRIS 3 отличается от других решений для передачи данных?

Это батарейный радиомодуль на технологии LPWAN (LoRa®), обеспечивающий большую дальность (до 10 км) и длительный срок службы батареи без прокладки кабелей, при этом допущенный для работы во взрывоопасных зонах.

Конфигуратор · Шаг за шагом

Соберите NETRIS3 под свою задачу

Артикул собирается автоматически. Если сомневаетесь — напишите инженеру; подскажем по параметрам линии.

Шаг 1 из 4

Структура конфигурации· нажмите на выделенный сегмент — перейдём к соответствующему параметру

EUIndia

Ваша конфигурация

EX-CertificationATEX + IECEx
Radio standardLoRa
Input signalLow Power UART
Region—
Frequency—
Power SupplyBattery operation
Connection to platformCustomer's own IIoT connection (for communication protocol, see WIKA website)
Electrical connection—
On-site interfacewithout
Cable Length—

AI подскажет по параметрам

Завершите конфигурацию

Выберите все параметры, чтобы отправить запрос.

Оставить заявку

Идентификация

Модель	NETRIS 3
Серия	NETRIS
Подтип	Radio unit for IIoT

Условия эксплуатации

Темп. окружающей среды	−40…+60 °C
Степень защиты IP	IP65

Сертификаты и одобрения

Сертификаты

RoHSIECExREDATEXCSACECUS

Взрывозащита

Cl. I, Div. 1, Gp A, B, C, D; T4Cl. II, Div. 1, Gp F, G, T135°CEx ia [ia Ga] IIC T4 GaEx i Zone 0 gas II 1(1)G Ex ia [ia Ga] IIC T4 GaZone 20 dust II 1(1)D Ex ia [ia Da] IIIB T200135 °C DaEx i Zone 0 gas Ex ia [ia Ga] IIC T4 GaEx ia [ia] Dust Ex ia [ia Da] IIIB T200 135°C DaCl. I, Zn 0, AEx ia [ia Ga] IIC T4 GaEx ia [ia Da] IIIB T135°C DaAEx ia [ia Ga] IIC T4 GaII 1(1)G Ex ia [ia Ga] IIC T4 GaII 1(1)D Ex ia [ia Da] IIIB T200°C DaEx ia [ia Da] IIIB T200°C DaEx ia [ia] DustZn 20, AEx ia [ia Da] IIIB T200°C Da

Дополнительные характеристики

Языки datasheet

EN, DE

Таблицы из даташита

Overview of versions of suitable WIKA measuring instruments

Model	Description
	PGU2x.100	Bourdon tube pressure gauge → See data sheet PV 42.03
	TGU	Gas-actuated thermometer → See data sheetTV 17.13
	TRU	Miniature resistance thermometer → See data sheetTE 63.03
	FLRU-SFI	Reed level transmitter → See data sheet LM 20.13
	PEU-2x	Pressure sensor → See data sheet PE 87.24

Basic information

Case	GrilamidTR 90 UV
Mounting	Mounting kit for NETRIS ® 3, all mounting variants → Included in the scope of delivery

Radio standard

LoRa ®
LoRaWAN ® specification	Version 1.0.3
Functions	■ Registration ■ Configuration of measuring and transmission rate ■ Transmitting measured values ■ Alarm management
Range in free field ¹⁾	Typically 10 km [6,21 mi]
Antenna	Internal
Measurement interval	60 seconds to transmission rate, max. 48 hours
Transmission interval	1 minute to 7 days (maximum transmission rate limited by ETSI EN300 220)
Max. output power	14 dBm
Security	Full end-to-end encryption → For details on security, see website: https://lora-alliance.org

Electrical connection

Connection type	Cable length
Angular connector	■ 0.19 m[0.623 ft] ■ 2.85 m[9.35 ft]
Circular connector M12 x 1 (4-pin)	■ 0.5 m[1.64 ft] ■ 2.85 m[9.35 ft]

Смотреть все (7)

Operating conditions

Ambient temperature range	-40 ...+60 °C [-40 ...+140 °F]
Storage temperature range	-40 ...+70 °C [-40 ...+158 °F]
Humidity	20 ... 90 %relative humidity
Condensation	Non-condensing
Vibration resistance per IEC 60068-2-6	a = 1g (7 ... 18 Hz) 10 .... 14.53 Hz
A = 0.8 mm(18 ... 50 Hz)
a = 5g (50 ... 200 Hz) ¹⁾
Shock resistance per IEC 60068-2-31 ¹⁾	25g, 6 ms
Free fall per IEC 60068-2-31
Individual packaging	1.2 m[3.94 ft]
Multiple packaging	0.5 m[1.6 ft]
Operating altitude per IEC 61010-1	≤ 2,000 m[6,562 ft]
Ingress protection per IEC/EN 60529	IP65
Pollution degree per EN 61010-1	4

Logo	Description		Region
	EU declaration of conformity RED - Radio Equipment Directive	European Union
	RoHS directive EU declaration of conformity	European Union
	IECEx (option) Hazardous areas - Ex i Zone 0 gas Ex ia [ia Ga] IIC T4 Ga Zone 20 dust Ex ia [ia Da] IIIBT 135 °C Da	International
	CSA	USA and Canada
	Hazardous areas - Ex i Gas Dust	Ex ia [ia Ga] IIC T4 Ga Cl. I, Zn 0, AEx ia [ia Ga] IIC T4 Ga Cl. I, Div. 1, Gp A, B, C, D;T4 Ex ia [ia] Ex ia [ia Da] IIIBT 200 135°C Da Zn 20, AEx ia [ia Da] IIIBT 200 135°C Da Cl. II, Div. 1, Gp F, G, T135°C Ex ia [ia]

Safety-related characteristic values (Ex)

Ex marking
Short-term input parameters
Duration	≤ 1 s
Max. voltage U i	≤ 8V
Max. current I i	≤ 500mA
Output parameters
Max. voltage U 0	≤ 5.88V
Max. current I 0	≤ 200mA
Max. power P 0	≤ 295mW
Gases of group IIB	Max. external inductance L 0	5mH	0.002mH
Max. external capacitance C 0	10 µF	1,000 µF
Gases of group IIC	Max. external inductance L 0	1.6mH	0.001mH
Max. external capacitance C 0	1.3 µF	43 µF
Temperature ranges
Temperature class	T4
