Запорный клапан с продувкой (блокировка и сброс)

Name: Запорный клапан с продувкой (блокировка и сброс)
Brand: WIKA
SKU: IV2X

Запорный клапан с продувкой (block-and-bleed), 2-клапанный коллектор (манifold) для измерительных приборов давления, подходит для газообразных и жидких агрессивных сред в нефтегазовой, химической, нефтехимической, энергетической и водной отраслях.

Диапазон

0…690 bar

EACCRNBureau VeritasNACE MR0175 / ISO 15156ISO 10497API 6FAAPI 607TA-Luft (VDI 2440)ISO 15848-1

Цена

По запросу

Зависит от конфигурации

Заказать расчёт

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

С 2-вентильными коллекторными блоками стандартным исполнением является вариант «блокировка и продувка» (block-and-bleed). Запорный вентиль отделяет технологический процесс от измерительных приборов, таких как манометры, переключатели или преобразователи давления. При закрытии этого вентиля прибор можно безопасно демонтировать для проведения работ, например калибровки или замены. Вентиляционный вентиль обеспечивает безопасный стравливающий выпуск (вентинг) прибора перед демонтажом или для проверки нулевой точки.

Неразгружаемый (неповоротный) наконечник шпинделя снижает износ уплотнительных элементов. В результате, особенно при частом открывании и закрывании, существенно увеличивается срок службы.

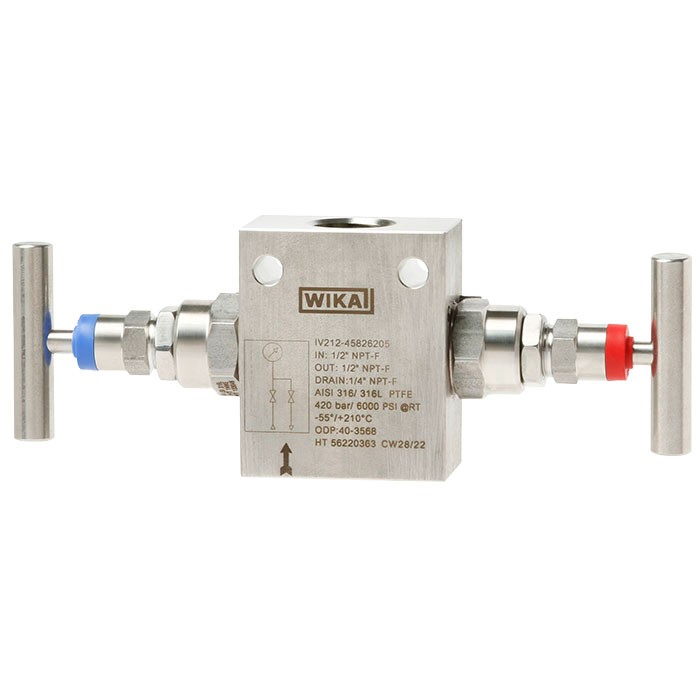

Рис. слева: модель IV212, плоское исполнение

Рис. справа: модель IV202, квадратное исполнение

Благодаря взрывобезопасной (противовыбросной) конструкции клапана повышается эксплуатационная безопасность, особенно в применениях с высокой нагрузкой по давлению.

По запросу WIKA выполняет профессиональную сборку вентилей и приборов для измерения давления, а также других принадлежностей в готовый к монтажу комплект подключения (instrument hook-up). Для обеспечения характеристик всей системы дополнительно проводится проверка на герметичность комплекта подключения прибора.

Особенности

Износостойкая конструкция благодаря невращающемуся наконечнику шпинделя в крышке
Низкий крутящий момент и плавный ход рукоятки вентиля даже при высоком давлении
Повышенная безопасность благодаря конструкции корпуса, устойчивой к вырыванию
Затвор клапана испытан на герметичность по ISO 5208, класс утечки A
По запросу — заказная комбинация клапанов и приборов (instrument hook-up)

Вопросы и ответы

Какое максимальное давление выдерживает клапан IV2X?

В зависимости от исполнения доступны диапазоны до 690 bar (до 10000 psi). Конкретный вариант подбирается по исполнению корпуса и уплотнений.

Для каких температур среды подходит клапан?

Диапазон температуры среды составляет −70 … +538 °C в зависимости от выбранных материалов.

Какие варианты присоединения к процессу предусмотрены?

Компрессионные, поворотные (swivel) и приварные соединения, фланцы по IEC 61518 (форма A и форма B), резьбы NPT (¼, ⅜, ½, ¾) и G (¼, ⅜, ½, ¾), а также присоединение для EMICOgauge.

Из каких материалов изготавливается клапан?

Корпус и смачиваемые части — из нержавеющей стали 316/316L (1.4401/1.4404), 321 (1.4541), 6Mo (1.4547), Duplex F51 (1.4462), Super Duplex F55 (1.4501), Monel 400 (2.4360), Hastelloy C276 (2.4819), Inconel 625 (2.4856) или Incoloy 825 (2.4858); возможно наплавление Stellite 6. Уплотнения — PTFE, полярный PTFE, графит, FKM, FKM AED, RTFE или SIGRAFLEX ZX графит.

Какие сертификаты имеет модель?

EAC, CRN, Bureau Veritas, соответствие NACE MR0175 / ISO 15156, огнестойкость по ISO 10497, API 6FA и API 607, малые утечки по TA-Luft (VDI 2440) и ISO 15848-1.

Насколько герметично седло клапана?

Герметичность седла проверена по стандарту ISO 5208 с нормой утечки A (наивысший класс герметичности).

Чем конструкция IV2X отличается от обычных запорных клапанов?

Неповоротный наконечник шпинделя снижает износ уплотнительных элементов при частом открывании и закрывании, противовыбросная крышка повышает безопасность при высоком давлении, а маховик работает плавно даже при высоком давлении.

Можно ли получить клапан в сборе с измерительным прибором?

Да, WIKA по запросу выполняет профессиональную сборку клапанов, приборов давления и других принадлежностей в готовый к монтажу комплект подключения (instrument hook-up) с дополнительной проверкой на герметичность всего комплекта.

Конфигуратор · Шаг за шагом

Соберите IV2X под свою задачу

Артикул собирается автоматически. Если сомневаетесь — напишите инженеру; подскажем по параметрам линии.

Шаг 1 из 1

Структура конфигурации· нажмите на выделенный сегмент — перейдём к соответствующему параметру

Depending on the application, mounted instrument, bracket or the available space, we offer a variety of bonnet positions, to ensure the best possible operation and handling of the valve. Please find below the most chosen options: - Angled, differential pressure gauge: This is only suitable for the standard pattern, C-2-C 37 mm with the compact flat body. - Radiales Differenzdruckmessgerät: Dieses ist nur für das Standardmodell, C-2-C 54 mm Flachkörper, geeignet. - Angled, remote mounting: This is only suitable for the standard pattern, C-2-C 54 mm with the compact flat body. - Side-by-side panel mounting: The side-by-side bonnet can only be chosen in combination with the flat design. Both bonnets are located in one side of the valve and are slightly offset in position to allow for a more compact design, while still ensuring optimal operation of the valve. - Angled, direct mounting: For this version, the valves are just slightly angled and allow to accommodate the measuring instrument better. - Angled, direct mounting + bonnet 45°: The angled, direct mounting option can only be chosen in combination with the flat design. The bonnets are offset by 45° to one another to avoid interference with the instrument. - Angled, direct mounting + inlet holes spacing 110 mm: For this version, the valves are just slightly angled and allow to accommodate the measuring instrument better. Additionally, the inlet holes are spaced further apart. For this reason, it is one of the preferred options for flanged connections. - Radial, direct mounting: This model is preferred for the use in combination with larger differential pressure measuring instruments. - Radial, direct mounting + equalise 45°: Similar to the normal radial, direct mounting. Additionally, the centre bonnet is canted 45°. - H-shaped, direct mounting: This option allows for flanged connections on both sides of the valve. It is also advisable if there is an IEC connection. - T-shaped, direct mounting: This option allows for flanged a connection on one side and a threaded connection on the other. It is also advisable if there is an IEC connection. - Bottom entry, direct mounting: The bottom entry version does not require the use of an additional fitting and therefore allows to save money, space, weight and reduces the risk of possible leaking points. - Enclosure manifold, direct mounting: This version, just like the bottom entry version, does not require the use of an additional fitting and therefore allows to save money, space, weight and reduces the risk of possible leaking points. However, it does have a different body shape. - Radial, integral mounting: What sets this version apart from the others is, that it features the vent outlet in the centre of the valve.

угловоепродольное (в линию)

Ваша конфигурация

ВерсияДвухвентильный блок, модель IV2
Конструкцияпрямоугольная
Положение вентиля—
Сторона присоединения к процессу и к прибору1/2 NPT внешняя - 1/2 NPT внутренняя
Материал корпусанержавеющая сталь 316/316L - 1.4401/1.4404 - S31600/S31603
Вентиляционное соединение1/4 NPT внут. с заглушкой
Номинальное давление6000 psi / 420 бар
Материал уплотненияPTFE
Конструкция рукояткистандартная
Варианты рукояткибез
Болтыбез

AI подскажет по параметрам

Завершите конфигурацию

Выберите все параметры, чтобы отправить запрос.

Оставить заявку

Ваша конфигурация

ВерсияДвухвентильный блок, модель IV2
Конструкцияпрямоугольная
Положение вентиля—
Сторона присоединения к процессу и к прибору1/2 NPT внешняя - 1/2 NPT внутренняя
Материал корпусанержавеющая сталь 316/316L - 1.4401/1.4404 - S31600/S31603
Вентиляционное соединение1/4 NPT внут. с заглушкой
Номинальное давление6000 psi / 420 бар
Материал уплотненияPTFE
Конструкция рукояткистандартная
Варианты рукояткибез
Болтыбез

Оставить заявку

Идентификация

Модель	IV2
Подтип	Block-and-bleed valve, 2-valve manifold

Измерительный диапазон

Диапазон давления

0…206 bar · 0…420 bar · 0…690 bar · 0…3000 psi · 0…6000 psi · 0…10000 psi

Технологические условия

Технологическое присоединение	Compression fittingSwivel connectionWeld-in connectionFlange connection per IEC 61518, Form AFlange connection per IEC 61518, Form BNPTG¼ NPT⅜ NPT½ NPT¾ NPTG ¼G ⅜G ½G ¾Connection for EMICOgaugeSwivelWeld-inFlange per IEC 61518 Form AFlange per IEC 61518 Form BEMICOgauge
Темп. процесса	−70…+538 °C

Материалы

Материал корпуса	Stainless steel 316/316L (1.4401/1.4404), Stainless steel 321 (1.4541), Monel 400 (2.4360), Hastelloy C276 (2.4819), Stainless steel 6Mo (1.4547), Duplex F51 (1.4462), Super Duplex F55 (1.4501), Inconel 625 (2.4856), Incoloy 825 (2.4858)
Материал смачиваемых частей	Stainless steel 316/316L (1.4401/1.4404), Stainless steel 321 (1.4541), Monel 400 (2.4360), Hastelloy C276 (2.4819), Stainless steel 6Mo (1.4547), Duplex F51 (1.4462), Super Duplex F55 (1.4501), Inconel 625 (2.4856), Incoloy 825 (2.4858), Hardfaced with Stellite 6
Материал уплотнения	PTFE, Polar PTFE, Graphite, FKM, FKM AED, RTFE, SIGRAFLEX® ZX graphite, SIGRAFLEX ZX graphite

Сертификаты и одобрения

Сертификаты

EACCRNBureau VeritasNACE MR0175 / ISO 15156ISO 10497API 6FAAPI 607TA-Luft (VDI 2440)ISO 15848-1

Дополнительные характеристики

Языки datasheet

Таблицы из даташита

Model	Description	Functional diagram
	IV201 ■ Square design ■ Angled bonnet position ■ In-line connections	Shut off Vent
	IV202 ■ Square design ■ In-line bonnet position ■ In-line connections	off Vent
	IV211 ■ Flat design ■ Angled bonnet position ■ In-line connections	Shut off Vent
	IV212 ■ Flat design ■ In-line bonnet position ■ In-line connections	Shut off Vent
	IV213 ■ Flat design ■ Side-by-side bonnet position ■ In-line connections	Shut off Vent
	IV217 ■ Flat design ■ L-shaped bonnet position	Vent
	IV222 ■ Square design ■ In-line bonnet position ■ Double connection for pressure	Vent
	IV291 ■ Flat design ■ Angled bonnet position ■ Angled connections	Shut off Vent

	Description	Functional diagram
■ Flat design ■ Angled bonnet position ■ Integral flange mounting	off	Vent
■ Flat design ■ In-line bonnet position ■ Direct flange mounting	Shut off	Vent
■ Flat design ■ L-shaped bonnet position ■ Direct flange mounting	Shut off	Vent
■ Flat design ■ Vent bonnet position under	45° ■ Direct flange mounting	off Vent
■ H-shaped ■ Angled bonnet	design position ■ Direct flange mounting	off Vent
■ T-shaped design ■ Angled bonnet ■	position Direct flange mounting	off Vent

Basic information
Basic features	■ Blow-out proof valve spindle ■ Non-rotating, low-wear spindle tip ■ Metal-to-metal back seat design
Special design features	■ Without ■ For oxygen, oil- and grease-free ■ ASME B31.1, power piping (only available with graphite sealing packing)
Valve body	■ Square design ■ Flat design ■ H-shaped design ■ T-shaped design
Standards used
Basic design	■ MSS SP-99, valves for measuring instruments ■ MSS SP-105, instrument valves for code applications ■ ASME B16.34, valves - flanged, threaded and welding end ■ ASME B1.20.1, pipe threads, general purpose (inch) ■ ASME B31.3, process piping ■ ASME BPVC, section VIII, division 1
Special design	■ Without ■ ISO 10497, API 6FA and API 607, type test for fire safety ■ TA-Luft (VDI 2440) and ISO 15848-1, type test for fugitive emissions
Tests	MSS SP-61, pressure testing of valves
Special tests	■ Without ■ API 598, valve inspection and testing ■ ISO 5208, pressure testing of metallic valves with leakage rate A
Material requirements	NACE MR0175 / ISO 15156, use in H₂S-containing environments in oil and gas production
Special material requirements	■ Without ■ NORSOK M-630, specification for use in pipelines (Norway)
Marking	MSS SP-25, standard marking system for valves
Mounting	■ Without mounting holes ■ Suitable for mounting bracket, with mounting holes 1)

Bonnet
Bonnet position	■ In-line ■ Angled ■ Vent angled under 45° ■ Side-by-side ■ L-shaped
Bonnet design	■ Screwed bonnet, 4 mm[0.16 in] bore size ■ Bonnet with extended handle, 4 mm[0.16 in] bore size ■ Miniature bonnet, 4 mm[0.16 in] bore size ■ Cryogenic bonnet for medium temperatures to -196 °C [-320 °F], 4 mm[0.16 in] bore size ■ OS&Y bonnet, bolted, 6 mm[0.24 in] bore size 1) ■ Bolted bonnet, 8 mm[0.31 in] bore size →For bonnet design, see page 6
Bonnet variant	■ Without ■ Anti-tamper for shut-off and vent valve, padlock not included ■ Anti-tamper for shut-off and vent valve, padlock included ■ Anti-tamper for vent valve, padlock not included ■ Anti-tamper for vent valve, padlock included ■ Small T-handle ■ T-handle from stainless steel 316L (1.4404)

Смотреть все (13)

Process connection / Instrument connection

Standard	■ Threaded connection per ANSI B1.20.1, code NPT ■ Threaded connection per ISO 228-1, codeG ■ Swivel connection ■ Weld-in connection ■ Compression fitting ■ Flange connection per IEC 61518, Form A or Form B 1) ■ Connection for EMICOgauge 2)
Size	■ ¼NPT ■ ⅜NPT ■ ½NPT ■ ¾NPT	■ G¼ ■ G⅜ ■ G½ ■ G¾
Vent connection	■ ¼NPTfemale, plug screw included ■ ½NPTfemale, plug screw included ■ ¼NPTfemale with installed bleeder screw ■ G¼female, plug screw included ■ G½female, plug screw included

Operating conditions

Permissible operating pressure	■ ≤ 3,000 psi or ≤ 206 bar ■ ≤ 6,000 psi or ≤ 420 bar ■ ≤ 10,000 psi or ≤ 690 bar 1)
Pressure and temperature limits	The limits for operating pressure and temperature depend on the version and the sealing material. →For diagram, see page 8

Material

Wetted parts
Valve body, bonnet body	■ Stainless steel 316/316L (1.4401/1.4404) ■ Stainless steel 321 (1.4541) ■ Monel 400 (2.4360) ■ Hastelloy C276 (2.4819)	■ Stainless steel 6Mo (1.4547) ■ Duplex F51 (1.4462) ■ Super Duplex F55 (1.4501) ■ Inconel 625 (2.4856) ■ Incoloy 825 (2.4858)
Spindle tip	■ Stainless steel 316/316L (1.4401/1.4404) ■ Monel 400 (2.4360) ■ Hastelloy C276 (2.4819)	■ Duplex F51 (1.4462) ■ Inconel 625 (2.4856) ■ Hardfaced with Stellite 6
Sealing packing	■ PTFE, temperature range: -55 ...+210 °C [-67 ...+410 °F] ■ Polar PTFE, temperature range: -70 ...+210 °C [-94 ...+410 °F] ■ Graphite, temperature range: -55 ...+538 °C [-67 ... +1,000 °F] ■ SIGRAFLEX ® ZX graphite, nuclear quality, temperature range: -55 ...+538 °C [-67 ... +1,000 °F] ■ FKM, temperature range: -29 ...+180 °C [-20 ...+356 °F] ■ FKM AED 1) , temperature range: -46 ...+180 °C [-50 ...+356 °F] ■ RTFE 2) , temperature range: -55 ...+180 °C [-67 ...+356 °F]
Non-wetted parts
Gland nut, valve spindle, seal bush, locking nut, locking pin	Stainless steel
Handle	■ Stainless steel 303 (1.4305)

Sealing packing	Max. allowable working pressure at defined temperatures
Minimum temperature	Temperature of 0 °C [32 °F]	Temperature of 20 °C [68 °F]	Maximum temperature
PTFE	690 bar at -55 °C	690 bar	690 bar	276 bar at 210 °C
10,000 psi at -67 °F	10,000 psi	10,000 psi	4,000 psi at 410 °F
Polar PTFE	690 bar at -70 °C	690 bar	690 bar	276 bar at 210 °C
10,000 psi at -94 °F	10,000 psi	10,000 psi	4,000 psi at 410 °F
Graphite or SIGRAFLEX ® ZX graphite	420 bar at -55 °C	420 bar	420 bar	206 bar at 538 °C
6,000 psi at -67 °F	6,000 psi	6,000 psi	2,987 psi at 1,000 °F
FKM	206 bar at -29 °C	206 bar	206 bar	206 bar at 180 °C
2,987 psi at -20 °F	2,987 psi	2,987 psi	2,987 psi at 356 °F
FKM AED	206 bar at -46 °C	206 bar	206 bar	206 bar at 180 °C
2,987 psi at -50 °F	2,987 psi	2,987 psi	2,987 psi at 356 °F
RTFE 1)	420 bar at -55 °C	420 bar	420 bar	276 bar at 180 °C
6,000 psi at -67 °F	6,000 psi	6,000 psi	4,000 psi at 356 °F

Logo	Description	Country
	EAC Pressure Equipment Directive	Eurasian Economic Community
-	Bureau Veritas Ships, shipbuilding (e.g. offshore)	International
-	CRN Safety (e.g. electr. safety, overpressure, ...)	Canada

Logo	Description
-	Information on Pressure Equipment Directive (PED) Design, manufacturing and testing carried out in accordance with sound engineering practise
-	PMI 1) test certificate Valve body
-	Hydrogen for general use 2) Suitable for general hydrogen applications under the following conditions: - Material proof for all wetted parts per NACE MR0175 - Temperature range -55 ...+210 °C [-67 ...+410 °F] - Max. allowable operating pressure: 6,000 psi [420 bar] at 20 °C [68 °F] - With fugitive emission protection in accordance with TA-Luft (VDI 2440) and ISO 15848-1
-	Oil- and grease-free per ASTM G93-03 level C (< 66 mg/m 2 ) - Sealing packing and lubricants in accordance with BAM requirements - Suitable for oxygen applications under the following temperature and pressure conditions (BAM): PTFE sealing packing: T ≤ 150 °C [302 °F] p ≤ 20 bar [290 psi] Graphite sealing packing: T ≤ 250 °C [482 °F] p ≤ 150 bar [2,175 psi]
-	Type tested for fire safety in accordance with API 607, ISO 10497, BS 6755-2 3)
-	Fugitive emission protection in accordance with TA-Luft (VDI 2440) and ISO 15848-1 - Tightness class:AH - Endurance class:C01 - Temperature class: -29 ...+180 °C [-20 ...+356 °F]

Certificates

Certificates	■ 3.1 inspection certificate per EN 10204 - Material proof for all wetted parts per NACE MR0175 - Confirmation of pressure tests per MSS SP-61 1) - Confirmation of pressure tests per API 598or API 6D

For model	Alignment of the pipeline	Order number
IV201, IV202	Vertical	14252307
IV212, IV213	Vertical	14147672
	Horizontal
IV211	Vertical	14252309
	Horizontal

Description	Order number
Anti-tamper key, stainless steel 303 (1.4305)	81640006
Adapter ½NPT, female - ¾NPT, male, stainless steel 316/316L (1.4401/1.4404)	81655622
Adapter ½NPT, male - ¼NPT;female, stainless steel 316/316L (1.4401/1.4404)	81655620
Bleeder screw ¼NPT, stainless steel 316/316L (1.4401/1.4404)	81652317
Plug screw ½NPT, stainless steel 316/316L (1.4401/1.4404)	81652353
Plug screw ¼NPT, stainless steel 316/316L (1.4401/1.4404)	81652350
Plug screw G¼, male, stainless steel 316/316L (1.4401/1.4404)	81652351
PTFE seal forG½	81652355
PTFE seal for flange connection per IEC 61518, Form A	81657562
PTFE seal for flange connection per IEC 61518, Form B	81652603
Graphite seal forG½	81652602
Graphite seal for flange connection per IEC 61518, Form A	81657563
Graphite seal for flange connection per IEC 61518, Form B	81652605
2 x threaded bolt 7/16" UNF - 1", stainless steel 316/316L (1.4401/1.4404)	81655987
2 x threaded bolt 7/16" UNF - 1 ¾", stainless steel 316/316L (1.4401/1.4404)	81655989
2 x threaded bolt 7/16" UNF - 2", stainless steel 316/316L (1.4401/1.4404)	81655981
Adapter Minimess 1215 - ¼NPT, male, carbon steel	81655625
Adapter Minimess 1620 - G¼, male, stainless steel 316Ti (1.4571)	14503075
Swivel adapter ½NPT, male - ½NPT, female, max. pressure 10,000 psi [690 bar], stainless steel 316/316L (1.4401/1.4404)	81655619
Swivel adapter ½NPT, male - G½, female, with retaining ring, max. pressure 6,000 psi [420 bar], stainless steel 316/316L (1.4401/1.4404)	81655624
Swivel adapter G⅜A,male - G½A,male, max. pressure 6,000 psi [420 bar], stainless steel 316/316L (1.4401/1.4404)	81655618
Swivel adapter G⅜A,male - G¼A,male, max. pressure 6,000 psi [420 bar], stainless steel 316/316L (1.4401/1.4404)	81655617
Swivel adapter G⅜A,male - G½, female, with retaining ring, max. pressure 6,000 psi [420 bar], stainless steel 316/316L (1.4401/1.4404)	81655621
Swivel adapter G½, male - G½, female, with retaining ring, max. pressure 6,000 psi [420 bar], stainless steel 316/316L (1.4401/1.4404)	81655623
Adapter tube fitting 6 mmOD-¼NPT,male, stainless steel 316/316L (1.4401/1.4404)	81643499
Adapter tube fitting 10 mmOD-⅜NPT,female, stainless steel 316/316L (1.4401/1.4404)	81643536
Adapter tube fitting 6 mmOD-½NPT,female, stainless steel 316/316L (1.4401/1.4404)	81643562
Adapter tube fitting 12 mmOD-⅜NPT,male, stainless steel 316/316L (1.4401/1.4404)	81643526
