WIKA · Измерение давления · Семейство IBF
Моноблок
Моноблок с фланцевым присоединением, блокирующей и продувочной (bleed) функцией для агрессивных сред и высоконапорных применений.
Диапазон
0…690 bar
EACNACE MR0175 / ISO 15156NORSOK M-630NACE MR0175API 598ISO 5208MSS SP-61DIN EN 12266-1API 607ISO 10497BS 6755
Цена
По запросу
Зависит от конфигурации
Описание
Моноблок разработан с учётом требований технологической отрасли, особенно для природного газа и применений с агрессивными средами. Компактная конструкция объединяет один или два запорных клапана для разделения процесса и стороны прибора, а также продувочный (вентиляционный) клапан.
Модульная конструкция моноблока позволяет использовать компоновку шаровых клапанов и/или игольчатых клапанов. Для применений с жидкими или загрязнёнными средами рекомендуется применять шаровые клапаны благодаря простоте очистки внутреннего проходного канала.
Конструкция седла клапана и дублирующие уплотнения корпуса клапана обеспечивают высокую долговечность и герметичность.

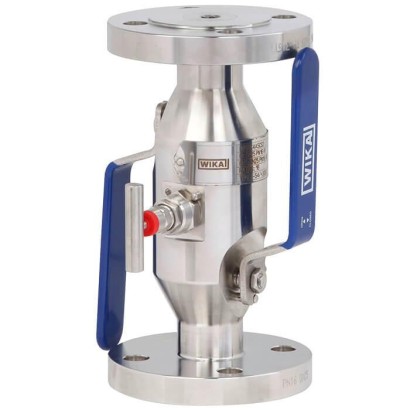

Рис. слева: модель IBF3, с фланцевыми присоединениями Рис. справа: модель IBF3, фланцевое присоединение к процессу и резьбовое присоединение со стороны прибора
В случае выхода из строя мягкого седла клапана металлическое седло «металл-металл» обеспечит возможность дальнейшего управления клапаном и установки его в безопасное положение. Герметичность гарантируется для соединения между технологическим процессом и измерительным прибором, а также по отношению к атмосфере.
Тщательно обработанная (суперфинишная) механическая обработка внутренних деталей обеспечивает очень плавное и точное срабатывание даже при высоких давлениях и после длительных периодов без работы клапана. Качество поверхности также снижает коррозию при воздействии агрессивных сред и облегчает очистку.
Особенности
- Повышенная безопасность благодаря металлическим седлам и двойному уплотнению корпуса
- Высококачественная обработка гарантирует плавный ход с низким моментом и низким износом
- Проверенная на герметичность плотность согласно BS6755 / ISO 5208, скорость утечки A
- Настраиваемая компоновка с шаровыми и игольчатыми клапанами
- По запросу — заказная комбинация клапанов и приборов (hook-up)
Вопросы и ответы
Какой диапазон давления выдерживает моноблок?
До 690 бар (10000 psi) в зависимости от исполнения; также доступен вариант до 420 бар.
Какие фланцевые присоединения доступны?
Фланцы ½" … 2" / class 150 … class 2500 по ASME B16.5 или DN 15 … DN 25 / PN 16 … PN 100 по EN 1092-1.
Для каких сред подходит моноблок?
Для газообразных и жидких агрессивных сред, в том числе высоковязких или кристаллизующихся, а также для природного газа. Материалы смачиваемых частей включают 316/316L, Duplex F51, Super Duplex F55, Hastelloy C276, Monel 400 и углеродистую сталь ASTM A350 LF2.
В каком диапазоне температур работает моноблок?
От -54 °C до +538 °C как по среде, так и по окружающей среде.
Чем обеспечивается герметичность?
Герметичность проверена по BS6755 / ISO 5208 с классом утечки A; металлическое седло «металл-металл» сохраняет управляемость клапана при выходе из строя мягкого седла.
Какие сертификаты и стандарты подтверждены?
EAC, NACE MR0175 / ISO 15156, NORSOK M-630, API 598, ISO 5208, MSS SP-61, DIN EN 12266-1, API 607, ISO 10497, BS 6755.
Чем отличаются модели IBF2 и IBF3?
Обе относятся к семейству IBF; модель IBF3 может иметь фланцевое присоединение к процессу и резьбовое присоединение со стороны прибора, тогда как компоновка клапанов настраивается под задачу (шаровые и/или игольчатые клапаны).
Можно ли получить готовую комбинацию клапанов и приборов?
Да, комбинация клапанов и приборов (hook-up) выполняется по требованию заказчика.
Конфигуратор · Шаг за шагом
Соберите IBF под свою задачу
Артикул собирается автоматически. Если сомневаетесь — напишите инженеру; подскажем по параметрам линии.
Шаг 1 из 4
Ваша конфигурация
- Назначениедвойная отсечка и сброс (Double Block & Bleed)
- Тип конструкциифланцевое / резьбовое
- ИсполнениеШар-Игла-Шар
- Стандарт присоединенияASME B16.5
- Размер технологического присоединения—
- Номинальное давление—
- Тип присоединения—
- Подключение прибора1/2 NPT внут., осевой
- Материал корпусанержавеющая сталь 316/316L - 1.4401/1.4404 - S31600/S31603
- Материал уплотнения—
- Варианты рукоятки клапанабез
- Вентиляционное соединение1/2 NPT внут. с заглушкой
- Специальные особенностибез
- СертификатыNACE MR0175 и сертификат 3.1, EN 10204, материал всех смачиваемых частей
- Сертификатыбез
AI подскажет по параметрам
Завершите конфигурацию
Выберите все параметры, чтобы отправить запрос.
Идентификация
| Модель | IBF2 |
| Серия | IBF |
| Подтип | Block and bleed valve manifold |
Измерительный диапазон
| Диапазон давления | 0…690 bar · 0…10000 psi · 0…420 bar |
Технологические условия
| Технологическое присоединение | Flange ½" … 2" / class 150 … class 2500Flange DN 15 … DN 25 / PN 16 … PN 100Flange ½" …2" / class 150 …class 2500, ASME B16.5Flange DN 15 …DN25/PN16…PN100, EN 1092-1Flange 1/2"...2" class 150...class 2500, ASME B16.5Flange DN15...DN25 PN16...PN100, EN1092-1 |
| Темп. процесса | −54…+538 °C |
Электрические характеристики
| Функция переключения | Block and bleed |
Материалы
| Материал корпуса | Stainless steel 316/316L (1.4401/1.4404), Duplex F51 (1.4462), Super Duplex F55 (1.4501), Hastelloy C276 (2.4819), Monel 400 (2.4360), Carbon steel ASTM A350 LF2, class 2 |
| Материал смачиваемых частей | Stainless steel 316/316L (1.4401/1.4404), Duplex F51 (1.4462), Super Duplex F55 (1.4501), Hastelloy C276 (2.4819), Monel 400 (2.4360), Carbon steel ASTM A350 LF2, class 2, Carbon steel ASTM A350 LF2 |
| Материал уплотнения | PEEK, RTFE, Graphite, PTFE |
Условия эксплуатации
| Темп. окружающей среды | −54…+538 °C |
| Вес | 2.7 kg |
Сертификаты и одобрения
| Сертификаты | EACNACE MR0175 / ISO 15156NORSOK M-630NACE MR0175API 598ISO 5208MSS SP-61DIN EN 12266-1API 607ISO 10497BS 6755 |
Дополнительные характеристики
| Языки datasheet | EN |
Таблицы из даташита
Monoblock, models IBF2 and IBF3
| Standards used | |
|---|---|
| Design | ■ EEMUA publication 182, specification for integral block-and-bleed valve manifolds ■ ASME B16.34, valves - flanged, threaded and welding end ■ ASME BPVC section VIII, rules for construction of pressure vessels division 1 ■ ASME B31.1, power piping ■ ASME B31.3, process piping ■ ISO 17292, metal ball valves for petroleum, petrochemical and allied industries ■ MSS SP-99, valves for measuring instruments ■ ASME B16.5, pipe flanges and flange fittings ■ ASME B1.20.1, pipe threads, general purpose (inch) |
| Tests | ■ API 598, valve inspection and testing ■ ISO 5208, pressure testing of metallic valves with leakage rate A ■ MSS SP-61, pressure testing of valves ■ DIN EN 12266-1, pressure tests, test procedures and acceptance criteria for industrial valves ■ API607/API6FA/ISO 10497 fire test for valves |
| Material requirements | ■ NACE MR0175 / ISO 15156, use in H₂S-containing environments in oil and gas production ■ NORSOK M-630, specification for use in pipelines (Norway) |
| Marking | ASME B16.34, valves - flanged, threaded and welding end |
| Pressure-temperature limits (for diagram, see page 5) | The limits for operating pressure and temperature depend on the sealing material |
| Function (for functional diagram, see next page) | ■ Model IBF2: Block and bleed (shut off and vent) ■ Model IBF3: Double block and bleed (2 x shut off and 1 x vent) |
| Arrangement (for valve types, see next page) | The shut-off valve(s) and the vent valve can be defined individually as ball valve or needle valve. |
| Process connection | ■ Flange ½" …2" / class 150 …class 2500, following ASME B16.5 ■ Flange DN 15 …DN25/PN16…PN100,following EN 1092-1 |
| Surface roughness Ra of the sealing face | |
| Following ASME B16.5 | ■ RF: 3.2 ... 6.3 μm [125 ... 250 μin] (spiral surface) ■ RJ: 1.6 μm [63 μin] |
| Following EN 1092-1 | ■ Form B1: 3.2 ... 6.3 μm [125 ... 250 μin] ■ Form B2: 0.8 ... 3.2 μm [32 ... 125 μin] |
| Instrument connection | ■ ½NPTfemale, axial ■ ½NPTfemale, swivel adapter, axial ■ Flange connection |
| Vent connection | ½NPTfemale, plug screw is included in delivery, though not pre-fitted. |
Materials
| Wetted parts | |
|---|---|
| Valve body | ■ Stainless steel 316/316L (1.4401/1.4404) ■ Duplex F51 (1.4462) ■ Super Duplex F55 (1.4501) ■ Hastelloy C276 (2.4819) ■ Monel 400 (2.4360) ■ Carbon steel ASTM A350 LF2, class 2 1) |
| Valve fittings, ball, valve seats, valve stem, bonnet body, spindle tip | ■ Stainless steel 316/316L (1.4401/1.4404) ■ Duplex F51 (1.4462) ■ Super Duplex F55 (1.4501) ■ Hastelloy C276 (2.4819) ■ Monel 400 (2.4360) |
| Sealing | ■ PEEK (ball valve seat) ■ RTFE (ball valve seat) ■ Graphite (needle valve sealing packing) |
| Non-wetted parts | |
| Handle, bonnet, spindle, locking plate, locking pin, product label, screws | Stainless steel |
| Handle grip | PVC |
| Specification | Ball valve | Needle valve |
|---|---|---|
| Design | ■ Antistatic design ■ Blow-out-safe valve stem ■ Self-relieving valve seats | ■ Non-rotating spindle tip ■ Blow-out-safe spindle tip ■ Back seat design ■ Metal-to-metal seat |
| Colour code | Blue: Shut off Red:Vent | |
| Valve bore size | 10 mm[0.394 in] | 5 mm[0.197 in] |
| Sealing material | Max. permissible operating pressure in bar at temperature in °C | Max. permissible operating pressure in psi at temperature in °F | |
|---|---|---|---|
| Ball valve seat | PEEK 1) | 690 bar at 38 °C | 10,000 psi at 100 °F |
| 276 bar at 260 °C | 4,000 psi at 500 °F | ||
| RTFE 2) | 210 bar at 38 °C | 3,000 psi at 100 °F | |
| 138 bar at 204 °C | 2,000 psi at 400 °F | ||
| Needle valve sealing packing | Graphite | 420 bar at 38 °C | 6,000 psi at 100 °F |
| 209 bar at 538 °C | 3,030 psi at 1,000 °F | ||
| PTFE | 690 bar at 38 °C | 10,000 psi at 100 °F | |
| 276 bar at 204 °C | 4,000 psi at 400 °F |
Смотреть все (8)
| DN | Class | Dimensions in mm[in] | x 1) | Weight kg [lb] | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B for RF | B for RJ | C | Ø D | E for RF | E for RJ | ||||
| ½ " | 150 | 225.4 [8.87] | 11.1 [0.44] | - | 9.6 [0.37] | 88.9 [3.5] | 170 [6.71] | - | 4 | 2.7 [7.33] |
| 300/600 | 225.4 [8.87] | 20.7 [0.81] | 19.85 [0.78] | 14.3 [0.56] | 95.2 [3.75] | 176.8 [6.96] | 176 [6.93] | 4 | 3.0 [8.04] | |
| 900/1500 | 235.4 [9.27] | 28.7 [1.13] | 28.7 [1.13] | 22.3 [0.88] | 120.6 [4.75] | 182 [7.17] | 182 [7.17] | 4 | 4.0 [10.72] | |
| 2500 | 245.4 [9.66] | 36.6 [1.44] | 36.6 [1.44] | 30.2 [1.19] | 133.4 [5.25] | 190.5 [7.5] | 190.5 [7.5] | 4 | 5.5 [14.74] | |
| ¾ " | 150 | 225.4 [8.87] | 12.7 [0.50] | - | 11.1 [0.44] | 98.4 [3.87] | 170 [6.71] | - | 4 | 3.0 [8.04] |
| 300/600 | 225.4 [8.87] | 22.1 [0.87] | 22.1 [0.87] | 15.7 [0.62] | 117.5 [4.63] | 178 [7.0] | 178 [7.0] | 4 | 3.5 [9.38] | |
| 900/1500 | 235.4 [9.27] | 31.8 [1.25] | 31.8 [1.25] | 25.4 [1.0] | 130.2 [5.13] | 180.5 [7.11] | 180.5 [7.11] | 4 | 4.7 [12.59] | |
| 2500 | 245.4 [9.66] | 38.1 [1.50] | 38.1 [1.5] | 31.75 [1.25] | 139.7 [5.50] | 190.5 [7.5] | 190.5 [7.5] | 4 | 6.0 [16.08] | |
| 1 " | 150 | 225.4 [8.87] | 14.2 [0.56] | 19 [0.75] | 12.6 [0.50] | 107.9 [4.25] | 170 [6.70] | 175 [6.9] | 4 | 3.5 [9.38] |
| 300/600 | 225.4 [8.87] | 24 [0.94] | 23.9 [0.94] | 17.5 [0.69] | 123.8 [4.87] | 171 [6.71] | 171 [6.71] | 4 | 4.0 [10.72] | |
| 900/1500 | 245.4 [9.66] | 34.8 [1.4] | 34.8 [1.4] | 28.4 [1.12] | 149.2 [5.87] | 190 [7.5] | 190 [7.5] | 4 | 6.3 [16.88] | |
| 2500 | 245.4 [9.66] | 41.4 [1.63] | 41.4 [1.63] | 35.0 [1.38] | 158.7 [6.25] | 191 [7.51] | 191 [7.51] | 4 | 7.5 [20.09] | |
| 1½ " | 150 | 225.4 [8.87] | 17.5 [0.69] | 22.3 [0.88] | 15.9 [0.62] | 127 [5.0] | 170 [6.71] | 175.2 [6.96] | 4 | 4.5 [12.06] |
| 300/600 | 235.4 [9.27] | 28.7 [1.13] | 28.7 [1.13] | 22.3 [0.88] | 155.6 [6.13] | 188.5 [7.42] | 188.5 [7.42] | 4 | 5.8 [15.54] | |
| 900/1500 | 257.4 [10.13] | 38.1 [1.5] | 38.1 [1.5] | 31.7 [1.25] | 177.8 [7.0] | 202.5 [8.0] | 202.5 [8.0] | 4 | 9.0 [24.11] | |
| 2500 | 275.4 [10.84] | 50.8 [2.0] | 52.3 [2.06] | 44.4 [1.75] | 203.2 [8.0] | 220.5 [8.7] | 222 [8.7] | 4 | 14.0 [37.51] | |
| 2 " | 150 | 235.4 [9.27] | 19.05 [0.75] | 23.8 [0.94] | 17.4 [0.68] | 152.4 [6.0] | 180 [7.1] | 185.1 [7.3] | 4 | 5.8 [15.54] |
| 300/600 | 235.4 [9.27] | 31.8 [1.25] | 33.3 [1.31] | 25.4 [1.0] | 165.1 [6.50] | 180.5 [7.1] | 182 [7.2] | 8 | 7.0 [18.75] | |
| 900/1500 | 275.4 [10.84] | 44.5 [1.75] | 46.02 [1.81] | 38.1 [1.5] | 216 [8.50] | 220.5 [8.7] | 222 [8.74] | 8 | 14.0 [37.51] | |
| 2500 | 275.4 [10.84] | 57.2 [2.25] | 58.7 [2.31] | 50.8 [2.0] | 235 [9.25] | 220.5 [8.7] | 222 [8.74] | 8 | 19.0 [50.91] |
| DN | Class | Dimensions in mm[in] | x 1) | Weight kg [lb] | |||||
|---|---|---|---|---|---|---|---|---|---|
| B for RF | B for RJ | C | Ø D | E for RF | E for RJ | ||||
| ½ " | 150 | 11.1 [0.44] | - | 9.6 [0.37] | 88.9 [3.5] | 232 [9.13] | - | 4 | 4.5 [12.06] |
| 300/600 | 20.7 [0.81] | 19.85 [0.78] | 14.3 [0.56] | 95.2 [3.75] | 232 [9.13] | 230.3 [9.07] | 4 | 4.5 [12.06] | |
| 900/1500 | 28.7 [1.13] | 28.7 [1.13] | 22.3 [0.88] | 120.6 [4.75] | 251.2 [9.89] | 251.2 [9.89] | 4 | 7.0 [18.75] | |
| 2500 | 36.6 [1.44] | 36.6 [1.44] | 30.2 [1.19] | 133.4 [5.25] | 264 [10.4] | 264 [10.4] | 4 | 7.0 [18.75] | |
| ¾ " | 150 | 12.7 [0.50] | - | 11.1 [0.44] | 98.4 [3.87] | 232 [9.13] | - | 4 | 5.0 [13.40] |
| 300/600 | 22.1 [0.87] | 22.1 [0.87] | 15.7 [0.62] | 117.5 [4.63] | 232 [9.13] | 232 [9.13] | 4 | 6.0 [16.08] | |
| 900/1500 | 31.8 [1.25] | 31.8 [1.25] | 25.4 [1.0] | 130.2 [5.13] | 251 [9.88] | 251 [9.88] | 4 | 8.5 [22.77] | |
| 2500 | 38.1 [1.50] | 38.1 [1.5] | 31.75 [1.25] | 139.7 [5.50] | 264 [10.4] | 264 [10.4] | 4 | 11.0 [29.47] | |
| 1 " | 150 | 14.2 [0.56] | 19 [0.75] | 12.6 [0.50] | 108 [4.25] | 232 [9.13] | 241.2 [9.50] | 4 | 6.0 [16.08] |
| 300/600 | 24 [0.94] | 23.9 [0.94] | 17.5 [0.69] | 123.8 [4.87] | 251.2 [9.89] | 251.2 [9.89] | 4 | 7.0 [18.75] | |
| 900/1500 | 34.8 [1.4] | 34.8 [1.4] | 28.4 [1.12] | 149.2 [5.87] | 263.6 [10.4] | 263.6 [10.4] | 4 | 11.0 [29.47] | |
| 2500 | 41.4 [1.63] | 41.4 [1.63] | 35.0 [1.38] | 158.8 [6.25] | 263.6 [10.4] | 263.6 [10.4] | 4 | 14.5 [38.85] | |
| 1½ " | 150 | 17.5 [0.69] | 22.3 [0.88] | 15.9 [0.62] | 127 [15.0] | 232 [9.12] | 241.6 [9.51] | 4 | 7.5 [20.09] |
| 300/600 | 28.7 [1.13] | 28.7 [1.13] | 22.3 [0.88] | 155 [6.10] | 254.2 [10.0] | 254.2 [10.0] | 4 | 10.5 [28.13] | |
| 900/1500 | 38.1 [1.5] | 38.1 [1.5] | 31.7 [1.25] | 177.8 [7.0] | 263.6 [10.4] | 263.6 [10.4] | 4 | 16.0 [42.87] | |
| 2500 | 50.8 [2.0] | 52.3 [2.06] | 44.4 [1.75] | 203.2 [8.0] | 311 [12.2] | 314 [12.4] | 4 | 26.5 [71.00] | |
| 2 " | 150 | 19.05 [0.75] | 23.8 [0.94] | 17.4 [0.68] | 152.4 [6.0] | 250.7 [9.8] | 260.3 [10.25] | 4 | 10.0 [26.79] |
| 300/600 | 31.8 [1.25] | 33.3 [1.31] | 25.4 [1.0] | 165 [6.5] | 263.6 [10.4] | 267 [10.51] | 8 | 11.5 [30.81] | |
| 900/1500 | 44.5 [1.75] | 46.02 [1.81] | 38.1 [1.5] | 216 [8.5] | 311 [12.2] | 314 [12.4] | 8 | 26.0 [69.66] | |
| 2500 | 57.2 [2.25] | 58.7 [2.31] | 50.8 [2.0] | 235 [9.25] | 331 [13.0] | 334 [13.15] | 8 | 37.5 [100.47] |
| Logo | Description | Country |
|---|---|---|
| EAC (option) Machinery directive | Eurasian Economic Community |
| Logo | Description |
|---|---|
| - | PMI 1) test certificate (option) All wetted parts |
| - | Type tested for fire safety in accordance with API 607, ISO 10497, BS 6755-2 2) |
Отрасль
Нефтегаз
Нефтегазовая промышленность, химическая и нефтехимическая промышленность, электростанции · Прямое присоединение средств измерения давления к фланцевым трубопроводам или сосудам без запорных клапанов
Отрасль
Машиностроение
Присоединение к уровнемерам или дифманометрам при измерении уровня
Не нашли ответа в документации? Инженер ответит в течение рабочего дня.
Спросить инженера →Все вариации · Article table
20 стандартных артикулов семейства IBF
Если знаете код — выберите напрямую. Если нет — пользуйтесь конфигуратором в режиме «01».
