WIKA · Измерение давления · Семейство 990

Диафрагменный разделитель с стерильным присоединением

Name: Диафрагменный разделитель с стерильным присоединением
Brand: WIKA
SKU: H990.51

Мембранный разделитель с стерильным присоединением по DIN 11864 для санитарных применений в пищевой, пивоваренной, фармацевтической и биотехнологической отраслях.

Диапазон

0…40 bar

3-AEHEDGCRNFDA

Цена

По запросу

Зависит от конфигурации

Заказать расчёт

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

Диафрагменные разделители применяются для защиты приборов для измерения давления в применениях со сложными средами. В системах с диафрагменными разделителями мембрана диафрагменного разделителя обеспечивает разделение прибора и среды. Давление передаётся на измерительный прибор через технологическую заполняющую жидкость системы, находящуюся внутри системы с диафрагменным разделителем.

Для реализации требовательных задач заказчика доступно большое разнообразие конструкций, материалов и технологических заполняющих жидкостей.

Дополнительную техническую информацию о диафрагменных разделителях и системах с диафрагменными разделителями см. в IN 00.06 «Применение, принцип действия, конструкции».

Асептические присоединения в соответствии с DIN 11864 обеспечивают очень высокий уровень гигиены. Беззазорная герметизация обеспечивается за счёт металлического упора и самоустанавливающегося центрирования.

Для получения дополнительных допусков см. стр. 4

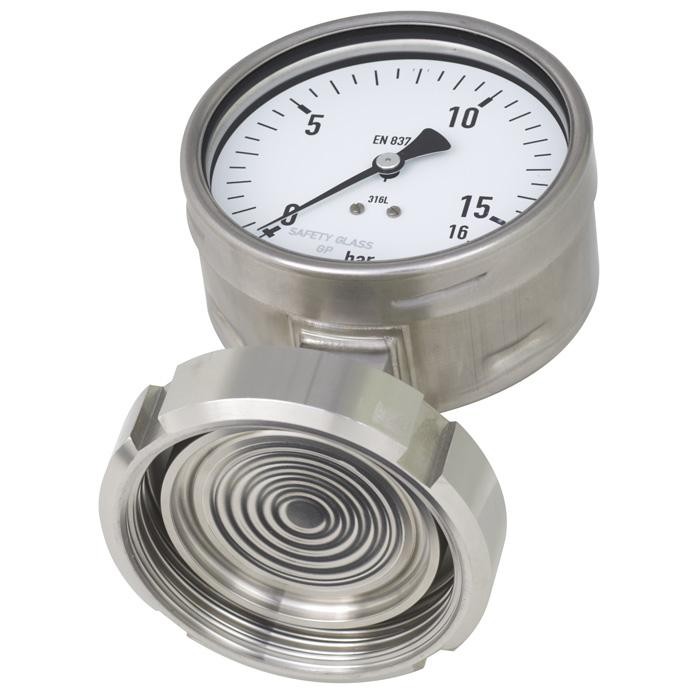

Диафрагменный разделитель с стерильным присоединением, модель 990.51

Даже при изменяющихся температурах среды соединение не требует технического обслуживания и не нуждается в проверке. Системы с диафрагменными разделителями выдерживают температуры чистящего пара, возникающие в процессах SIP, и тем самым обеспечивают стерильное соединение между измеряемой средой и диафрагменным разделителем.

Монтаж диафрагменного разделителя и измерительного прибора выполняется стандартно посредством непосредственного монтажа, либо опционально — через охлаждающий элемент или гибкий капилляр.

При подборе материалов WIKA предлагает различные решения, в которых верхняя часть корпуса и мембрана изготовлены из одинаковых материалов. В качестве стандартного материала используется нержавеющая сталь 1.4435 (316L); другие специальные материалы доступны по запросу.

Особенности

Быстрая очистка, без остатков
Пригодно для SIP и CIP
Сертификация EHEDG и соответствие 3-A
Сертифицированное гигиеническое исполнение

Вопросы и ответы

Какие диапазоны давления доступны для модели 990.51?

Доступны диапазоны 0 … 40 бар, 0 … 25 бар, 0 … 16 бар и 0 … 0,6 бар.

Какое присоединение к процессу используется?

Стерильные присоединения по DIN 11864: варианты DIN 11864-1 (резьбовое), DIN 11864-2 (фланец) и DIN 11864-3 (хомут); также доступны DIN 11866 (ряды A, B и C), DIN 11850, ISO 1127 и ASME BPE 1997.

Из каких материалов изготавливаются смачиваемые части?

Стандартно нержавеющая сталь 1.4435 (316L); дополнительно доступны 1.4539 (904L), Hastelloy C22 (2.4602), Hastelloy C276 (2.4819) и электрополированная сталь 1.4435 (316L).

Подходит ли разделитель для стерилизации паром на месте?

Да, система выдерживает температуры чистящего пара процессов SIP и подходит для CIP, что обеспечивает стерильное соединение между средой и разделителем.

Какие сертификаты имеет модель 990.51?

EHEDG, 3-A, CRN и FDA.

В каком температурном диапазоне работает разделитель?

Диапазон температур окружающей среды и среды составляет -10 … +140 °C.

Как монтируется измерительный прибор к разделителю?

Стандартно используется непосредственный монтаж; опционально — через охлаждающий элемент или гибкий капилляр.

Чем модель 990.51 отличается от других мембранных разделителей WIKA?

Она оснащена стерильным присоединением по DIN 11864 с асептическим O-ring уплотнением, обеспечивающим беззазорную герметизацию и быструю очистку места измерения без остатка для гигиенических применений.

Идентификация

Модель	990.51
Серия	990
Подтип	Diaphragm seal

Измерительный диапазон

Диапазон давления

0…40 bar · 0…25 bar · 0…16 bar · 0…0.6 bar

Технологические условия

Технологическое присоединение	DIN 11864-1DIN 11864-2DIN 11864-3DIN 11864-1 threadedDIN 11864-2 flangeDIN 11864-3 clampDIN 11866 row ADIN 11866 row BDIN 11866 row CDIN 11850DIN EN ISO 1127ASME BPE 1997
Темп. процесса	−10…+140 °C

Материалы

Материал корпуса	Stainless steel 1.4435 (316L), Stainless steel 1.4539 (904L), Hastelloy C22 (2.4602), Hastelloy C276 (2.4819), Stainless steel 1.4435 (316L), electropolished
Материал смачиваемых частей	Stainless steel 1.4435 (316L), Stainless steel 1.4539 (904L), Hastelloy C22 (2.4602), Hastelloy C276 (2.4819), Stainless steel 1.4435 (316L), electropolished
Материал уплотнения	Aseptic O-ring

Условия эксплуатации

Темп. окружающей среды

−10…+140 °C

Сертификаты и одобрения

Сертификаты

3-AEHEDGCRNFDA

Дополнительные характеристики

Языки datasheet

Таблицы из даташита

Model 990.51	Standard	Option
Pressure range ¹⁾
Threaded connection per DIN 11864-1	■ 0 …0.6 bar to 0 …40bar [0 …8.7 psi to 0 ■ 0 …0.6 bar to 0 …25bar [0 …8.7 psi to 0	…580 psi] (to DN 40) …363 psi] (from DN 50)
Flange connection per DIN 11864-2	■ 0 …0.6 bar to 0 …25bar [0 …8.7 psi to 0 ■ 0 …0.6 bar to 0 …16bar [0 …8.7 psi to 0	…363 psi] (to DN 40) …232 psi] (from DN 50)
Clamp connection per DIN 11864-3 ²⁾	■ 0 …0.6 bar to 0 …40bar [0 …8.7 psi to 0 ■ 0 …0.6 bar to 0 …25bar [0 …8.7 psi to 0 ■ 0 …0.6 bar to 0 …16bar [0 …8.7 psi to 0	…580 psi] (to DN 40) …363 psi] (to DN 65) …232 psi] (from DN 80)
	Or all other equivalent vacuum or combined pressure and vacuum ranges
Level of cleanliness of wetted parts	■ Oil and grease free per ASTM G93-03 level FWIKA standard (< 1,000 mg/m 2 )	■ Oil and grease free per ASTM G93-03 level D and ISO 15001 (< 220 mg/m 2 ) ■ Oil and grease free per ASTM G93-03 level C and ISO 15001 (< 66 mg/m 2 )
Origin of wetted parts	■ International	■ EU, CH, USA
Surface roughness of wetted parts	Ra ≤ 0.76 μm [30 μin] per ASME BPE SF3 (except for weld seam)	Ra ≤ 0.38 μm [15 μin] per ASME BPE SF4, only with electropolished surface (except for weld seam)
Connection to the measuring instrument	Axial gauge adapter	Axial gauge adapter with: ■ G½female thread ■ G¼female thread ■ ½NPTfemale thread ■ ¼NPTfemale thread
Type of mounting	Direct mounting	■ Capillary ■ Cooling element
Vacuum service (see IN 00.25)	Basic service	■ Premium service ■ Advanced service
Process connection	For pipes per DIN 11866 row A and row B (or DIN 11850 and DIN EN ISO 1127) See overview of aseptic connections per DIN 11864 form A on page 3 See dimensions from page 5
Marking of the diaphragm seal	Per valid 3-A standard
Instrument mounting bracket (only for capillary option)	■ Form H per DIN 16281, 100 mm, aluminium, black ■ Form H per DIN 16281, 100 mm, stainless steel ■ Bracket for pipe mounting, for pipe Ø20 ... 80 mm[0.787 …3.146 in], steel (see data sheet AC 09.07)

Upper body of diaphragm seal	Wetted parts 3)
Stainless steel 1.4435 (316L)	Stainless steel 1.4435 (316L)
Stainless steel 1.4435 (316L), electropolished 4)	Stainless steel 1.4435 (316L), electropolished 4)
Stainless steel 1.4539 (904L)	Stainless steel 1.4539 (904L)
Hastelloy C22 (2.4602)	Hastelloy C22 (2.4602)
Hastelloy C276 (2.4819)	Hastelloy C276 (2.4819)

Type of process connection	Version
Threaded pipe connection following	Liner with union nut	DIN 11864-1 Flange connection
following DIN 11864-2	Flange with notch
following DIN 11864-3	Clamp with notch	Clamp connection

Logo	Description	Region
®	3-A Hygienic Design This instrument is 3-A marked, based on a third party verification for conformance to the 3-A standard.	USA
FEBRUARY 2026 TYPE EL CLASS I	EHEDG Hygienic Design	European Union
-	CRN Safety (e.g. electr. safety, overpressure, ...)	Canada

Смотреть все (14)

Description

Certificates

■ 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, material proof, indica - tion accuracy for diaphragm seal systems) ■ 3.1 inspection certificate per EN 10204 (e.g. material proof for wetted metallic parts, indication accuracy for diaphragm seal systems) ■ FDA conformity of the system fill fluid ■ 3-A conformity of the diaphragm seal, based on a third party verification ■ EHEDG conformity ■ Manufacturer's declaration for food contact materials regarding regulation (EC) No. 1935/2004 ■ Others on request

DN	For pipe	PN �⁾	Dimensions in mm[in]
Outer Ø x wall thick- ness in mm[in]	Mb	d 6	d 11	G 1	h	d 10	k	Aseptic O-ring
25	29 x 1.5 [1.142 x 0.071]	40	22 [0.866]	42.9 [1.689]	43 [1.693]	RD 52 x 1/6 [2.047 x 1/6]	20 [0.787]	63 [2.48]	21 [0.827]	28 x 3.5 [1.102 x 0.1378]
32	35 x 1.5 [1.378 x 0.071]	40	25 [0.984]	48.9 [1.925]	49 [1.929]	RD 58 x 1/6 [2.283 x 1/6]	20 [0.787]	70 [2.756]	21 [0.827]	34 x 5 [1.339 x 0.197]
40	41 x 1.5 [1.614 x 0.071]	40	35 [1.378 ]	54.9 [2.161]	55 [2.165]	RD 65 x 1/6 [2.559 x 1/6]	20 [0.787]	78 [3.071]	21 [0.827]	40 x 5 [1.575 x 0.197]
50	53 x 1.5 [2.087 x 0.071]	25	45 [1.772]	66.9 [2.634]	67 [2.638]	RD 78 x 1/6 [3.071 x 1/6]	20 [0.787]	92 [3.622]	22 [0.866]	52 x 5 [2.047 x 0.197]
65	70 x 2 [2.756 x 0.078]	25	60 [2.362]	84.9 [3.343]	85 [3.346]	RD 95 x 1/6 [3.74 x 1/6]	20 [0.787]	112 [4.409]	25 [0.984]	68 x 5 [2.677 x 0.197]
80	85 x 2 [3.346 x 0.078]	25	72 [2.835]	98.9 [3.894]	99 [3.898]	RD 110x¼ [4.331 x ¼]	20 [0.787]	127 [5]	29 [1.142]	83 x 5 [3.268 x 0.197]
100	104 x 2 [4.094 x 0.078]	25	90 [3.543]	118.9 [4.681]	119 [4.685]	RD 130x¼ [5.118 x ¼]	20 [0.787]	148 [5.827]	31 [1.22]	102 x 5 [4.016 x 0.197]

DN	For pipe	PN �⁾	Dimensions in mm[in]
Outer Ø x wall thick- ness in mm[in]	Mb	d 6	d 11	G 1	h	d 10	k	Aseptic O-ring
26.9	26.9 x 1.6 [1.059 x 0.063]	40	22 [0.866]	42.9 [1.689]	43 [1.693]	RD 52 x 1/6 [2.047 x 1/6]	20 [0.787]	63 [2.48]	21 [0.827]	26 x 3.5 [1.024 x 0.1378]
33.7	33.7 x 2 [1.327 x 0.078]	40	25 [0.984]	48.9 [1.925]	49 [1.929]	RD 58 x 1/6 [2.283 x 1/6]	20 [0.787]	70 [2.756]	21 [0.827]	32 x 5 [1.26 x 0.197]
42.4	42.4 x 2 [1.669 x 0.078]	25	35 [1.378]	54.9 [2.161]	55 [2.165]	RD 65 x 1/6 [2.559 x 1/6]	20 [0.787]	78 [3.071]	21 [0.827]	40.5 x 5 [1.594 x 0.197]
48.3	48.3 x 2 [1.902 x 0.078]	25	45 [1.772]	66.9 [2.634]	67 [2.638]	RD 78 x 1/6 [3.071 x 1/6]	20 [0.787]	92 [3.622]	22 [0.866]	46.5 x 5 [1.831 x 0.197]
60.3	60.3 x 2 [2.374 x 0.078]	25	60 [2.362]	84.9 [3.343]	85 [3.346]	RD 95 x 1/6 [3.74 x 1/6]	20 [0.787]	112 [4.409]	25 [0.984]	58.5 x 5 [1.831 x 0.197]
76.1	76.1 x 2 [2.996 x 0.078]	25	72 [2.835]	98.9 [3.894]	99 [3.898]	RD 110x¼ [4.331 x ¼]	20 [0.787]	127 [5]	29 [1.142]	73.5 x 5 [2.894 x 0.197]
88.9	88.9 x 2.3 [3.5 x 0.091]	25	90 [3.543]	118.9 [4.681]	119 [4.685]	RD 130x¼ [5.118 x ¼]	20 [0.787]	148 [5.827]	31 [1.22]	86.5 x 5 [3.406 x 0.197]

DN	For pipe	PN �⁾	Dimensions in mm[in]
Outer Ø x wall thick- ness in mm[in]	Mb	d₆	d11	G1	h	d 10	k	Aseptic O-ring
1"	25.4 x 1.65 [1.831 x 0.065]	40	22 [0.866]	42.9 [1.689]	43 [1.693]	RD 52 x 1/6 [2.047 x 1/6]	20 [0.787]	63 [2.48]	21 [0.827]	24 x 3,5 [0.945 x 0.1378]
1 ½"	42.4 x 1.65 [1.669 x 0.065]	40	32 [1.26]	54.9 [2.161]	55 [2.165]	RD 65 x 1/6 [2.559 x 1/6]	20 [0.787]	78 [3.071]	21 [0.827]	37 x 5 [1.457 x 0.197]
2"	48.3 x 1.65 [1.902 x 0.065]	25	45 [1.772]	66.9 [2.634]	67 [2.638]	RD 78 x 1/6 [3.071 x 1/6]	20 [0.787]	92 [3.622]	22 [0.866]	50 x 5 [1.969 x 0.197]
2 ½"	60.3 x 1.65 [2.374 x 0.065]	25	52 [2.047]	84.9 [3.343]	85 [3.346]	RD 95 x 1/6 [3.74 x 1/6]	20 [0.787]	112 [4.409]	25 [0.984]	62 x 5 [2.441 x 0.197]
3"	76.1 x 1.65 [2.996 x 0.065]	25	60 [2.362]	98.9 [3.894]	99 [3.898]	RD 110x¼ [4.331 x ¼]	20 [0.787]	127 [5]	29 [1.142]	75 x 5 [2.953 x 0.197]
4"	88.9 x 2.11 [3.5 x 0.083]	25	90 [3.543]	118.9 [4.681]	119 [4.685]	RD 130x¼ [5.118 x ¼]	20 [0.787]	148 [5.827]	31 [1.22]	100 x 5 [3.937 x 0.197]

DN	For pipe	PN �⁾	Dimensions in mm[in]
Outer Ø x wall thick- ness in mm[in]	Mb	d₆	d₁₁	d₅	d₁₀	h	b₁	b₂	d₁₃	Aseptic O-ring
25	29 x 1.5 [1.142 x 0.071]	25	22 [0.866]	38.3 [1.508]	38.4 [1.512]	53 [2.087]	70 [2.756]	15.5 [0.61]	11.5 [0.071]	10 [0.394]	4xØ9 [0.354]	28 x 3.5 [1.102 x 0.1378]
32	35 x 1.5 [1.378 x 0.071]	25	25 [0.984]	47.6 [1.878]	47.7 [1.878]	59 [2.323]	76 [2.992]	15.5 [0.61]	11.5 [0.071]	10 [0.394]	4xØ9 [0.354]	34 x 5 [1.339 x 0.197]
40	41 x 1.5 [1.614 x 0.071]	25	35 [1.378]	53.6 [2.11]	53.7 [2.114]	65 [2.559]	82 [3.228]	15.5 [0.61]	11.5 [0.071]	10 [0.394]	4xØ9 [0.354]	40 x 5 [1.575 x 0.197]
50	53 x 1.5 [2.087 x 0.071]	16	45 [1.772]	65.6 [2.583]	65.7 [2.587]	77 [3.032]	94 [3.7]	15.5 [0.61]	11.5 [0.071]	10 [0.394]	4xØ9 [0.354]	52 x 5 [2.047 x 0.197]
65	70 x 2 [2.756 x 0.078]	16	60 [2.362]	81.6 [3.213]	81.7 [3.217]	95 [3.74]	113 [4.449]	15.5 [0.61]	11.5 [0.071]	10 [0.394]	8xØ9 [0.354]	68 x 5 [2.677 x 0.197]
80	85 x 2 [3.346 x 0.078]	16	72 [2.835]	97.6 [3.843]	97.7 [3.846]	112 [4.409]	133 [5.236]	17.5 [0.689]	13.5 [0.531]	12 [0.472]	8 x Ø11 [0.433]	83 x 5 [3.268 x 0.197]
100	104 x 2 [4.094 x 0.078]	16	90 [3.543]	116.6 [4.591]	116.7 [4.594]	137 [5.394]	159 [6.2598]	19.5 [0.768]	15.5 [0.61]	14 [0.551]	8 x Ø11 [0.433]	102 x 5 [4.016 x 0.197]

DN	For pipe	PN ¹⁾	Dimensions in mm[in]
Outer Ø x wall thick- ness in mm[in]	Mb	d₆	d₁₁	d₅	d₁₀	h	b₁	b₂	d₁₃	Aseptic O-ring
26.9	26.9 x 1.6 [1.059 x 0.063]	25	22 [0.866]	36 [1.417]	36.1 [1.421]	52 [2.047]	69 [2.717]	15.5 [0.61]	11.5 [0.071]	10 [0.394]	4xØ9 [0.354]	26 x 3.5 [1.024 x 0.1378]
33.7	33.7 x 2 [1.327 x 0.078]	25	25 [0.984]	45.3 [1.783]	45.4 [1.787]	57 [2.244]	74 [2.913]	15.5 [0.61]	11.5 [0.071]	10 [0.394]	4xØ9 [0.354]	32 x 5 [1.2598 x 0.197]
42.4	42.4 x 2 [1.669 x 0.078]	16	35 [1.378]	54 [2.126]	54.1 [2.1299]	65 [2.559]	82 [3.228]	15.5 [0.61]	11.5 [0.071]	10 [0.394]	4xØ9 [0.354]	40.5 x 5 [1.594 x 0.197]
48.3	48.3 x 2 [1.902 x 0.078]	16	40 [1.575]	59.9 [2.358]	60 [2.362]	71 [2.795]	88 [3.465]	15.5 [0.61]	11.5 [0.071]	10 [0.394]	4xØ9 [0.354]	46.5 x 5 [1.831 x 0.197]
60.3	60.3 x 2 [2.374 x 0.078]	16	52 [2.047]	71.9 [2.831]	72 [2.835]	85 [3.346]	103 [4.055]	15.5 [0.61]	11.5 [0.071]	10 [0.394]	8xØ9 [0.354]	58.5 x 5 [1.831 x 0.197]
76.1	76.1 x 2 [2.996 x 0.078]	16	60 [2.362]	88.1 [3.469]	88.1 [3.469]	104 [4.094]	125 [4.921]	17.5 [0.689]	13.5 [0.531]	12 [0.472]	8 x Ø11 [0.433]	73.5 x 5 [2.894 x 0.197]
88.9	88.9 x 2.3 [3.5 x 0.091]	16	72 [2.835]	100.9 [3.972]	101 [3.976]	116 [4.567]	137 [5.394]	17.5 [0.689]	13.5 [0.531]	12 [0.472]	8 x Ø11 [0.433]	86.5 x 5 [3.406 x 0.197]

DN	For pipe	PN �⁾	Dimensions in mm[in]
Outer Ø x wall thick- ness in mm[in]	Mb	d 6	d 11	G 1	d 10	h	b 1	b 2	d 13	Aseptic O-ring
1"	25.4 x 1.65 [1.831 x 0.065]	25	22 [0.866]	34.3 [1.354]	34.4 [1.354]	49 [1.929]	66 [2.598]	15.5 [0.61]	11.5 [0.071]	10 [0.394]	4xØ9 [0.354]	24 x 3.5 [0.945 x 0.1378]
1 ½"	42.4 x 1.65 [1.669 x 0.065]	25	32 [1.26]	50.4 [1.984]	50.4 [1.984]	62 [2.44]	79 [3.11]	15.5 [0.61]	11.5 [0.071]	10 [0.394]	4xØ9 [0.354]	37 x 5 [1.457 x 0.197]
2"	48.3 x 1.65 [1.902 x 0.065]	16	45 [1.772]	63 [2.48]	63 [2.48]	75 [2.953]	92 [3.622]	15.5 [0.61]	11.5 [0.071]	10 [0.394]	4xØ9 [0.354]	50 x 5 [1.969 x 0.197]
2 ½"	60.3 x 1.65 [2.374 x 0.065]	16	52 [2.047]	75.8 [2.984]	75.9 [2.988]	89 [3.504]	107 [4.213]	15.5 [0.61]	11.5 [0.071]	10 [0.394]	4xØ9 [0.354]	62 x 5 [2.441 x 0.197]
3"	76.1 x 1.65 [2.996 x 0.065]	16	60 [2.362]	89.5 [3.524]	89.6 [3.528]	104 [4.094]	125 [4.921]	17.5 [0.689]	13.5 [0.531]	12 [0.472]	8 x Ø11 [0.433]	75 x 5 [2.953 x 0.197]
4"	88.9 x 2.11 [3.5 x 0.083]	16	90 [3.543]	114.2 [4.496]	114.3 [4.5]	135 [5.315]	157 [6.181]	19.5 [0.768]	15.5 [0.61]	14 [0.551]	8 x Ø11 [0.433]	100 x 5 [3.937 x 0.197]

DN	For pipe	PN �⁾	Dimensions in mm[in]
Outer Ø x wall thick- ness in mm[in]	Mb	d₆	d 11	h	d₁₀	Aseptic O-ring
25	29 x 1.5 [1.142 x 0.071]	40	22 [0.866]	38.3 [1.508]	38.4 [1.512]	20 [0.787]	50.5 [1.988]	28 x 3.5 [1.102 x 0.1378]
32	35 x 1.5 [1.378 x 0.071]	40	25 [0.984]	47.6 [1.878]	47.7 [1.878]	20 [0.787]	50.5 [1.988]	34 x 5 [1.339 x 0.197]
40	41 x 1.5 [1.614 x 0.071]	40	35 [1.378]	53.6 [2.11]	53.7 [2.114]	20 [0.787]	64 [2.5197]	40 x 5 [1.575 x 0.197]
50	53 x 1.5 [2.087 x 0.071]	25	45 [1.772]	65.6 [2.583]	65.7 [2.587]	20 [0.787]	77.5 [3.051]	52 x 5 [2.047 x 0.197]
65	70 x 2 [2.756 x 0.078]	25	60 [2.362]	81.6 [3.213]	81.7 [3.217]	20 [0.787]	91 [3.583]	68 x 5 [2.677 x 0.197]
80	85 x 2 [3.346 x 0.078]	16	72 [2.835]	97.6 [3.843]	97.7 [3.846]	20 [0.787]	106 [4.173]	83 x 5 [3.268 x 0.197]
100	104 x 2 [4.094 x 0.078]	16	90 [3.543]	116.6 [4.591]	116.7 [4.594]	20 [0.787]	130 [5.118]	102 x 5 [4.016 x 0.197]

DN	For pipe	PN 1)	Dimensions in mm[in]
Outer Ø x wall thick- ness in mm[in]	Mb	d 6	d 11	h	d₁₀	Aseptic O-ring
26.9	26.9 x 1.6 [1.059 x 0.063]	40	22 [0.866]	36.0 [1.417]	36.1 [1.421]	20 [0.787]	50.5 [1.988]	26 x 3.5 [1.024 x 0.1378]
33.7	33.7 x 2 [1.327 x 0.078]	40	25 [0.984]	45.3 [1.783]	45.3 [1.783]	20 [0.787]	50.5 [1.988]	32 x 5 [1.2598 x 0.197]
42.4	42.4 x 2 [1.669 x 0.078]	25	35 [1.378 ]	54.0 [2.126]	54.1 [2.1299]	20 [0.787]	64 [2.5197]	40.5 x 5 [1.594 x 0.197]
48.3	48.3 x 2 [1.902 x 0.078]	25	40 [1.575]	59.9 [2.358]	60 [2.362]	20 [0.787]	64 [2.5197]	46.5 x 5 [1.831 x 0.197]
60.3	60.3 x 2 [2.374 x 0.078]	25	52 [2.047]	71.9 [2.831]	72.0 [2.835]	20 [0.787]	91 [3.583]	58.5 x 5 [2.303 x 0.197]
76.1	76.1 x 2 [2.996 x 0.078]	16	60 [2.362]	88.1 [3.469]	88.2 [3.472]	20 [0.787]	106 [4.173]	73.5 x 5 [2.894 x 0.197]
88.9	88.9 x 2 [3.5 x 0.078]	16	72 [2.835]	100.9 [3.972]	101 [3.976]	25 [0.984]	119 [4.685]	86.5 x 5 [3.406 x 0.197]

DN	For pipe	PN 1)	Dimensions in mm[in]
Outer Ø x wall thick- ness in mm[in]	Mb	d 6	d 11	h	d₁₀	Aseptic O-ring
1"	25.4 x 1.65 [1.831 x 0.065]	40	22 [0.866]	34.3 [1.35]	34.4 [1.354]	20 [0.787]	50.5 [1.988]	24 x 3.5 [0.945 x 0.1378]
1 ½"	42.4 x 1.65 [1.669 x 0.065]	40	32 [1.26]	50.4 [1.984]	50.5 [1.988]	20 [0.787]	64 [2.5197]	37 x 5 [1.457 x 0.197]
2"	48.3 x 1.65 [1.902 x 0.065]	25	45 [1.772]	63 [2.48]	63 [2.48]	20 [0.787]	77.5 [3.051]	50 x 5 [1.969 x 0.197]
2 ½"	60.3 x 1.65 [2.374 x 0.065]	25	52 [2.047]	75.8 [2.984]	75.9 [2.988]	20 [0.787]	91 [3.583]	62 x 5 [2.441 x 0.197]
3"	76.1 x 1.65 [2.996 x 0.065]	16	60 [2.362]	89.5 [3.524]	89.6 [3.528]	20 [0.787]	106 [4.173]	75 x 5 [2.953 x 0.197]
4"	88.9 x 2.11 [3.5 x 0.083]	16	90 [3.543]	114.2 [4.496]	114.3 [4.5]	25 [0.984]	130 [5.118]	100 x 5 [3.937 x 0.197]
