Диафрагменный разделитель с фланцевым присоединением
Описание
Диафрагменные разделители применяются для защиты приборов для измерения давления в применениях со сложными средами. В системах с диафрагменными разделителями мембрана диафрагменного разделителя обеспечивает разделение прибора и среды. Давление передаётся на измерительный прибор через заполняющую жидкость системы, находящуюся внутри системы с диафрагменным разделителем.
Для реализации требовательных задач заказчика доступно большое разнообразие конструкций, материалов и заполняющих жидкостей системы.
Дополнительную техническую информацию о диафрагменных разделителях и системах с диафрагменными разделителями см. в IN 00.06 «Применение, принцип действия, конструкции».

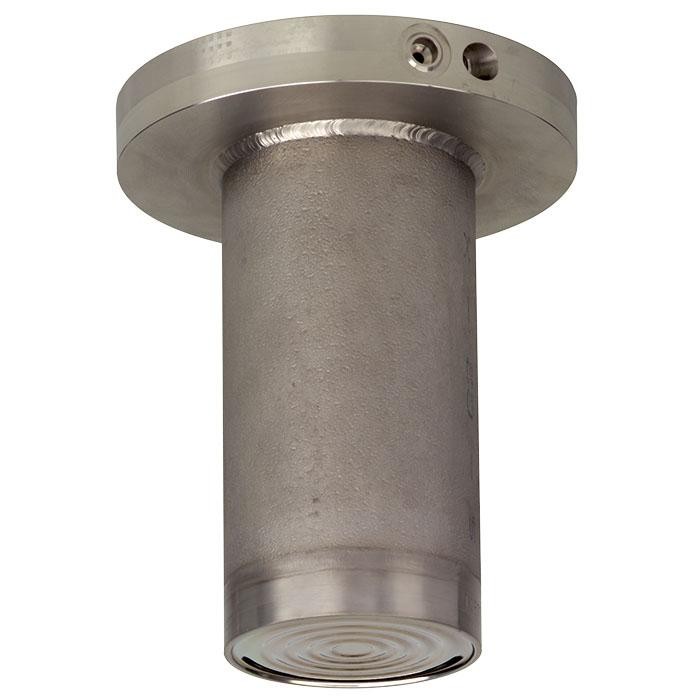

Диафрагменный разделитель с фланцевым присоединением, модель 990.35
Вместе с заглушающим фланцем диафрагменный разделитель модели 990.35 доступен в широком диапазоне типоразмеров в соответствии с обычными стандартами для данного рынка. Благодаря увеличенной мембране диафрагменный разделитель может применяться в местах с толстыми стенками или в теплоизолированных участках при монтаже трубопроводов и в конструкциях сосудов.
Монтаж диафрагменного разделителя на измерительный прибор может выполняться через непосредственное соединение, при высоких температурах — через охлаждающий элемент или через гибкий капилляр.
Для подбора материалов WIKA предлагает различные решения, в которых измерительная ячейка диафрагменного разделителя, удлинитель и контактирующие с средой детали могут быть изготовлены из одинаковых или разных материалов. В качестве альтернативы мембрана и удлинитель могут быть покрыты.
Особенности
- Промежуточный фланец (разделительная мембрана) с удлинённой мембраной
- Доступны исполнения для всех распространённых стандартов и условных диаметров
- При выборе специальных материалов все детали, контактирующие со средой, изготовлены из выбранного материала
Вопросы и ответы
Какое фланцевое присоединение доступно?
Фланцы по стандартам DIN EN 1092-1 (DN 50 … DN 125), ASME B16.5 (2" … 5") и GOST 33259 (DN 25 … DN 125), включая различные исполнения уплотнительных поверхностей: Form A/B1/B2/C/D/E/F, RF 125 … 250 AA, Flat face, Small/Large tongue, Small/Large male face, Small/Large groove, RJF groove и др.
Для каких сред подходит этот разделитель?
Для агрессивных, высоковязких, кристаллизующихся и горячих сред. Широкий выбор материалов контактирующих со средой деталей — от нержавеющих сталей 316L и 904L до Hastelloy C276, тантала, титана и покрытий PFA/ECTFE — позволяет подобрать исполнение под конкретную среду.
Чем модель 990.35 отличается от других диафрагменных разделителей WIKA?
Это клеточное (cell-type) исполнение с удлинённой мембраной, которое можно монтировать в местах с толстыми стенками или на теплоизолированных участках трубопроводов и сосудов.
Можно ли подключить разделитель к измерительному прибору удалённо?
Да: монтаж выполняется либо непосредственным соединением, либо через охлаждающий элемент при высоких температурах, либо через гибкий капилляр.
Из каких материалов могут быть изготовлены контактирующие со средой детали?
Из широкого ряда материалов: нержавеющие стали 1.4404/1.4435 (316L), 1.4539 (904L), 1.4541 (321), 1.4571 (316Ti), Duplex 2205, Superduplex, Hastelloy C22/C276, Inconel 600/625, Incoloy 825, Monel 400, Nickel 200, Titanium grade 2/7/11, тантал, а также покрытия ECTFE, PFA (FDA и антистатическое), золотое и Wikaramic®. При выборе специального материала все контактирующие детали изготавливаются из него.
Есть ли у модели взрывозащищённое исполнение или класс точности?
В предоставленных данных сведения о взрывозащите, классе точности и степени защиты IP отсутствуют; уточняйте их в даташитах DS 99.30 и IN 00.06.
Какие сертификаты имеет модель 990.35?
EAC, CRN и MTSCHS.
| Модель | 990.35 |
| Серия | 990 |
| Подтип | Diaphragm seal |
| Технологическое присоединение | DIN EN 1092-1ASME B16.5GOST 33259DIN EN 1092-1 DN 50, DN 80, DN 100, DN 125ASME B16.5 2", 3", 4", 5"GOST 33259 DN 25, DN 40, DN 50DIN EN 1092-1 DN 50 Form B1DIN EN 1092-1 DN 80 Form ADIN EN 1092-1 DN 100 Form C (tongue)DIN EN 1092-1 DN 125 Form D (groove)ASME B16.5 2" RF 125 ... 250 AAASME B16.5 3" Flat faceASME B16.5 4" Small tongueASME B16.5 5" Small male faceASME B16.5 5" Small grooveGOST 33259 DN 25 Type BGOST 33259 DN 40 Type C (tongue)GOST 33259 DN 50 Type D (groove)GOST 33259 DN 65 Type E (spigot, male face)GOST 33259 DN 80 Type F (recess, female face)GOST 33259 DN 100GOST 33259 DN 125 |
| Темп. процесса | ≤ +400 °C |
| Материал корпуса | Stainless steel 1.4404 (316L), Stainless steel 1.4539 (904L), Stainless steel 1.4541 (321), Stainless steel 1.4571 (316Ti), Duplex 2205 (1.4462), Superduplex (1.4410), Hastelloy C22 (2.4602), Hastelloy C276 (2.4819), Inconel 600 (2.4816), Inconel 625 (2.4856), Incoloy 825 (2.4858), Monel 400 (2.4360), Nickel 200 (2.4060, 2.4066), Titanium grade 2 (3.7035), Tantalum, Stainless steel 1.4435 (316L), Titanium grade 7 (3.7235), Titanium grade 11 (3.7225), ECTFE coating, PFA (perfluoroalkoxy) coating, FDA, PFA (perfluoroalkoxy) coating, antistatic, Gold plating, Wikaramic® coating |
| Материал смачиваемых частей | Stainless steel 1.4539 (904L), Stainless steel 1.4541 (321), Stainless steel 1.4571 (316Ti), ECTFE coating, Hastelloy C22 (2.4602), Hastelloy C276 (2.4819), Inconel 600 (2.4816), Inconel 625 (2.4856), Incoloy 825 (2.4858), Monel 400 (2.4360), Nickel 200 (2.4060, 2.4066), Titanium grade 2 (3.7035), Titanium grade 11 (3.7225), Tantalum, Stainless steel 1.4404 / 1.4435 (316L), PFA (perfluoroalkoxy) coating, FDA, PFA (perfluoroalkoxy) coating, antistatic, Gold plating, Wikaramic® coating, Gold plating® coating, Wikaramic, PFA (perfluoroalkoxy) coating, Duplex 2205 (1.4462), Superduplex (1.4410) |
| Материал уплотнения | Form B1, Form A, Form B2, Form C (tongue), Form D (groove), Form E, Form F, RF 125 ... 250 AA, RFSF, Flat face, Small tongue, Small male face, Small groove, Small female face, Large tongue, Large male face, Large groove, Large female face, RJF groove, Type B, Type A (flat face), Type C (tongue), Type D (groove), Type E (spigot, male face), Type F (recess, female face) |
| Сертификаты | EACCRNMTSCHS |
| Языки datasheet | EN |
| Model 990.35 | Standard | Option |
|---|---|---|
| Level of cleanliness of wetted parts | Oil and grease free per ASTM G93-03 level E (WIKA standard) and ISO 15001 (< 1,000 mg/m²) | ■ Oil and grease free per ASTM G93-03 level D and ISO 15001 (< 220 mg/m 2 ) ■ Oil and grease free per ASTM G93-03 level C and ISO 15001 (< 66 mg/m²) |
| Origin of wetted parts | International | EU, CH, USA |
| Extension length (Tolerance: ±2,5 mm[±0,098 in]) | 50 mm[1.968 in] | ■ 100 mm[3.937 in] ■ 150 mm[5.905 in] ■ 200 mm[7.874 in] |
| Connection to the measuring instrument | Adapter | - |
| Type of mounting | Direct mounting | ■ Capillary ■ Cooling element |
| Design per NACE | - | ■ MR0175 ■ MR0103 |
| Vacuum service (see IN 00.25) | Basic service | ■ Premium service ■ Advanced service |
| Instrument mounting bracket (only for capillary option) | - | ■ Form H per DIN 16281, 100 mm, aluminium, black ■ Form H per DIN 16281, 100 mm, stainless steel ■ Bracket for pipe mounting, for pipe Ø20 ... 80 mm, steel (see data sheet AC 09.07) |
| Standard | Nominal width | Sealing face | |
|---|---|---|---|
| Standard | Option | ||
| Following DIN EN 1092-1 | DN 50 DN 80 DN 100 DN 125 | Form B1 | ■ Form A ■ Form B2 ■ Form C (tongue) ■ Form D (groove) ■ Form E ■ Form F |
| Following ASME B16.5 | 2" 3" 4" 5" | RF 125 ... 250 AA | ■ RFSF ■ Flat face ■ Small tongue ■ Small male face ■ Small groove ■ Small female face ■ Large tongue ■ Large male face ■ Large groove ■ Large female face |
| Following GOST 33259 | DN 25 DN 40 DN 50 | Type B | ■ Type A (flat face) ■ Type C (tongue) ■ Type D (groove) ■ Type E (spigot, male face) ■ Type F (recess, female face) |
| Upper body of diaphragm seal | Wetted parts | Maximum permissible pro - cess temperature ¹⁾ in °C [°F] |
|---|---|---|
| Stainless steel 1.4404 (316L) | Stainless steel 1.4404 / 1.4435 (316L), standard version | 400 [752] |
| Stainless steel 1.4539 (904L) | ||
| Stainless steel 1.4541 (321) | ||
| Stainless steel 1.4571 (316Ti) | ||
| ECTFE coating | 150 [302] | |
| PFA (perfluoroalkoxy) coating, FDA | 260 [500] | |
| PFA (perfluoroalkoxy) coating, antistatic | ||
| Gold plating | 400 [752] | |
| Wikaramic ® coating | ||
| Hastelloy C22 (2.4602) | 260 [500] | |
| Hastelloy C276 (2.4819) | 400 [752] | |
| Inconel 600 (2.4816) | ||
| Inconel 625 (2.4856) | ||
| Incoloy 825 (2.4858) | ||
| Monel 400 (2.4360) | ||
| Nickel 200 (2.4060, 2.4066) | 260 [500] | |
| Titanium grade 2 (3.7035) | 150 [302] | |
| Titanium grade 11 (3.7225) | ||
| Tantalum | 300 [572] | |
| Stainless steel 1.4435 (316L) | Stainless steel 1.4435 (316L) | 400 [752] |
| Stainless steel 1.4539 (904L) | Stainless steel 1.4539 (904L) | |
| Stainless steel 1.4541 (321) | Stainless steel 1.4541 (321) | |
| Stainless steel 1.4571 (316Ti) | Stainless steel 1.4571 (316Ti) | |
| Duplex 2205 (1.4462) | Duplex 2205 (1.4462) | 300 [572] |
| Superduplex (1.4410) | Superduplex (1.4410) | |
| Hastelloy C22 (2.4602) | Hastelloy C22 (2.4602) | 400 [752] |
| Hastelloy C276 (2.4819) | Hastelloy C276 (2.4819) | |
| Inconel 600 (2.4816) | Inconel 600 (2.4816) | |
| Inconel 625 (2.4856) | Inconel 625 (2.4856) | |
| Incoloy 825 (2.4558) | Incoloy 825 (2.4858) | |
| Monel 400 (2.4360) | Monel 400 (2.4360) | |
| Nickel 200 (2.4060, 2.4066) | Nickel 200 (2.4060, 2.4066) | |
| Titanium grade 2 (3.7035) | Titanium grade 2 (3.7035) | |
| Titanium grade 7 (3.7235) | Titanium grade 11 (3.7225) |
| Logo | Description | Country |
|---|---|---|
| EAC (option) Pressure equipment directive | Eurasian Economic Community | |
| - | CRN Safety (e.g. electr. safety, overpressure, ...) | Canada |
| - | MTSCHS (option) Permission for commissioning | Kazakhstan |
Смотреть все (10)
| DN | Class | Dimensions in mm[in] | |||
|---|---|---|---|---|---|
| Mb | b | d 4 | d 5 | ||
| 50 | 10 / 100 | 45 [1,772] | 20 [7,787] | 102 [4,016] | 48,3 [1,902] |
| 80 | 72 [2,835] | 138 [5,433] | 76 [2,992] | ||
| 100 | 89 [3,504] | 158 [6,22] | 94 [3,701] | ||
| 125 | 124 [4,882] | 188 [7,402] | 125 [4,921] |
| DN | Class | Dimensions in mm[in] | |||
|---|---|---|---|---|---|
| Mb | b | d 4 | d 5 | ||
| 2" | 150 ... 600 | 45 [1,772] | 20 [7,787] | 100 [3,937] | 48,3 [1,902] |
| 3" | 72 [2,835] | 134 [5,276] | 76 [2,992] | ||
| 4" | 150 ... 300 | 89 [3,504] | 158 [6,22] | 94 [3,701] | |
| 5" | 124 [4,882] | 186 [7,323] | 125 [4,921] |
| DN | Class | Dimensions in mm[in] | |||
|---|---|---|---|---|---|
| Mb | b | d 4 | d 5 | ||
| 50 | 10 / 250 | 40 [1,575] | 20 [7,787] | 102 [4,016] | 44 [1,732] |
| 80 | 60 [2,362]] | 133 [5,236] | 74 [2,913] | ||
| 100 | 72 [2,835] | 158 [6,22] | 91 [3,583] | ||
| 125 | 90 [3,543] | 184 [7,244] | 111 [4,37] |
| Material | Unified numbering system (UNS) |
|---|---|
| Stainless steel 316L (1.4404 or 1.4435) | S31603 |
| Stainless steel 904L (1.4539) | N08904 |
| Stainless steel 321 (1.4541) | S32100 |
| Stainless steel 316Ti (1.4571) | S31635 |
| Stainless steel 1.4466 (urea grade) | S31050 |
| Duplex 2205 (1.4462) | S31803 |
| Superduplex 1.4410 | S32750 |
| Tantalum (also lining) | R05200 |
| Hastelloy C276 (2.4819) | N01276 |
| Hastelloy C22 (2.4602) | N06022 |
| Inconel 600 (2.4816) | N06600 |
| Incoloy 825 (2.4858) | N08825 |
| Inconel 625 (2.485) | N06625 |
| Monel 400 (2.4360) | N04400 |
| Nickel 200 (2.4066) | N02200 |
| Nickel 201 (2.4068) | N02201 |
| Titanium 3.7035 (class 2) | R50400 |
| Titanium 3.7235 (class 7) | R52400 |
| Zirconium GR702 | R60702 |
| Designation | Identi- fication number | Solidi- fication point | Boiling/ degradation point | Density at 25 °C | Kin.Viscosity at 25 °C | Remark |
|---|---|---|---|---|---|---|
| KN | °C | °C | g/cm³ | cSt | ||
| Silicone oil | 2 | -45 | +300 | 0.96 | 54.5 | Universal application |
| Glycerine | 7 | -35 | +240 | 1.26 | 759.6 | FDA 21 CFR 182.1320 |
| Silicone oil | 17 | -90 | +200 | 0.92 | 4.4 | Low temperatures |
| Halocarbon | 21 | -60 | +175 | 1.89 | 10.6 | Oxygen 1) and chlorine |
| Methylcyclopentane | 30 | -130 | +60 | 0.74 | 0.7 | For very low temperatures |
| High-temperature silicone oil | 32 | -25 | +400 | 1.06 | 47.1 | For high temperatures |
| Neobee® M-20 | 59 | -35 | +260 | 0.92 | 10.0 | FDA 21 CFR 172.856, 21 CFR 174.5 |
| DI water | 64 | +4 | +85 | 1.00 | 0.9 | For ultrapure media |
| Silicone oil | 68 | -75 | +250 | 0.93 | 10.3 | |
| DI water/propanol mixture | 75 | -30 | +60 | 0.92 | 3.6 | For ultrapure media |
| Medicinal white mineral oil | 92 | -15 | +260 | 0.85 | 45.3 | FDA 21 CFR 172.878, 21 CFR 178.3620(a); USP, EP, SP |
| Maximum temperature | Maximum oxygen pressure |
|---|---|
| to 60 °C | 50 bar |
| > 60 °C to 100 °C | 30 bar |
| > 100 °C to 175 °C | 25 bar |
