WIKA · Измерение давления · Семейство 981

Стерильное присоединение, диафрагменные встраиваемые уплотнения

Name: Стерильное присоединение, диафрагменные встраиваемые уплотнения
Brand: WIKA
SKU: H981.50

Встроенный мембранный разделитель с стерильным присоединением для санитарных применений, подходит для SIP и CIP, сертифицирован EHEDG и соответствует требованиям 3-A.

Диапазон

0…40 bar

3-AEHEDGCRNCE

Цена

По запросу

Зависит от конфигурации

Заказать расчёт

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

Диафрагменные разделители применяются для защиты приборов для измерения давления в применениях со сложными средами. В системах с диафрагменными разделителями мембрана диафрагменного разделителя обеспечивает разделение прибора и среды. Давление передаётся на измерительный прибор через технологическую заполняющую жидкость системы, находящуюся внутри системы с диафрагменным разделителем.

Для реализации требовательных задач заказчика доступно большое разнообразие конструкций, материалов и технологических заполняющих жидкостей системы.

Для получения дополнительной технической информации о диафрагменных разделителях и системах с диафрагменными разделителями см. IN 00.06 «Применение, принцип действия, конструкции».

Модель 981.50 идеально подходит для выполнения высоких требований санитарных применений. Она может быть оптимально интегрирована в трубопроводы с помощью фитингов BioConnect ®, соответствует всем требованиям гигиенического исполнения и имеет сертификат EHEDG.

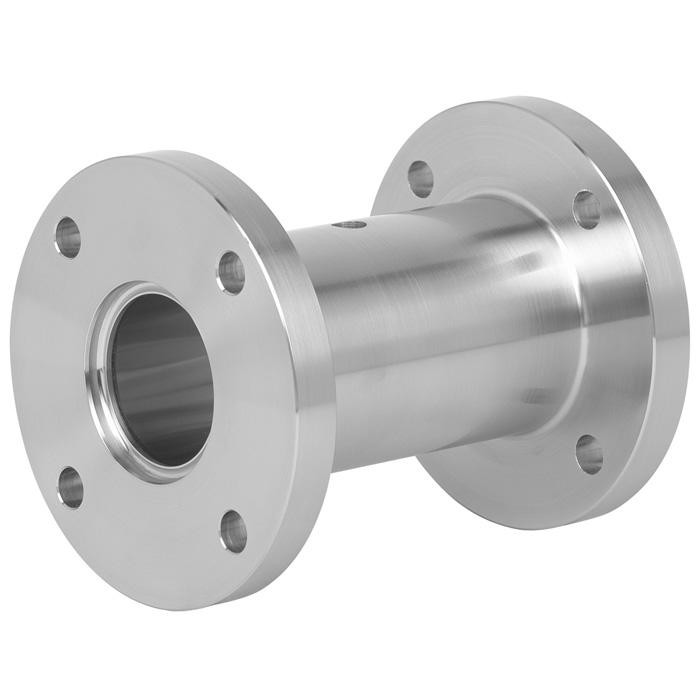

Встроенный диафрагменный разделитель, модель 981.50

Системы с диафрагменными разделителями выдерживают температуры чистящего пара, возникающие в процессах SIP, и тем самым обеспечивают стерильное соединение между измеряемой средой и диафрагменным разделителем.

Монтаж диафрагменного разделителя на измерительные приборы может выполняться посредством непосредственного присоединения, для высоких температур — через охлаждающий элемент или через гибкий капилляр.

Наличие диафрагменных разделителей для распространённых стандартов труб и номинальных диаметров упрощает их интеграцию в уже существующие сечения трубопроводов.

Особенности

Монтаж без мёртвых зон в трубопроводах
Самоопорожнение во всех монтажных положениях
Быстрая очистка, без остатков
Пригодно для SIP и CIP
Сертифицирован по EHEDG и соответствует 3-A

Вопросы и ответы

Какие диапазоны давления поддерживает модель 981.50?

Доступны диапазоны от 0 … 0,6 bar до 0 … 40 bar (в единицах psi — от 0 … 8,7 до 0 … 580 psi).

Какое присоединение используется для интеграции в трубопровод?

Присоединения NEUMO BioConnect®: фланцы форм V и R, а также резьбовые варианты — с резьбовой муфтой или с гильзой и накидной гайкой.

Из какого материала изготовлены части, контактирующие со средой?

Из нержавеющей стали 1.4435 (316L); доступно исполнение с электрополированной поверхностью.

Подходит ли разделитель для стерилизации на месте (SIP) и чистки на месте (CIP)?

Да, модель 981.50 подходит для SIP и CIP: системы с диафрагменными разделителями выдерживают температуры чистящего пара, возникающие в процессах SIP.

Какие гигиенические сертификаты имеет модель 981.50?

Разделитель сертифицирован EHEDG и соответствует требованиям 3-A; также имеются сертификаты CRN и CE.

Чем модель 981.50 отличается от других диафрагменных разделителей WIKA?

Это встроенное (in-line) исполнение со стерильным присоединением: оно монтируется непосредственно в трубопровод без застойных зон, самоопорожняется во всех положениях монтажа и предназначено специально для санитарных применений.

Как разделитель защищает измерительный прибор?

Мембрана диафрагменного разделителя обеспечивает разделение прибора и среды, а давление передаётся на измерительный прибор через технологическую заполняющую жидкость внутри системы.

Как выполняется монтаж разделителя на измерительный прибор?

Возможно непосредственное присоединение, а для высоких температур — монтаж через охлаждающий элемент или через гибкий капилляр.

Идентификация

Модель	981.50
Серия	981
Подтип	Diaphragm seal

Измерительный диапазон

Диапазон давления

0…0.6 bar · 0…40 bar · 0…8.7 psi · 0…580 psi

Технологические условия

Технологическое присоединение

NEUMO BioConnect®, flange form VNEUMO BioConnect®, flange form RNEUMO BioConnect®, threaded connection with threaded couplingNEUMO BioConnect®, threaded connection with liner and union nut

Материалы

Материал смачиваемых частей

Stainless steel 1.4435 (316L), Stainless steel 1.4435 (316L), electropolished

Сертификаты и одобрения

Сертификаты

3-AEHEDGCRNCE

Дополнительные характеристики

Языки datasheet

Таблицы из даташита

Basic information

Version	In-line diaphragm seal
Pressure range ¹⁾	0 ... 0.6 bar to 0 ... 40 bar [0 ... 8.7 psi to 0 ... 580 psi] or all other equivalent vacuum or combined pressure and vacuum ranges
Connection to the measuring instrument	■ Axial gauge adapter for weld seam ■ Axial gauge adapter with female thread (e.g.G½, G¼, ½NPTor ¼NPT)
Mounting type	■ Direct mounting ■ Capillary ■ Cooling element
Level of cleanliness of wetted parts	■ Oil- and grease-free per ASTM G93-03 level F (< 1,000 mg/m 2 ) ■ Oil- and grease-free per ASTM G93-03 level D and ISO 15001 (< 220 mg/m 2 ) ■ Oil- and grease-free per ASTM G93-03 level C and ISO 15001 (< 66 mg/m 2 )
Origin of wetted parts	■ International ■ EU, CH, USA
Surface roughness of wetted parts	■ Ra ≤ 0.76 μm [30 μin] per ASME BPE SF3 (except for weld seam) ■ Ra ≤ 0.38 μm [15 μin] per ASME BPE SF4, only with electropolished surface (except for weld seam)
Vacuum service (see IN 00.25)	■ Basic service ■ Advanced service ■ Premium service
→For information on the 'Diaphragm seal systems for vacuum processes', see Technical information IN 00.25.

Process connection

Standard
NEUMOBioConnect ® , flange formV	■ Pipe standard per DIN 11866 row A or DIN 11850 row 2 ■ Pipe standard per DIN 11866 row B or DIN ISO 1127 row 1
NEUMOBioConnect ® , flange form R	■ Pipe standard per DIN 11866 row A or DIN 11850 row 2 ■ Pipe standard per DIN 11866 row B or DIN ISO 1127 row 1
NEUMOBioConnect ® , threaded connection with threaded coupling	■ Pipe standard per DIN 11866 row A or DIN 11850 row 2 ■ Pipe standard per DIN 11866 row B or DIN ISO 1127 row 1
NEUMOBioConnect ® , threaded connection with liner and union nut	■ Pipe standard per DIN 11866 row A or DIN 11850 row 2 ■ Pipe standard per DIN 11866 row B or DIN ISO 1127 row 1

Logo	Description	Country
	EU declaration of conformity Pressure equipment directive	European Union
®	3-A Sanitary Standard	USA
FEBRUARY 2021 TYPE EL CLASS I	EHEDG 1) Hygienic Equipment Design	European Union
-	CRN Safety (e.g. electr. safety, overpressure, ...)	Canada

Logo	Description	Country
-	MTSCHS Permission for commissioning	Kazakhstan

Смотреть все (16)

Certificates

■ 2.2 test report per EN 10204 - State-of-the-art manufacturing, material proof, indication accuracy for diaphragm seal systems - FDA conformity of the system fill fluid - 3-A conformity of the diaphragm seal, based on a third party verification - Manufacturer's declaration for food contact materials per regulation (EC) no. 1935/2004 ■ 3.1 inspection certificate per EN 10204 - Material proof, wetted metal parts - Indication accuracy for diaphragm seal systems ■ Manufacturer's declaration for food contact materials per regulation (EC) no. 1935/2004

DN	PN	Dimensions in mm[in]	Weight in kg [lb]
Mb	D	L	B V	K	d K	d 3
10	16	14 [0.551]	65 [2.559]	128 [5.039]	8 [0.315]	45 [1.772]	4 x ∅9[0.354]	19.2 [0.756]	1.1 [2.43]
15	16	16 [0.63]	75 [2.953]	128 [5.039]	8 [0.315]	55 [2.165]	4 x ∅9[0.354]	21.2 [0.835]	1.3 [2.87]
20	16	20 [0.787]	80 [3.15]	138 [5.433]	10 [0.394]	60 [2.362]	4 x ∅9[0.354]	25.2 [0.992]	1.4 [3.09]
25	16	26 [1.024]	85 [3.346]	138 [5.433]	10 [0.394]	65 [2.559]	4 x ∅9[0.354]	32.2 [1.268]	1.5 [3.31]
32	16	32 [1.26]	95 [3.74]	138 [5.433]	10 [0.394]	75 [2.953]	4 x ∅9[0.354]	38.2 [1.504]	1.8 [3.97]
40	16	38 [1.496]	100 [3.937]	160 [6.299]	10 [0.394]	80 [3.15]	4 x ∅9[0.354]	44.2 [1.74]	2.6 [5.73]
50	16	50 [1.969]	110 [4.331]	160 [6.299]	12 [0.472]	90 [3.543]	4 x ∅9[0.354]	56.2 [2.213]	3.2 [7.05]
65	16	66 [2.598]	140 [5.512]	160 [6.299]	14 [0.551]	115 [4.528]	4 x ∅11[0.433]	72.2 [2.843]	4.7 [10.36]
80	16	81 [3.19]	150 [5.906]	160 [6.299]	14 [0.551]	125 [4.921]	8 x ∅11[0.433]	87.2 [3.433]	5.9 [13.01]
100	16	100 [3.937]	175 [6.89]	160 [6.299]	16 [0.63]	150 [5.906]	8 x ∅11[0.433]	106.2 [4.181]	7.8 [17.2]

DN	PN	Dimensions in mm[in]	Weight in kg [lb]
Mb	D	L	B V	K	d K	d 3
17.2	16	14 [0.551]	65 [2.559]	128 [5.039]	8 [0.315]	45 [1.772]	4 x ∅9[0.354]	19.2 [0.756]	1.1 [2.43]
21.3	16	18 [0.709]	75 [2.953]	138 [5.433]	8 [0.315]	55 [2.165]	4 x ∅9[0.354]	23.3 [0.917]	1.3 [2.87]
26.9	16	23.6 [0.929]	80 [3.15]	138 [5.433]	10 [0.394]	60 [2.362]	4 x ∅9[0.354]	28.9 [1.138]	1.4 [3.09]
33.7	16	29.6 [1.165]	85 [3.346]	138 [5.433]	10 [0.394]	65 [2.559]	4 x ∅9[0.354]	35.9 [1.413]	1.5 [3.31]
42.4	16	38.3 [1.508]	95 [3.74]	138 [5.433]	10 [0.394]	75 [2.953]	4 x ∅9[0.354]	44.6 [1.756]	1.7 [3.75]
48.3	16	44.3 [1.744]	100 [3.937]	160 [6.299]	10 [0.394]	80 [3.15]	4 x ∅9[0.354]	50.5 [1.988]	2.1 [4.63]
60.3	16	56.1 [2.209]	110 [4.331]	160 [6.299]	12 [0.472]	90 [3.543]	4 x ∅9[0.354]	62.5 [2.461]	3.0 [6.61]
76.1	16	71.3 [2.807]	140 [5.512]	160 [6.299]	14 [0.551]	115 [4.528]	4 x ∅11[0.433]	77.7 [3.059]	4.7 [10.36]
88.9	16	84.1 [3.311]	150 [5.906]	160 [6.299]	14 [0.551]	125 [4.921]	8 x ∅11[0.433]	90.5 [3.563]	5.3 [11.68]
114.3	16	109.1 [4.295]	175 [6.89]	160 [6.299]	16 [0.63]	150 [5.906]	8 x ∅11[0.433]	115.3 [4.539]	7.0 [15.43]

DN	PN	Dimensions in mm[in]	Weight in kg [lb]
Mb	D	L	B R	K	d K	d 2
10	16	14 [0.551]	65 [2.559]	128 [5.039]	10 [0.394]	45 [1.772]	4 x ∅9[0.354]	19.3 [0.76]	1.1 [2.43]
15	16	16 [0.63]	75 [2.953]	128 [5.039]	10 [0.394]	55 [2.165]	4 x ∅9[0.354]	21.3 [0.839]	1.3 [2.87]
20	16	20 [0.787]	80 [3.15]	138 [5.433]	12 [0.472]	60 [2.362]	4 x ∅9[0.354]	25.3 [0.996]	1.4 [3.09]
25	16	26 [1.024]	85 [3.346]	138 [5.433]	12 [0.472]	65 [2.559]	4 x ∅9[0.354]	32.3 [1.272]	1.5 [3.31]
32	16	32 [1.26]	95 [3.74]	138 [5.433]	12 [0.472]	75 [2.953]	4 x ∅9[0.354]	38.3 [1.508]	1.8 [3.97]
40	16	38 [1.496]	100 [3.937]	166 [6.535]	12 [0.472]	80 [3.15]	4 x ∅9[0.354]	44.3 [1.744]	2.6 [5.73]
50	16	50 [1.969]	110 [4.331]	166 [6.535]	14 [0.551]	90 [3.543]	4 x ∅9[0.354]	56.3 [2.217]	3.2 [7.05]
65	16	66 [2.598]	140 [5.512]	166 [6.535]	16 [0.63]	115 [4.528]	4 x ∅11[0.433]	72.3 [2.846]	4.7 [10.36]
80	16	81 [3.19]	150 [5.906]	166 [6.535]	16 [0.63]	125 [4.921]	8 x ∅11[0.433]	87.3 [3.437]	5.9 [13.01]
100	16	100 [3.937]	175 [6.89]	166 [6.535]	18 [0.709]	150 [5.906]	8 x ∅11[0.433]	106.3 [4.185]	7.8 [17.2]

DN	PN	Dimensions in mm[in]	Weight in kg [lb]
Mb	D	L	B R	K	d K	d 2
17.2	16	14 [0.551]	65 [2.559]	128 [5.039]	10 [0.394]	45 [1.772]	4 x ∅9[0.354]	19.3 [0.76]	1.1 [2.43]
21.3	16	18 [0.709]	75 [2.953]	138 [5.433]	10 [0.394]	55 [2.165]	4 x ∅9[0.354]	23.4 [0.921]	1.3 [2.87]
26.9	16	23.6 [0.929]	80 [3.15]	138 [5.433]	12 [0.472]	60 [2.362]	4 x ∅9[0.354]	29 [1.142]	1.4 [3.09]
33.7	16	29.6 [1.165]	85 [3.346]	138 [5.433]	12 [0.472]	65 [2.559]	4 x ∅9[0.354]	36 [1.417]	1.5 [3.31]
42.4	16	38.3 [1.508]	95 [3.74]	138 [5.433]	12 [0.472]	75 [2.953]	4 x ∅9[0.354]	44.7 [1.76]	1.7 [3.75]
48.3	16	44.3 [1.744]	100 [3.937]	166 [6.535]	12 [0.472]	80 [3.15]	4 x ∅9[0.354]	50.6 [1.992]	2.1 [4.63]
60.3	16	56.1 [2.209]	110 [4.331]	166 [6.535]	14 [0.551]	90 [3.543]	4 x ∅9[0.354]	62.6 [2.465]	3.0 [6.61]
76.1	16	71.3 [2.807]	140 [5.512]	166 [6.535]	16 [0.63]	115 [4.528]	4 x ∅11[0.433]	77.8 [3.063]	4.7 [10.36]
88.9	16	84.1 [3.311]	150 [5.906]	166 [6.535]	16 [0.63]	125 [4.921]	8 x ∅11[0.433]	90.6 [3.567]	5.3 [11.68]
114.3	16	109.1 [4.295]	175 [6.89]	166 [6.535]	18 [0.709]	150 [5.906]	8 x ∅11[0.433]	115.4 [4.543]	7.0 [15.43]

DN	PN	Dimensions in mm[in]	Weight in kg [lb]
Mb	D	L	G	d 2
15	16	16 [0.63]	34 [1.339]	128 [5.039]	M30 x 1.5	-	0.4 [0.88]
20	16	20 [0.787]	38 [1.496]	138 [5.433]	M36 x 2	25.3 [0.996]	0.5 [1.1]
25	16	26 [1.024]	44 [1.732]	138 [5.433]	M42 x 2	32.3 [1.272]	0.6 [1.32]
32	16	32 [1.26]	52 [2.047]	138 [5.433]	M52 x 2	-	1.1 [2.43]
40	16	38 [1.496]	56 [2.205]	166 [6.535]	M56 x 2	44.3 [1.744]	1.3 [2.87]
50	16	50 [1.969]	68 [2.677]	166 [6.535]	M68 x 2	56.3 [2.217]	1.6 [3.53]
65	16	68 [2.677]	90 [3.543]	166 [6.535]	M90 x 3	-	2.5 [5.51]
80	16	81 [3.189]	100 [3.937]	166 [6.535]	M100 x 3	-	2.7 [5.95]
100	16	100 [3.937]	130 [5.118]	166 [6.535]	M130 x 4	-	6.0 [13.23]

DN	PN	Dimensions in mm[in]	Weight in kg [lb]
Mb	D	L	G	d 2
21.3	16	18 [0.709]	38 [1.496]	138 [5.433]	M30 x 1.5	-	0.3 [0.66]
26.9	16	23.6 [0.929]	42 [1.654]	138 [5.433]	M36 x 2	29 [1.142]	0.4 [0.88]
33.7	16	29.6 [1.165]	44 [1.732]	138 [5.433]	M42 x 2	36 [1.417]	0.5 [1.1]
42.4	16	38.3 [1.508]	58 [2.283]	138 [5.433]	M52 x 2	-	0.7 [1.54]
48.3	16	44.3 [1.744]	62 [2.441]	166 [6.535]	M56 x 2	50.6 [1.992]	0.8 [1.76]
60.3	16	56.1 [2.209]	74 [2.913]	166 [6.535]	M68 x 2	62.6 [2.465]	0.9 [1.98]
76.1	16	71.3 [2.807]	90 [3.543]	166 [6.535]	M90 x 3	-	2.0 [4.41]
88.9	16	84.1 [3.311]	100 [3.937]	166 [6.535]	M100 x 3	-	2.2 [4.85]
114.3	16	109.1 [4.295]	130 [5.118]	166 [6.535]	M130 x 4	-	4.0 [8.82]

DN	PN	Dimensions in mm[in]	Weight in kg [lb]
Mb	L	G	d 3
15	16	16 [0.63]	128 [5.039]	M30 x 1.5	-	0.7 [1.54]
20	16	20 [0.787]	138 [5.433]	M36 x 2	25.2 [0.992]	0.8 [1.76]
25	16	26 [1.024]	138 [5.433]	M42 x 2	32.2 [1.268]	0.9 [1.98]
32	16	32 [1.26]	138 [5.433]	M52 x 2	-	1.4 [3.09]
40	16	38 [1.496]	160 [6.299]	M56 x 2	44.2 [1.740]	1.6 [3.53]
50	16	50 [1.969]	160 [6.299]	M68 x 2	56.2 [2.213]	1.9 [4.19]
65	16	68 [2.677]	160 [6.299]	M90 x 3	-	2.8 [6.17]
80	16	81 [3.189]	160 [6.299]	M100 x 3	-	3 [6.61]
100	16	100 [3.937]	160 [6.299]	M130 x 4	-	6.3 [13.89]

DN	PN	Dimensions in mm[in]	Weight in kg [lb]
Mb	L	G	d 3
21.3	16	18 [0.709]	138 [5.433]	M30 x 1.5	-	0.6 [1.32]
26.9	16	23.6 [0.929]	138 [5.433]	M36 x 2	28.9 [1.138]	0.7 [1.54]
33.7	16	29.6 [1.165]	138 [5.433]	M42 x 2	35.9 [1.413]	0.8 [1.76]
42.4	16	38.3 [1.508]	138 [5.433]	M52 x 2	-	1 [2.2]
48.3	16	44.3 [1.744]	160 [6.299]	M56 x 2	50.5 [1.988]	1.1 [2.43]
60.3	16	56.1 [2.209]	160 [6.299]	M68 x 2	62.5 [2.461]	1.2 [2.65]
76.1	16	71.3 [2.807]	160 [6.299]	M90 x 3	-	2.3 [5.07]
88.9	16	84.1 [3.311]	160 [6.299]	M100 x 3	-	2.5 [5.51]
114.3	16	109.1 [4.295]	160 [6.299]	M130 x 4	-	4.3 [9.48]

Material	Unified numbering system (UNS)
Stainless steel 316L (1.4404 or 1.4435)	S31603
Stainless steel 904L (1.4539)	N08904
Stainless steel 321 (1.4541)	S32100
Stainless steel 316Ti (1.4571)	S31635
Stainless steel 1.4466 (urea grade)	S31050
Duplex 2205 (1.4462)	S31803
Superduplex 1.4410	S32750
Tantalum (also lining)	R05200
Hastelloy C276 (2.4819)	N01276
Hastelloy C22 (2.4602)	N06022
Inconel 600 (2.4816)	N06600
Incoloy 825 (2.4858)	N08825
Inconel 625 (2.485)	N06625
Monel 400 (2.4360)	N04400
Nickel 200 (2.4066)	N02200
Nickel 201 (2.4068)	N02201
Titanium 3.7035 (class 2)	R50400
Titanium 3.7235 (class 7)	R52400
Zirconium GR702	R60702

Designation	Identi- fication number	Solidi- fication point	Boiling/ degradation point	Density at 25 °C	Kin.Viscosity at 25 °C	Remark
KN	°C	°C	g/cm³	cSt
Silicone oil	2	-45	+300	0.96	54.5	Universal application
Glycerine	7	-35	+240	1.26	759.6	FDA 21 CFR 182.1320
Silicone oil	17	-90	+200	0.92	4.4	Low temperatures
Halocarbon	21	-60	+175	1.89	10.6	Oxygen 1) and chlorine
Methylcyclopentane	30	-130	+60	0.74	0.7	For very low temperatures
High-temperature silicone oil	32	-25	+400	1.06	47.1	For high temperatures
Neobee® M-20	59	-35	+260	0.92	10.0	FDA 21 CFR 172.856, 21 CFR 174.5
DI water	64	+4	+85	1.00	0.9	For ultrapure media
Silicone oil	68	-75	+250	0.93	10.3
DI water/propanol mixture	75	-30	+60	0.92	3.6	For ultrapure media
Medicinal white mineral oil	92	-15	+260	0.85	45.3	FDA 21 CFR 172.878, 21 CFR 178.3620(a); USP, EP, SP

Maximum temperature	Maximum oxygen pressure
to 60 °C	50 bar
> 60 °C to 100 °C	30 bar
> 100 °C to 175 °C	25 bar

Стерильное присоединение, диафрагменные встраиваемые уплотнения

Описание

Особенности

Вопросы и ответы

1 стандартных артикулов семейства 981
