Газонепроницаемое соединение
Описание
Содержать газ SF₆ внутри баков выключателей во время процесса заполнения практически невозможно без применения самоуплотняющегося соединителя. Этот специальный 3-ходовой клапан оснащён присоединительным патрубком DN 20 для заполнения бака и специальным регулировочным клапаном, позволяющим выполнять проверку датчика плотности газа без утечек, а также самоуплотняющимся клапаном для датчика плотности газа.
Клапан в обычном режиме находится в положении «open» («открыто»), чтобы газ SF₆ поступал к датчику плотности газа. Однако его можно перевести в положение «close» («закрыто») с помощью специального ключа, поворачивающего клапан. Точное положение клапана легко определить, поскольку красная стрелка на винте направлена в визуальную зону, где указано «open» или «close». Как только винт доходит до первой части зоны «close», клапан закрыт на 100 %. При этом допускается дальнейшее затягивание глубже в зоне «close».

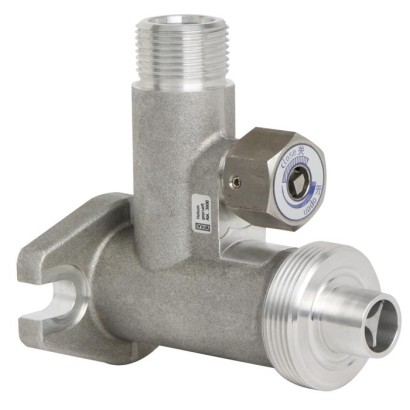

Герметичное по отношению к утечкам газа соединение, модель GLTC10 — комбинированный 3-ходовой клапан
Резьбовые соединения клапана DN 20 и датчика плотности газа смазаны графитом, чтобы облегчить установку или снятие защитного колпачка GLTC20.
Резьба бака DN 20 (номинальный размер 20 мм)
Допустимая температура Окружающая среда: -40 °C ... +60 °C
Допустимое давление Макс. 10 bar
Особенности
- Опциональная адаптация под требования заказчика
- Разработано для многократного открывания и закрывания
- Проверка на герметичность гелием до уровня 1 · 10 -8 мбар · л/сек для обеспечения герметичности системы
Вопросы и ответы
Какое назначение клапана GLTC10?
Это трёхходовой самоуплотняющийся клапан для отсечения газового плотномера, позволяющий заполнять бак выключателя и проверять датчик плотности газа SF₆ без утечек.
Какое присоединение имеет клапан?
Резьба бака DN 20 (номинальный размер 20 мм); резьбовые соединения клапана и датчика плотности газа смазаны графитом для облегчения установки или снятия защитного колпачка GLTC20.
Какое давление выдерживает клапан?
Допустимое давление — максимум 10 bar.
В каком диапазоне температур может работать клапан?
Окружающая среда: -40 °C … +60 °C.
Как определить положение клапана «open» / «close»?
Красная стрелка на винте направлена в визуальную зону с надписью «open» или «close». Как только винт доходит до первой части зоны «close», клапан закрыт на 100 %; допускается дальнейшее затягивание в зоне «close».
Насколько герметичен клапан?
Клапан проверяется гелием до уровня утечки 1 · 10⁻⁸ mbar · l/сек, что обеспечивает герметичность системы.
Рассчитан ли клапан на многократное использование?
Да, он спроектирован для многократного открытия и закрытия; также возможны адаптации под требования заказчика.
| Модель | GLTC10 |
| Серия | GLTC |
| Подтип | 3-way combination valve |
| Диапазон давления | 0…10 bar |
| Технологическое присоединение | DN 20 |
| Темп. окружающей среды | −40…+60 °C |
| Языки datasheet | EN |
