Датчик плотности газа с беспроводной передачей
Описание

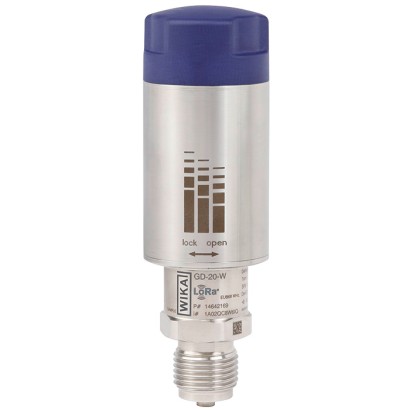

Датчик GD-20-W измеряет плотность, температуру и давление изоляционных газов в закрытых резервуарах. Передача данных осуществляется по беспроводному протоколу LoRaWAN®, что позволяет вести постоянный мониторинг без прокладки кабелей. Прибор предназначен для предотвращения отказов распределительных устройств и отключений сети за счёт непрерывного контроля состояния газа.
Особенности
- Высокоточная сенсорная технология
- Беспроводной выходной сигнал LoRaWAN ®
- Длительный срок службы батареи
- Хорошая долговременная стабильность и характеристики ЭМС
- Компактная конструкция
Вопросы и ответы
Какие параметры измеряет датчик GD-20-W?
Датчик измеряет плотность, температуру и давление изоляционных газов. Это позволяет вести полный контроль состояния газа в закрытых резервуарах.
По какому протоколу передаются данные?
Данные передаются по беспроводному протоколу LoRaWAN®, поэтому не требуется прокладка сигнальных кабелей до точки измерения.
Для каких газов предназначен прибор?
Прибор применяется для изоляционного газа SF6, а также для измерения плотности альтернативных газов в электрическом оборудовании или в лаборатории.
Можно ли использовать GD-20-W вне помещения?
Да, датчик подходит как для внутреннего, так и для наружного оборудования с изоляцией SF6.
Как решается вопрос электропитания?
Прибор питается от батареи с длительным сроком службы, что особенно удобно при беспроводной установке.
Чем GD-20-W отличается от проводных датчиков плотности газа WIKA?
Главное отличие — беспроводной выходной сигнал LoRaWAN® и питание от батареи вместо кабельного подключения. При этом сохраняются высокая точность, долговременная стабильность и компактная конструкция.
Подходит ли датчик для сред, отличных от изоляционных газов?
Да, он может применяться для общего измерения давления и температуры некоррозионных сред, например трансформаторного масла, в приложениях передачи электроэнергии.
| Accuracy of pressure measurement | ±0.2 %at 20 °C [68 °F] |
|---|---|
| Temperature error | ±0.8 K |
| Compensated pressure range at 20 °C [68 °F] (g/l SF 6 ) | 0 ... 16 bar abs. (124.65 g/l SF 6 ) |
| Long-term stability at reference conditions | ±0.1 %per year for the density signal |
| Reference conditions | Per IEC 61298-1 |
| Compensated pressure range in bar abs. [psi] at 20 °C [68 °F] (g/l SF₆) | Temperature in °C [°F] | Accuracy 1) Standard | Accuracy 1) Option | Operating temperature in °C [°F] 2) | Output parameter | Output signal |
|---|---|---|---|---|---|---|
| ■ 0 ... 2 [0 ... 29.00] (12.28) | -40 ... 0 [-40 ... +32] | ±2.00% | ±1.5% | -40 ...+80 [-40 ... +176] | ■ Density ■ Compensated absolute pressure at 20 °C [68 °F] ■ Compensated gauge pressure at 20 °C [68 °F] based on 1,013 mbar [14.69 psi] ■ Absolute pressure ■ Temperature ■ Battery status in percent | LoRaWAN ® |
| ■ 0 ... 3 [0 ... 43.51] (18.65) | 0 ... 15 [32 ... 59] | ±1.25% | ±1.00% | |||
| ■ 0 ... 6 [0 ... 87.02] (38.87) | 15 ... 50 [59 ... 122] | ±1.25% | ±0.60% | |||
| ■ 0 ... 8 [0 ... 116.03] (53.4) | >50 [122] | ±1.25% | ±1.00% | |||
| ■ 0 ... 10 [0 ... 145.03] (68.96) | <15 [59] | ±1.25% | ±1.00% | |||
| ■ 0 ... 12 [0 ... 174.04] (85.79) | 15 ... 50 [59 ... 122] | ±1.25% | ±0.60% | |||
| ■ 0 ... 16 [0 ... 232.06] (124.64) | >50 [122] | ±1.25% | ±1.00% |
| Compensated pressure range in bar abs. [psi abs.] at 20 °C [68 °F] (g/l SF 6 ) | Overload safety in bar abs. [psi abs.] | Burst pressure in bar abs. [psi abs.] |
|---|---|---|
| 0 ... 2 [0 ... 29.00] (12.28) | 6.2 [89.92] | 10 [145.03] |
| 0…3 [0 ... 43.51] (18.65) | 14.5 [210.30] | 24 [348.09] |
| 0…6 [0 ... 87.02] (38.87) | 14.5 [210.30] | 24 [348.09] |
| 0…8 [0 ... 116.03] (53.4) | 31 [449.61] | 52 [754.19] |
| 0…10 [0 ... 145.03] (68.96) | 31 [449.61] | 52 [754.19] |
| 0…12 [0 ... 174.04] (85.79) | 31 [449.61] | 52 [754.19] |
| 0…16 [0 ... 232.06] (124.64) | 62 [899.23] | 103 [1,493.89] |
| Operating conditions | |
|---|---|
| Medium temperature range | -35 …+80 °C [-31 ...+176 °F] 1) |
| Ambient temperature range | -35 …+80 °C [-31 ...+176 °F] 1) |
| Storage temperature range | -40 …+80 °C [-40 ...+176 °F] |
| Relative humidity | ≤ 90 %relative humidity |
| Consensation | Non-condensing |
| Shock resistance | |
| Single shock loads | 150g in all axes and directions, 6 ms |
| Continuous shock | 100g in all axes and directions, 10,000 shocks |
| Vibration resistance | 20g, 30 ... 2,000 Hz in all axes |
| Ingress protection per IEC/EN 60529 | IP65 and IP67 |
| EMC | |
| ESD per IEC 61000-4-2 | 6 kV contact discharge, 8 kV indirect discharge |
| Immunity against electromagnetic fields (EMF) per IEC 61000-4-3 | ■ 10 V/m (at 80 MHz to 1 GHz) ■ 3 V/m (at >1 GHz to 2.7 GHz) |
| Immunity against magnetic fields (50/60 Hz) per EN 61000-4-8 | ■ 100 A/m (continuous) ■ 1 kA/m for 1 s |
Смотреть все (8)
| Name in accordance with IUPAC 2) nomenclature | Abbreviation | Description (CAS no.) |
|---|---|---|
| Sulphur hexafluoride | SF 6 | 2551-62-4 |
| Nitrogen | N 2 | 7727-37-9 |
| Tetrafluoromethane | CF 4 | 75-73-0 |
| Oxygen 3) | O 2 | 7782-44-7 |
| Carbon dioxide | CO 2 | 124-38-9 |
| 2,3,3,3-Tetrafluoro-2-(trifluoromethyl) propanenitrile | C4-FN (fluoronitrile) | 42532-60-5 |
| Helium | He | 7440-59-7 |
| Argon | Ar | 7440-37-1 |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity | European Union |
| Typ | Beschreibung | Bestellnummer |
|---|---|---|
| Sun protector | 14412373 | |
| - | LoRaWAN® gateway, preconfigured for WIKA network server | |
| Gateway for indoor use | On request | |
| Gateway for outdoor use | On request |
| Typ | Beschreibung | Bestellnummer |
|---|---|---|
| Battery pack Tadiran SL860+HLC1020+KAB+STAB | 14615879 | |
| - | O-RING 30 x 1.5 ISO3601 EPDM 70 black Minimum order quantity 100 x | 14428614 |
