Испытательный стенд для измерения усилий электродов
Описание

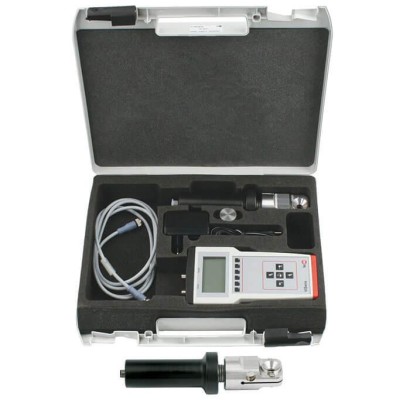

Испытательный комплект используется для контроля усилий электродов для установок контактной точечной сварки. Комплект состоит из тензодатчика силы и блока индикации. Для проверки усилий, действующих между электродами, тензодатчик силы удерживают между электродами. Вогнутые поверхности ввода силы центрируют тензодатчик. Когда сварочные электроды сходятся, величину приложенного усилия можно считывать с индикатора.
Тензодатчик силы выполнен в виде тензодатчика с балкой на сдвиг (shear beam load cell). Он нечувствителен к поперечным силам и моментам. Сигнал на выходе подаётся на индикатор через кабель. При этом кабель также обеспечивает тензодатчик силы рабочим напряжением. В качестве альтернативы питающее напряжение можно также получать от ПЛК.
В данном типе тензодатчика силы интегрирована проверенная технология тонкоплёночного датчика. Лазерносварной датчик имеет все
Особенности
- Диапазоны измерений 10 кН, 20 кН
- Относительная погрешность линейности 0,2 % F ном
- Низкий общий вес, прибл. 6 кг
- Память максимальных/минимальных значений
- Диаметр электрода 14 … 20 мм
Вопросы и ответы
Для чего используется комплект FSK01?
Комплект применяется для контроля усилий электродов установок контактной точечной сварки: тензодатчик силы удерживают между электродами и считывают приложенное усилие с индикатора при их сведении.
Какие диапазоны измерения силы доступны?
Доступны два диапазона: 10 кН и 20 кН.
Какая точность у тензодатчика?
Относительная погрешность линейности составляет 0,2 % Fном.
Какой тип тензодатчика используется?
Тензодатчик выполнен в виде балки на сдвиг (shear beam load cell), он нечувствителен к поперечным силам и моментам.
Какие диаметры электродов поддерживает комплект?
Диаметр электрода 14 … 20 мм.
Какова степень защиты и допустимая температура окружающей среды?
Степень защиты IP67/IP40, температура окружающей среды -20 … +60 °C.
Как подключается тензодатчик к блоку индикации?
Сигнал подаётся на индикатор через кабель длиной 2,0 м, который также обеспечивает питание тензодатчика; в качестве альтернативы питающее напряжение можно получать от ПЛК.
Насколько тяжёлый комплект?
Общий вес комплекта составляет около 6 кг (вес самого тензодатчика — 4,3 кг).
| Модель | FSK01 |
| Серия | FSK |
| Подтип | Test set for electrode forces |
| Диапазон силы | 0…10 kN · 0…20 kN · 10…10 kN · 20…20 kN |
| Класс точности | 0.2 % Fnom |
| Способ монтажа | shear-beam |
| Выходной сигнал | mV/V |
| Темп. окружающей среды | −20…+60 °C |
| Степень защиты IP | IP67/IP40 |
| Вес | 4.3 kg |
| Длина кабеля | 2 m |
| Языки datasheet | EN |
| Rated force F nom kN | 10, 20 |
|---|---|
| Relative linearity error d lin | < 0.2%F nom |
| Indicator | LC display, 5 digit, illuminated |
| Additional display functions | MIN, MAX, HOLD, AVG, TARE, LGT |
| Interface | serial, for measured value transmission |
| Operating time | 8 h (per charging of the rechargeable battery) |
| Service temperature range B T, G | -20 …+60 °C |
| Ingress protection (per IEC/EN 60529) | Force transducer IP67, indicator IP40 |
| Weight | 4.3 kg |
| Dimensions of the case (W x H x D) | 445 x 165 x 350mm |
