Испытательный стенд для цепной тали
Описание
FRKPS используется для проверки срабатывания защиты от перегрузки цепных тельферов. Комплект включает тензодатчик с переходниками для цепи и ручной индикатор. Для проведения испытаний тензодатчик подвешивают на цепь, он перемещается вверх вместе с цепью, упираясь в нижнюю часть тельфера, и тем самым блокирует цепь.
Тензодатчик выполнен в виде тензорезистивного датчика сдвиговой балки (shear beam load cell), поэтому он нечувствителен к паразитным силам и моментам. Выходной сигнал подаётся на ручной индикатор через кабель. В комплекте с прибором поставляются два переходника для цепи и три центрирующие втулки цепи, чтобы можно было выполнять испытания всех цепных тельферов, которые попадают в заданный диапазон нагрузок.

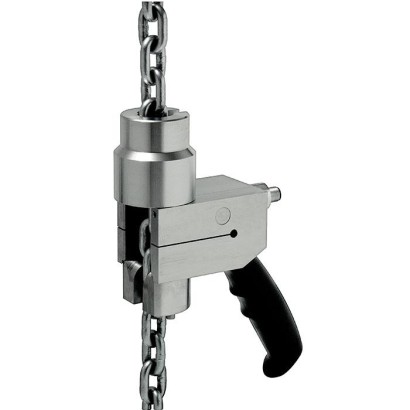

Комплект для испытания цепных тельферов, модель FRKPS
Работающий от батареи ручной индикатор модели FE630 оценивает сигналы, поступающие от тензодатчика, с очень высокой частотой дискретизации 7,200 Hz. Ручной индикатор облегчает считывание значений непосредственно на месте.
В транспортном кейсе:
- ■ Прибор, состоящий из: - ■ Тензодатчика с кабелем 10 м и разъёмом M9 - ■ 3 центрирующих втулок цепи - ■ 2 переходников для цепи - ■ Калибровочного сертификата - ■ Поставляемого аксессуара (модель FE630) - ■ Руководства по эксплуатации
Особенности
- Диапазоны измерений 40 ... 3,500 кг [88 ... 7,720 lb]
- Больше никакой громоздкой работы с образцовыми грузами
- Концепция одного датчика для всего диапазона нагрузок
- Память максимальных/минимальных значений
- Для испытаний согласно Директиве по машинам и оборудованию 2006/42/EG
Вопросы и ответы
Какой диапазон нагрузок охватывает комплект FRKPS?
Комплект измеряет в диапазоне 40 … 3 500 кг [88 … 7 720 lb], причём один датчик покрывает весь диапазон нагрузок.
С какой точностью выполняется измерение?
Класс точности составляет ≤ 0.5 % Fnom.
Как работает испытание без грузов?
Тензодатчик подвешивают на цепь; он перемещается вверх вместе с цепью, упираясь в нижнюю часть тельфера, и блокирует цепь, что позволяет проверить срабатывание фрикционной муфты.
Что входит в комплект поставки?
В транспортном кейсе: тензодатчик с кабелем 10 м и разъёмом M9, 3 центрирующие втулки цепи, 2 переходника для цепи, калибровочный сертификат, ручной индикатор FE630 и руководство по эксплуатации.
Какой индикатор используется и как он считывает данные?
Работающий от батареи ручной индикатор модели FE630 оценивает сигналы тензодатчика с частотой дискретизации 7 200 Hz и позволяет считывать значения непосредственно на месте.
Подходит ли прибор для работы во влажной или пыльной среде?
Да, степень защиты IP67 обеспечивает защиту от пыли и временного погружения в воду.
Для каких температур рассчитан комплект?
Допустимая температура окружающей среды: -20 … +80 °C; температура среды: 0 … +80 °C.
Чем FRKPS отличается от традиционного метода испытаний?
Он заменяет громоздкую работу с испытательными грузами одним датчиком на весь диапазон нагрузок и предназначен для испытаний в соответствии с Директивой по машинам 2006/42/EG.
| Модель | FRKPS |
| Серия | FRKP |
| Подтип | Test set for chain hoists |
| Диапазон силы | 40…3500 kg · 88…7720 lb |
| Класс точности | ≤ 0.5 % Fnom |
| Темп. процесса | +0…+80 °C |
| Способ монтажа | Shear-beam |
| Выходной сигнал | 2.0±0.2 mV/V |
| Материал тензодатчика | Stainless steel |
| Темп. окружающей среды | −20…+80 °C |
| Степень защиты IP | IP67 |
| Вес | 2.5 kg |
| Сертификаты | RoHSEACCE |
| Защита от перегрузки | 120 % |
| Длина кабеля | 10 m |
| Языки datasheet | EN, DE |
| Unit | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|
| mm | 145 | 62 | 56 | 80 | 171 | 95 | 60 |
| inch | 5.71 | 2.44 | 2.2 | 3.15 | 6.73 | 3.74 | 2.36 |
| Model | Description | Order number |
|---|---|---|
| FE630 | Hand-held indicator for displaying and reading the measured values | 14785125 |
| AZK08 | Adapter set for profile steel chains incl. chain centring sleeves and chain adapters | 14426883 |
