WIKA · Измерение расхода · Семейство FLC-UFL

Ультразвуковой расходомер

Name: Ультразвуковой расходомер
Brand: WIKA
SKU: FLC-UFL

Ультразвуковой расходомер для измерения расхода газа, подходит для коммерческого учета (custody transfer) и промышленных применений с искробезопасным исполнением и допусками, включая MID, OIML R137, ATEX, IECEx.

Диапазон

0.1…65 m/s

Выход

pulse/frequency · RS-485

Защита

IP66

CERoHSMID 2014/32/EUISO 17089AGA-9OIML R137-1 and -2OIML R137-1OIML R137-2MIDOIMLATEX: II 1 G Ex ia IIC T4 GaIECEx: Ex ia IIC T4 GaEx ia Zone 0 gas Ex ia IIC T4 Ga

Цена

По запросу

Зависит от конфигурации

Заказать расчёт

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

Путём вычисления скоростных соотношений между двумя или более ультразвуковыми трассами ультразвуковой расходомер FLC-UFL с простой конструкцией обеспечивает надёжное измерение расхода газа. Дополнительные измеряемые величины, такие как скорость звука, отношение сигнал/шум или уровень сигнала, доступны для мониторинга состояния. Для применений, требующих встроенного пересчёта объёма, можно подключить датчики давления и температуры.

Расходомеры сертифицированы в соответствии с ATEX/IECEx и cQPSus как искробезопасные для зоны 0. Прибор обеспечивает простую и быструю установку и ввод в эксплуатацию, поскольку не требуется никаких специальных требований к электропроводке и корпусу.

Запатентованная широкополосная технология непрерывных волн (continuous-wave) обеспечивает измерения с низким уровнем шума и надёжностью даже в самых сложных применениях. Электронный блок в корпусе из алюминиевого сплава с эпоксидным покрытием имеет степень защиты IP66 и NEMA 4X для эксплуатации на открытом воздухе.

Дальнейшие допуски см. 13

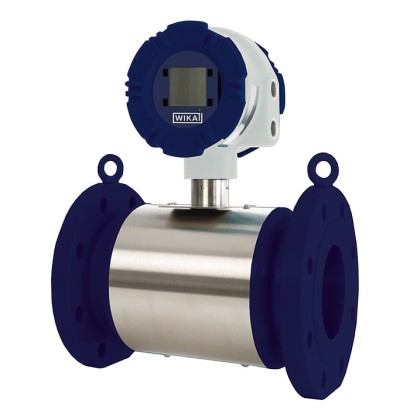

Ультразвуковой расходомер, модель FLC-UFL

Для морских (offshore) применений доступна версия из нержавеющей стали. Преобразователи полностью залиты компаундом с титаном марки 2 и рассчитаны на тяжёлые условия и коррозионные среды.

Модель FLC-UFL обеспечивает полную информацию о расходе и диагностике на локальном дисплее и дистанционно через интерфейс программного обеспечения для ПК, позволяя выполнять регистрацию данных в реальном времени и мониторинг состояния.

На дисплее отображается обзор заданных параметров прибора, таких как единицы измерения, размер трубопровода и конфигурация ультразвуковых трасс. Также отображается информация по прослеживаемости, такая как версия прошивки, контрольные суммы и серийные номера.

Особенности

Соответствует всем требованиям к характеристикам ISO 17089
Одновременная передача по двум и более каналам
Нет перепада давления и изнашиваемых деталей
Искробезопасное исполнение
Одобрено для коммерческого учёта (MID MI-001, OIML R137-1 и OIML R137-2)

Вопросы и ответы

Какой диапазон скоростей потока измеряет FLC-UFL?

Прибор измеряет скорость потока от 0,1 до 65 м/с при диаметре трубопровода от 50 мм.

Какая точность у расходомера?

Погрешность измерения составляет 0,5 %.

Подходит ли прибор для коммерческого учёта газа?

Да, модель допущена для custody transfer по MID MI-001, OIML R137-1 и OIML R137-2, а также соответствует ISO 17089 и AGA-9.

Можно ли использовать FLC-UFL во взрывоопасных зонах?

Да, прибор имеет искробезопасное исполнение Ex ia для зоны 0: ATEX II 1 G Ex ia IIC T4 Ga, IECEx Ex ia IIC T4 Ga и cQPSus Class I, Division 1, Groups A, B, C, D, T4…T1.

Какие присоединения к трубопроводу предусмотрены?

Фланцевые присоединения по стандартам ASME B16.5, ASME B16.47 и EN 1092-1.

Из каких материалов могут быть изготовлены смачиваемые части?

Нержавеющая сталь ASTM A182-F316/316L, титан марки 2 или углеродистая сталь ASTM A350-LF2 Cl.1; для морских применений доступна версия из нержавеющей стали.

В каком диапазоне температур и давлений работает прибор?

Температура среды: -40 … +120 °C, температура окружающей среды: -40 … +60 °C, максимальное давление среды: 153 бар.

Чем FLC-UFL отличается от других расходомеров?

Это ультразвуковой расходомер без перепада давления и изнашиваемых деталей, с одновременным измерением по двум и более трассам, встроенным мониторингом состояния (скорость звука, сигнал/шум) и допусками MID/OIML R137 для коммерческого учёта газа.

Идентификация

Модель	FLC-UFL
Подтип	Transit time, broadband continuous-wave

Измерительный диапазон

Диапазон расхода	0.1…65 m/s
Диаметр трубы	50 mm

Точность измерения

Точность

0.5 %

Технологические условия

Технологическое присоединение	ASME B16.5ASME B16.47EN 1092-1
Темп. процесса	−40…+120 °C
Макс. давление процесса	153 bar
Технология измерения	ultrasonic

Электрические характеристики

Выходной сигнал	pulse/frequency · RS-485 · USB · 4...20 mA
Питание	DC 12 ... 28.8 V

Материалы

Материал смачиваемых частей

Stainless steel, ASTM A182-F316/316L, Titanium grade 2, Carbon steel, ASTM A350-LF2 Cl.1

Условия эксплуатации

Темп. окружающей среды	−40…+60 °C
Степень защиты IP	IP66
Вес	28 kg

Сертификаты и одобрения

Сертификаты	CERoHSMID 2014/32/EUISO 17089AGA-9OIML R137-1 and -2OIML R137-1OIML R137-2MIDOIML
Взрывозащита	ATEX: II 1 G Ex ia IIC T4 GaIECEx: Ex ia IIC T4 GacQPSus: Class I, Division 1, Groups A, B, C, D, T4...T1cQPSus: Class I, Division 1, Groups A, B, C, D, T4...T1, Zone 0Ex ia Zone 0 gas II 1 G Ex ia IIC T4 GaEx ia Zone 0 gas Ex ia IIC T4 GaEx ia Class I, division 1, group A,B,C,D,T4 ...T1

Дополнительные характеристики

Языки datasheet

EN, DE

Таблицы из даташита

Basic Information	Model FLC-UFL 1/2	Model FLC-UFL 3	Model FLC-UFL 4/4F	Model FLC-UFL 4F Duo
Measurement principle	Transit time, broadband continuous-wave
Pipe diameters	■ 2 ... 96"; (150, 300 lb) ■ 2 ... 30"; (600, 900 lb)	3 ... 30"; (150, 300, 600, 900lb) → Other pipe diameters	request.	8 ... 30"; (300, 600, 900 lb)
Flange standards	■ ASME B16.5 and B16.47 ■ EN 1092-1
Pressure ranges	Up to 153 bar [2,250 psi]	Up to 102 bar [1,480 psi]	Up to 153 bar [2,250 psi]
	→ Depending on the transducer type	→ Other pressure ranges on request.
Accuracy	Model FLC-UFL 1: ■ 2 %(> 3 m/s) ■ 3 %(0.1 .... 3 m/s) Model FLC-UFL 2: ■ 1.5 %(> 3 m/s)	Factory calibration: ■ 1%(Q t -Q max ) ■ 2%(Q min -Q t ) Flow calibration: ■ 0.5%(Q t -Q max ) ■ 1%(Q -Q )	Factory calibration: ■ 0.5%(Q t -Q max ) ■ 1%(Q min -Q t ) Flow calibration: ■ 0.2%(Q t -Q max ) ■ 0.5%(Q min -Q t )
Medium temperature	■ -30 ...+80 °C [-22 ...+176 °F] ■ -40 ...+120 °C [-40 ...+248 °F]	-30 ...+80 °C [-22 ...+176 °F]
Ambient temperature	-40 ...+60 °C [-40 ...+140 °F]
Flow range	0.1 ... 65 m/s
Repeatability	0.2%	0.1%	0,05%
Turndown ratio	650:1	100:1
	→ Depending on pipe diameter
Material
Meter body	■ Carbon steel, ASTM A350-LF2 Cl.1 ■ Stainless steel, ASTM A182-F316/316L
Electronic enclosure material	■ Low-copper aluminium alloy, epoxy-painted ■ Stainless steel
Transducer	■ All-metal, Ti grade 2
	→ Retractable version available
Port
Temperature Pt100 sensor, 4-wire	■ ¼NPT,female thread ■ ½NPT,female thread → Other temperature connections	-
Pressure absolut pressure sensor	■ ¼NPT,female thread ■ ½NPT,female thread	on request. ¼NPT,female thread
IP ingress protection	IP66, NEMA 4X
Cable entry	■ M20 x 1.5, female thread (four inputs) ■ ½NPT, female thread
Supply voltage
Mainboard	DC 12 ... 28.8 V, max.670mW
Option board	DC 10.8 ... 28.8 V, max.225mW
User interface	128 x 128 dot matrix LC display, 4 buttons
Interface port	■ 1 USB output (not intrinsically safe)
Communication protocols	■ 1 frequency output (HF or LF) Modbus ® (RS-485 and USB)

Interface connections

Option board	■ Without ■ 1 x RS-485, 2-wire, externally powered ■ 2 x digital, configurable via software (HF, LF, status)
Dual RS-485 option board	■ Without ■ 2 x RS-485, 2-wire, externally powered ■ 2 x digital, configurable via software (HF, LF, status) ■ 1 x Pt100, 4-wire temperature sensor interface ■ 1 x bridge, 4-wire pressure sensor interface
PT option board	■ Without ■ 1 x Pt100, 4-wire temperature sensor interface ■ 1 x bridge, 4-wire pressure sensor interface
4 ... 20 mA option board 1)	■ Without ■ 1 x 4 ...20 mAloop-powered output

Flow ranges 1)

Nominal size	Schedule/ wall thickness	Inner diameter in mm[in]	Flow inm 3 /h [cf/h]	Turndown ratio
ANSI	DIN	Q max	Q t	Q min
2"	DN 50	40	52.5 [2.067]	320 [11,010]	32 [1,101]	2,8 [96]	115
80	49.3 [1.939]	280 [9,690]	28 [969]	2.5 [85]	112
3"	DN 80	40	77.9 [3.068]	610 [21,223]	61 [2,122]	4.9 [170]	125
80	73.7 [2.9]	540 [18,970]	54 [1,897]	4,3 [160]	126
4"	DN 100	40	102.3 [4.026]	1,000 [34,980]	100 [3,498]	8 [290]	125
80	97.2 [3.826]	900 [31,600]	90 [3,160]	7,2 [260]	125
6"	DN 150	40	154.1 [6.065]	2,020 [71,090]	202 [7,109]	16 [550]	127
80	146.3 [5.761]	1,820 [64,150]	182 [6,415]	14 [500]	130
8"	DN 200	40	202.7 [7.981]	3,490 [123,100]	349 [12,310]	27 [950]	130
80	193.7 [7.625]	3,190 [112,370]	319 [11,237]	25 [870]	128
10"	DN 250	40	254.5 [10.02]	5,500 [194,100]	550 [19,410]	43 [1,490]	128
80	242.9 [9.562]	5,100 [176,700]	510 [17,670]	39 [1,360]	131
12"	DN 300	STD	304.7 [11.938]	7,900 [278,200]	790 [27,820]	61 [2,140]	130
80	289 [11.376]	7,100 [250,200]	710 [25,020]	55 [1,920]	130
14"	DN 350	STD	336.5 [13.126]	9,700 [339,200]	970 [33,920]	74 [2,610]	132
80	317.5 [12.5]	8,600 [302,000]	860 [30,200]	66 [2,320]	131

Flow ranges 1)

Nominal size	Schedule/ wall thickness	Inner diameter in mm[in]	Flow inm 3 /h [cf/h]	Turndown ratio
ANSI	DIN	Q max	Q t	Q min
16"	DN 400	STD	387.3 [15.250]	12,800 [449,500]	1,280 [44,950]	98 [3,450]	131
80	363.5 [14.314]	11,300 [395,900]	1,130 [39,590]	86 [3,040]	132
18"	DN 450	STD	437.9 [17.25]	16,300 [574,600]	1,630 [57,460]	125 [4,410]	131
80	409.3 [14.124]	14,300 [502,000]	1,430 [50,200]	109 [3,850]	132
20"	DN 500	XS	482.6 [19.250]	19,800 [697,700]	1,980 [69,770]	152 [5,350]	131
80	455.6 [17.974]	17,700 [621,900]	1,770 [62,190]	136 [4,770]	131
24"	DN 600	XS	584.6 [23.250]	28,100 [989,700]	2,810 [98,970]	223 [7,850]	127
80	547.7 [21.562]	24,600 [868,800]	2,460 [86,880]	196 [6,890]	126
30"	DN 750	30	730.2 [28.750]	42,300 [1,490,900]	4,230 [149,090]	347 [12,250]	122
wt=35mm [1.3"]	692 [27.244]	38,000 [1,338,900]	3,800 [133,890]	312 [11,000]	122

Смотреть все (12)

Dimensions 1)

Nominal size	Pressure rating	Length A inmm [in]	Width B inmm [in]	Height C inmm [in]	Weight in kg [lb]
ANSI	DIN
2"	DN 50	150	260 [10.2]	155 [6.1]	362 [14.25]	28 [62]
300/600	280 [11.02]	165 [6.5]	365 [14.37]	32 [71]
3"	DN 80	150	300 [11.8]	190 [7.5]	390 [15.35]	41 [90]
300/600	350 [13.78]	210 [8.3]	400 [15.75]	53 [117]
4"	DN 100	150	300 [11.8]	230 [9.1]	425 [16.73]	55 [121]
300	350 [13.78]	255 [10]	440 [17.32]	65 [143]
600	400 [15.75]	275 [10.8]	450 [17.72]	82 [181]
6"	DN 150	150	400 [15.75]	280 [11]	470 [18.50]	80 [176]
300	400 [15.75]	320 [12.6]	490 [19.29]	100 [221]
600	400 [15.75]	355 [14]	510 [20.08]	125 [276]
8"	DN 200	150	400 [15.75]	345 [13.6]	535 [21.06]	125 [276]
300	500 [19.7]	385 [15.16]	551 [21.69]	165 [364]
600	500 [19.7]	420 [16.5]	570 [22.4]	205 [452]
10"	DN 250	300	550 [21.7]	445 [17.5]	615 [24.21]	225 [496]
600	550 [21.7]	510 [20.1]	645 [25.39]	320 [706]
12"	DN 300	300	600 [23.6]	525 [20.7]	675 [26.6]	310 [684]
600	600 [23.6]	560 [22]	700 [27.56]	410 [904]
14"	DN 350	300	650 [25.59]	585 [23]	750 [29.53]	540 [1,191]
600	650 [25.59]	605 [23.8]	760 [29.92]	585 [1,290]
16"	DN 400	300	700 [27.6]	650 [25.6]	805 [31.69]	670 [1,477]
600	700 [27.6]	690 [27.2]	830 [32.68]	785 [1,731]
18"	DN 450	600	800 [31.50]	745 [29.3]	905 [35.6]	950 [2,095]
20"	DN 500	600	900 [35.43]	815 [32.1]	940 [37.01]	1,240 [2,734]
24"	DN 600	600	1,100 [43.3]	940 [37]	1,010 [39.76]	1,800 [3,969]
30"	DN 750	600	1,300 [51.2]	1,130 [44.5]	1,220 [48]	2,750 [6,084]

Flow ranges 1)

Nominal size	Schedule/wall thickness	Inner diameter in mm[in]	Flow inm 3 /h [cf/h]	Turndown ratio
ANSI	DIN	Q max	Q t	Q min
3"	DN 80	40	77.9 [3.068]	610 [21.223]	61 [2,122]	4.9 [170]	125
		80	73.7 [2.9]	540 [18,970]	54 [1,897]	4.3 [160]	126
4"	DN 100	40	102.3 [4.026]	1,000 [34,980]	100 [3,498]	8 [290]	125
		80	97.2 [3.826]	900 [31,600]	90 [3,160]	7,2 [260]	125
6"	DN 150	40	154.1 [6.065]	2,020 [71,090]	202 [7,109]	16 [550]	127
		80	146.3 [5.761]	1,820 [64,150]	182 [6,415]	14 [500]	130
8"	DN 200	40	202.7 [7.981]	3,490 [123,100]	349 [12,310]	27 [950]	130
		80	193.7 [7.625]	3,190 [112,370]	319 [11,237]	25 [870]	128

Flow ranges 1)

Nominal size	Schedule/wall thickness	Inner diameter in mm[in]	Flow inm 3 /h [cf/h]	Turndown ratio
ANSI	DIN	Q max	Q t	Q min
10"	DN 250	40	254.5 [10.02]	5,500 [194,100]	550 [19,410]	43 [1,490]	128
80	242.9 [9.562]	5,100 [176,700]	510 [17,670]	39 [1,360]	131
12"	DN 300	STD	304.7 [11.938]	7,900 [278,200]	790 [27,820]	61 [2,140]	130
80	289 [11.376]	7,100 [250,200]	710 [25,020]	55 [1,920]	130
14"	DN 350	STD	336.5 [13.126]	9,700 [339,200]	970 [33,920]	74 [2,610]	132
80	317.5 [12.5]	8,600 [302,000]	860 [30,200]	66 [2,320]	131
16"	DN 400	STD	387.3 [15.250]	12,800 [449,500]	1,280 [44,950]	98 [3,450]	131
80	363.5 [14.314]	11,300 [395,900]	1,130 [39,590]	86 [3,040]	132
18"	DN 450	STD	437.9 [17.250]	16,300 [574,600]	1,630 [57,460]	125 [4,410]	131
80	409.3 [14.124]	14,300 [502,000]	1,430 [50,200]	109 [3,850]	132
20"	DN 500	XS	482.6 [19.250]	19,800 [697,700]	1,980 [69,770]	152 [5,350]	131
80	455.6 [17.974]	17,700 [621,900]	1,770 [62,190]	136 [4,770]	131
24"	DN 600	XS	584.6 [23.250]	28,100 [989,700]	2,810 [98,970]	223 [7,850]	127
80	547.7 [21.562]	24,600 [868,800]	2,460 [86,880]	196 [6,890]	126
30"	DN 750	30	730.2 [28.750]	42,300 [1,490,900]	4,230 [149,090]	347 [12,250]	122
wt = 35 mm[1.3']	692 [27.244]	38,000 [1,338,900]	3,800 [133,890]	312 [11,000]	122

Dimensions 1)

Nominal size	Pressure rating	Length A inmm [in]	Height B inmm [in]	Height C inmm [in]	Weight in kg [lb]
ANSI	DIN
3"	DN 80	150	300 [11.8]	190 [7.5]	390 [15.35]	41 [90]
300/600	350 [13.8]	210 [8.3]	400 [15.75]	53 [117]
4"	DN 100	150	300 [11.8]	230 [9.1]	425 [16.73]	55 [121]
300	350 [13.8]	255 [10]	440 [17.32]	65 [143]
600	400 [15.7]	275 [10.8]	450 [17.72]	82 [181]
6"	DN 150	150	400 [15.7]	280 [11]	470 [18.50]	80 [176]
300	400 [15.7]	320 [12.6]	490 [19.29]	100 [221]
600	400 [15.7]	355 [14]	510 [20.1]	125 [276]
8"	DN 200	150	400 [15.7]	345 [13.6]	535 [21.06]	125 [276]
300	500 [19.7]	385 [15.16]	551 [21.69]	165 [364]
600	500 [19.7]	420 [16.5]	570 [22.4]	205 [452]
10'	DN 250	300	550 [21.7]	445 [17.5]	615 [24.21]	225 [496]
600	550 [21.7]	510 [20.1]	645 [25.39]	320 [706]
12"	DN 300	300	600 [23.6]	525 [20.67]	675 [26.6]	310 [684]
600	600 [23.6]	560 [22]	700 [27.6]	410 [904]
14"	DN 350	300	650 [25.6]	585 [23]	750 [29.53]	540 [1,191]
600	650 [25.6]	605 [23.8]	760 [29.92]	585 [1,290]
16"	DN 400	300	700 [27.6]	650 [25.6]	805 [31.69]	670 [1,477]
600	700 [27.6]	690 [27.17]	830 [32.68]	785 [1,731]
18"	DN 450	600	800 [31.50]	745 [29.3]	905 [35.6]	980 [2,161]
20"	DN 500	600	900 [35.43]	815 [32.1]	940 [37]	1,240 [2,734]
24"	DN 600	600	1,100 [43.3]	940 [37]	1,010 [39.8]	1,800 [3,969]
30"	DN 750	600	1,300 [51.2]	1,130 [44.5]	1,220 [48]	2,750 [6,084]

Possible configuration	Measuring instrument 1	Measuring instrument 2
1	Model FLC-UFL 4F	Model FLC-UFL 3
2	Model FLC-UFL 4F	Model FLC-UFL 4F

Flow ranges 1)

Nominal size	Schedule/ wall thickness	Inner diameter in mm[in]	Flow in m³/h [cf/h]	Turndown ratio
ANSI	DIN	Q max	Q t	Q min
8"	DN 200	40	202.7 [7.981]	3,490 [123,100]	349 [12,310]	27 [950]	130
80	193.7 [7.625]	3,190 [112,370]	319 [11,237]	25 [870]	128
10"	DN 250	40	254.5 [10.02]	5,500 [194,100]	550 [19,410]	43 [1,490]	128
80	242.9 [9.562]	5,100 [176,700]	510 [17,670]	39 [1,360]	131
12"	DN 300	STD	304.7 [11.938]	7,900 [278,200]	790 [27,820]	61 [2,140]	130
80	289 [11.376]	7,100 [250,200]	710 [25,020]	55 [1,920]	130
14"	DN 350	STD	336.5 [13.126]	9,700 [339,200]	970 [33,920]	74 [2,610]	132
80	317.5 [12.5]	8,600 [302,000]	860 [30,200]	66 [2,320]	131
16"	DN 400	STD	387.3 [15.25]	12,800 [449,500]	1,280 [44,950]	98 [3,450]	131
80	363.5 [14.314]	11,300 [395,900]	1,130 [39,590]	86 [3,040]	132
18"	DN 450	STD	437.9 [17.25]	16,300 [574,600]	1,630 [57,460]	125 [4,410]	131
80	409.3 [14.124]	14,300 [502,000]	1,430 [50,200]	109 [3,850]	132
20"	DN 500	XS	482.6 [19.25]	19,800 [697,700]	1,980 [69,770]	152 [5,350]	131
80	455.6 [17.974]	17,700 [621,900]	1,770 [62,190]	136 [4,770]	131
24"	DN 600	XS	584.6 [23.250]	28,100 [989,700]	2,810 [98,970]	223 [7,850]	127
80	547.7 [21.562]	24,600 [868,800]	2,460 [86,880]	196 [6,890]	126
30"	DN 750	30	730.2 [28.750]	42,300 [1,490,900]	4,230 [149,090]	347 [12,250]	122
wt=35mm [1.3']	692 [27.244]	38,000 [1,338,900]	3,800 [133,890]	312 [11,000]	122

Dimensions 1)

Nominal size	Pressure rating	Length A inmm [in]	Width B inmm [in]	Height C inmm [in]	Weight in kg [lb]
ANSI	DIN
8"	DN 200	300	600 [23.6]	380 [15]	560 [22]	165 [364]
600	600 [23.6]	420 [16.5]	600 [23.6]	205 [452]
10"	DN 250	300	600 [23.6]	445 [17.5]	640 [25.2]	225 [496]
600	600 [23.6]	510 [20.1]	680 [26.8]	320 [706]
12"	DN 300	300	600 [23.6]	520 [20.5]	700 [27.6]	305 [673]
600	600 [23.6]	560 [22]	720 [28.3]	419 [924]
14"	DN 350	300	600 [23.6]	585 [23]	635 [25]	535 [1,180]
600	600 [23.6]	605 [23.8]	655 [25.8]	585 [1,290]
16"	DN 400	300	700 [27.6]	650 [25.6]	690 [27.2]	690 [1,521]
600	700 [27.6]	690 [27.2]	710 [28]	760 [1,676]
18"	DN 450	600	800 [31.5]	745 [29.3]	905 [35.6]	980 [2,161]
20"	DN 500	600	900 [35.4]	815 [32.1]	940 [37]	1,240 [2,734]
24"	DN 600	600	1,100 [43.3]	940 [37]	1,010 [39.8]	1,800 [3,969]
30"	DN 750	600	1,300 [51.2]	1,130 [44.5]	1,220 [48]	2,750 [6,084]

Description
EU declaration of conformity	European Union
EMCDirective
RoHS directive
Measuring Instruments Directive 1)
ATEX directive Hazardous areas
Ex ia	Zone 0 gas	II 1 GEx ia IIC T4 Ga
IECEx Hazardous areas	International
Ex ia	Zone 0 gas	Ex ia IIC T4 Ga
QPS Safety (e.g. electr. safety, overpressure, ...)	USA and Canada
Hazardous areas
- Ex ia	Class I, division 1, group A, B, C, D, T4 ...T1 zone 0 gas Class I zone 0 gas	Ex ia IIC T4 Ga Ex ia IIC T4 Ga
OIML 1) Metrology, measurement technology	International

Ультразвуковой расходомер

Описание

Особенности

Вопросы и ответы

1 стандартных артикулов семейства FLC-UFL
