FLC-2200EL

Под заказ

WIKA · Измерение расхода · Семейство FLC

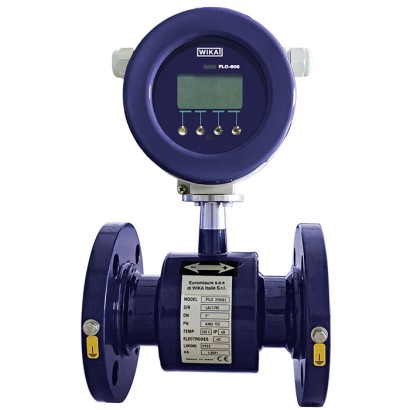

Электромагнитный расходомер

Name: Электромагнитный расходомер
Brand: WIKA

Электромагнитный расходомер для воды, сточных вод и промышленных технологических жидкостей, а также суспензий с высокой точностью и измерением расхода в обоих направлениях.

Диапазон

0.08…200000 m³/h

Защита

IP68

CEMID MI-001OIML R49WRASFDADPR 777/82DM174DM 174EMC EN 61326DPR777/82

Цена

По запросу

Зависит от конфигурации

Заказать расчёт

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

Электромагнитные расходомеры основаны на принципе Фарадея: проводник, пересекающий магнитное поле, генерирует потенциал, направленный перпендикулярно этому полю. Измерительная проточная труба заключена между двумя фланцами, а также двумя катушками. Магнитное поле, создаваемое электрическим током, протекающим через катушки, индуцирует разность потенциалов на электродах, которая пропорциональна измеряемому расходу.

Преобразователь сигнала WIKA — либо установленный непосредственно на приборе, либо вынесенный от него (например, модель FLC-608) — формирует ток для питания магнитной катушки, измеряет разность потенциалов между электродами, обрабатывает сигнал для расчёта расхода и обеспечивает обмен данными с внешними системами управления.

Модель FLC-2200EL соответствует современному уровню техники для водооборотных и технологических применений. Расходомер представляет собой решение для широкого спектра промышленных применений. Модель FLC-2200EL обеспечивает высокую точность

Для получения дополнительных допусков см. страницу 13

Модель FLC-2200EL с преобразователем сигнала модели FLC-608 в компактном исполнении

и обширные диапазоны измерения расхода в обоих направлениях в прочной, полностью сварной и залитой конструкции.

Если конкретные условия окружающей среды требуют этого, модель FLC-2200EL может поставляться в корпусе из нержавеющей стали — с фланцами или со специальным лакокрасочным покрытием для условий класса C4 в соответствии с UNI EN ISO 12944-2. Измерительные приборы изготавливаются в соответствии со стандартом OIML R49-1:2013.

Чтобы иметь возможность измерять даже очень малые потенциалы, внутренняя поверхность проточной трубы электрически изолирована, так что технологическая жидкость не контактирует с материалом проточной трубы или фланцев.

Особенности

Поставляется пустотрубный электрод для диаметра ≥ DN 50
Встроенный штуцер давления (по запросу)
Мокрая калибровка внутри трубопровода для диаметра ≤ DN 2000
Одобрено для коммерческого учёта (MID MI-001, OIML R49)

Вопросы и ответы

Какой диапазон расхода измеряет FLC-2200EL?

От 0,08 до 200 000 m³/h в зависимости от типоразмера; заводская мокрая калибровка выполняется для диаметров до DN 2000.

Какая точность у этого расходомера?

Погрешность измерения составляет ±0,2 %.

Какое максимальное давление и температура среды допустимы?

Максимальное давление среды — 10 bar, диапазон температуры среды — от −40 до +180 °C.

Какие фланцевые присоединения доступны?

EN 1092-1, DIN 2501, BS 4504, ISO 7005-1, AS 4087, AS 2129, KS 10K, а также ANSI классов 150, 300, 600 и 900.

Для каких сред подходит прибор?

Для воды, сточных вод и промышленных технологических жидкостей и суспензий. Смачиваемые части могут изготавливаться из нержавеющей стали 304/316, Hastelloy C®, титана, тантала, платины, PTFE или твёрдой резины (эбонита).

Подходит ли FLC-2200EL для коммерческого учёта?

Да, модель одобрена для коммерческого учёта по MID MI-001 и OIML R49; также имеются сертификаты WRAS, FDA, DPR 777/82 и DM 174.

Есть ли взрывозащищённое исполнение?

Да, опции ATEX и IECEx доступны для версии с вынесенным преобразователем сигнала.

Чем FLC-2200EL отличается от других моделей серии FLC?

Это решение для широкого спектра промышленных применений с высокой точностью, обширными диапазонами измерения в обоих направлениях и прочной полностью сварной и залитой конструкцией; преобразователь сигнала может быть установлен непосредственно на приборе либо вынесен (например, модель FLC-608).

Идентификация

Модель	FLC-2200EL
Серия	FLC
Подтип	Electromagnetic

Измерительный диапазон

Диапазон расхода

0.08…10 m³/h · 12.8…1600 m³/h · 25…2500 m³/h · 50…4000 m³/h · 100…6300 m³/h · 0.08…200000 m³/h · 0.128…16 m³/h · 0.2…25 m³/h · 0.32…40 m³/h · 0.504…63 m³/h · 0.8…100 m³/h · 1.28…160 m³/h · 2…250 m³/h · 3.2…400 m³/h · 5.04…630 m³/h · 8…1000 m³/h · 200…10000 m³/h · 320…16000 m³/h · 500…25000 m³/h · 800…40000 m³/h · 1260…63000 m³/h · 2000…100000 m³/h · 3200…160000 m³/h · 0.08…125000 m³/h

Диаметр трубы

2000 mm

Точность измерения

Точность

0.2 %

Технологические условия

Технологическое присоединение	EN 1092-1ANSI 150ANSI 300ANSI 600ANSI 900DIN 2501BS 4504AS 4087ISO 7005-1KS 10KAS 2129 (Tabelle D-E - F)
Темп. процесса	−40…+180 °C
Макс. давление процесса	10 bar
Технология измерения	magnetic

Материалы

Материал смачиваемых частей

Stainless steel 304, Stainless steel 316, Hastelloy C®, Titanium, Tantalum, Platinum, PTFE, Hard rubber (ebonite), Stainless steel, Carbon steel, painted, Carbon steel

Условия эксплуатации

Темп. окружающей среды	−40…+180 °C
Степень защиты IP	IP68

Сертификаты и одобрения

Сертификаты	CEMID MI-001OIML R49WRASFDADPR 777/82DM174EMC EN 61326
Взрывозащита	ATEX (option for separated version)IECEx (option for separated version)

Дополнительные характеристики

Языки datasheet

Таблицы из даташита

Available pipe diameters inmm

15	20	25	32	40	50	65	80
100	125	150	200	250	300	350	400
450	500	600	700	800	900	1.000	1.200
1.300	1.400	1.500	1.600	1.700	1.800	2.000	-

Available pipe diameters in Inch

0,5	0,75	1	1,25	1,5	2	2,5	3
4	5	6	8	10	12	14	16
18	20	24	28	32	36	40	48
52	56	60	64	68	72	80	-

Basic information

Materials
Flow tube	■ Stainless steel 304 ■ Stainless steel 316 ■ Stainless steel
Flanges	■ Carbon steel, painted ■ Stainless steel 304 ■ Stainless steel 316
Electrodes	■ Hastelloy C ® ■ Titanium ■ Tantalum ■ Platinum
Flow tube lining	■ PTFE (for pipe diameters DN 15 ...DN 100), on request also for DN > 100 ■ Hard rubber (ebonite) (for diameter ≥ DN 125)
Approvals for use in drinking water applications:WRAS, FDA, DPR 777/82 and DM174.
Painting of sensor housing and flange	Acrylic paint (painting for class C4 environments on request)
Flow tube lining and medium temperature	The maximum permissible medium temperature of the process liquid is limited by the lining material.
PTFE	-40 ...+130 °C [-40 ...+266 °F] (-40 ...+180 °C [-40 ...+356 °F] on request)
Hard rubber (ebonite)	-40 °C ...+80 °C [-40 ...+176 °F]
Available flange standards	■ EN 1092-1 ■ ANSI 150 ■ ANSI 300 ■ ANSI 600 ■ ANSI 900 ■ DIN 2501 ■ BS 4504 ■ AS 2129 (Tabelle D - E - F) ■ AS 4087 ■ ISO 7005-1 ■ KS 10K
Ingress protection per EN 60529	IP68
Compatible signal converters	■ Model FLC-608A/B/R/P/I ■ Model FLC-406
Electrical connection	Cable gland M20 x 1.5, terminal block and sealing resin

Sensor diameter	Flow rate [m 3 /h]	Ratio R Q3/Q1
Minimum flow Q1	Transition flow Q2	Q 0.5%	Permanent flow Q3	Overload flow Q4
DN 25 [1"]	0.08	0.128	1.4	10	12.5	125
DN 32 [1.25"]	0.08	0.128	2.3	10	12.5	125
DN 40 [1.5"]	0.128	0.205	3.6	16	20	125
DN 50 [2"]	0.2	0.32	5.65	25	31.25	125
DN 65 [2.5"]	0.32	0.512	9.55	40	50	125
DN 80 [3"]	0.504	0.806	14.5	63	78.75	125
DN 100 [4"]	0.8	1.28	22.6	100	125	125
DN 125 [5"]	1.28	2.048	35.3	160	200	125
DN 150 [6"]	2	3.2	51	250	312.5	125
DN 200 [8"]	3.2	5.12	90.5	400	500	125
DN 250 [10"]	5.04	8.064	140	630	787.5	125
DN 300 [12"]	8	12.8	200	1,000	1,250	125
DN 350 [14"]	12.8	20.48	280	1,600	2,000	125
DN 400 [16"]	12.8	20.48	360	1,600	2,000	125
DN 450 [18"]	25	40	460	2,500	3,125	100
DN 500 [20"]	25	40	570	2,500	3,125	100
DN 600 [24"]	50	80	820	4,000	5,000	80
DN 700 [28"]	50	80	1,100	4,000	5,000	80
DN 800 [32"]	100	160	1,450	6,300	7,875	63
DN 900 [36"]	100	160	1,840	6,300	7,875	63
DN 1,000 [40"]	200	320	2,270	10,000	12,500	50
DN 1,200 [48"]	320	512	3,270	16,000	20,000	50
DN 1,400 [56"]	500	800	4,440	25,000	31,250	50
DN 1,500 [60"]	800	1,280	5,100	40,000	50,000	50
DN 1,600 [64"]	1,260	2,016	5,800	63,000	78,750	50
DN 1,800 [72"]	2,000	3,200	7,350	100,000	125,000	50
DN 2,000 [80"]	3,200	5,120	9,100	160,000	200,000	50

Смотреть все (18)

PN 10 EN 1092-1

DN	D5	L4	J	D i	D6	N	S	H
15	84	200 (+0/-3)	112.2	11.3	65	4	14	168
20	84	200 (+0/-3)	112.2	16.9	75	4	14	168
25	74	200 (+0/-3)	107.2	23.7	85	4	14	163
32	83	200 (+0/-3)	111.7	31.8	100	4	18	167.5
40	88	200 (+0/-3)	114.2	37.3	110	4	18	170
50	102	200 (+0/-3)	121.2	47.3	125	4	18	177
65	114	200 (+0/-3)	127.2	63.1	145	4	18	183
80	127	200 (+0/-3)	133.7	74.9	160	4	18	189.5
100	161	250 (+0/-3)	150.7	97	180	8	18	206.5
125	187	250 (+0/-3)	163.7	122	210	8	18	219.5
150	210	300 (+0/-3)	175.2	148	240	8	22	231
200	261	350 (+0/-3)	200.7	195	295	8	22	256.5
250	319	450 (+0/-5)	229.7	245	350	12	22	285.5
300	371	500 (+0/-5)	255.7	296	400	12	22	311.5
350	404	550 (+0/-5)	272.2	325.6	460	16	22	328
400	455	600 (+0/-5)	297.7	374.4	515	16	25	353.5
450	519	450 (+0/-7)	329.7	441	565	20	26	385.5
500	570	500 (+0/-7)	355.2	492	620	20	26	411
600	684	600 (+0/-7)	412.2	594	725	20	30	468
700	783	700 (+0/-7)	461.7	695	840	24	30	517.5
800	885	800 (+0/-7)	512.7	795	950	24	33	568.5
900	996	900 (+0/-15)	568.2	894	1,050	28	33	624
1,000	1,098	1,000 (+0/-15)	619.2	996	1,160	28	36	675
1,200	1,312	1,200 (+0/-15)	726.2	1,200	1,380	32	39	782
1,400	1,512	1,400 (+0/-15)	826.2	1,398	1,590	36	42	882

PN 10 EN 1092-1

DN	D5	L4	J	D i	D6	N	S	H
1,500	1,612	1,500 (+0/-15)	876.2	1,500	-	-	-	932
1,600	1,712	1,600 (+0/-15)	926.2	1,596	1,820	40	48	982
1,800	1,922	1,800 (+0/-15)	1,031.2	1,694	2,020	44	48	1,087
2,000	2,122	2,000 (+0/-15)	1,131.2	1,992	2,230	48	48	1,187

PN 16 EN 1092-1

DN	D5	L4	J	D i	D6	N	S	H
15	84	200 (+0/-3)	112.2	11.3	65	4	14	168
20	84	200 (+0/-3)	112.2	16.9	75	4	14	168
25	74	200 (+0/-3)	107.2	23.7	85	4	14	163
32	83	200 (+0/-3)	111.7	31.8	100	4	18	167.5
40	88	200 (+0/-3)	114.2	37.3	110	4	18	170
50	102	200 (+0/-3)	121.2	47.3	125	4	18	177
65	114	200 (+0/-3)	127.2	63.1	145	4	18	183
80	127	200 (+0/-3)	133.7	74.9	160	8	18	189.5
100	161	250 (+0/-3)	150.7	97	180	8	18	206.5
125	187	250 (+0/-3)	163.7	122	210	8	18	219.5
150	210	300 (+0/-3)	175.2	148	240	8	22	231
200	261	350 (+0/-3)	200.7	195	295	12	22	256.5
250	319	450 (+0/-5)	229.7	245	350	12	25	285.5
300	371	500 (+0/-5)	255.7	308	400	12	25	311.5
350	404	550 (+0/-5)	272.2	339.6	470	16	25	328
400	455	600 (+0/-5)	297.7	390.4	525	16	30	353.5
450	519	450 (+0/-7)	329.7	439	585	20	30	385.5
500	570	500 (+0/-7)	355.2	490	650	20	33	411
600	684	600 (+0/-7)	412.2	590	770	20	36	468
700	783	700 (+0/-7)	461.7	691	840	24	36	517.5
800	885	800 (+0/-7)	512.7	791	950	24	39	568.5
900	996	900 (+0/-15)	568.2	888	1,050	28	39	624
1,000	1,098	1,000 (+0/-15)	619.2	992	1,170	28	42	675
1,200	1,312	1,200 (+0/-15)	726.2	1,192	1,390	32	48	782
1,400	1,512	1,400 (+0/-15)	826.2	1,390	1,590	36	48	882
1,500	1,612	1,500 (+0/-15)	876.2	1,492	-	-	-	932
1,600	1,712	1,600 (+0/-15)	926.2	1,588	1,820	40	56	982
1,800	1,922	1,800 (+0/-15)	1,031.2	1,686	2,020	44	56	1,087
2,000	2,122	2,000 (+0/-15)	1,131.2	1,982	2,230	48	62	1,187

PN 25 EN 1092-1

DN	D5	L4	J	D i	D6	N	S	H
15	84	200 (+0/-3)	112.2	11.3	65	4	14	168
20	84	200 (+0/-3)	112.2	16.9	75	4	14	168
25	74	200 (+0/-3)	107.2	23.7	85	4	14	163
32	83	200 (+0/-3)	111.7	31.8	100	4	18	167.5
40	88	200 (+0/-3)	114.2	37.3	110	4	18	170

PN 25 EN 1092-1

DN	D5	L4	J	D i	D6	N	S	H
50	102	200 (+0/-3)	121.2	47.3	125	4	18	177
65	114	200 (+0/-3)	127.2	63.1	145	8	18	183
80	127	200 (+0/-3)	133.7	74.9	160	8	18	189.5
100	161	250 (+0/-3)	150.7	97	190	8	22	206.5
125	187	250 (+0/-3)	163.7	122	220	8	25	219.5
150	210	300 (+0/-3)	175.2	148	250	8	25	231
200	261	350 (+0/-3)	200.7	201	310	12	25	256.5
250	319	450 (+0/-5)	229.7	255	370	12	30	285.5
300	371	500 (+0/-5)	255.7	306	430	16	30	311.5
350	404	550 (+0/-5)	272.2	337.6	490	16	33	328
400	455	600 (+0/-5)	297.7	386.4	550	16	36	353.5
450	519	450 (+0/-7)	329.7	437	600	20	36	385.5
500	570	500 (+0/-7)	355.2	486	660	20	36	411
600	684	600 (+0/-7)	412.2	586	770	20	39	468
700	783	700 (+0/-7)	461.7	685	875	24	42	517.5
800	885	800 (+0/-7)	512.7	785	990	24	48	568.5
900	996	900 (+0/-15)	568.2	882	1,090	28	48	624
1,000	1,098	1,000 (+0/-15)	619.2	984	1,210	28	56	675
1,200	1,312	1,200 (+0/-15)	726.2	1,182	-	-	-	782
1,400	1,512	1,400 (+0/-15)	826.2	1,380	-	-	-	882
1,500	1,612	1,500 (+0/-15)	876.2	1,482	-	-	-	932
1,600	1,712	1,600 (+0/-15)	926.2	1,574	-	-	-	982
1,800	1,922	1,800 (+0/-15)	1,031.2	1,674	-	-	-	1,087
2,000	2,122	2,000 (+0/-15)	1,131.2	1,966	-	-	-	1,187

PN 40 EN 1092-1

DN	D5	L4	J	D i	D6	N	S	H
15	84	200 (+0/-3)	112.2	11.3	65	4	14	168
20	84	200 (+0/-3)	112.2	16.9	75	4	14	168
25	74	200 (+0/-3)	107.2	23.7	85	4	14	163
32	83	200 (+0/-3)	111.7	31.8	100	4	18	167.5
40	88	200 (+0/-3)	114.2	37.3	110	4	18	170
50	102	200 (+0/-3)	121.2	47.3	125	4	18	177
65	114	200 (+0/-3)	127.2	63.1	145	8	18	183
80	127	200 (+0/-3)	133.7	74.9	160	8	18	189.5
100	161	250 (+0/-3)	150.7	99	190	8	22	206.5
125	187	250 (+0/-3)	163.7	124	220	8	25	219.5
150	210	300 (+0/-3)	175.2	152	250	8	25	231
200	261	350 (+0/-3)	200.7	199	320	12	30	256.5
250	319	450 (+0/-5)	229.7	251	385	12	33	285.5
300	371	500 (+0/-5)	255.7	302	450	16	33	311.5
350	404	550 (+0/-5)	272.2	333.6	510	16	36	328
400	455	600 (+0/-5)	297.7	382.4	585	16	39	353.5
450	519	450 (+0/-7)	329.7	431	610	20	39	385.5
500	570	500 (+0/-7)	355.2	480	670	20	42	411
600	684	600 (+0/-7)	412.2	578	795	20	48	468

PN 40 EN 1092-1

DN	D5	L4	J	D i	D6	N	S	H
700	783	700 (+0/-7)	461.7	677	900	24	48	517.5
800	885	800 (+0/-7)	512.7	775	-	-	-	568.5
900	996	900 (+0/-15)	568.2	870	-	-	-	624
1,000	1,098	1,000 (+0/-15)	619.2	970	-	-	-	675
1,200	1,312	1,200 (+0/-15)	726.2	1,166	-	-	-	782
1,400	1,512	1,400 (+0/-15)	826.2	1,362	-	-	-	882
1,500	1,612	1,500 (+0/-15)	876.2	1,462	-	-	-	932
1,600	1,712	1,600 (+0/-15)	926.2	1,554	-	-	-	982
1,800	1,922	1,800 (+0/-15)	1,031.2	1,650	-	-	-	1,087
2,000	2,122	2,000 (+0/-15)	1,131.2	1,942	-	-	-	1,187

ANSI 150

DN	D5	L4	J	D i	D6	N	S	H
0.5"	84	200 (+0/-3)	112.2	11.3	60.3	4	16	168
0.75"	84	200 (+0/-3)	112.2	16.9	69.8	4	16	168
1"	74	200 (+0/-3)	107.2	23.7	79.4	4	15.9	163
1.25"	83	200 (+0/-3)	111.7	31.8	88.9	4	15.9	167.5
1.5"	88	200 (+0/-3)	114.2	37.3	98.4	4	15.9	170
2"	102	200 (+0/-3)	121.2	47.3	120.6	4	19	177
2.5"	114	200 (+0/-3)	127.2	63.1	139.7	4	19	183
3"	127	200 (+0/-3)	133.7	74.9	152.4	4	19	189.5
4"	161	250 (+0/-3)	150.7	97	190.5	8	19	206.5
5"	187	250 (+0/-3)	163.7	122	215.9	8	22.2	219.5
6"	210	300 (+0/-3)	175.2	148	241.3	8	22.2	231
8"	261	350 (+0/-3)	200.7	195	298.4	8	22.2	256.5
10"	319	450 (+0/-5)	229.7	245	361.9	12	25.4	285.5
12"	371	500 (+0/-5)	255.7	308	431.8	12	25.5	311.5
14"	404	550 (+0/-5)	272.2	337.6	476.2	12	28.6	328
16"	455	600 (+0/-5)	297.7	388.4	539.7	16	28.6	353.5
18"	519	450 (+0/-7)	329.7	437	577.6	16	31.7	385.5
20"	570	500 (+0/-7)	355.2	488	635	20	31.7	411
24"	684	600 (+0/-7)	412.2	588	749.3	20	34.9	468
28"	783	700 (+0/-7)	461.7	687	863.6	28	35	517.5
32"	885	800 (+0/-7)	512.7	787	977.9	28	41	568.5
36"	996	900 (+0/-15)	568.2	886	1,085.9	32	41	624
40"	1,098	1,000 (+0/-15)	619.2	988	1,200	36	41	675
48"	1,312	1,200 (+0/-15)	726.2	1,188	1,422.4	44	41	782
56"	1,512	1,400 (+0/-15)	826.2	1,384	1,651	48	47.8	882
60"	1,612	1,500 (+0/-15)	876.2	1,484	1,760	52	47.8	932
64"	1,712	1,600 (+0/-15)	926.2	1,580	-	-	-	982
72"	1,922	1,800 (+0/-15)	1,031.2	1,678	-	-	-	1,087
80"	2,122	2,000 (+0/-15)	1,131.2	1,974	-	-	-	1,187

ANSI 300

DN	D5	L4	J	D i	D6	N	S	H
0.5"	84	200 (+0/-3)	112.2	11.3	66.7	4	16	168
0.75"	84	200 (+0/-3)	112.2	16.9	82.5	4	19	168
1"	74	200 (+0/-3)	107.2	23.7	88.9	4	19	163
1.25"	83	200 (+0/-3)	111.7	31.8	98.4	4	19	167.5
1.5"	88	200 (+0/-3)	114.2	37.3	114.3	4	22.2	170
2"	102	200 (+0/-3)	121.2	47.3	127	8	19	177
2.5"	114	200 (+0/-3)	127.2	63.1	149.2	8	22.2	183
3"	127	200 (+0/-3)	133.7	74.9	168.3	8	22.2	189.5
4"	161	250 (+0/-3)	150.7	105	200	8	22.2	206.5
5"	187	250 (+0/-3)	163.7	122	234.9	8	22.2	219.5
6"	210	300 (+0/-3)	175.2	150	269.9	12	22.2	231
8"	261	350 (+0/-3)	200.7	197	330.2	12	25.4	256.5
10"	319	450 (+0/-5)	229.7	249	387.3	16	28.6	285.5
12"	371	500 (+0/-5)	255.7	300	450.8	16	31.7	311.5
14"	404	550 (+0/-5)	272.2	329.6	514.3	20	31.7	328
16"	455	600 (+0/-5)	297.7	378.4	571.5	20	34.9	353.5
18"	519	450 (+0/-7)	329.7	427	628.6	24	34.9	385.5
20"	570	500 (+0/-7)	355.2	476	685.8	24	34.9	411
24"	684	600 (+0/-7)	412.2	572	812.8	24	41.3	468
28"	783	700 (+0/-7)	461.7	671	939.8	28	44.5	517.5
32"	885	800 (+0/-7)	512.7	767	1,054.1	28	50.8	568.5
36"	996	900 (+0/-15)	568.2	862	1,168.4	32	53.8	624
40"	1,098	1,000 (+0/-15)	619.2	962	1,155.7	32	44.5	675
48"	1,312	1,200 (+0/-15)	726.2	1,160	1,371.6	32	50.8	782
56"	1,512	1,400 (+0/-15)	826.2	1,350	1,600.2	28	60.5	882
60"	1,612	1,500 (+0/-15)	876.2	1,450	1,701.8	32	60.5	932
64"	1,712	1,600 (+0/-15)	926.2	1,542	-	-	-	982
72"	1,922	1,800 (+0/-15)	1,031.2	1,638	-	-	-	1,087
80"	2,122	2,000 (+0/-15)	1,131.2	1,926	-	-	-	1,187

Model FLC-608 A/B/R

DN	H H1
25	37 220
32	42 225
40	44 227
50	51 234
65	57 240
80	64 247
100	81 264
125	94 277
150	105 288
200	131 314
250	160 343
300	186 369
350	202 385

Model FLC-608 A/B/R

DN	H H1
450	260 443
500	285 468
600	342 525
700	392 575
750	417 600
800	443 626
900	498 681
1,000	549 732
1,200	656 839
1,400	756 939
1,500	806 989
1,600	856 1,039
1,800	961 1,144

Model FLC-406, radial mount

DN	H	H1
25	37	182
32	42	186
40	44	189
50	51	196
65	57	202
80	64	208
100	81	225
125	94	238
150	105	250
200	131	275
250	160	304
300	186	330
350	202	347
400	228	372
450	260	404
500	285	430
600	342	487

Model FLC-406, back mount

DN	H	H1
25	37	185
32	42	190
40	44	192
50	51	199
65	57	205
80	64	212
100	81	229
125	94	242
150	105	253
200	131	279
250	160	308
300	186	334
350	202	350
400	228	376
450	260	408
500	285	433
600	342	490

Logo	Description	Country
	EU declaration of conformity	European Union
	EMCdirective EN 61326 emission (group 1, class B) and immunity (industrial application)
	ATEX directive (option for separated version)
	IECEx (option for separated version)	International
	Custody transfer
-	International Organization for Legal Metrology (OIML)	International
-	Measuring instrument directive (MID)	European Union

DN	H	H1
25	37	182
32	42	186
40	44	189
50	51	196
65	57	202
80	64	208
100	81	225
125	94	238
150	105	250
200	131	275
250	160	304
300	186	330
350	202	347
400	228	372
450	260	404
500	285	430
600	342	487

DN	H	H1
25	37	185
32	42	190
40	44	192
50	51	199
65	57	205
80	64	212
100	81	229
125	94	242
150	105	253
200	131	279
250	160	308
300	186	334
350	202	350
400	228	376
450	260	408
500	285	433
600	342	490

DN	H	H1
25	37	182
32	42	186
40	44	189
50	51	196
65	57	202
80	64	208
100	81	225
125	94	238
150	105	250
200	131	275
250	160	304
300	186	330
350	202	347
400	228	372
450	260	404
500	285	430
600	342	487

DN	H	H1
25	37	185
32	42	190
40	44	192
50	51	199
65	57	205
80	64	212
100	81	229
125	94	242
150	105	253
200	131	279
250	160	308
300	186	334
350	202	350
400	228	376
450	260	408
500	285	433
600	342	490

DN	H	H1
25	37	182
32	42	186
40	44	189
50	51	196
65	57	202
80	64	208
100	81	225
125	94	238
150	105	250
200	131	275
250	160	304
300	186	330
350	202	347
400	228	372
450	260	404
500	285	430
600	342	487

DN	H	H1
25	37	185
32	42	190
40	44	192
50	51	199
65	57	205
80	64	212
100	81	229
125	94	242
150	105	253
200	131	279
250	160	308
300	186	334
350	202	350
400	228	376
450	260	408
500	285	433
600	342	490
