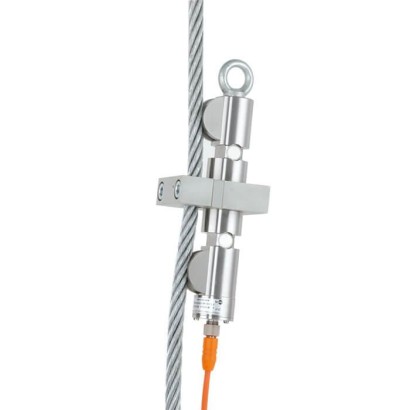

Тензодатчик силы с канатным тросом

Name: Тензодатчик силы с канатным тросом
Brand: WIKA

Со встроенным усилителем до 30 т

Диапазон

0…30 t

Выход

4 ... 20 mA

Точность

≤ ±1.0 % Fnom

Защита

IP67

ATEXIECExULCSAEx II 2G Ex ib IIC T4 GbEx II 2G Ex ib IIC T3 GbEx I M2 Ex ib I Mb

Цена

По запросу

Зависит от конфигурации

Заказать расчёт

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

Тензодатчик силы каната с интегрированным усилителем предназначен для диапазонов измерения до 30 т и диаметров каната 8 ... 44 мм. Также доступна взрывозащищённая (Ex) версия.

Для модернизации защиты от перегрузки в существующих системах тали или крана этот тензодатчик силы является оптимальным выбором. Поэтому не требуются изменения конструкции оборудования, а также статические расчёты.

Тензодатчик силы каната, модели F9304, F93C4

Задача этого тензодатчика силы каната — надёжно и точно контролировать усилия в канате. Для этого необходима точка крепления каната, поскольку измерение выполняется на неподвижном канате. Для этой цели преобразователь закрепляют на канате в несколько простых шагов после того, как он полностью установлен.

Электроника защиты от перегрузки также возможна в качестве системного решения.

Особенности

Диапазоны измерений 0 ... 1 т до 0 ... 30 т
Относительная погрешность линейности до ≤ ±1.0 % F ном
Диаметр троса 8 ... 44 мм, пригоден для дооснащения
Материал: нержавеющая сталь, IP67
Опция: резервированный выходной сигнал, исполнение ATEX

Вопросы и ответы

Какой диапазон измерения у тензодатчиков F9304 и F93C4?

Диапазоны измерения от 0 ... 1 t до 0 ... 30 t. Относительная погрешность линейности составляет до ≤ ±1.0 % F nom.

Какие диаметры каната поддерживает датчик?

Датчик подходит для канатов диаметром 8 ... 44 мм. Он закрепляется на полностью установленном канате за несколько простых шагов, что делает его пригодным для модернизации.

Какой выходной сигнал у прибора?

Стандартный выходной сигнал — 4 ... 20 mA. Опционально доступен резервированный выходной сигнал.

Какое исполнение по взрывозащите доступно?

Доступна взрывозащищённая версия с маркировками Ex II 2G Ex ib IIC T4 Gb, Ex II 2G Ex ib IIC T3 Gb и Ex I M2 Ex ib I Mb; сертификаты ATEX, IECEx, UL и CSA.

В каком температурном диапазоне работает датчик?

Температура окружающей среды: от -40 °C до +85 °C; температура среды: от -20 °C до +80 °C.

Какая степень защиты и материал корпуса?

Материал датчика — нержавеющая сталь (1.4542), степень защиты IP67.

Чем этот датчик отличается от обычных тензодатчиков силы?

Это специальный тензодатчик силы, который крепится канатным зажимом непосредственно на неподвижный канат и имеет встроенный усилитель. Для установки не требуются изменения конструкции оборудования и статические расчёты, а электроника защиты от перегрузки возможна также в качестве системного решения.

Идентификация

Модель	F9304, F93C4
Серия	F93
Подтип	Wire rope force transducer

Измерительный диапазон

Диапазон силы

0…30 t

Точность измерения

Класс точности

≤ ±1.0 % Fnom

Технологические условия

Темп. процесса	−20…+80 °C
Способ монтажа	Wire rope clamp

Электрические характеристики

Выходной сигнал

4 ... 20 mA

Материалы

Материал тензодатчика

1.4542, stainless steel

Условия эксплуатации

Темп. окружающей среды	−40…+85 °C
Степень защиты IP	IP67

Сертификаты и одобрения

Сертификаты	ATEXIECExULCSA
Взрывозащита	Ex II 2G Ex ib IIC T4 GbEx II 2G Ex ib IIC T3 GbEx I M2 Ex ib I Mb

Дополнительные характеристики

Защита от перегрузки	150 %
Языки datasheet	EN

Таблицы из даташита

Models	F9304	F93C4
Rated force F nom t	1 ... 30
Relative linearity error d lin	≤ ±1.0%F nom
Temperature effect on ■ the zero signalTK 0 ■ the characteristic valueTK	0.2%F nom /10 K 0.2%F /10 K
Wire rope diameter	8 ...44mm
Limit force F L	150%F nom
Breaking force F B	> 300%F nom
Material of the measuring body	corrosion-resistant stainless steel, 1.4542, ultrasound-tested 3.1 material
Rated temperature range B T, nom	-20 …+80 °C
Service temperature range B T, G	-40 …+80 °C	Ex II 2G Ex ib IIC T4 Gb -25 °C <Tamb < +85 °C Ex II 2G Ex ib IIC T3 Gb -25 °C <Tamb < +100 °C Ex I M2 Ex ib I Mb -25 °C <Tamb < +85 °C Ex II 2G Ex ib IIC T4 Gb -40 °C <Tamb < +85 °C Ex I M2 Ex ib I Mb (only available with cable connection)
Insulation resistance R is	> 50 GΩ/50V	-
Output signal (rated characteristic value)
C nom ■ Standard ■ Optional	4 ...20mA 2 x 4 ...20mA	4 ... 20 mA, 2-wire -
Current/power consumption	Current output 4 ...20mA	Current output 4 …20mA:Signal current
Supply voltage	DC 10 ...30V	DC 10 ...30V for current output
Load	-	≤ (UB - 10 V)/0.024 A for current output
Electrical connection	Circular connector M12 x 1	Circular connector M12 x 1
Ingress protection (per IEC/EN 60529)	IP67
Vibration resistance	20 g, 100 h, 50 ... 150 Hz per DIN EN 60068-2-6
Interference emission	DIN EN 55011
Immunity	in accordance with DIN EN 61326-1/DIN EN 61326-2-3 (optional EMC-strengthened versions)
Wiring protection	Reverse polarity and overvoltage protection and short-circuit resistance
Accessories	Safety chain1m
Certificates	ATEX: per EN 60079-0:2012 and EN 60079-11:2012 (Ex ib) IECEx: per IEC 60079-0:2011 (Ed. 6) and IEC 60079-11:2011 (Ed. 6) (Ex ib)
Option	Certificates, strength verifications, 3D CAD files (STEP, IGES) on request

	4 ...20mA 2-wire	DC 0 …10V 3-wire
Supply UB+	1	1
Supply 0V/UB-	3	3
Signal S+	1	4
Signal S-	3	3
Shield	M12 x 1 thread	M12 x 1 thread

Circular connector M12 x 1, 4-pin

	ATEX Ex ib 4 ... 20 mA 2-wire
Supply UB+	1
Supply 0V/UB-	3
Signal S+	1
Signal S-	3
Shield	Case

Cable assignment

Cable colour	2-wire	3-wire
Brown	UB+/S+	UB+
White	-	-
Blue	0V/S-	0V/S-
Black	-	S+
