Гидравлический кольцевой тензодатчик силы
Описание
Гидравлический тензодатчик кольцевого усилия модели F6171, геотехническое исполнение, доступен в диапазоне измерений от 800 kN до 6,000 kN [179,847 lbf до 1,348,854 lbf]. Датчики кольцевого усилия в геотехническом исполнении представляют собой гидравлические измерительные устройства силы, которые в сочетании с измерительными или индикационными приборами могут непосредственно отображать измеренные значения или передавать их в виде аналогового сигнала. Это крайне прочная конструкция, соответствующая требованиям геотехнического строительства.
Сила измеряется по принципу гидравлики — действующее на поршень усилие приводит к повышению давления. Затем это отображается либо непосредственно подключённым измерительным прибором, либо преобразуется с помощью датчика давления в аналоговый сигнал.

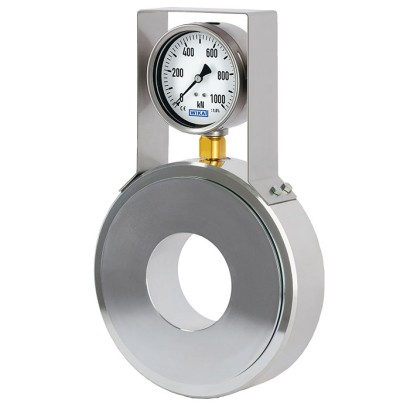

Гидравлический тензодатчик кольцевого усилия, модель F6171
С помощью этих гидравлических измерительных устройств силы зажимные усилия обнаруживаются на анкерной головке простым способом и непосредственно выводятся на индикатор. Измерительные устройства силы применяются для непрерывного контроля анкеров и других распорных тяг/кабелей. Области применения гидравлических измерительных устройств силы можно найти в сфере геотехники в различных областях, таких как строительство тоннелей, мостостроение и стабилизация откосов.
Особенности
- Диапазоны измерений 0 ... 800 кН до 0 ... 6,000 кН [179,847 lbf до 1,348,854 lbf]
- Относительная погрешность линейности: ±1,0 % F ном с аналоговым манометром, ±0,5 % F ном с цифровым манометром или датчиком давления
- ±1,0 % F ном с аналоговым манометром
- ±0,5 % F ном с цифровым манометром или датчиком давления
- Ход поршня ≤ 0,5 мм [≤ 0,02 in]
- Работа без напряжения питания с аналоговой индикацией
- Корпус и поршень из оцинкованной стали
Вопросы и ответы
Какая точность у датчика?
Относительная погрешность линейности составляет ±1,0 % Fном с аналоговым манометром и ±0,5 % Fном с цифровым манометром или датчиком давления.
Как работает датчик без электропитания?
С аналоговыми индикаторами F6171 работает без напряжения питания; при необходимости передачи сигнала используется выход 4 … 20 mA (2-проводный) с датчиком давления.
Каков ход поршня и почему это важно?
Ход поршня составляет ≤ 0,5 мм [≤ 0,02 in], что обеспечивает жёсткость конструкции при измерении больших усилий.
Из какого материала изготовлен датчик?
Корпус и поршень выполнены из оцинкованной стали; доступна опция из нержавеющей стали.
Какая степень защиты и допустимые температуры эксплуатации?
Степень защиты IP65, температура окружающей среды и среды -30 … +60 °C.
Выдерживает ли датчик перегрузку?
Да, предусмотрена перегрузка до 130 %.
Для каких задач предназначен F6171 в геотехнике?
Для непрерывного контроля анкеров и распорных тяг/кабелей: тоннелестроение, горные работы, мостостроение, стабилизация откосов, подпорные стены и котлованы.
| Модель | F6171 |
| Подтип | Hydraulic ring force transducer |
| Диапазон силы | 800…6000 kN · 179847…1348854 lbf · 0…800 kN · 0…6000 kN · 0…179847 lbf · 0…1348854 lbf |
| Класс точности | ±1.0 % Fnom (analogue), ±0.5 % Fnom (digital) |
| Темп. процесса | −30…+60 °C |
| Способ монтажа | Direct mounting |
| Выходной сигнал | 4 … 20 mA, 2-wire |
| Материал тензодатчика | Steel, electrogalvanised, Stainless steel (option) |
| Темп. окружающей среды | −30…+60 °C |
| Степень защиты IP | IP65 |
| Вес | 122 kg |
| Защита от перегрузки | 130 % |
| Языки datasheet | EN |
| A | B | C | D | ØE | F | G | ØH | ØI | ØJ | ØK | L | M | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 120 | 370 | 132 | 71 | 33 | 280 | 240 | 430 | 389 | 333 | 165 | 130 | 11 | 50 |
| [4.7] | [14.57] | [5.2] | [2.8] | [1.3] | [11] | [9.45] | [16.9] | [15.3] | [13.11] | [6.5] | [5.12] | [0.43] | [1.96] |
| Version | Pressure gauge, model 23x.50 Digital pressure gauge, model DG-10 Pressure sensor (on request) | |
|---|---|---|
| Rated force kN [lbf] | System pressure bar | |
| 800 [179,847] | 100 | ■ |
| 1,300 [292,252] | 160 | ■ |
| 2,000 [449,618] | 250 | ■ |
| 2,500 [562,022] | 315 | ■ |
| 3,500 [786,831] | 400 | ■ |
| 4,000 [899,236] | 500 | ■ |
| 5,000 [1,124,045] | 600 | ■ |
| 6,000 [1,348,854] | 700 | ■ |
| Other rated loads and versions on request |
| Pin | Connection identification | |
|---|---|---|
| Supply UB+/S+ | 1 | Brown |
| Supply UB-/S- | 3 | Blue |
| Signal S+ | 1 | Brown |
| Signal S- | 3 | Blue |
| Shield | case | case |
