F2221

На складе WIKA

WIKA · Измерение силы · Семейство F2221

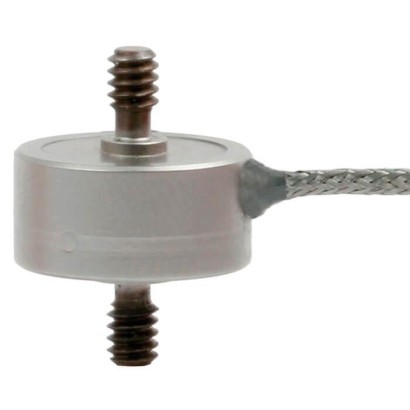

Тензо-/компрессионный датчик силы с тензорезисторами

Name: Тензо-/компрессионный датчик силы с тензорезисторами
Brand: WIKA
Price: 920.60 EUR
Availability: BackOrder

Миниатюрная конструкция для номинальных усилий до 11 240 lb [50 kN]

Диапазон

0…50000 N

Выход

1.5 mV/V or 2 mV/V

Точность

±0.15 % Fnom to ±0.20 % Fnom

Защита

IP65

EACRoHSEU declaration of conformityCE

Цена

Ориентир от 921 €

Уточнить при заказе

Заказать расчёт

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

Миниатюрный тензо-/компрессионный датчик силы модели F2221 со тензорезисторами подходит как для статического, так и для динамического измерения силы при непосредственной передаче усилия.

Ввод силы осуществляется через резьбовые болты с обоих концов прибора. Таким образом усилие передаётся в прибор по центру и равномерно. Это позволяет выполнять точное измерение фактических усилий растяжения или сжатия в самых разных применениях, например для определения фактических усилий натяжения в канатах или в стержневых системах.

Особенности

Номинальные усилия от 0 ... 2.25 lb до 0 ... 11,240 lb [0 ... 10 Н до 0 ... 50 кН]
Для статических и динамических измерений
Передача силы через резьбовые болты
Калибровка на растяжение/сжатие
Компактное миниатюрное исполнение для ограниченного монтажного пространства

Вопросы и ответы

Какие диапазоны измерения силы доступны у модели F2221?

Номинальные усилия — от 0 … 10 Н до 0 … 50 кН (в имперских единицах от 0 … 2,25 lb до 0 … 11 240 lb).

Какая точность у датчика F2221?

Класс точности составляет ±0,15 % Fnom до ±0,20 % Fnom в зависимости от исполнения.

Как передаётся усилие в датчик?

Усилие вводится через резьбовые болты с обоих концов прибора, благодаря чему оно передаётся по центру и равномерно; датчик калибруется на растяжение и сжатие (Tension/Compression).

Подходит ли F2221 для динамических измерений?

Да, датчик пригоден как для статического, так и для динамического измерения силы.

В каком диапазоне температур может работать датчик?

Допустимая температура окружающей среды и среды составляет −54 … +121 °C.

Какова степень защиты и материал корпуса?

Степень защиты IP65, корпус выполнен из нержавеющей стали.

Чем F2221 отличается от других датчиков силы WIKA?

Это миниатюрное исполнение массой всего 0,25 кг, разработанное специально для стеснённых условий монтажа, с вводом силы через резьбовые болты и диапазонами от очень малых (10 Н) до средних (50 кН) усилий.

Есть ли у датчика взрывозащищённое исполнение?

Во входных данных взрывозащита не указана; заявлены сертификаты EAC, RoHS, CE и декларация соответствия ЕС.

Идентификация

Модель	F2221
Подтип	Tension/Compression

Измерительный диапазон

Диапазон силы

10…50000 N · 0…2.25 lb · 0…11240 lb · 0…10 N · 0…50000 N · 0…1.02 kg · 0…4536 kg · 2.25…11240 lb · 1.02…4536 kg · 0.01…50 kN · 2.25…11240 lbf

Точность измерения

Класс точности

±0.15 % Fnom to ±0.20 % Fnom

Технологические условия

Темп. процесса	−54…+121 °C
Способ монтажа	Tension/Compression

Электрические характеристики

Выходной сигнал

1.5 mV/V or 2 mV/V

Материалы

Материал тензодатчика

Stainless steel

Условия эксплуатации

Темп. окружающей среды	−54…+121 °C
Степень защиты IP	IP65
Вес	0.25 kg

Сертификаты и одобрения

Сертификаты

EACRoHSEU declaration of conformityCE

Дополнительные характеристики

Защита от перегрузки	150 %
Длина кабеля	1.5 m
Языки datasheet	EN

Таблицы из даташита

Basic information

Standard	In accordance with directive VDI/VDE/DKD 2638
Material of the measuring body	Stainless steel
Ingress protection (per DIN IEC/EN 60529)	IP65
Weight	Approx. 0.044 ... 0.55 lb [20 ... 250 g] depending on rated load/force

Measuring element

Type of measuring element	Measuring spring with strain gauges
Input resistance R e	350Ω
Output resistance R a	350Ω
Rated displacement s nom	0.002 ... 0.01 in [0.05 ... 0.25 mm]
Force introduction	Threaded bolts

Accuracy specifications

Relative linearity error d lin
Rated force ≤ 250 lb [1,112 N]	±0.15%F nom
Rated force ≥ 500 lb [2,224 N]	±0.20%F nom
Relative repeatability error in unchanged mounting position b rg
Rated force 2.25 lb [10 N]	±0.1%F nom
Rated force ≥ 5 lb [22.24 N]	±0.05%F nom
Relative reversibility error v
Rated force ≤ 250 lb [1,112 N]	±0.15%F nom
Rated force ≥ 500 lb [2,224 N]	±0.20%F nom
Relative creep, 30 min at F nom	≤ ±0.15%F nom
Relative deviation of zero signal d S, 0	±2%F nom
Temperature effect on zero signal TC 0	≤ ±0.1 %/ 10 K
Temperature effect on characteristic value TC C	≤ ±0.1 %/ 10 K
Reference conditions
Calibration	Tension/Compression force

lb
2.25	450
5	500
10	1,000
25	2,500
50	5,000
100	7,500
250	11,240

Смотреть все (13)

kg
1.02	204.12
2.268	226.8
4.536	453.6
11.34	1,134
22.68	2,268
45.36	3,402
113.4	4,536

10	2,002
22.24	2,224
44.48	4,448
111.21	11,121
222.41	22,241
444.82	33,362
1,112	50,000

Further details on the rated force

Force limit F L	150%F nom
Breaking force F B	> 300%F nom
Vibration resistance F rb per DIN 50100	70%F nom

Output signal

Rated characteristic value C nom
Rated force 2.25 lb [10 N]	1.5 mV/V
Rated force ≥ 5 lb [22.24 N]	2 mV/V
Voltage supply
Rated force ≤ 10 lb [44.48 N]	DC 5V
Rated force ≥ 25 lb [111.21 N]	DC 0 ...10V

Electrical connection

Connection type	Cable outlet, shielded
Cable diameter	0.11 ... 0.24 in [2.8 ... 6.1 mm]
Cable length	59.06 in [1.5 m]
Material	PTFE
Insulation resistance R is	>2GΩ

Operating conditions

Rated temperature range B T, nom	-65 ...+250 °F [-54 …+121 °C]
	High-temperature version up to 482 °F [250 °C]
Compensated rated temperature range	59 ... 159,8 °F [15 …71°C]
Operating temperature range B T, G	-65 ...+250 °F [-54 ...+121 °C]
Reference temperature T ref	73 °F [23 °C]
Storage temperature range	-65 ...+250 °F [-54 ...+121 °C]
Humidity	35 ... 85 %relative humidity
Condensation	Non-condensing
Operating altitude	≤ 8,202 ft [2,500 m] above sea level

Packaging and instrument labelling

Packaging	Individual packaging
Instrument labelling (product label)	→ See operating instructions, item number 79106250

Logo	Description	Region
	EU declaration of conformity	European Union
	EAC	Eurasian Economic Com- munity

Rated force	Dimensions
F nom	A	B	C	ØD	E	ØF	M
lb	N	in	mm	in	mm	in	mm	in	mm	in	mm	in	mm
2.25	10	0.45 ± 0.03	11.43 ± 0.8	0.25	6.35	max. 0.06	max. 1.5	0.752	19.1	0.31	7.87	0.19	4.83	M4 x 0.7
5	22.24	0.45 ± 0.03	11.43 ± 0.8	0.25	6.35	max. 0.06	max. 1.5	0.752	19.1	0.31	7.87	0.19	4.83	M4 x 0.7
10	44.48	0.45 ± 0.03	11.43 ± 0.8	0.25	6.35	max. 0.06	max. 1.5	0.752	19.1	0.31	7.87	0.19	4.83	M4 x 0.7
25	111.21	0.52	13.21	0.25	6.35	0.03	0.76	1.00	25.4	0.50	12.7	0.25	6.35	M5 x 0.8
50	222.41	0.52	13.21	0.25	6.35	0.03	0.76	1.00	25.4	0.50	12.7	0.25	6.35	M5 x 0.8
100	444.82	0.52	13.21	0.25	6.35	0.03	0.76	1.00	25.4	0.50	12.7	0.25	6.35	M5 x 0.8
250	1,112	0.52	13.21	0.38	9.65	0.03	0.76	1.00	25.4	0.50	12.7	0.25	6.35	M6 x 1.0
450	2,002	0.52	13.21	0.38	9.65	0.03	0.76	1.00	25.4	0.50	12.7	0.25	6.35	M6 x 1.0
500	2,224	0.52	13.21	0.38	9.65	0.03	0.76	1.00	25.4	0.50	12.7	0.25	6.35	M6 x 1.0
1,000	4,448	0.52	13.21	0.38	9.65	0.03	0.76	1.00	25.4	0.50	12.7	0.25	6.35	M6 x 1.0
2,500	11,121	0.72	18.3	0.50	12.7	0.03	0.76	1.00	25.4	0.50	12.7	0.25	6.35	M10 x 1.5
5,000	22,241	0.94	23.9	0.63	16.0	0.03	0.76	1.25	31.8	0.50	12.7	0.38	9.65	M12 x 1.5
7,500	33,362	1.10	27.9	0.88	22.35	0.03	0.76	1.38	35.1	0.50	12.7	0.38	9.65	M20 x 1.5
11,240	50,000	1.10	27.9	0.88	22.35	0.03	0.76	1.38	35.1	0.50	12.7	0.38	9.65	M20 x 1.5
