WIKA · Измерение силы · Семейство F1227

Тензометрический датчик силоизмерения на сжатие (тензодатчики)

Name: Тензометрический датчик силоизмерения на сжатие (тензодатчики)
Brand: WIKA

Для номинальных усилий до 500 000 lb [2 224 кН]

Диапазон

0…500000 lb

Выход

2 mV/V or 3 mV/V

Точность

±0.2 % Fnom to ±0.03 % Fnom depending on force range

Защита

IP66

RoHSEACCE

Цена

По запросу

Зависит от конфигурации

Заказать расчёт

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

Тензодатчиковый преобразователь сжимающего усилия модели F1227 с тензорезисторами обеспечивает высокую точность и подходит как для статического, так и для динамического измерения усилия в прямом канале передачи усилия.

Сферический колпачок со сферической поверхностью, также известный как кнопка ввода нагрузки, предназначен для восприятия сжимающих усилий и обеспечивает осевое, перпендикулярное и центрированное введение усилия. Таким образом усилие передаётся в прибор по центру и равномерно. Это позволяет точно измерять фактические сжимающие усилия в самых разнообразных областях применения.

Измерительная пружина упруго деформируется под действием сжимающего усилия, вводимого в направлении действия силы. Возникающие механические напряжения измеряются тензорезисторами, преобразуются в выходной электрический сигнал и выдаются в виде сигнала mV/V.

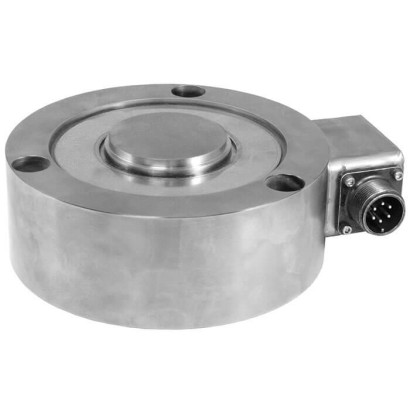

Преобразователь сжимающего усилия, модель F1227

Благодаря прочной конструкции прибор обеспечивает отличную стабильность и долговечность при высоких нагрузках и идеально подходит для тяжёлых условий эксплуатации в промышленной автоматизации, при изготовлении испытательных стендов, а также на производственных предприятиях.

Из-за небольшой монтажной высоты прибор подходит для применения в стеснённых условиях монтажа и может быть легко интегрирован в существующие производства.

Герметично плотно закрытый прибор из нержавеющей стали защищён от брызг и гарантирует надёжную работу даже в тяжёлых условиях эксплуатации.

Особенности

Номинальные усилия от 0 ... 5 lb до 0 ... 500,000 lb [0 ... 22.24 Н до 0 ... 2,224 кН]
Для статических и динамических измерений
Передача силы через сферическую крышку
Калибровка сжатием
Прочная конструкция, простая интеграция, длительная стабильность

Вопросы и ответы

Какой диапазон номинальных усилий у датчика F1227?

От 0 … 5 lb до 0 … 500 000 lb, что соответствует 0 … 22,24 N до 0 … 2 224 kN в зависимости от исполнения.

Какая точность у датчика F1227?

Класс точности составляет ±0,2 % Fnom до ±0,03 % Fnom в зависимости от выбранного диапазона усилий.

Какой выходной сигнал выдаёт датчик?

Тензорезистивный сигнал 2 mV/V или 3 mV/V.

Как вводится усилие в датчик?

Усилие вводится через сферический колпачок («кнопку ввода нагрузки»), который обеспечивает осевое, перпендикулярное и центрированное приложение сжимающей силы; датчик калибруется на сжатие.

В каком диапазоне температур может работать прибор?

Температура окружающей среды и среды: от −54 °C до +121 °C.

Какова степень защиты и из какого материала выполнен корпус?

Корпус изготовлен из нержавеющей стали, степень защиты IP66 — герметично закрытый прибор защищён от брызг и подходит для тяжёлых условий эксплуатации.

Есть ли у датчика взрывозащищённое исполнение или уровень SIL?

По предоставленным данным взрывозащищённое исполнение отсутствует, уровень SIL не указан; сертификация включает RoHS, EAC и CE.

Чем F1227 отличается от соседних моделей?

F1227 — тензодатчик на сжатие с малой монтажной высотой для интеграции в стеснённых условиях, рассчитанный на номинальные усилия до 500 000 lb [2 224 kN] со статическим и динамическим режимом измерения.

Идентификация

Модель	F1227
Подтип	Compression force transducer

Измерительный диапазон

Диапазон силы

5…500000 lb · 0.022…2224 kN · 2.268…226796 kg · 0…5 lb · 0…500000 lb · 0…22.24 N · 0…2224 kN · 22.24…2224 kN

Точность измерения

Класс точности

±0.2 % Fnom to ±0.03 % Fnom depending on force range

Технологические условия

Темп. процесса	−54…+121 °C
Способ монтажа	Compression

Электрические характеристики

Выходной сигнал

2 mV/V or 3 mV/V

Материалы

Материал тензодатчика

Stainless steel

Условия эксплуатации

Темп. окружающей среды	−54…+121 °C
Степень защиты IP	IP66
Вес	2.722 kg

Сертификаты и одобрения

Сертификаты

RoHSEACCE

Дополнительные характеристики

Защита от перегрузки	150 %
Длина кабеля	1 m
Языки datasheet	EN

Таблицы из даташита

Basic information

Standard	In accordance with directive VDI/VDE/DKD 2638
Material of the measuring body	Stainless steel
Ingress protection (per DIN IEC/EN 60529)	IP66
Weight	Approx. 6 ... 14 lb [approx. 2,722 ... 6,350 g]

Measuring element

Type of measuring element	Strain gauges
Range of use	For static or dynamic force measurement
Input resistance R e	350Ω
Output resistance R a	350Ω
Rated displacement s nom	< 0.004 in [ < 0.1mm ]
Force introduction	Compression force on spherical cap

Accuracy specifications

Relative linearity error d lin
Rated force ≤ 25 lb [≤ 0.111 kN]	±0.2%F nom
Rated force ≥ 50 lb [≥ 0.222 kN]	±0.1%F nom
Relative reversibility error v
Rated force ≤ 25 lb [≤ 0.111 kN]	±0.1%F nom
Rated force ≥ 50 lb [≥ 0.222 kN]	±0.08%F nom
Relative repeatability error in unchanged mounting position b rg
Rated force ≤ 25 lb [≤ 0.111 kN]	±0.1%F nom
Rated force ≥ 50 lb [≥ 0.222 kN]	±0.03%F nom
Relative deviation of zero signal d S, 0	≤±1%F nom
Temperature effect on zero signal TC 0	≤ ±0.05 %/ 10 K
Temperature effect on characteristic value TC C	≤ ±0.05 %/ 10 K

lb
5	50,000
25	100,000
50	150,000
1,000	200,000
2,000	300,000
5,000	400,000
7,500	500,000
30,000

Смотреть все (14)

kg
2.268	22,680
11.34	45,359
22.68	68,039
453.6	90718,5
907	136,078
2,268	181,437
3,402	226,796
13,608

kN [N]
0.0222 [22.24 N]	222.41
0.111 [111.21 N]	444.82
0.222 [222.4 N]	667.24
4.448	889.65
8.896	1,334.5
22.24	1,779
33.36	2,224
133.45

Further details on the rated force

Force limit F L	150%F nom
Breaking force F B	> 300%F nom
Vibration stress F rb per DIN 50100	70%F nom

Output signal

Rated characteristic value C nom
Rated force ≤ 25 lb [≤ 0.111 kN]	2 mV/V ±0.50%F nom
Rated force ≥ 50 lb [≥ 0.222 kN]	3 mV/V ±0.50%F nom
Voltage supply	DC 10V (max.DC 15 V) for mV/V output

Electrical connection

Connection type
Rated force ≤ 5,000 lb [22.24 kN]	Circular connector, PTIH-10-6P
Rated force > 5,000 lb [22.24 kN]	Circular connector, MS3102E-14S-6P
	→ Customer-specific cable outlet on request
Cable length	39.37 in [1 m]
Insulation resistance R is	>2GΩ
Material of the electrical connection at cable output
Rated force ≤ 5,000 lb [22.24 kN]	PVC
Rated force > 5,000 lb [22.24 kN]	PUR

Operating conditions

Rated temperature range B T, nom	-65 ...+250 °F [-54 …+121 °C]
	→ Other rated temperature ranges on request
Compensated rated temperature range	59 ... 159.8 °F [15 ... 71 °C]
Operating temperature range B T, G	-65 ...+250 °F [-54 …+121 °C]
Reference temperature T ref	73 °F [23 ° C]
Storage temperature range	-65 ...+250 °F [-54 …+121 °C]
Humidity	35 ... 85 %relative humidity
Condensation	Non-condensing
Operating altitude	≤ 8,202 ft [2,500 m] above sea level

Packaging and instrument labelling

Packaging	Individual packaging
Instrument labelling (product label)	→ See operating instructions 14505085

Logo	Description	Region
	EU declaration of conformity	European Union
	EAC RoHS directive	Eurasian Economic Community

Rated load/force F nom	Dimensions in inch
lb	kg	kN [N]	ØA	B	C	ØD	E	F	ØG	H	M
5 ... 25	2.268 ... 11.34	22.24 N ... 111.12 N	2.50	0.98	0.018	0.37	0.82	0.75	2.00	38.1	[1/8]
50 ... 1,000	22.68 ... 453.6	222.41 N ... 4,448 N	3.00	1.18	0.018	0.56	0.82	0.75	2.25	38.1	[1/4]
2,000 ... 5,000	907 ... 2,268	8.896 ... 22.24 kN	3.50	1.18	0.018	0.69	0.82	0.75	2.62	38.1	[5/16]
7,500 ... 30,000	3,402 ... 13,608	33.36 ... 133.45 kN	4.50	2.00	0.018	1.50	1.25	1.50	3.79	50.8	[3/8]
50,000 ... 100,000	22,680 ... 45,359	222.41 ... 444.82 kN	4.50	2.00	0.018	1.50	1.25	1.50	3.79	50.8	[3/8]
150,000 ... 200,000	68,039 ... 90,719	667.24 ... 889.65 kN	5.50	2.18	0.018	2.00	1.25	1.50	4.81	50.8	[3/8]
300,000	136,078	1,334.5 kN	7.0	2.68]	0.018	2.50	1.25	1.50	6.00	50.8	[3/8]
400,000	181,437	1,779 kN	7.50	2.68	0.018	2.50	1.25	1.50	6.75	50.8	[3/8]
500,000	226,796	2,224 kN	11.0	4.50	0.018	4.75	1.25	1.50	9.50	50.8	[3/4]

Rated load/force F nom	Dimensions inmm
lb	kg	kN [N]	ØA	B	C	ØD	E	F	ØG	H	M
5 ... 25	2.268 ... 11.34	22.24 N ... 111.12 N	63.5	24.89	0.46	9.40	20.83	19.1	50.8	38.1	[1/8]
50 ... 1,000	22.68 ... 453.6	222.41 N ... 4,448 N	76.2	29.97	0.46	14.2	20.83	19.1	57.15	38.1	[1/4]
2,000 ... 5,000	907 ... 2,268	8.896 ... 22.24 kN	88.9	29.97	0.46	17.5	20.83	19.1	66.68	38.1	[5/16]
7,500 ... 30,000	3,402 ... 13,608	33.36 ... 133.45 kN	114.3	50.8	0.46	38.1	31.75	38.1	96.27	50.8	[3/8]
50,000 ... 100,000	22,680 ... 45,359	222.41 ... 444.82 kN	114.3	50.8	0.46	38.1	31.75	38.1	96.27	50.8	[3/8]
150,000 ... 200,000	68,039 ... 90,719	667.24 ... 889.65 kN	139.7	55.37	0.46	50.8	31.75	38.1	122.2	50.8	[3/8]
300,000	136,078	1,334.5 kN	177.8	68.07	0.46	63.5	31.75	38.1	152.4	50.8	[3/8]
400,000	181,437	1,779 kN	190.5	68.07	0.46	63.5	31.75	38.1	171.5	50.8	[3/8]
500,000	226,796	2,224 kN	279.4	114.3	0.46	120.7	31.75	38.1	214.3	50.8	[3/4]
