WIKA · Измерение силы · Семейство F1224

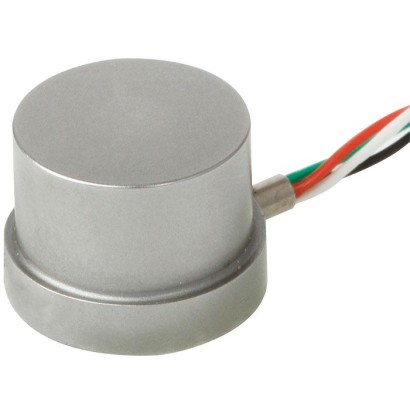

Тензометрический датчик силоизмерения на сжатие (тензодатчики)

Name: Тензометрический датчик силоизмерения на сжатие (тензодатчики)
Brand: WIKA
Price: 610.90 EUR
Availability: BackOrder

Миниатюрная конструкция для номинальных усилий от 250 lb [1.112 kN]

Диапазон

0…444.82 kN

Выход

1.5 mV/V

Точность

±1 % Fnom

Защита

IP65

RoHSEACEU-KonformitätserklärungCE

Цена

Ориентир от 611 €

Уточнить при заказе

Заказать расчёт

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

Датчик сжимающего усилия модели F1224 работает по тензорезистивному принципу и предназначен для статического и динамического измерения усилий в прямом направлении. Миниатюрное исполнение с малой монтажной высотой и вводом усилия через сферическую крышку позволяет встраивать датчик в ограниченном пространстве. Выбирается для задач контроля усилий запрессовки и соединения, а также для автоматизации и экспериментальных установок.

Особенности

Номинальные усилия от 0 ... 250 lb до 0 ... 100,000 lb [0 ... 1.112 кН до 0 ... 444.82 кН]
Для статических и динамических измерений
Передача силы через сферическую крышку
Калибровка сжатием
Компактное миниатюрное исполнение, малая высота установки

Вопросы и ответы

Какой диапазон измеряемых усилий у модели F1224?

Номинальные усилия — от 0 … 250 lb (0 … 1.112 kN) до 0 … 100,000 lb (0 … 444.82 kN), с промежуточными диапазонами, например 500, 1000, 2000, 5000, 10,000, 50,000 lb.

Какая точность у датчика?

Класс точности составляет ±1 % Fnom.

Для каких видов измерений подходит F1224?

Датчик пригоден как для статических, так и для динамических измерений сжимающих усилий; калибровка выполняется на сжатие.

Каким образом вводится усилие?

Усилие вводится через сферическую крышку, что обеспечивает равномерное распределение нагрузки.

В каком температурном диапазоне может работать датчик?

Диапазон температуры окружающей среды и рабочей среды составляет -54 … +121 °C.

Какова степень защиты и материал исполнения?

Степень защиты IP65, корпус выполнен из нержавеющей стали CrNi-Stahl.

Есть ли защита от перегрузки?

Да, предусмотрена перегрузка до 150 % номинального усилия.

Чем F1224 отличается от других датчиков усилия WIKA?

F1224 — это миниатюрный тензодатчик на сжатие с низкой монтажной высотой и вводом усилия через сферическую крышку, предназначенный для встраивания в оборудование и производственные линии при ограниченном пространстве.

Идентификация

Модель	F1224
Подтип	Compression load cell

Измерительный диапазон

Диапазон силы

0…250 lb · 0…100000 lb · 0…1.112 kN · 0…444.82 kN · 0…113.4 kg · 0…45359 kg · 0…500 lb · 0…1000 lb · 0…2000 lb · 0…3000 lb · 0…4000 lb · 0…5000 lb · 0…7500 lb · 0…10000 lb · 0…50000 lb · 0…2.224 kN · 0…4.448 kN · 0…8.896 kN · 0…17.79 kN · 0…22.24 kN · 0…33.36 kN · 0…44.48 kN · 0…222.41 kN · 0…226.8 kg · 0…453.6 kg · 0…907 kg · 0…1361 kg · 0…1814 kg · 0…2268 kg · 0…3402 kg · 0…4536 kg · 0…22680 kg · 0…13.34 kN · 0…13.35 kN

Точность измерения

Класс точности

±1 % Fnom

Технологические условия

Темп. процесса	−54…+121 °C
Способ монтажа	Compression

Электрические характеристики

Выходной сигнал

1.5 mV/V

Материалы

Материал тензодатчика

CrNi-Stahl

Условия эксплуатации

Темп. окружающей среды	−54…+121 °C
Степень защиты IP	IP65
Вес	0.076 kg

Сертификаты и одобрения

Сертификаты

RoHSEACEU-KonformitätserklärungCE

Дополнительные характеристики

Защита от перегрузки	150 %
Длина кабеля	1.5 m
Языки datasheet	DE

Таблицы из даташита

Basisinformationen

Norm	Nach Richtlinie VDI/VDE/DKD 2638
Werkstoff des Messkörpers	CrNi-Stahl
Schutzart (nach DIN IEC/EN 60529)	IP65
Gewicht	Ca. 0,168 lb [ca. 76 g]

Messelement

Art des Messelements	Dehnungsmessstreifen
Einsatzbereich	Für statische und dynamische Messungen
Eingangswiderstand R e	350Ω
Ausgangswiderstand R a	350Ω
Nennmessweg s nom	< 0,002 in [< 0,05 mm]
Krafteinleitung	Druckkraft auf die ballige Kugelkalotte

Genauigkeitsangaben

Relative Linearitätsabweichung d lin	±1%F nom
Relative Umkehrspanne v	±0,25%F nom
Relative Spannweite in unveränderter Einbaulage b rg	±0,1%F nom
Relative Abweichung des Nullsignals d S, 0	±2%F nom
Temperatureinfluss auf das NullsignalTK 0	≤ ±0,1 %/ 10 K
Temperatureinfluss auf den KennwertTK C	≤ ±0,1 %/ 10 K

Verpackung und Gerätekennzeichnung

Verpackung	Einzelverpackung
Gerätekennzeichnung (Typenschild)	→ Siehe Betriebsanleitung 14505085

Смотреть все (7)

Logo	Beschreibung	Region
	EU-Konformitätserklärung	Europäische Union
	RoHS-Richtlinie
	EAC	Eurasische Wirtschaftsge-
	RoHS-Richtlinie	meinschaft

Nennlast/-kraft F nom	Abmessungen in Inch
lb	kg	kN	ØA	B	C	ØD
250	113,4	1,112	0,27	0,37	0,13	0,5
500	226,8	2,224	0,28	0,37	0,13	0,5
1.000	453,6	4,448	0,31	0,37	0,13	0,5
2.000	907	8,896	0,41	0,37	0,13	0,5
3.000	1.361	13,35	0,49	0,6	0,23	0,62
4.000	1.814	17,79	0,53	0,6	0,23	0,62
5.000	2.268	22,24	0,53	0,6	0,23	0,62
7.500	3.402	33,36	0,75	0,63	0,54	0,88
10.000	4.536	44,48	1,25	1,38	1,25	1,75
50.000	22.680	222,41	1,25	1,38	1,25	1,75
100.000	45.359	444,82	1,5	1,63	1,5	2

Nennlast/-kraft F nom	Abmessungen inmm
lb	kg	kN	ØA	B	C	ØD
250	113,4	1,112	6,9	9,65	3,3	12,7
500	226,8	2,224	7,1	9,65	3,3	12,7
1.000	453,6	4,448	7,9	9,65	3,3	12,7
2.000	907	8,896	10,4	9,65	3,3	12,7
3.000	1.361	13,35	12,4	15,24	5,8	16,0
4.000	1.814	17,79	13,5	15,24	5,8	16,0
5.000	2.268	22,24	13,5	15,24	5,8	16,0
7.500	3.402	33,36	19,3	16,0	13,7	22,35
10.000	4.536	44,48	31,75	35,1	31,75	44,45
50.000	22.680	222,41	31,75	35,1	31,75	44,45
100.000	45.359	444,82	38,1	41,4	38,1	50,8
