Аналоговый усилитель
Описание
Усилитель модели EZE10 применяется для согласования выходного сигнала тензометрических датчиков силы с цифровыми индикаторами или с последующим контроллером.
Через встроенную клеммную колодку усилитель может быть установлен на печатную плату. Для монтажа в шкафу управления доступна опциональная адаптерная плата для установки на DIN-рейку в соответствии с DIN EN 50022. Можно подключать все тензометрические датчики силы, которые допускают работу от напряжения DC.

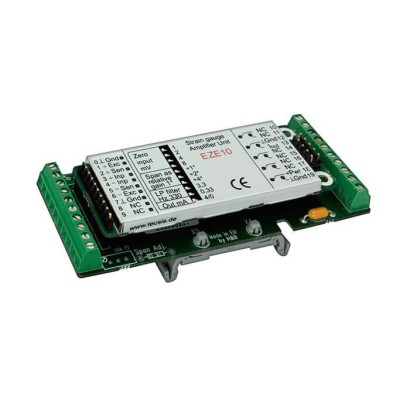

Аналоговый усилитель, модель EZE10
Диапазон измерения и любой имеющийся предварительный натяг (тарирование) можно настраивать локально с помощью DIP-переключателей. Как правило, для ПЛК не требуется особо точная подстройка сигнала. Питание от DC 12 ... 24 V обеспечивает непосредственное подключение к ПЛК.
Опционально доступная адаптерная плата может поставляться также с потенциометрами для точной подстройки. Помехи можно уменьшить с помощью низкочастотного фильтра на входе.
Особенности
- Хорошая линейность
- Выходные сигналы напряжения и тока
- Компактная конструкция
- Опционально: непрерывная настройка нулевой точки и верхнего предела шкалы
- Опционально с платой-адаптером для монтажа на DIN-рейку
Вопросы и ответы
Какой выходной сигнал формирует усилитель EZE10?
Усилитель выдаёт DC ±10 V (3-проводное подключение) либо 0/4 … 20 mA (3-проводное подключение) в зависимости от конфигурации.
С какими датчиками совместим EZE10?
Усилитель предназначен для тензометрических датчиков силы, которые допускают работу от напряжения питания DC.
Какая точность у усилителя?
Линейность составляет < 0,01 %.
Как установить усилитель в шкаф управления?
Через встроенную клеммную колодку усилитель монтируется на печатную плату; опционально доступна адаптерная плата для установки на DIN-рейку по DIN EN 50022.
Можно ли настроить ноль и диапазон измерения?
Да, диапазон измерения и предварительный натяг (тарирование) настраиваются локально DIP-переключателями; опциональная адаптерная плата может поставляться с потенциометрами для точной подстройки.
В каком диапазоне температур может работать усилитель?
Допустимая температура окружающей среды и рабочей среды: от -10 до +40 °C.
Чем EZE10 удобен при подключении к ПЛК?
Питание от DC 12 … 24 V обеспечивает непосредственное подключение к ПЛК; помехи можно снизить низкочастотным фильтром на входе.
| Модель | EZE10 |
| Подтип | Signal amplifier |
| Класс точности | < 0.01 % |
| Темп. процесса | −10…+40 °C |
| Способ монтажа | PCB or DIN-rail |
| Выходной сигнал | DC ±10 V, 3-wire or 0/4 … 20 mA, 3-wire |
| Темп. окружающей среды | −10…+40 °C |
| Степень защиты IP | IP40 |
| Вес | 0.026 kg |
| Языки datasheet | EN |
| Model EZE10X005 | Model EZE10X006 | |
|---|---|---|
| Version | DC ±10V | 0/4…20mA |
| Output signal Option | DC ±10 V, 3-wire | 0/4 …20mA, 3-wire, DC 0 ... 10 V, 3-wire with adapter board and a factory attached 500 Ωshunt resistance |
| Load | > 500Ω | ≤ 500Ω |
| Input signal | Resistance thermometry bridge, 4- or 6-wire | |
| Bridge resistance | 200 …2,000Ω | 250 …2,000Ω |
| Measuring range | -3.2 …+3.2 mV/V | -0.2 …+2.3 mV/V |
| Sensor supply | DC 10 V, max.50mA | DC 10 V, max.40mA |
| Linearity | < 0.01% | |
| Setting | Setting possible via DIP switches | |
| Option | Ability for continuous adjustment with the adapter board | |
| Zero point | -0.7 …+0.7 mV/V in 1-mV/V increments | 0 …1.5 mV/V in 0.1-mV/V increments |
| Selectable full scales | ■ 3.20 mV/V ■ 2.80 mV/V ■ 2.40 mV/V ■ 2.00 mV/V ■ 1.60 mV/V ■ 1.20 mV/V ■ 0.80 mV/V ■ 0.40 mV/V | ■ 2.00 mV/V ■ 1.00 mV/V ■ 0.67 mV/V ■ 0.50 mV/V ■ 0.40 mV/V ■ 0.33 mV/V ■ 0.29 mV/V ■ 0.25 mV/V |
| Temperature effect on the characteristic value TK c | 0.05 %/ 10 K | |
| Temperature effect on the zero signalTK 0 | 0.05 %/ 10 K | |
| Rated temperature range | -10 ...+40 °C | |
| Storage temperature range | -20 ...+50 °C | |
| Supply voltage | DC 12 ...24V | |
| Current supply | max.70mA | max.80mA |
| Limit frequency | selectable via DIP switches | |
| - 3.3 Hz | 0.3 Hz 3.3 Hz | |
| 33 Hz | 33 Hz | |
| - | ||
| 330 Hz | - | |
| 3,300 | ||
| Hz | ||
| Option | IP65 with additional case | |
| Weight | approx. 26 g approx. 50 g incl. adapter board |
| Designation | Order number | ||
|---|---|---|---|
| DC -10 ... +10 V | DC 0 ... +10 V | 4 ... 20 mA | |
| Printed circuit board mounting | 79101483 | --- | 14255088 |
| DIN rail mounting | --- | --- | 14255089 |
| DIN rail mounting with trimming potentiometers for fine adjustment of zero point and gain | 14260204 | 14293481 | 14255090 |
